1132. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

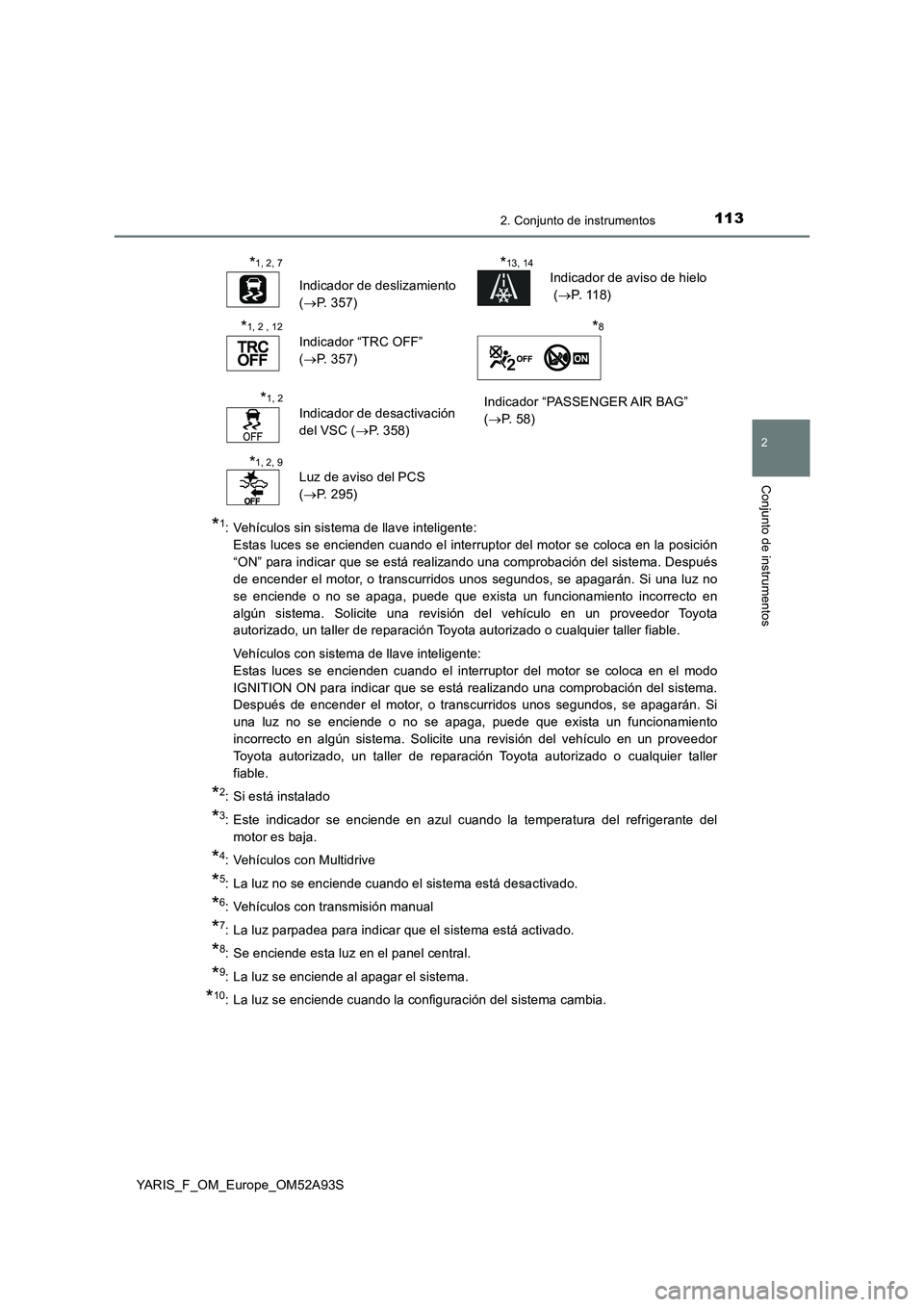

*1: Vehículos sin sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” para indicar que se está realizando una comprobación del sistema. Después
de encender el motor, o transcurridos unos segundos, se apagarán. Si una luz no
se enciende o no se apaga, puede que exista un funcionamiento incorrecto en
algún sistema. Solicite una revisión del vehículo en un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
Vehículos con sistema de llave inteligente:
Estas luces se encienden cuando el interruptor del motor se coloca en el modo
IGNITION ON para indicar que se está realizando una comprobación del sistema.
Después de encender el motor, o transcurridos unos segundos, se apagarán. Si
una luz no se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable.
*2: Si está instalado
*3: Este indicador se enciende en azul cuando la temperatura del refrigerante del
motor es baja.
*4: Vehículos con Multidrive
*5: La luz no se enciende cuando el sistema está desactivado.
*6: Vehículos con transmisión manual
*7: La luz parpadea para indicar que el sistema está activado.
*8: Se enciende esta luz en el panel central.
*9: La luz se enciende al apagar el sistema.
*10: La luz se enciende cuando la configuración del sistema cambia.
*1, 2, 7
Indicador de deslizamiento
( P. 357)
*13, 14
Indicador de aviso de hielo
( P. 11 8 )
*1, 2 , 12
Indicador “TRC OFF”
( P. 357)
*8
*1, 2
Indicador de desactivación
del VSC ( P. 358)
Indicador “PASSENGER AIR BAG”
( P. 58)
*1, 2, 9
Luz de aviso del PCS
( P. 295)

1142. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

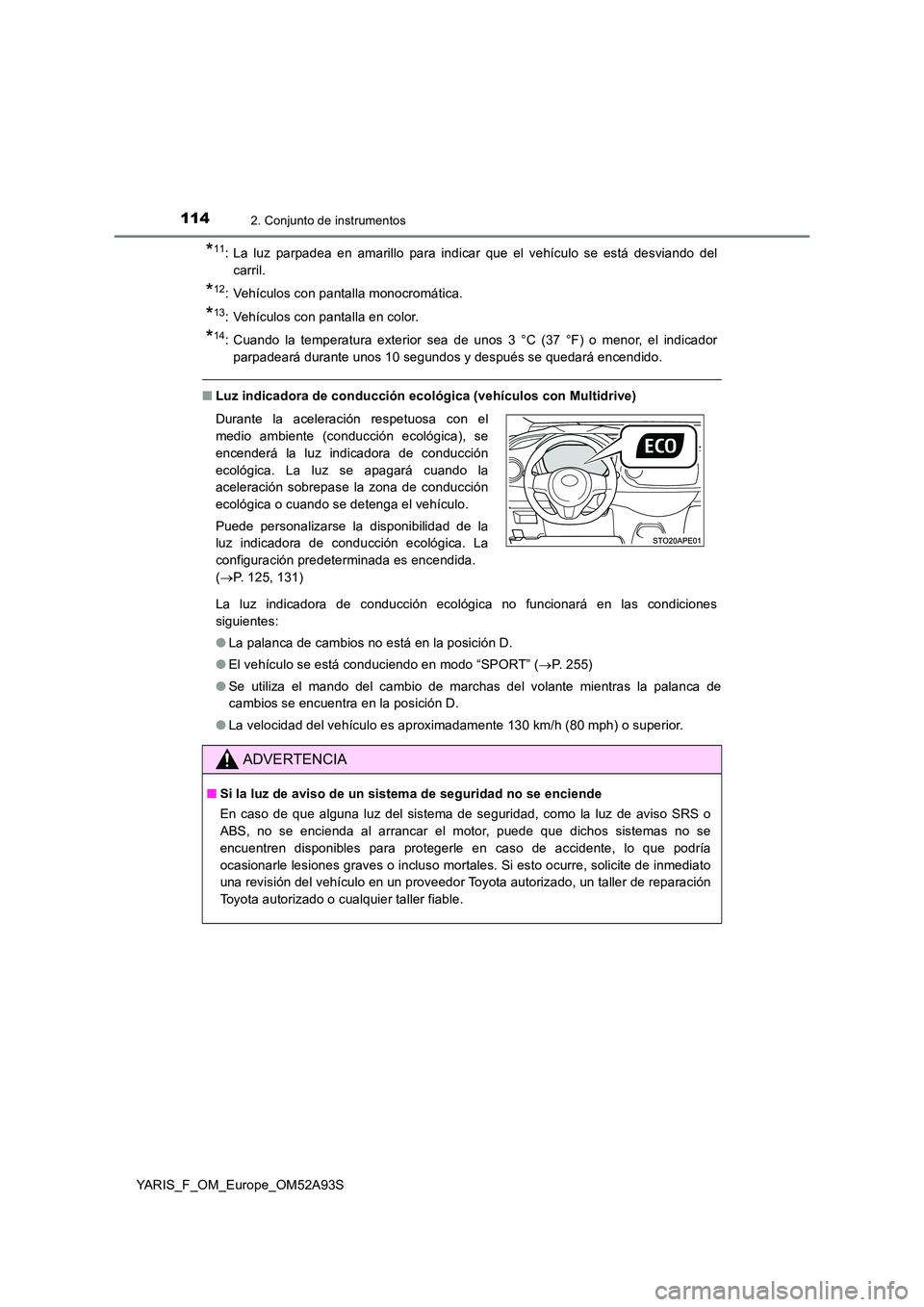

*11: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
*12: Vehículos con pantalla monocromática.
*13: Vehículos con pantalla en color.
*14: Cuando la temperatura exterior sea de unos 3 °C (37 °F) o menor, el indicador
parpadeará durante unos 10 segundos y después se quedará encendido.
■ Luz indicadora de conducción ecológica (vehículos con Multidrive)
La luz indicadora de conducción ecológica no funcionará en las condiciones
siguientes:
● La palanca de cambios no está en la posición D.
● El vehículo se está conduciendo en modo “SPORT” (P. 255)
● Se utiliza el mando del cambio de marchas del volante mientras la palanca de
cambios se encuentra en la posición D.
● La velocidad del vehículo es aproximadamente 130 km/h (80 mph) o superior.
Durante la aceleración respetuosa con el
medio ambiente (conducción ecológica), se
encenderá la luz indicadora de conducción
ecológica. La luz se apagará cuando la
aceleración sobrepase la zona de conducción
ecológica o cuando se detenga el vehículo.
Puede personalizarse la disponibilidad de la
luz indicadora de conducción ecológica. La
configuración predeterminada es encendida.
( P. 125, 131)
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el motor, puede que dichos sistemas no se
encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionarle lesiones graves o incluso mortales. Si esto ocurre, solicite de inmediato
una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.

115
2
2. Conjunto de instrumentos
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

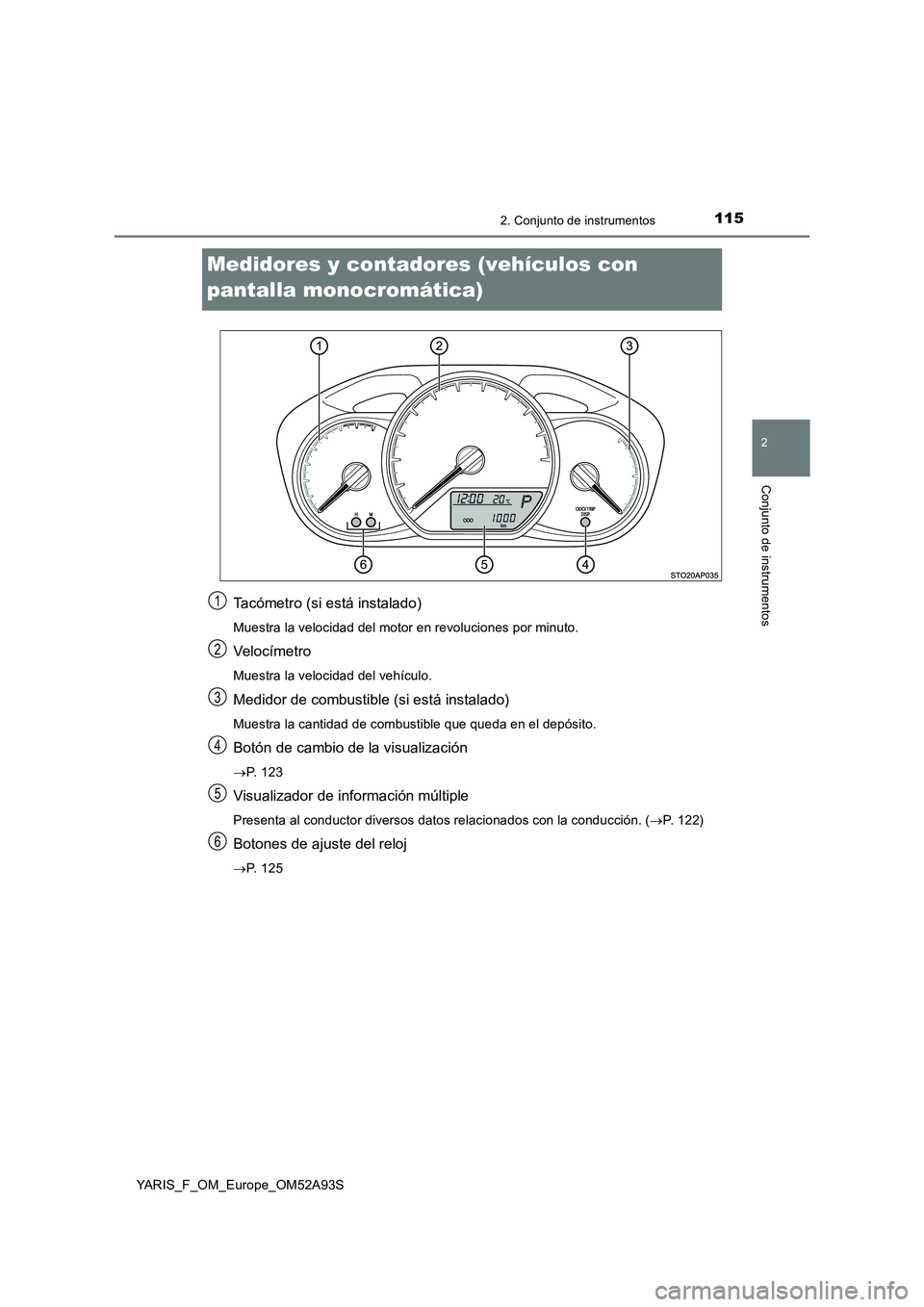

Medidores y contadores (vehículos con
pantalla monocromática)
Tacómetro (si está instalado)
Muestra la velocidad del motor en revoluciones por minuto.
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible (si está instalado)
Muestra la cantidad de combustible que queda en el depósito.
Botón de cambio de la visualización
P. 1 2 3
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. (P. 1 2 2 )
Botones de ajuste del reloj
P. 1 2 5
1
2
3
4
5
6

1162. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

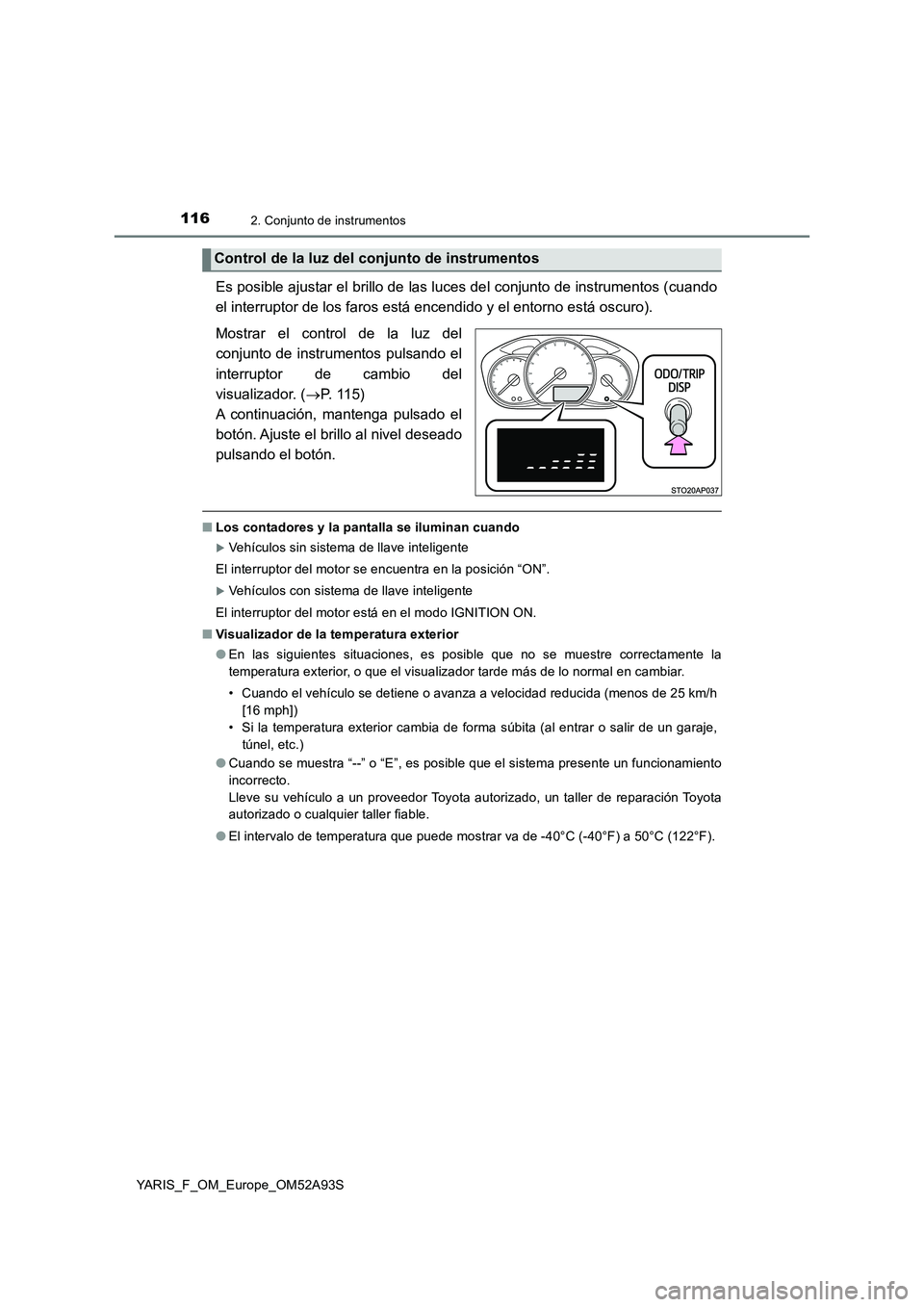

Es posible ajustar el brillo de las luces del conjunto de instrumentos (cuando
el interruptor de los faros está encendido y el entorno está oscuro).
Mostrar el control de la luz del
conjunto de instrumentos pulsando el
interruptor de cambio del
visualizador. (P. 115)
A continuación, mantenga pulsado el
botón. Ajuste el brillo al nivel deseado
pulsando el botón.
■Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible que no se muestre correctamente la
temperatura exterior, o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h
[16 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
●Cuando se muestra “--” o “E”, es posible que el sistema presente un funcionamiento
incorrecto.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
●El intervalo de temperatura que puede mostrar va de -40°C (-40°F) a 50°C (122°F).
Control de la luz del conjunto de instrumentos

1172. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

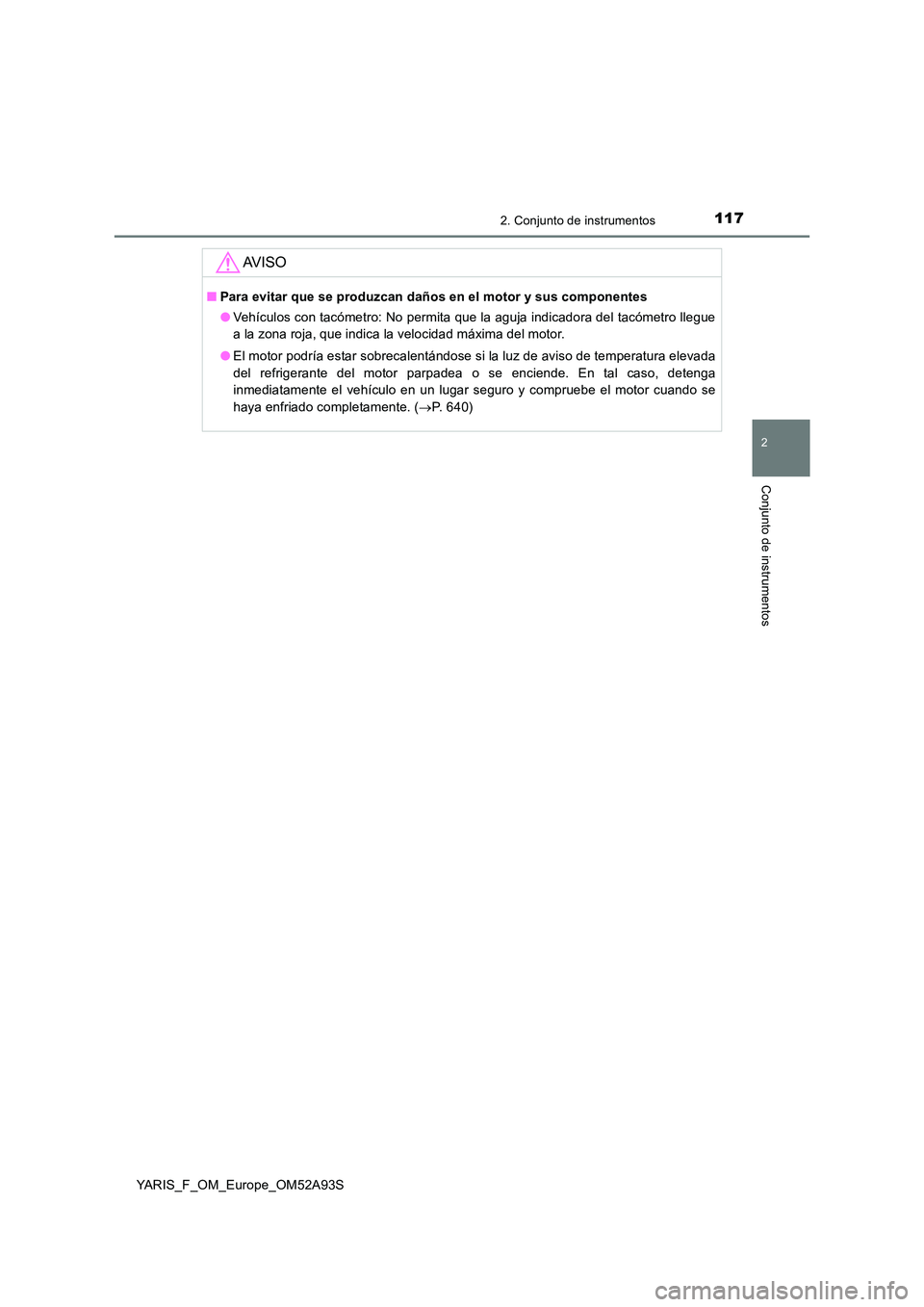

AV I S O
■Para evitar que se produzcan daños en el motor y sus componentes
● Vehículos con tacómetro: No permita que la aguja indicadora del tacómetro llegue
a la zona roja, que indica la velocidad máxima del motor.
● El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante del motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente. ( P. 6 4 0 )

1182. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

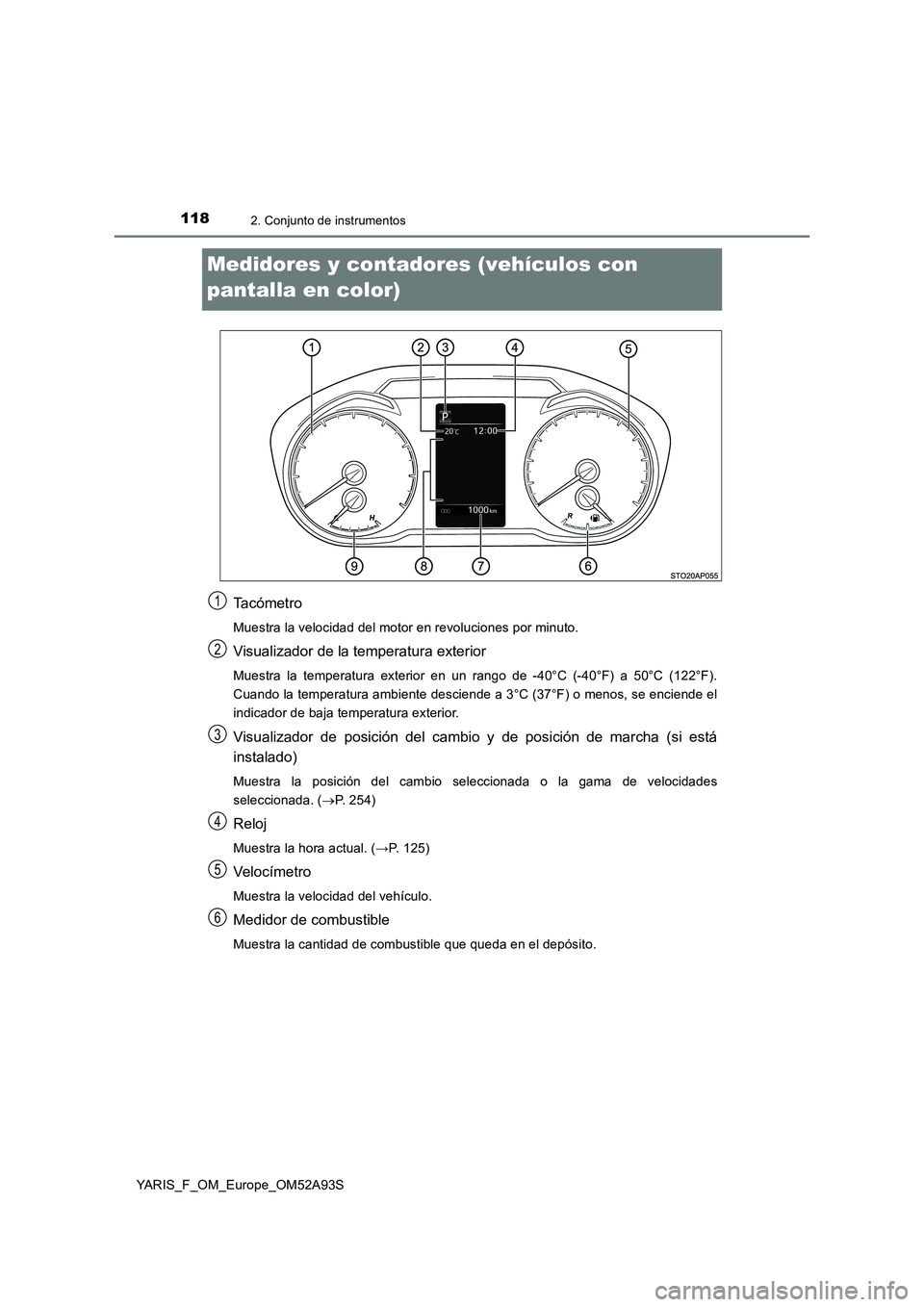

Medidores y contadores (vehículos con
pantalla en color)
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto.
Visualizador de la temperatura exterior
Muestra la temperatura exterior en un rango de -40°C (-40°F) a 50°C (122°F).
Cuando la temperatura ambiente desciende a 3°C (37°F) o menos, se enciende el
indicador de baja temperatura exterior.
Visualizador de posición del cambio y de posición de marcha (si está
instalado)
Muestra la posición del cambio seleccionada o la gama de velocidades
seleccionada. (P. 254)
Reloj
Muestra la hora actual. (→P. 125)
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
1
2
3
4
5
6

1192. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

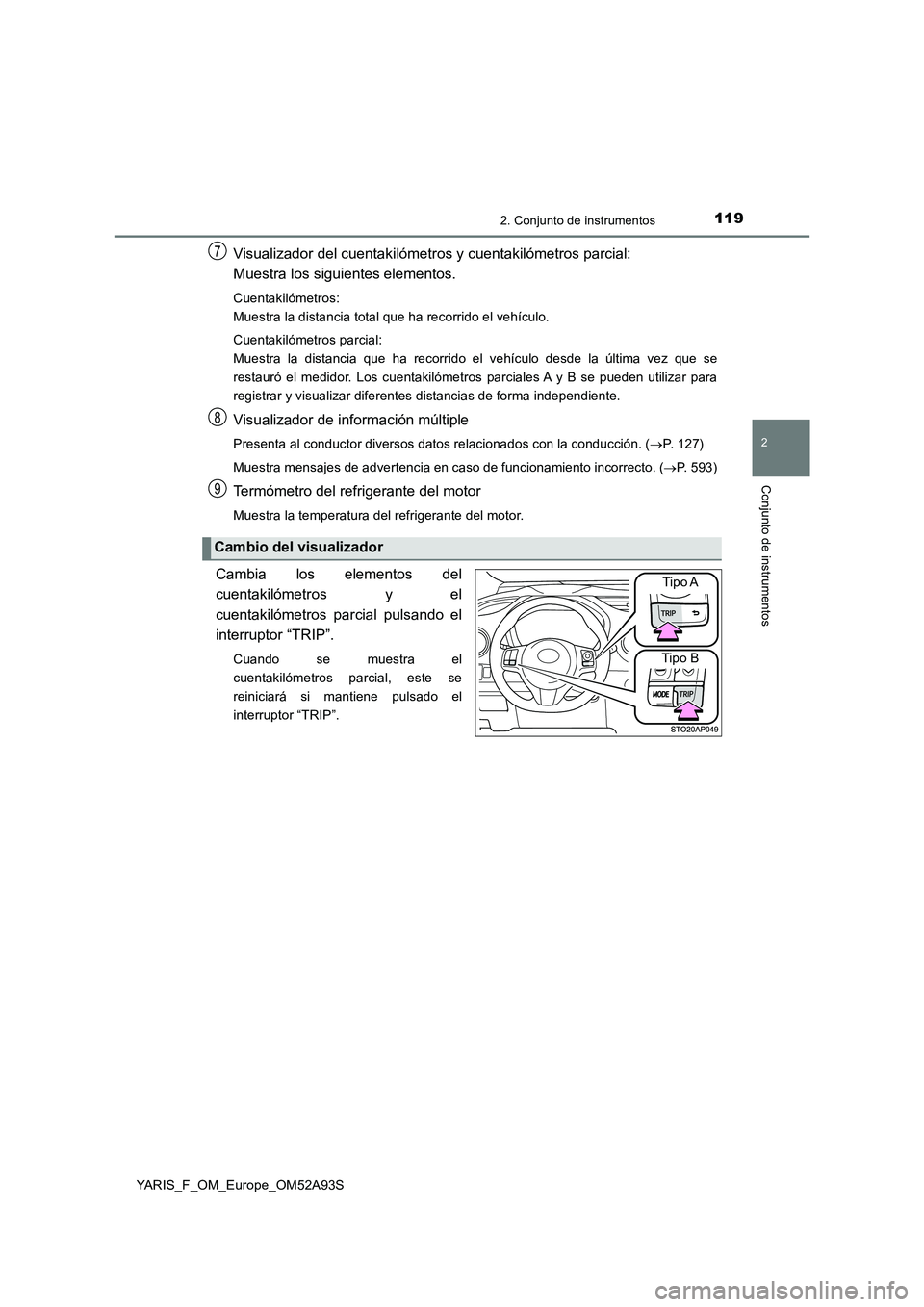

Visualizador del cuentakilómetros y cuentakilómetros parcial:
Muestra los siguientes elementos.
Cuentakilómetros:
Muestra la distancia total que ha recorrido el vehículo.
Cuentakilómetros parcial:
Muestra la distancia que ha recorrido el vehículo desde la última vez que se
restauró el medidor. Los cuentakilómetros parciales A y B se pueden utilizar para
registrar y visualizar diferentes distancias de forma independiente.
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. ( P. 1 2 7 )
Muestra mensajes de advertencia en caso de funcionamiento incorrecto. ( P. 593)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
Cambia los elementos del
cuentakilómetros y el
cuentakilómetros parcial pulsando el
interruptor “TRIP”.
Cuando se muestra el
cuentakilómetros parcial, este se
reiniciará si mantiene pulsado el
interruptor “TRIP”.
Cambio del visualizador
7
8
9
Tipo A
Tipo B

1202. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S

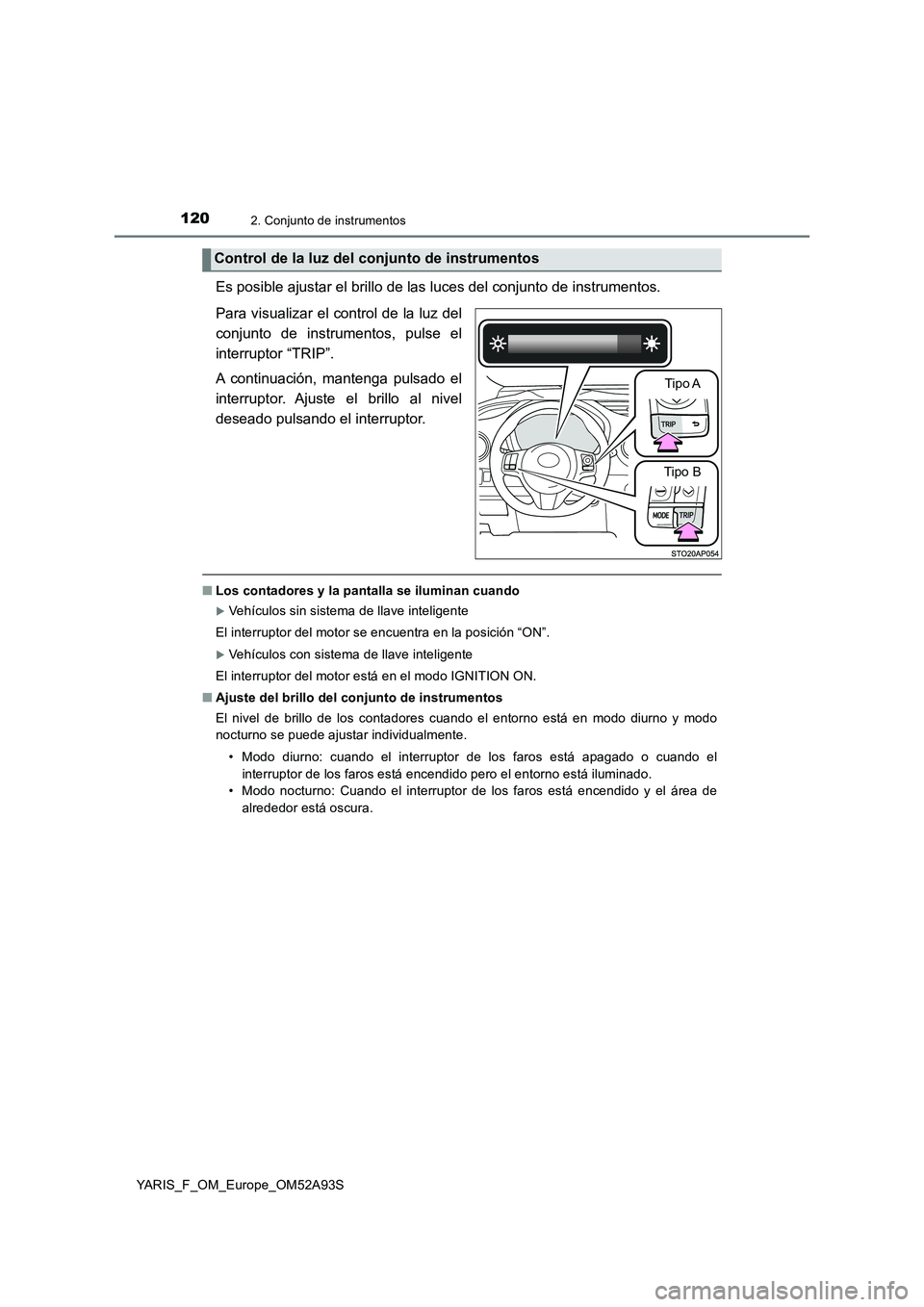

Es posible ajustar el brillo de las luces del conjunto de instrumentos.
Para visualizar el control de la luz del
conjunto de instrumentos, pulse el
interruptor “TRIP”.
A continuación, mantenga pulsado el
interruptor. Ajuste el brillo al nivel
deseado pulsando el interruptor.
■Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
■Ajuste del brillo del conjunto de instrumentos
El nivel de brillo de los contadores cuando el entorno está en modo diurno y modo
nocturno se puede ajustar individualmente.
• Modo diurno: cuando el interruptor de los faros está apagado o cuando el
interruptor de los faros está encendido pero el entorno está iluminado.
• Modo nocturno: Cuando el interruptor de los faros está encendido y el área de
alrededor está oscura.
Control de la luz del conjunto de instrumentos
Tip o A
Tipo B
