2020 TOYOTA SUPRA Betriebsanleitungen (in German)

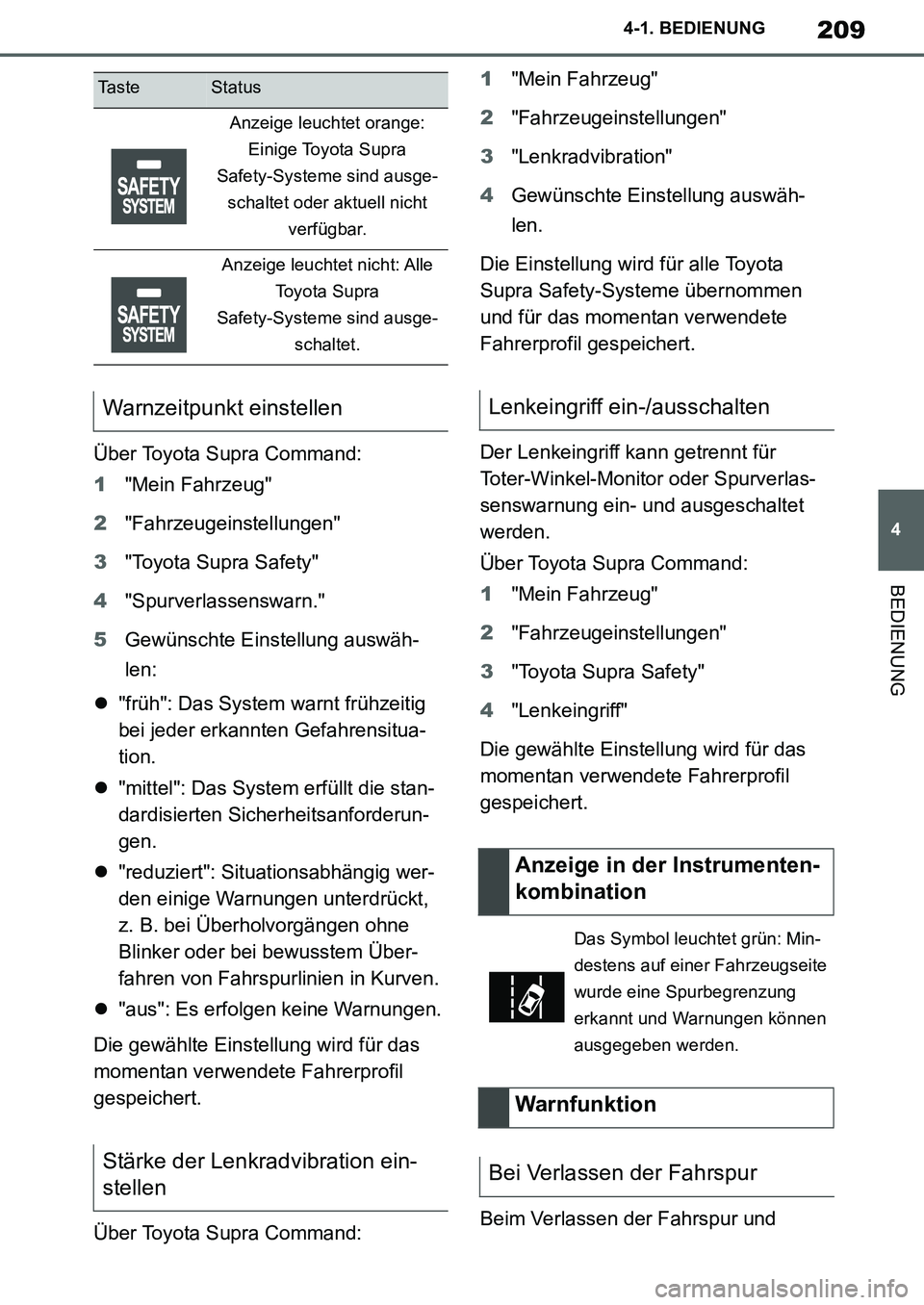

209
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Toyota Supra Safety"
4"Spurverlassenswarn."
5Gewünschte Einstellung auswäh-
len:
"früh": Das System warnt frühzeitig
bei jeder erkannten Gefahrensitua-
tion.
"mittel": Das System erfüllt die stan-
dardisierten Sicherheitsanforderun-
gen.
"reduziert": Situationsabhängig wer-
den einige Warnungen unterdrückt,
z. B. bei Überholvorgängen ohne
Blinker oder bei bewusstem Über-
fahren von Fahrspurlinien in Kurven.
"aus": Es erfolgen keine Warnungen.
Die gewählte Einstellung wird für das
momentan verwendete Fahrerprofil
gespeichert.
Über Toyota Supra Command:1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Lenkradvibration"
4Gewünschte Einstellung auswäh-
len.
Die Einstellung wird für alle Toyota
Supra Safety-Systeme übernommen
und für das momentan verwendete
Fahrerprofil gespeichert.
Der Lenkeingriff kann getrennt für
Toter-Winkel-Monitor oder Spurverlas-
senswarnung ein- und ausgeschaltet
werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Toyota Supra Safety"
4"Lenkeingriff"
Die gewählte Einstellung wird für das
momentan verwendete Fahrerprofil
gespeichert.
Beim Verlassen der Fahrspur und
Anzeige leuchtet orange:
Einige Toyota Supra
Safety-Systeme sind ausge-
schaltet oder aktuell nicht
verfügbar.
Anzeige leuchtet nicht: Alle
Toyota Supra
Safety-Systeme sind ausge-
schaltet.
Warnzeitpunkt einstellen
Stärke der Lenkradvibration ein-
stellen
Ta s t eStatus
Lenkeingriff ein-/ausschalten
Anzeige in der Instrumenten-
kombination
Das Symbol leuchtet grün: Min-
destens auf einer Fahrzeugseite
wurde eine Spurbegrenzung
erkannt und Warnungen können
ausgegeben werden.
Warnfunktion
Bei Verlassen der Fahrspur
Supra_OM_German_OM99V76M.book 209 ページ ２０１９年８月２８日　水曜日　午後４時１４分

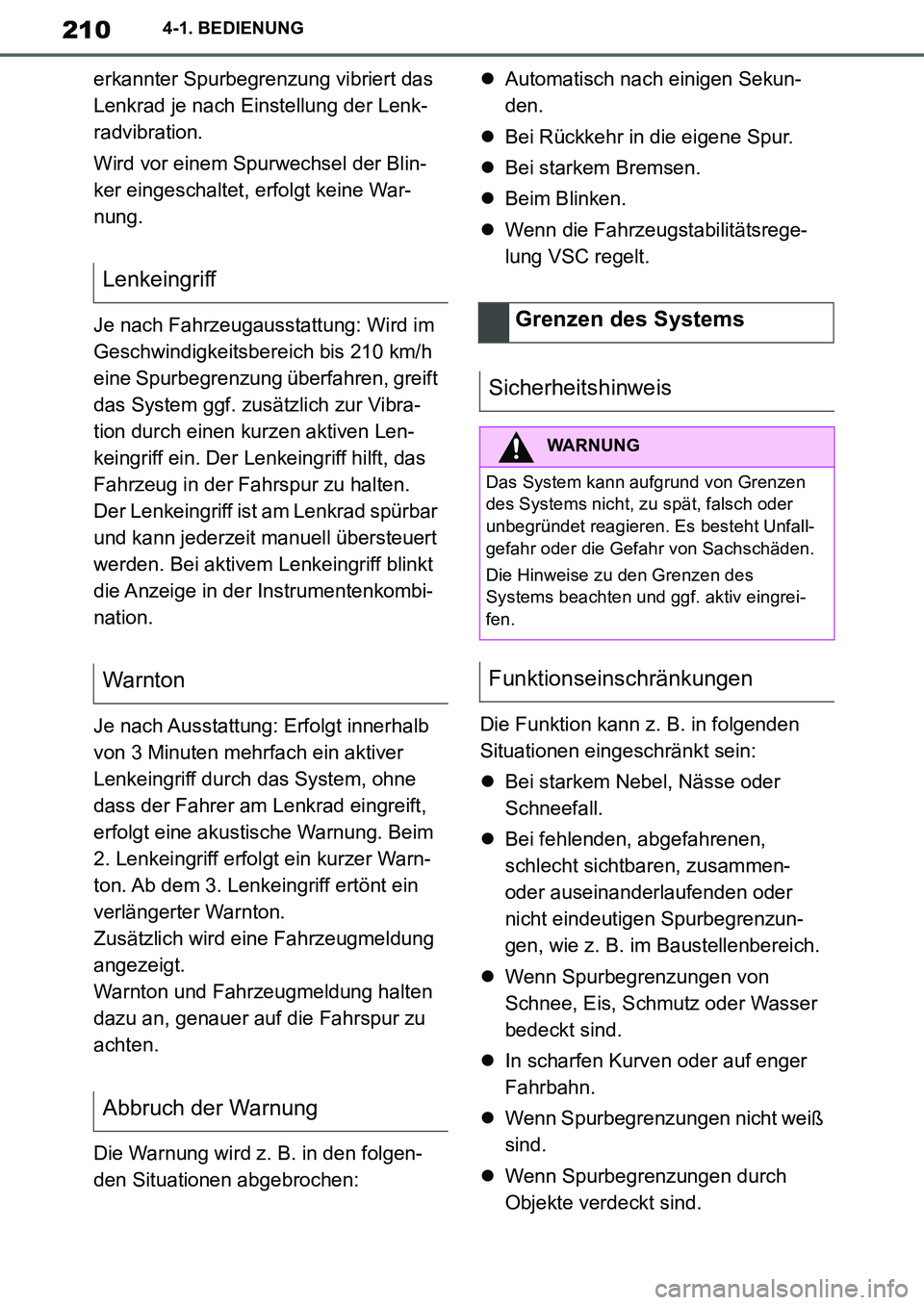

210
Supra Owner's Manual_EM
4-1. BEDIENUNG
erkannter Spurbegrenzung vibriert das
Lenkrad je nach Einstellung der Lenk-
radvibration.
Wird vor einem Spurwechsel der Blin-
ker eingeschaltet, erfolgt keine War-
nung.
Je nach Fahrzeugausstattung: Wird im
Geschwindigkeitsbereich bis 210 km/h
eine Spurbegrenzung überfahren, greift
das System ggf. zusätzlich zur Vibra-
tion durch einen kurzen aktiven Len-
keingriff ein. Der Lenkeingriff hilft, das
Fahrzeug in der Fahrspur zu halten.
Der Lenkeingriff ist am Lenkrad spürbar
und kann jederzeit manuell übersteuert
werden. Bei aktivem Lenkeingriff blinkt
die Anzeige in der Instrumentenkombi-
nation.
Je nach Ausstattung: Erfolgt innerhalb
von 3 Minuten mehrfach ein aktiver
Lenkeingriff durch das System, ohne
dass der Fahrer am Lenkrad eingreift,
erfolgt eine akustische Warnung. Beim
2. Lenkeingriff erfolgt ein kurzer Warn-
ton. Ab dem 3. Lenkeingriff ertönt ein
verlängerter Warnton.
Zusätzlich wird eine Fahrzeugmeldung
angezeigt.
Warnton und Fahrzeugmeldung halten
dazu an, genauer auf die Fahrspur zu
achten.
Die Warnung wird z. B. in den folgen-
den Situationen abgebrochen:Automatisch nach einigen Sekun-
den.
Bei Rückkehr in die eigene Spur.
Bei starkem Bremsen.
Beim Blinken.
Wenn die Fahrzeugstabilitätsrege-
lung VSC regelt.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein:
Bei starkem Nebel, Nässe oder
Schneefall.
Bei fehlenden, abgefahrenen,
schlecht sichtbaren, zusammen-
oder auseinanderlaufenden oder
nicht eindeutigen Spurbegrenzun-
gen, wie z. B. im Baustellenbereich.
Wenn Spurbegrenzungen von
Schnee, Eis, Schmutz oder Wasser
bedeckt sind.
In scharfen Kurven oder auf enger
Fahrbahn.
Wenn Spurbegrenzungen nicht weiß
sind.
Wenn Spurbegrenzungen durch
Objekte verdeckt sind.
Lenkeingriff
Warnton
Abbruch der Warnung
Grenzen des Systems
Sicherheitshinweis
WARNUNG
Das System kann aufgrund von Grenzen
des Systems nicht, zu spät, falsch oder
unbegründet reagieren. Es besteht Unfall-
gefahr oder die Gefahr von Sachschäden.
Die Hinweise zu den Grenzen des
Systems beachten und ggf. aktiv eingrei-
fen.
Funktionseinschränkungen
Supra_OM_German_OM99V76M.book 210 ページ ２０１９年８月２８日　水曜日　午後４時１４分

211
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Bei dichtem Auffahren auf ein vor-
ausfahrendes Fahrzeug.
Bei andauernder Blendwirkung
durch Gegenlicht, z. B. tief stehende
Sonne.
Wenn das Kamerasichtfeld oder die
Frontscheibe im Bereich vor dem
Innenspiegel verschmutzt oder ver-
deckt ist.
Wenn die Kamera aufgrund zu hoher
Temperaturen überhitzt und vorüber-
gehend abgeschaltet ist.
Bis zu 10 Sekunden nach Motorstart
über den Start-/Stopp-Knopf.
Während des Kalibriervorgangs der
Kamera unmittelbar nach Fahr-
zeugauslieferung.
Bei eingeschränkter Funktion wird ggf.
eine Fahrzeugmeldung angezeigt.
Der Toter-Winkel-Monitor erkennt Fahr-
zeuge im toten Winkel oder wenn sich
Fahrzeuge auf der Nebenspur von hin-
ten nähern. In diesen Situationen
erfolgt eine Warnung in verschiedenen
Abstufungen.Zwei Radarsensoren im hinteren Stoß-
fänger überwachen ab einer Mindest-
geschwindigkeit den Raum hinter und
neben dem Fahrzeug.
Die Mindestgeschwindigkeit ist länder-
spezifisch und wird im Menü zu den
Toyota Supra Safety-Systemen ange-
zeigt.
Das System zeigt an, wenn sich Fahr-
zeuge im toten Winkel befinden, Pfeil 1
oder sich auf der Nebenspur von hinten
nähern, Pfeil 2.
Die Leuchte im Außenspiegel leuchtet
gedimmt auf.
Vor einem Spurwechsel mit eingeschal-
tetem Blinker warnt das System in den
zuvor genannten Situationen.
Die Leuchte im Außenspiegel blinkt und
das Lenkrad vibriert.
Toter-Winkel-Monitor
Prinzip
AllgemeinSicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
WARNUNG
Anzeigen und Warnungen entbinden nicht
von der eigenen Verantwortung. Aufgrund
von Systemgrenzen können Warnungen
oder Reaktionen des Systems nicht, zu
spät, falsch oder unbegründet ausgege-
ben werden. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
Supra_OM_German_OM99V76M.book 211 ページ ２０１９年８月２８日　水曜日　午後４時１４分

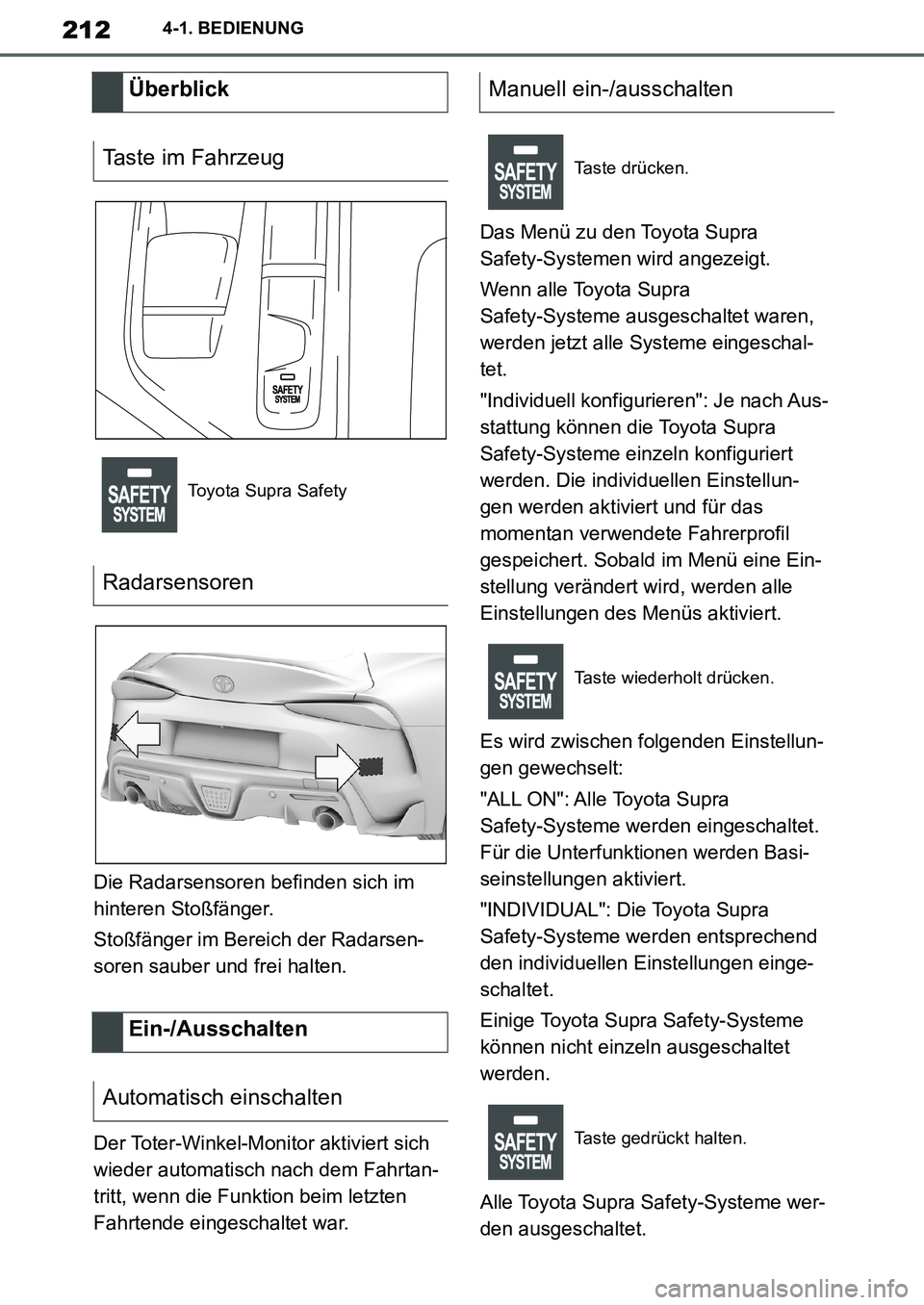

212
Supra Owner's Manual_EM
4-1. BEDIENUNG
Die Radarsensoren befinden sich im
hinteren Stoßfänger.
Stoßfänger im Bereich der Radarsen-
soren sauber und frei halten.
Der Toter-Winkel-Monitor aktiviert sich
wieder automatisch nach dem Fahrtan-
tritt, wenn die Funktion beim letzten
Fahrtende eingeschaltet war.Das Menü zu den Toyota Supra
Safety-Systemen wird angezeigt.
Wenn alle Toyota Supra
Safety-Systeme ausgeschaltet waren,
werden jetzt alle Systeme eingeschal-
tet.
"Individuell konfigurieren": Je nach Aus-
stattung können die Toyota Supra
Safety-Systeme einzeln konfiguriert
werden. Die individuellen Einstellun-
gen werden aktiviert und für das
momentan verwendete Fahrerprofil
gespeichert. Sobald im Menü eine Ein-
stellung verändert wird, werden alle
Einstellungen des Menüs aktiviert.
Es wird zwischen folgenden Einstellun-
gen gewechselt:
"ALL ON": Alle Toyota Supra
Safety-Systeme werden eingeschaltet.
Für die Unterfunktionen werden Basi-
seinstellungen aktiviert.
"INDIVIDUAL": Die Toyota Supra
Safety-Systeme werden entsprechend
den individuellen Einstellungen einge-
schaltet.
Einige Toyota Supra Safety-Systeme
können nicht einzeln ausgeschaltet
werden.
Alle Toyota Supra Safety-Systeme wer-
den ausgeschaltet.
Überblick
Taste im Fahrzeug
Toyota Supra Safety
Radarsensoren
Ein-/Ausschalten
Automatisch einschalten
Manuell ein-/ausschalten
Taste drücken.
Taste wiederholt drücken.
Taste gedrückt halten.
Supra_OM_German_OM99V76M.book 212 ページ ２０１９年８月２８日　水曜日　午後４時１４分

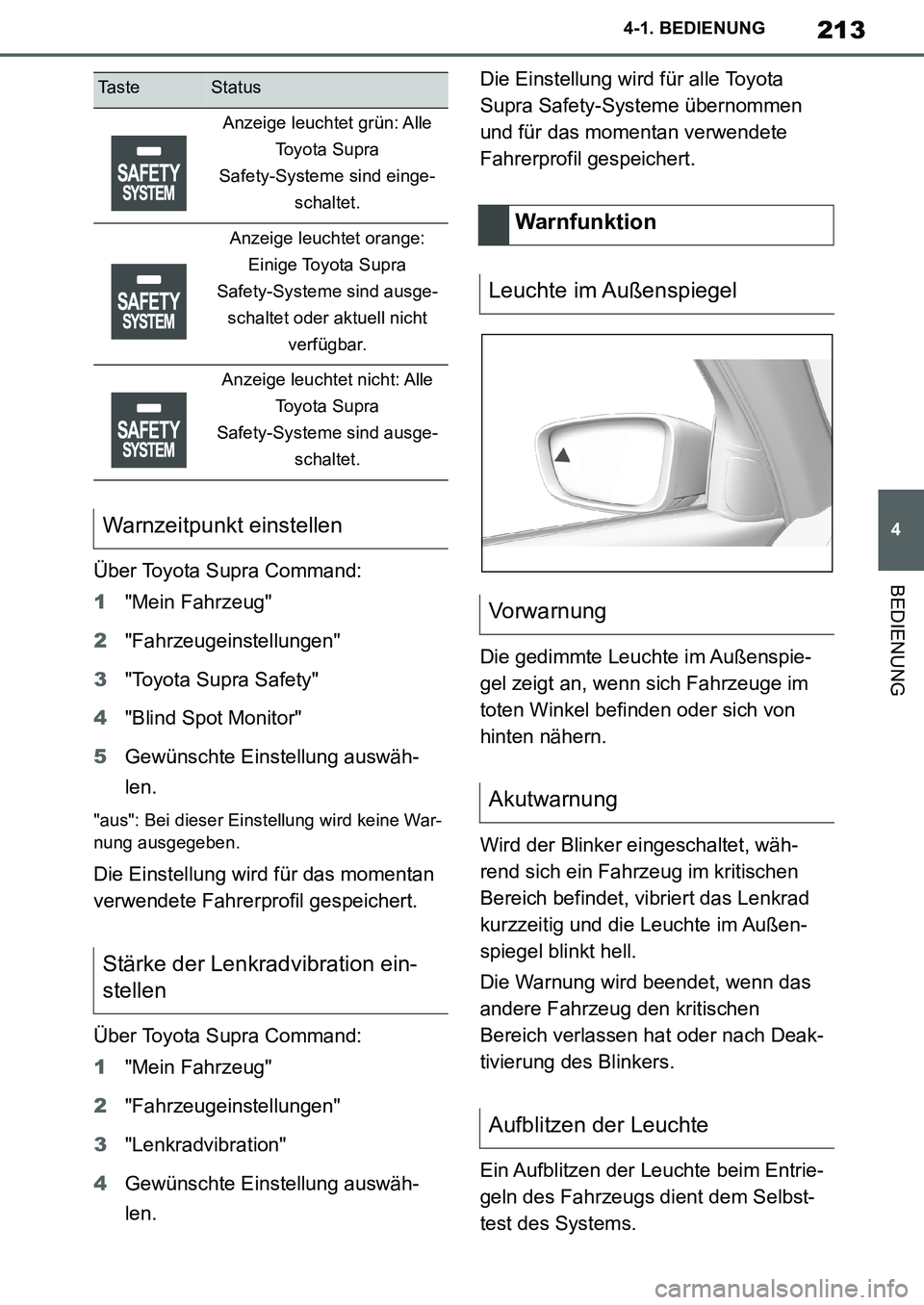

213
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNGÜber Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Toyota Supra Safety"
4"Blind Spot Monitor"
5Gewünschte Einstellung auswäh-
len.
"aus": Bei dieser Einstellung wird keine War-
nung ausgegeben.
Die Einstellung wird für das momentan
verwendete Fahrerprofil gespeichert.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Lenkradvibration"
4Gewünschte Einstellung auswäh-
len.Die Einstellung wird für alle Toyota
Supra Safety-Systeme übernommen
und für das momentan verwendete
Fahrerprofil gespeichert.
Die gedimmte Leuchte im Außenspie-
gel zeigt an, wenn sich Fahrzeuge im
toten Winkel befinden oder sich von
hinten nähern.
Wird der Blinker eingeschaltet, wäh-
rend sich ein Fahrzeug im kritischen
Bereich befindet, vibriert das Lenkrad
kurzzeitig und die Leuchte im Außen-
spiegel blinkt hell.
Die Warnung wird beendet, wenn das
andere Fahrzeug den kritischen
Bereich verlassen hat oder nach Deak-
tivierung des Blinkers.
Ein Aufblitzen der Leuchte beim Entrie-
geln des Fahrzeugs dient dem Selbst-
test des Systems.
Ta s t eStatus
Anzeige leuchtet grün: Alle
Toyota Supra
Safety-Systeme sind einge-
schaltet.
Anzeige leuchtet orange:
Einige Toyota Supra
Safety-Systeme sind ausge-
schaltet oder aktuell nicht
verfügbar.
Anzeige leuchtet nicht: Alle
Toyota Supra
Safety-Systeme sind ausge-
schaltet.
Warnzeitpunkt einstellen
Stärke der Lenkradvibration ein-
stellen
Warnfunktion
Leuchte im Außenspiegel
Vorwarnung
Akutwarnung
Aufblitzen der Leuchte
Supra_OM_German_OM99V76M.book 213 ページ ２０１９年８月２８日　水曜日　午後４時１４分

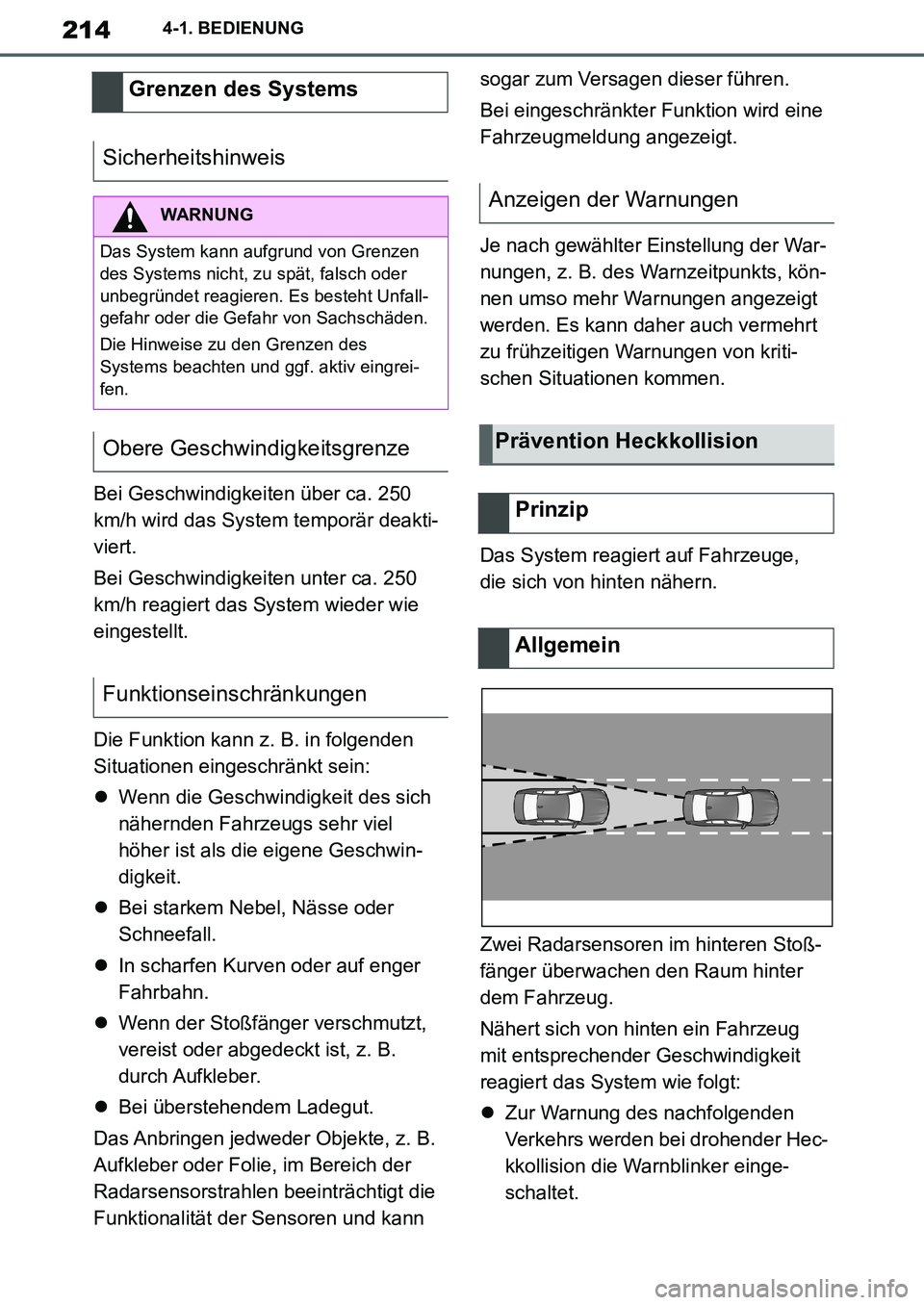

214
Supra Owner's Manual_EM
4-1. BEDIENUNG
Bei Geschwindigkeiten über ca. 250
km/h wird das System temporär deakti-
viert.
Bei Geschwindigkeiten unter ca. 250
km/h reagiert das System wieder wie
eingestellt.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein:
Wenn die Geschwindigkeit des sich
nähernden Fahrzeugs sehr viel
höher ist als die eigene Geschwin-
digkeit.
Bei starkem Nebel, Nässe oder
Schneefall.
In scharfen Kurven oder auf enger
Fahrbahn.
Wenn der Stoßfänger verschmutzt,
vereist oder abgedeckt ist, z. B.
durch Aufkleber.
Bei überstehendem Ladegut.
Das Anbringen jedweder Objekte, z. B.
Aufkleber oder Folie, im Bereich der
Radarsensorstrahlen beeinträchtigt die
Funktionalität der Sensoren und kann sogar zum Versagen dieser führen.
Bei eingeschränkter Funktion wird eine
Fahrzeugmeldung angezeigt.
Je nach gewählter Einstellung der War-
nungen, z. B. des Warnzeitpunkts, kön-
nen umso mehr Warnungen angezeigt
werden. Es kann daher auch vermehrt
zu frühzeitigen Warnungen von kriti-
schen Situationen kommen.
Das System reagiert auf Fahrzeuge,
die sich von hinten nähern.
Zwei Radarsensoren im hinteren Stoß-
fänger überwachen den Raum hinter
dem Fahrzeug.
Nähert sich von hinten ein Fahrzeug
mit entsprechender Geschwindigkeit
reagiert das System wie folgt:
Zur Warnung des nachfolgenden
Verkehrs werden bei drohender Hec-
kkollision die Warnblinker einge-
schaltet.
Grenzen des Systems
Sicherheitshinweis
WARNUNG
Das System kann aufgrund von Grenzen
des Systems nicht, zu spät, falsch oder
unbegründet reagieren. Es besteht Unfall-
gefahr oder die Gefahr von Sachschäden.
Die Hinweise zu den Grenzen des
Systems beachten und ggf. aktiv eingrei-
fen.
Obere Geschwindigkeitsgrenze
Funktionseinschränkungen
Anzeigen der Warnungen
Prävention Heckkollision
Prinzip
Allgemein
Supra_OM_German_OM99V76M.book 214 ページ ２０１９年８月２８日　水曜日　午後４時１４分

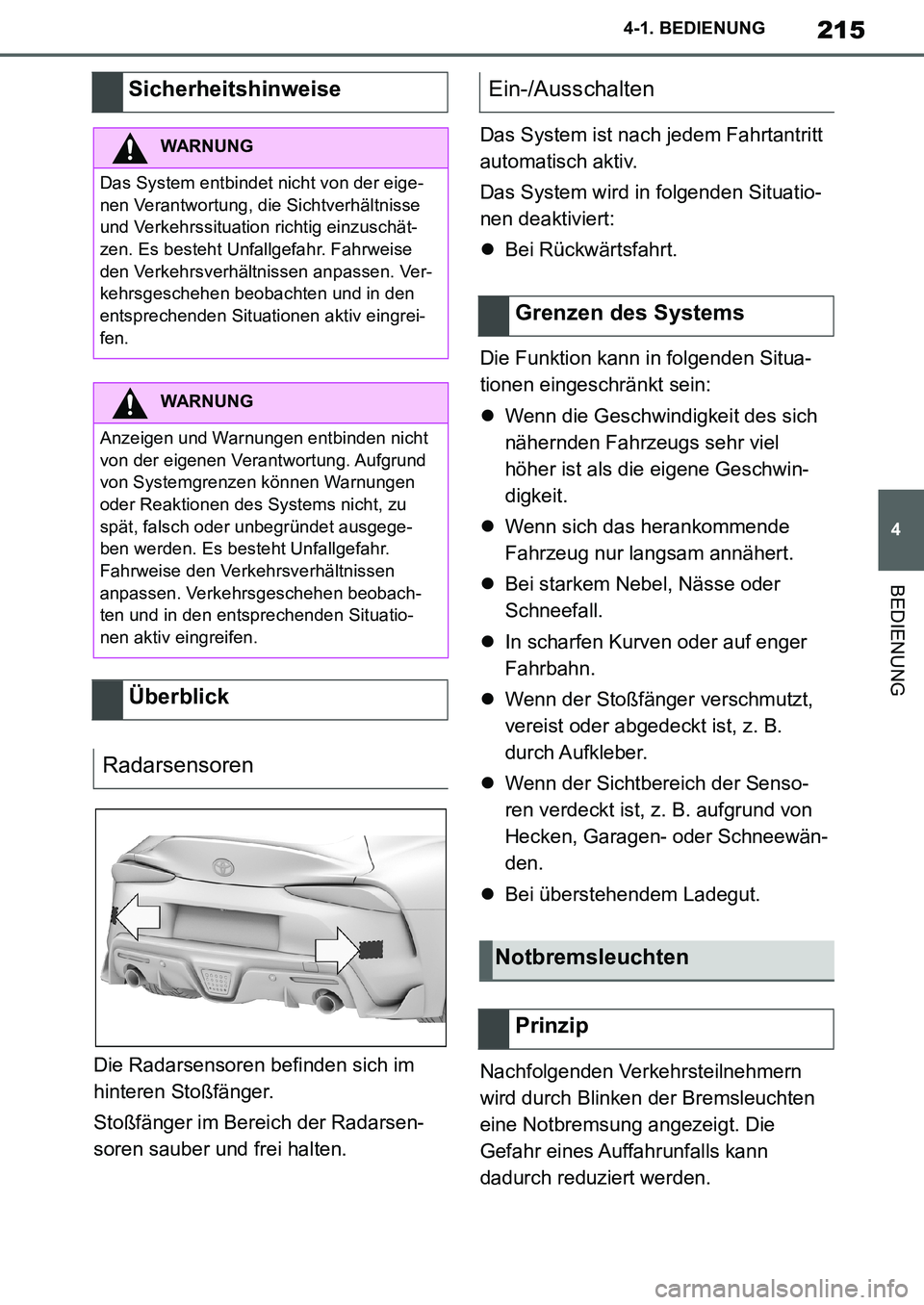

215
4
Supra Owner's Manual_EM
4-1. BEDIENUNG
BEDIENUNG
Die Radarsensoren befinden sich im
hinteren Stoßfänger.
Stoßfänger im Bereich der Radarsen-
soren sauber und frei halten.Das System ist nach jedem Fahrtantritt
automatisch aktiv.
Das System wird in folgenden Situatio-
nen deaktiviert:
Bei Rückwärtsfahrt.
Die Funktion kann in folgenden Situa-
tionen eingeschränkt sein:
Wenn die Geschwindigkeit des sich
nähernden Fahrzeugs sehr viel
höher ist als die eigene Geschwin-
digkeit.
Wenn sich das herankommende
Fahrzeug nur langsam annähert.
Bei starkem Nebel, Nässe oder
Schneefall.
In scharfen Kurven oder auf enger
Fahrbahn.
Wenn der Stoßfänger verschmutzt,
vereist oder abgedeckt ist, z. B.
durch Aufkleber.
Wenn der Sichtbereich der Senso-
ren verdeckt ist, z. B. aufgrund von
Hecken, Garagen- oder Schneewän-
den.
Bei überstehendem Ladegut.
Nachfolgenden Verkehrsteilnehmern
wird durch Blinken der Bremsleuchten
eine Notbremsung angezeigt. Die
Gefahr eines Auffahrunfalls kann
dadurch reduziert werden.
Sicherheitshinweise
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
WARNUNG
Anzeigen und Warnungen entbinden nicht
von der eigenen Verantwortung. Aufgrund
von Systemgrenzen können Warnungen
oder Reaktionen des Systems nicht, zu
spät, falsch oder unbegründet ausgege-
ben werden. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobach-
ten und in den entsprechenden Situatio-
nen aktiv eingreifen.
Überblick
Radarsensoren
Ein-/Ausschalten
Grenzen des Systems
Notbremsleuchten
Prinzip
Supra_OM_German_OM99V76M.book 215 ページ ２０１９年８月２８日　水曜日　午後４時１４分

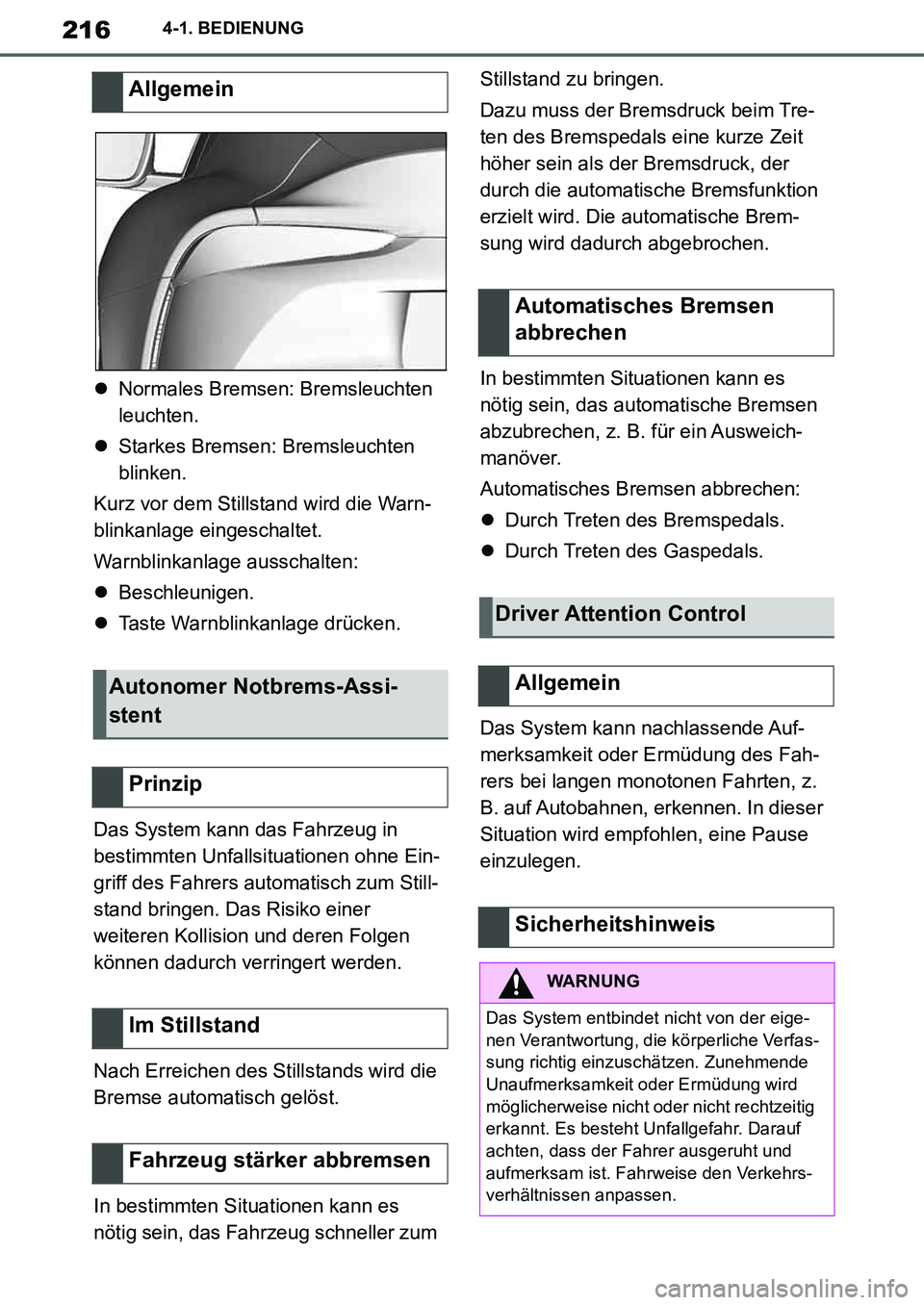

216
Supra Owner's Manual_EM
4-1. BEDIENUNG
Normales Bremsen: Bremsleuchten
leuchten.
Starkes Bremsen: Bremsleuchten
blinken.
Kurz vor dem Stillstand wird die Warn-
blinkanlage eingeschaltet.
Warnblinkanlage ausschalten:
Beschleunigen.
Taste Warnblinkanlage drücken.
Das System kann das Fahrzeug in
bestimmten Unfallsituationen ohne Ein-
griff des Fahrers automatisch zum Still-
stand bringen. Das Risiko einer
weiteren Kollision und deren Folgen
können dadurch verringert werden.
Nach Erreichen des Stillstands wird die
Bremse automatisch gelöst.
In bestimmten Situationen kann es
nötig sein, das Fahrzeug schneller zum Stillstand zu bringen.
Dazu muss der Bremsdruck beim Tre-
ten des Bremspedals eine kurze Zeit
höher sein als der Bremsdruck, der
durch die automatische Bremsfunktion
erzielt wird. Die automatische Brem-
sung wird dadurch abgebrochen.
In bestimmten Situationen kann es
nötig sein, das automatische Bremsen
abzubrechen, z. B. für ein Ausweich-
manöver.
Automatisches Bremsen abbrechen:
Durch Treten des Bremspedals.
Durch Treten des Gaspedals.
Das System kann nachlassende Auf-
merksamkeit oder Ermüdung des Fah-
rers bei langen monotonen Fahrten, z.
B. auf Autobahnen, erkennen. In dieser
Situation wird empfohlen, eine Pause
einzulegen.
Allgemein
Autonomer Notbrems-Assi-
stent
Prinzip
Im Stillstand
Fahrzeug stärker abbremsen
Automatisches Bremsen
abbrechen
Driver Attention Control
Allgemein
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die körperliche Verfas-
sung richtig einzuschätzen. Zunehmende
Unaufmerksamkeit oder Ermüdung wird
möglicherweise nicht oder nicht rechtzeitig
erkannt. Es besteht Unfallgefahr. Darauf
achten, dass der Fahrer ausgeruht und
aufmerksam ist. Fahrweise den Verkehrs-
verhältnissen anpassen.
Supra_OM_German_OM99V76M.book 216 ページ ２０１９年８月２８日　水曜日　午後４時１４分
