2020 TOYOTA RAV4 Návod na použití (in Czech)

353
4
4-5. Používání podpůrných jízdních systémů
Jízda
Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis- plej přepnut na zobrazení informací
o asistenčních jízdních systémech.
Signalizuje, že asist ence řízení funkce
udržování ve středu jízdního pruhu je v činnosti pomocí sledování polohy vozi-
dla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozidlo před vámi pohy-
buje, vaše vozidlo se může také pohy- bovat stejným směrem. Vždy věnujte
pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu vozidla a zajist ili bezpečnost.
Zobrazení funkce varování před
opuštěním jízdního pruhu
Zobrazí se, když je multiinformační dis-
plej přepnut na zobrazení informací o asistenčních jízdních systémech.
Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává bílé (žluté) čáry nebo dráhu*. Když vozidlo
vybočuje ze svého jíz dního pruhu, bílá
čára zobrazená na st raně, kde vozidlo vybočuje, bude blikat oranžově.
Vnitřek zobrazen ých čar je černý
Signalizuje, že systém není schopen rozpoznat bílé (žluté) čáry nebo dráhu*,
nebo je dočasně zrušen.*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, zemina nebo obrubník
■Podmínky činnosti jednotlivých funkcí
●Funkce upozornění při opouštění jízd-ního pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek. • LTA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h
nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry
jízdního pruhu nebo dráhy*2. (Když
jsou bílé [žluté] čáry nebo dráha*2 roz- poznány pouze na jedné straně, sys-
tém bude fungovat pouze pro
rozpoznanou stranu.) • Šířka jízdního pruhu je přibližně 3 m
nebo větší.
• Není ovládána páčka směrových svě- tel. (Vozidla s BSM: Kromě situace,
kdy je jiné vozidlo v jízdním pruhu na
straně, na kterou byla páčka směro- vých světel ovládána.)
• Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy
systému. ( S.356)*1: Tato funkce funguje, i když je rychlost
vozidla nižší než přibližně 50 km/h,
když je funkce udr žování ve středu jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva , zemina nebo ob- rubník
C
D

3544-5. Používání podpůrných jízdních systémů
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou splněny všechny z následujících podmí-
nek, kromě provozn ích podmínek funk-
ce upozornění při o pouštění jízdního pruhu.
• Nastavení pro "Asistent řízení" na ob-
razovce na multii nformačním dis-
pleji je nastaveno na "ZAP". ( S.123)
• Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní síly, která odpovíd á změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v čin- nosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výstraha při nedržení volantu. ( S.355)
●Funkce upozornění na kličkování vo- zidla
Tato funkce funguje tehdy, když jsou
splněny všechny z následujících podmí- nek.
• Nastavení pro "Varo v. před kličkov."
na obrazovce na multiinformač-
ním displeji je nastaveno na "ZAP". ( S.123)
• Rychlost vozidla je přibližně 50 km/h
nebo vyšší. • Šířka jízdního pruhu je přibližně 3 m
nebo větší.
• Nejsou detekovány žádné poruchy systému. ( S.356)
●Funkce udržování ve středu jízdního pruhu
Tato funkce funguje tehdy, když jsou
splněny všechny z následujících podmí- nek.
• LTA je zapnuto.
• Nastavení pro "Asistent řízení" a "Střed
jízd. pruhu" na obrazovce na mul-
tiinformačním displeji je nastaveno na
"ZAP". ( S.123)
• Tato funkce rozpoznává bílé (žluté) čáry jízdního pruhu nebo polohu vozi-
dla před vámi (krom ě situace, kdy je
vozidlo před vámi malé, např. moto- cykl).
• Adaptivní tempoma t s plným rychlost-
ním rozsahem je v činnosti v režimu vzdálenosti mezi vozidly.
• Šířka jízdního pruhu je přibližně 3 až
4 m. • Není ovládána páčka směrových svě-
tel.
• Vozidlo neprojíždí prudkou zatáčkou. • Nejsou detekovány žádné poruchy
systému. ( S.356)
• Vozidlo nezrychlu je nebo nezpomalu- je o stálou hodnotu nebo více.
• Volant není ovládá n takovou úrovní
síly, která odpovídá změně jízdních pruhů.
• ABS, VSC, TRC a PCS nejsou v čin-
nosti. • TRC nebo VSC nejsou vypnuty.
• Není zobrazena výst raha při nedržení
volantu. ( S.355) • Vozidlo jede ve středu jízdního pruhu.
• Funkce asistence ří zení není v čin-
nosti.
■Dočasné zrušení funkcí
●Když nejsou nadále splněny provozní
podmínky, funkce může být dočasně zrušena. Když jsou však opět provoz-
ní podmínky splněny, činnost funkce
se automaticky obnoví. ( S.353)
●Pokud nejsou nadále splněny provoz-
ní podmínky ( S.353), když je funkce udržování ve stře du jízdního pruhu
v činnosti, může z aznít bzučák, aby
signalizoval, že f unkce byla dočasně zrušena.
■Funkce asistence řízení/funkce udr-
žování ve středu jízdního pruhu
●V závislosti na rychlo sti vozidla, situa-
ci při opouštění jízdního pruhu, stavu
vozovky atd., nemusí řidič pocítit čin- nost funkce, nebo funkce nemusí fun-
govat.
●Ovládání řízení této funkce je potlače- no ovládáním volantu řidičem.
●Nepokoušejte se zkoušet činnost funkce asistence řízení.

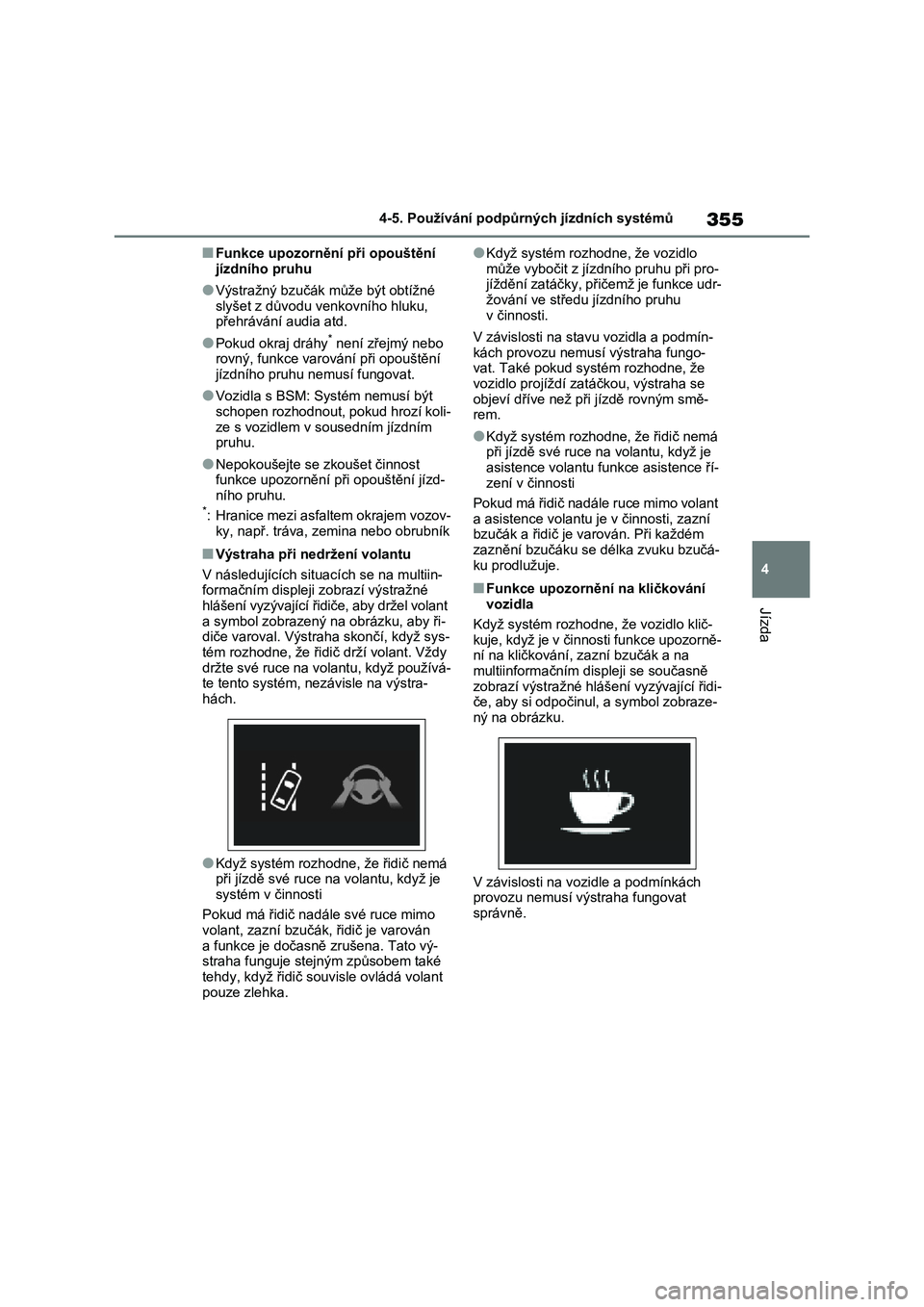

355
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce upozornění při opouštění
jízdního pruhu
●Výstražný bzučák m ůže být obtížné
slyšet z důvodu venkovního hluku, přehrávání audia atd.
●Pokud okraj dráhy* není zřejmý nebo rovný, funkce varování při opouštění
jízdního pruhu nemusí fungovat.
●Vozidla s BSM: S ystém nemusí být
schopen rozhodnout, pokud hrozí koli-
ze s vozidlem v s ousedním jízdním pruhu.
●Nepokoušejte se zkoušet činnost funkce upozornění při opouštění jízd-
ního pruhu.*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, zem ina nebo obrubník
■Výstraha při nedržení volantu
V následujících situac ích se na multiin-
formačním displeji zobrazí výstražné hlášení vyzývající řidiče, aby držel volant
a symbol zobrazený na obrázku, aby ři-
diče varoval. Výstra ha skončí, když sys- tém rozhodne, že řidi č drží volant. Vždy
držte své ruce na volantu, když používá-
te tento systém, nez ávisle na výstra- hách.
●Když systém rozhodne, že řidič nemá při jízdě své ruce na volantu, když je
systém v činnosti
Pokud má řidič nadále své ruce mimo volant, zazní bzučák, řidič je varován
a funkce je dočasně zrušena. Tato vý-
straha funguje stejným způsobem také
tehdy, když řidič souv isle ovládá volant pouze zlehka.
●Když systém rozhodne, že vozidlo
může vybočit z jíz dního pruhu při pro- jíždění zatáčky, přičemž je funkce udr-
žování ve středu jízdního pruhu
v činnosti.
V závislosti na stav u vozidla a podmín-
kách provozu nemusí výstraha fungo- vat. Také pokud systém rozhodne, že
vozidlo projíždí zat áčkou, výstraha se
objeví dříve než při jízdě rovným smě- rem.
●Když systém rozhodne, že řidič nemá při jízdě své ruce na volantu, když je
asistence volantu fu nkce asistence ří-
zení v činnosti
Pokud má řidič nadále ruce mimo volant
a asistence volantu je v činnosti, zazní
bzučák a řidič je varován. Při každém zaznění bzučáku se délka zvuku bzučá-
ku prodlužuje.
■Funkce upozornění na kličkování
vozidla
Když systém rozhodne , že vozidlo klič-
kuje, když je v činnosti funkce upozorně-
ní na kličkování, zazní bzučák a na multiinformačním displeji se současně
zobrazí výstražné hlášení vyzývající řidi-
če, aby si odpočinul , a symbol zobraze- ný na obrázku.
V závislosti na vo zidle a podmínkách provozu nemusí výstraha fungovat
správně.

3564-5. Používání podpůrných jízdních systémů
■Výstražné hlášení
Pokud se na multiinformačním displeji zobrazí následujíc í výstražné hlášení
a indikátor LTA svítí oranžově, postupuj-
te podle příslušného postupu pro řešení problému. Pokud se zobrazí také jiné
výstražné hlášení, řiďte se instrukcemi
zobrazenými na obrazovce.
●"Porucha LTA. Navštivte svého pro-
dejce."
Systém nemusí fungovat správně.
Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv spolehli-
vým servisem.
●"LTA není k dispozici"
Systém je dočasně zrušen z důvodu po-
ruchy jiného senzoru než je přední ka- mera. Vypněte syst ém LTA, počkejte
chvíli, a pak systém LTA znovu zapněte.
●"LTA není při stávající rychlosti k dis-
pozici"
Tato funkce nemůže být použita, proto- že rychlost vozidla překračuje provozní
rozsah LTA. Jeďte pomaleji.
■Přizpůsobení
Nastavení funkcí m ůže být změněno. ( S.129)
*: Je-li ve výbavě
LDA (Upozornění při
opouštění jízdního pruhu
s ovládáním řízení)*
Když jedete po silnici s jasnými
bílými (žlutými) čárami jízdního
pruhu, systém LDA varuje řidi-
če, pokud vozidlo může vybočit
ze svého jízdního pruhu nebo
dráhy* a může také lehce ovlá-
dat volant, aby pomohlo zabrá-
nit vybočení z jízdního pruhu
nebo dráhy*.
Systém LDA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem okrajem vo- zovky, např. tráva, zemina nebo ob-
rubník

357
4
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
■Před použitím systému LDA
●Nespoléhejte se výhradně na sys-
tém LDA. Systém LDA neřídí auto- maticky vozidlo ani nesnižuje stupeň
pozornosti, která musí být věnována
oblasti před vozidlem. Řidič musí vždy převzít plnou odpovědnost za
bezpečnost jízdy tím, že věnuje po-
zornost okolním podmínkám a ovlá-
dá volant, aby upravil směr jízdy vozidla. Řidič musí také dělat ade-
kvátní přestávky, k dyž je unaven,
např. při jízdách trvajících delší dobu.
●Nedodržení příslušných činností při
jízdě a nepozornost by mohly vést k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LDA n epoužíváte, pou-
žijte spínač LDA, abyste systém vy-
pnuli.
■Situace nevhodné pro systém
LDA
V následujících situacích použijte spí-
nač LDA, abyste systém vypnuli. Jinak
to může vést k nehodě s následkem smrtelného nebo vážného zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, na- padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditel-
né z důvodu deště, sněžení, mlhy, prachu atd.
●Je použito rezervní kolo, sněhové řetězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huště-
ní pneumatik nízký.
●Když vaše vozidlo táhne přívěs*
nebo při nouzovém tažení.*: Modely, které mohou táhnout přívěs. ( S.280)
■Jak předejít poruchám systému LDA a chybným činnostem
●Neupravujte světlomety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je
nutná výměna odpružení atd., kon- taktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte také chránič mřížky (ochranné rámy
atd.)
●Pokud vaše čelní sklo vyžaduje
opravy, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Podmínky, při kterých tyto funkce
nemusí fungovat správně
V následujících si tuacích systém ne- musí tyto funkce fungovat správně
a vozidlo může vybočit ze svého jízdní-
ho pruhu. Jezděte bezpečně, přičemž vždy věnujte pozorno st vašemu okolí
a ovládejte volant, abyste upravili drá-
hu vozidla bez přehnaného spoléhání se na tyto funkce.
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo
obrazce, které by mohly být chybně zaměněny za bílé (žluté) čáry (zá-
bradlí, reflexní sloupky atd.).

3584-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Vozidlo jede tam, kde se silnice
rozdvojuje, spojuje atd.
●Během opravy silnic e jsou na vozov-
ce značky používa né při opravách
asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo př ekrývají bílé (žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu-tých) čar, například před mýtnou
bránou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené označení jízdních pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku
atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z d ůvodu deště, louží
atd.
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněj i rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu,
například po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po pov rchu, který je
světlý z důvodu odraženého světla atd.
●Vozidlo jede v oblas ti, kde se rychle mění jas, např. vjezdy nebo výjezdy
tunelů atd.
●Světlo ze světlom etů protijedoucího
vozidla, slunce atd ., svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na- klání doleva, doprava, nebo po klika-
té silnici.
●Vozidlo jede po nezpevněné nebo
nerovné silnici.
●Jízdní pruh je e xtrémně úzký nebo
široký.
●Vozidlo je extrémně nakloněno z dů-
vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu- matik.
●Vzdálenost od vozidl a před vámi je extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo- zovky během jízdy (špatné silnice
nebo spáry na vozovce).

359
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformačním
displeji se zobrazí výstraha a zazní
výstražný bzučák, aby řidiče varoval.
Když zazní výstražný bzučák, zkontro-
lujte oblast v okolí vašeho vozidla a opa-
trně ovládejte volant, abyste vozidlo
bezpečně umístili z pět do středu jízdní-
ho pruhu.
Vozidla s BSM: Když systém rozhodne,
že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním
jízdním pruhu je vyso ká, varování před
opuštěním jízdního pruhu bude v činnos-
ti, i když jsou zapnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov- ky, např. tráva, zemina nebo obrubník
VÝSTRAHA
●Když jedete v tune lu nebo v noci
s vypnutými světlom ety nebo světlo-
met ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo právě změnilo jízdní pruh
nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš-
né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.
●Jsou použity zimn í pneumatiky atd.
Funkce obsažené v systému
LDA

3604-5. Používání podpůrných jízdních systémů
■Funkce asistence řízení
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po ma lých dávkách
a po krátkou dobu, a by udržel vozi-
dlo v jeho jízdním pruhu.
Pokud systém detekuje, že volant nebyl
po určitou dobu ovlá dán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.
Vozidla s BSM: Když systém rozhodne,
že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním
jízdním pruhu je vys oká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zem ina nebo obrubník
■Funkce upozornění na kličko-
vání vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.
