2020 TOYOTA RAV4 Návod na použití (in Czech)

249
3

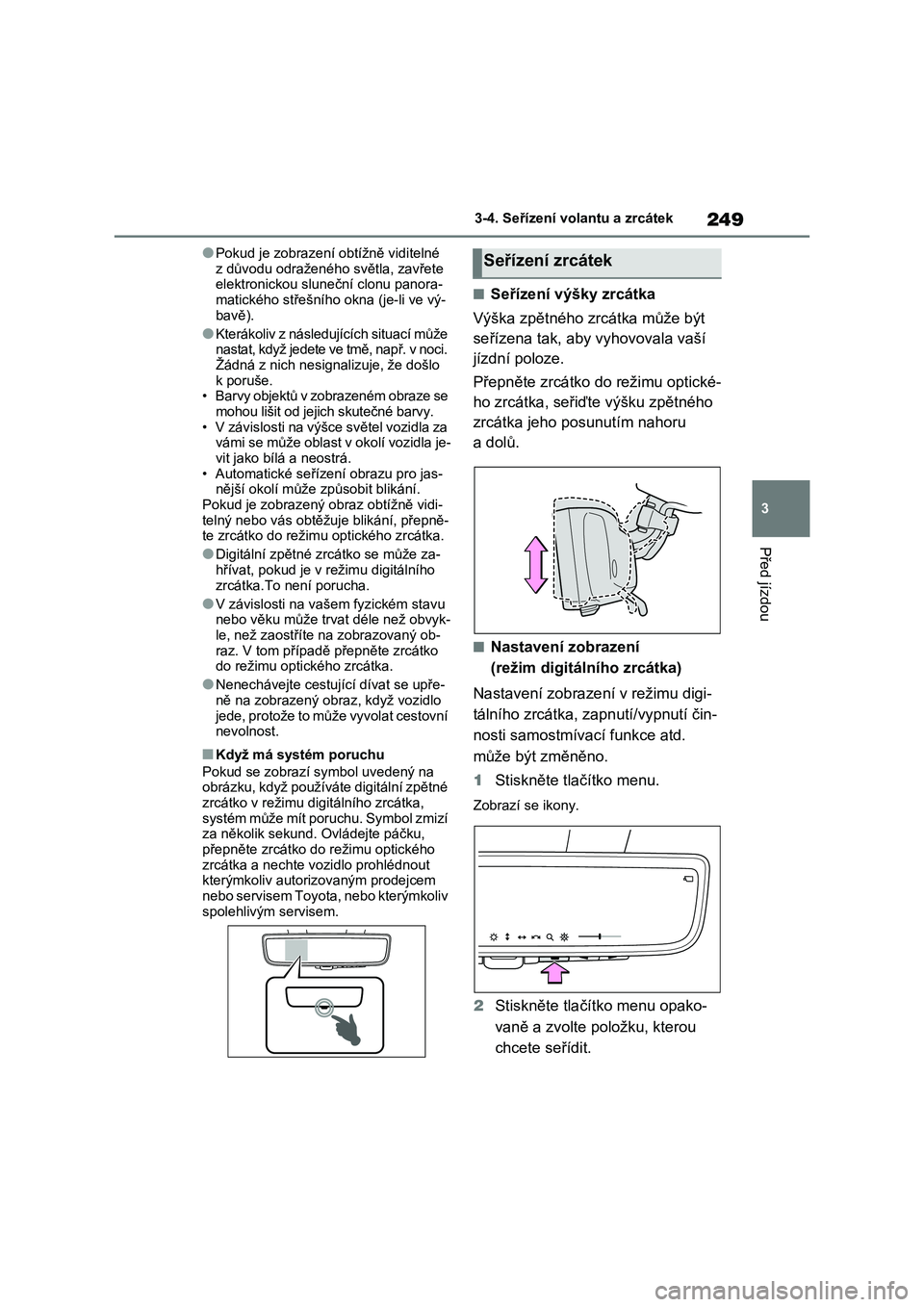

3-4. Seřízení volantu a zrcátek
Před jízdou
●Pokud je zobrazení obtížně viditelné
z důvodu odraženého světla, zavřete elektronickou sluneční clonu panora-
matického střešního okna (je-li ve vý-
bavě).
●Kterákoliv z následujících situací může nastat, když jedete ve tmě, např. v noci.
Žádná z nich nesignalizuje, že došlo
k poruše. • Barvy objektů v zobrazeném obraze se
mohou lišit od jejich skutečné barvy.
• V závislosti na výšce světel vozidla za vámi se může oblast v okolí vozidla je-
vit jako bílá a neostrá.
• Automatické seříz ení obrazu pro jas- nější okolí může způsobit blikání.
Pokud je zobrazený obraz obtížně vidi-
telný nebo vás obtěžuje blikání, přepně- te zrcátko do režimu optického zrcátka.
●Digitální zpětné zrcátko se může za-
hřívat, pokud je v r ežimu digitálního
zrcátka.To není porucha.
●V závislosti na vaše m fyzickém stavu nebo věku může tr vat déle než obvyk-
le, než zaostříte na zobrazovaný ob-
raz. V tom případě přepněte zrcátko do režimu optického zrcátka.
●Nenechávejte cestující dívat se upře-
ně na zobrazený obraz, když vozidlo
jede, protože to může vyvolat cestovní nevolnost.
■Když má systém poruchu
Pokud se zobrazí symbol uvedený na obrázku, když používáte digitální zpětné
zrcátko v režimu dig itálního zrcátka,
systém může mít poruchu. Symbol zmizí za několik sekund. Ovládejte páčku,
přepněte zrcátko do režimu optického
zrcátka a nechte vo zidlo prohlédnout kterýmkoliv autori zovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Seřízení výšky zrcátka
Výška zpětného z rcátka může být
seřízena tak, aby vyhovovala vaší
jízdní poloze.
Přepněte zrcátko do režimu optické-
ho zrcátka, seřiďte výšku zpětného
zrcátka jeho posunutím nahoru
a dolů.
■Nastavení zobrazení
(režim digitálního zrcátka)
Nastavení zobrazení v režimu digi-
tálního zrcátka, z apnutí/vypnutí čin-
nosti samostmívací funkce atd.
může být změněno.
1 Stiskněte tlačítko menu.
Zobrazí se ikony.
2Stiskněte tlačítko menu opako-
vaně a zvolte položku, kterou
chcete seřídit.
Seřízení zrcátek

2503-4. Seřízení volantu a zrcátek
3Stiskněte nebo ,
abyste změnili nastavení.
Pokud není žádné tlačítko ovládáno při-
bližně 5 sekund nebo déle, ikony zmizí.
*: Toto je funkce pro režim optického zr- cátka, avšak nastavení může být také
změněno při používání režimu digitál-
ního zrcátka.
■Zapnutí/vypnutí samostmívací
funkce (režim optického zrcátka)
Samostmívací funkce v režimu op-
tického zrcátka můž e být zapnuta/
vypnuta. Nastavení může být přep-
nuto jak v režimu digitálního zrcátka,
tak v režimu optického zrcátka.
Když používáte režim digitálního
zrcátka
 S.249
Když používáte režim optického
zrcátka
1 Stiskněte tlačítko menu.
Zobrazí se ikony.
2Stiskněte nebo
pro zapnutí (ON)/vypnutí (OFF)
samostmívací funkce.
Pokud není žádné tlačítko ovládáno při- bližně 5 sekund nebo déle, ikony zmizí.
■Seřízení zobrazení (režim digitálního zrcátka)
●Pokud je seřizován zobrazený obraz,
může se jevit jako zkreslený. To není
porucha.
●Pokud je nastaven příliš vysoký jas di- gitálního zpětného zrcátka, může to
způsobit únavu očí. S eřiďte digitální
zpětné zrcátko na odp ovídající jas. Pokud se vaše oči un aví, přepněte zr-
cátko do režimu optického zrcátka.
●Jas digitálního z pětného zrcátka se
mění automaticky p odle jasu oblasti před vaším vozidlem.
■Abyste zabránili poruše světelných
senzorů
Abyste předešli poruše světelných sen-
zorů, nedotýkejte se jich, ani je nezakrý-
vejte.
IkonyNastavení
Zvolte pro seřízení jasu dis-
pleje.
Zvolte pro seřízení zobrazova- né oblasti nahoru/dolů.
Zvolte pro seřízení zobrazova-né oblasti doleva/doprava.
Zvolte pro seříz ení úhlu zobra- zovaného obrazu.
Zvolte pro zmenšení/zvětšení zobrazovaného obrazu.
Zvolte pro zapnutí/vypnutí sa-mostmívací funkce.*
Jako odezva na jas světlometů za vámi jedoucích vozidel je
odražené světlo automaticky
seřízeno.
Samostmívací funkce se za-
pne pokaždé, když je spínač motoru přepnut do ZAPNUTO.

251
3
3-4. Seřízení volantu a zrcátek
Před jízdou
■Čistění povrchu zrcátka
Pokud je povrch zrcátka zašpiněn,
obraz na displeji může být obtížně
viditelný.
Očistěte povrch zrcátka jemně po-
mocí měkkého suchého hadříku.
■Čistění kamery
Pokud je objektiv kamery zašpiněn,
zobrazený obraz nemusí být jasný.
V tom případě ho očistěte měkkým
hadříkem navlhčeným ve vodě nebo
tampónem.
■Kamera
Umístění kamery digitálního zpětného
zrcátka - viz obrázek.
■Ventilátor chlazení
V digitálním zpětném zrcátku je ventilá-
tor chlazení. Když systém používáte, mů-
žete slyšet zvuky ventilátoru chlazení.
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Během jízdy
●Neseřizujte polohu digitálního zpět- ného zrcátka ani neseřizujte nasta-
vení zobrazení během jízdy.
Zastavte vozidlo a ovládejte ovládací
spínače digitálního zpětného zrcátka. Jinak by to mohlo způsobit chybu při
ovládání volantu s následkem neo-
čekávané nehody.
●Vždy věnujte pozornos t okolí vozidla.
Velikost vozidel a jiných objektů může vypadat rozdílně v režimu digitálního
zrcátka a v režimu optického zrcátka.
Když couváte, kontrolujte přímo bez- pečnost oblasti okolo vozidla, zvláště
pak za vozidlem.
Kromě toho, pokud se ve tmě, např. v noci, blíží vozidlo zezadu, okolní ob-
last se může jevit jako nejasná.
■Abyste zabránili požáru
Pokud řidič pokračuje v používání digi-
tálního zpětného zr cátka, když ze zr- cátka vychází kouř nebo zápach, může
to mít za následek požár. Ihned pře-
staňte systém použív at a kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
Čistění digitálního zpětného
zrcátka

2523-4. Seřízení volantu a zrcátek
UPOZORNĚNÍ
■Abyste předešli poruše digitální-
ho zpětného zrcátka
●Na čistění zrcátka nepoužívejte čisti- cí prostředky jako je ředidlo, benzen
a alkohol. Ty mohou povrch zrcátka
zbarvit, poškodit nebo zničit.
●Nekuřte, nepoužíve jte zápalky, za-
palovače cigaret nebo otevřený
oheň v blízkosti zrcátka. To by moh-
lo zrcátko poškodit nebo způsobit požár.
●Neodstraňujte, ner ozebírejte ani ne-
upravujte zrcátko.
■Abyste předešli poruše kamery
●Dodržujte následující pokyny, jinak digitální zpětné zrcátku nemusí řád-
ně fungovat.
• Nenarazte do kamery ani ji nevysta- vujte silným úderům , protože by to
mohlo způsobit změ nu její montážní
polohy a úhlu.
• Neodstraňujte, ner ozebírejte ani ne-
upravujte kameru.
• Zabraňte tomu, aby se na povrch ka-
mery dostaly organické ředidlo, vosk, čistič oken nebo povlak na sklo. Po-
kud se tak stane, co nejdříve tyto lát-
ky otřete.
• Když čistíte objektiv kamery, otřete
objektiv kamery vlhkým měkkým hadříkem.
Nedrhněte silně objektiv kamery, pro-
tože se může poškrábat a nebude schopen vysílat jasný obraz.
• Když lepíte barevnou fólii (včetně průhledné fólie) na sklo zadních dve-
ří, nelepte ji do oblasti před kamerou.
Pokud je fólie přilepena do oblasti před kamerou, obraz z kamery se
nemusí řádně zobrazovat.
●Nevystavujte kameru silným nára- zům, protože by to mohlo způsobit
poruchu.
Pokud k tomu dojde , nechte vozidlo co nejdříve zkontro lovat u kterého-
koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
●Neblokujte větrací otvory zrcátka. Ji-nak může být zrc átko horké, což
může vést k poruše nebo požáru.

253
3 3-4. Seřízení volantu a zrcátek
Před jízdou
Pokud zjistíte některý z následujících příznaků, podívejte se do následující
tabulky na pravděpodobnou příčinu a řešení.
Pokud není příznak vyřešen navrhovaným řešením, nechte vozidlo zkontro-
lovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Pokud zaznamenáte nějaké příznaky
PříznakPravděpodobná příčinaŘešení
Obraz je obtížně
viditelný.
Povrch zrcátka je znečistěný.
Očistěte jemně povrch zrcátka
použitím měkkého suchého
hadříku.
Slunce nebo světlomety svítí
přímo do digitálního zpětného
zrcátka.
Přepněte zrcátko do režimu op-
tického zrcátka.
(Pokud světlo proniká skrz pa-
noramatické střešní okno [je-li
ve výbavě], zavřete elektronic-
kou sluneční clonu.)
• Vozidlo je v tmavé oblasti.
• Vozidlo je v blízkosti TV vysí-
lače, vysílací stanice, elek-
trárny nebo na jiném místě,
kde se mohou vyskytovat sil-
né rádiové vlny nebo elektric-
ký šum.
• Teplota v okolí kamery je ex-
trémně vysoká/nízká.
• Okolní teplota je extrémně
nízká.
• Prší nebo je vlhko.
• Slunce nebo světlomety svítí
přímo do objektivu kamery.
• Vozidlo je pod fluorescenčním
světlem, sodíkovým světlem,
rtuťovým světlem atd.
• Výfukové plyny brání kameře
ve snímání.
Přepněte zrcátko do režimu op-
tického zrcátka.
(Když se podmínky zlepší, přep-
něte zrcátko zpět do režimu di-
gitálního zrcátka.)
Na objektivu kamery je cizorodý
materiál, např. kapky vody nebo
prach.Otřete objektiv kamery vlhkým
měkkým hadříkem.

2543-4. Seřízení volantu a zrcátek
Obraz je obtížně
viditelný.
Zavazadla v zavazadlovém pro-
storu se odráží od skla zadního
okna a překáží kameře.
• Přepněte zrcátko do režimu
optického zrcátka. • Přesuňte zavazadla do polo-
hy, kde nepřekáží kameře,
nebo je zakryjte černým had- rem, aby se snížil odraz od
skla zadního okna.
Sklo zadního okna je zamlženo.
Přepněte zrcátko do režimu op-
tického zrcátka.
Po odmlžení zadního okna pou- žitím odmlžování zadního okna
( S.515, 521) použijte znovu
režim digitálního zrcátka.
Vnější strana skla zadního okna
je zašpiněna.
Použijte zadní stěrač, abyste
nečistotu odstranili.
Vnitřní strana skla zadního okna
je zašpiněna.
Otřete vnitřek skla zadního
okna vlhkým měkkým hadříkem.
Obraz je vychý-
lený.
Zadní dveře nejsou úplně za-
vřeny.Zavřete úplně zadní dveře.
Kamera nebo oblast v jejím oko-
lí dostala silný náraz.
Přepněte zrcátko do režimu op-
tického zrcátka a nechte vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.
Displej je temný a zobrazí se
.Systém může mít poruchu.
Přepněte zrcátko do režimu op- tického zrcátka a nechte vozidlo
prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem. zhasne.
PříznakPravděpodobná příčinaŘešení

255
3
3-4. Seřízení volantu a zrcátek
Před jízdou
Zobrazí se .
Digitální zpětné zrcátko je ex- trémně horké.
(Zobrazení postupně tmavne.
Pokud se teplo ta dále zvyšuje, digitální zpětné zrcátko se
vypne.)
Doporučujeme snížit teplotu
v kabině, aby se snížila teplota zrcátka.
( zmizí, když se zrcátko
ochladí.)
Pokud nezmizí, i když je zr-
cátko chladné, nechte vozidlo
zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Páčka nemůže být řádně ovlá-
dána.
Páčka může mít poruchu.
Přepněte zrcátko do režimu op-
tického zrcátka a nechte vozidlo
prohlédnout kterýmkoliv autori- zovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv
spolehlivým servisem. (Pro přepnutí zrcátka do režimu
optického zrcátka stiskněte
a držte tlačítko menu/zadat při- bližně 10 sekund.)
PříznakPravděpodobná příčinaŘešení

2563-4. Seřízení volantu a zrcátek
■Odmlžování zrcátek
Vnější zpětná zrcá tka mohou být vyčiš- těna použitím odmlžování zrcátek. Za-
pněte odmlžování za dního okna, abyste
zapnuli odmlžování vnějších zpětných zrcátek. ( S.515, 521)
1Pro volbu zrcátka, které chcete
seřídit, stiskn ěte spínač.
Levé
Pravé
2 Pro seřízení zrcátek stiskněte
spínač.
Nahoru
Doprava
Dolů
Doleva
■Úhel zrcátka je možné seřizovat,
když
Spínač motoru je v PŘÍSLUŠENSTVÍ
nebo ZAPNUTO.
Vnější zpětná zrcátka
Poloha zpětného zrcátka může
být seřízena tak , aby poskytla
dostatečný výhled dozadu.
VÝSTRAHA
■Důležité pokyny během jízdy
Během jízdy dodržujte následující po-
kyny. Jejich nedodržení může zapříčinit ztrá-
tu kontroly nad vozidlem a způsobit ne-
hodu, mající za následek smrt nebo vážná zranění.
●Neseřizujte zrcátka během jízdy.
●Nejezděte se sklopenými zrcátky.
●Obě zrcátka, jak na straně řidiče, tak spolujezdce, musí být před jízdou
vyklopena a řádně seřízena.
■Když je v činnosti odmlžování zr-
cátek
Nedotýkejte se povrchu zpětných zrcá- tek, protože ten mů že být velmi horký
a můžete se popálit.
Postup seřízení
A
B
A
B
C
D
