25
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02

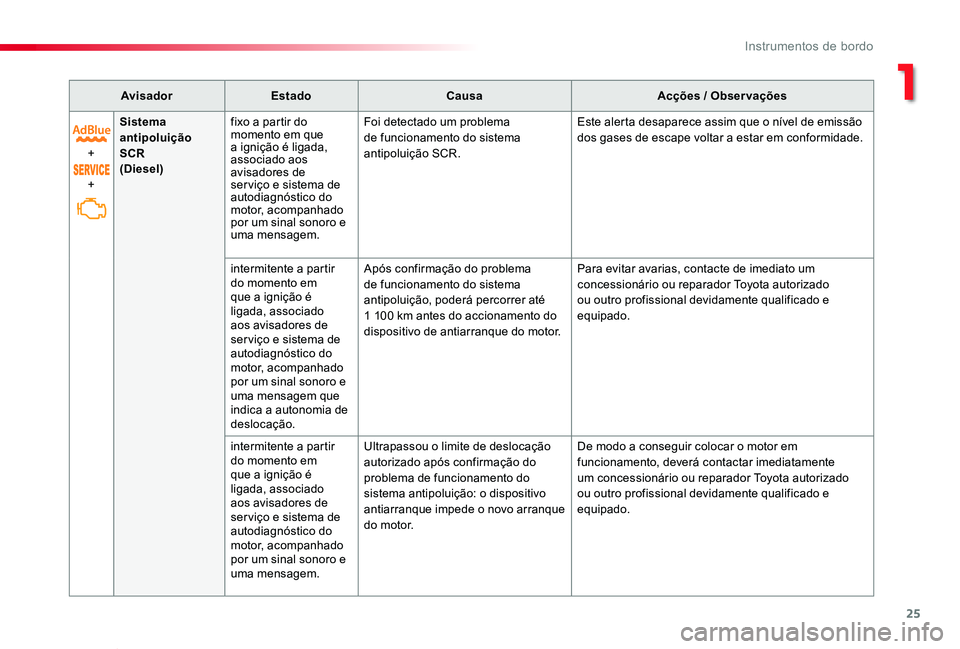

AvisadorEstadoCausaAcções / Observações
+
+
Sistema antipoluição SCR (Diesel)
fixo a partir do momento em que a ignição é ligada, associado aos avisadores de ser viço e sistema de autodiagnóstico do motor, acompanhado por um sinal sonoro e uma mensagem.
Foi detectado um problema de funcionamento do sistema antipoluição SCR.
Este alerta desaparece assim que o nível de emissão dos gases de escape voltar a estar em conformidade.
intermitente a partir do momento em que a ignição é ligada, associado aos avisadores de ser viço e sistema de autodiagnóstico do motor, acompanhado por um sinal sonoro e uma mensagem que indica a autonomia de deslocação.
Após confirmação do problema de funcionamento do sistema antipoluição, poderá percorrer até 1 100 km antes do accionamento do dispositivo de antiarranque do motor.
Para evitar avarias, contacte de imediato um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
intermitente a partir do momento em que a ignição é ligada, associado aos avisadores de ser viço e sistema de autodiagnóstico do motor, acompanhado por um sinal sonoro e uma mensagem.
Ultrapassou o limite de deslocação autorizado após confirmação do problema de funcionamento do sistema antipoluição: o dispositivo antiarranque impede o novo arranque do motor.
De modo a conseguir colocar o motor em funcionamento, deverá contactar imediatamente um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
1
Instrumentos de bordo

26
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02

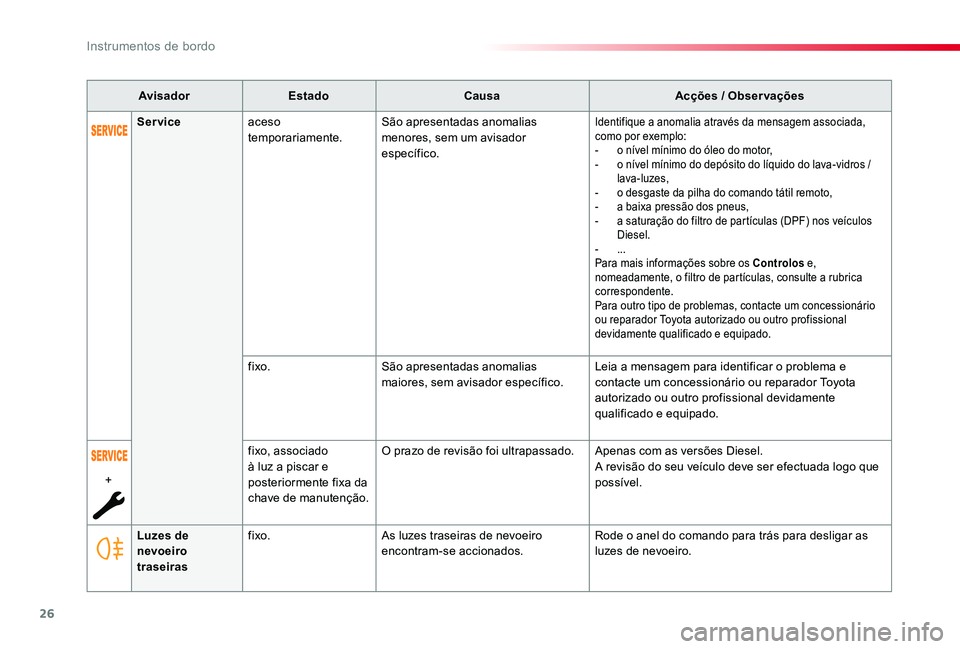

AvisadorEstadoCausaAcções / Observações
Luzes de nevoeiro traseiras
fixo.As luzes traseiras de nevoeiro encontram-se accionados.Rode o anel do comando para trás para desligar as luzes de nevoeiro.
Serviceaceso temporariamente.São apresentadas anomalias menores, sem um avisador específico.
Identifique a anomalia através da mensagem associada, como por exemplo:- o nível mínimo do óleo do motor,- o nível mínimo do depósito do líquido do lava-vidros / lava-luzes,- o desgaste da pilha do comando tátil remoto,- a baixa pressão dos pneus,- a saturação do filtro de partículas (DPF) nos veículos Diesel.- ...Para mais informações sobre os Controlos e, nomeadamente, o filtro de partículas, consulte a rubrica correspondente.Para outro tipo de problemas, contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
fixo.São apresentadas anomalias maiores, sem avisador específico.Leia a mensagem para identificar o problema e contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
+
fixo, associado à luz a piscar e posteriormente fixa da chave de manutenção.
O prazo de revisão foi ultrapassado.Apenas com as versões Diesel.A revisão do seu veículo deve ser efectuada logo que possível.
Instrumentos de bordo

27
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02
AvisadorEstadoCausaAcções / Observações
Limpeza automáticafixa.O comando do limpa-vidros está accionado com uma impulsão para baixo.
O funcionamento automático das escovas do limpa-vidros dianteiro é activado.Para desactivar a limpeza automática, accione o comando para baixo ou coloque o comando do limpa-vidros noutra posição.
Comutação automática dos máximos
fixo.O comando de iluminação encontra-se na posição "AUTO" e a função foi activada.Os máximos acendem-se se as condições de iluminação exterior e de circulação o permitirem.
A câmara, situada na parte superior do pára-brisas, gere o acendimento dos máximos em função da iluminação exterior e das condições de deslocação.Para mais informações sobre a Comutação automática dos máximos, consulte a rubrica correspondente.
Stop & Star tfixo.À paragem do veículo (sinal vermelho, paragem, engarrafamentos, ...) o Stop & Start coloca o motor em modo STOP.
A partir do momento em que pretender colocar o veículo em movimento, o avisador apaga-se e o arranque do motor é efectuado automaticamente em m o d o S TA R T.
intermitente durante alguns segundos e, em seguida, apaga-se.
O modo STOP encontra-se momentaneamente indisponível.ouO modo START foi accionado automaticamente.
Para mais informações sobre o Stop & Star t, consulte a rubrica correspondente.
Controlo dos ângulos mortosfixo.A função de controlo dos ângulos mortos foi activada.Para mais informações sobre o Função de monitorização do ângulo morto, consulte a rubrica correspondente.
1
Instrumentos de bordo

28
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02

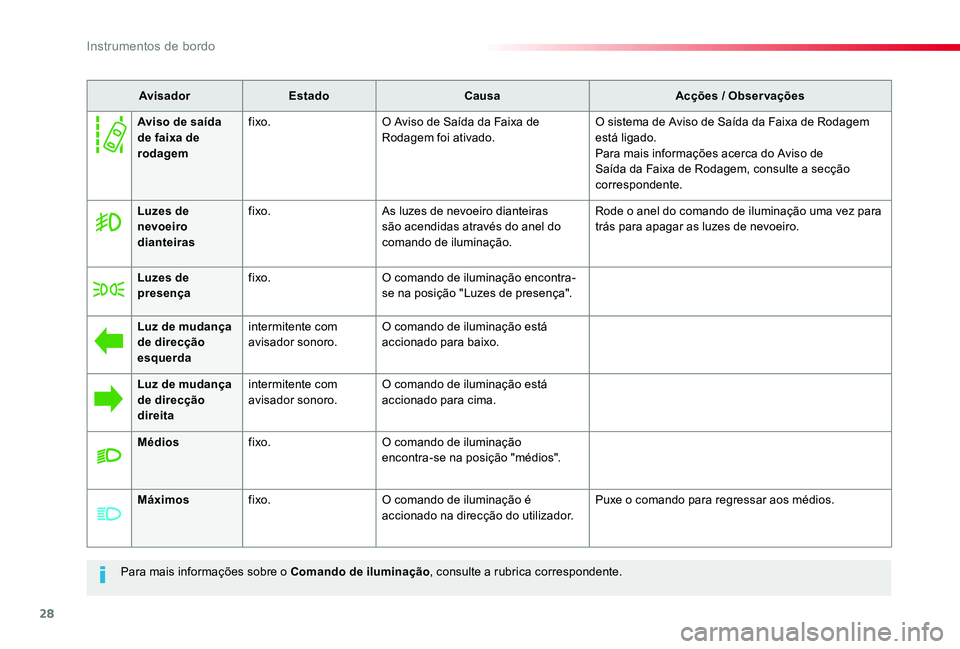

Para mais informações sobre o Comando de iluminação, consulte a rubrica correspondente.
AvisadorEstadoCausaAcções / Observações
Luzes de nevoeiro dianteiras
fixo.As luzes de nevoeiro dianteiras são acendidas através do anel do comando de iluminação.
Rode o anel do comando de iluminação uma vez para trás para apagar as luzes de nevoeiro.
Luzes de presençafixo.O comando de iluminação encontra-se na posição "Luzes de presença".
Luz de mudança de direcção esquerda
intermitente com avisador sonoro.O comando de iluminação está accionado para baixo.
Luz de mudança de direcção direita
intermitente com avisador sonoro.O comando de iluminação está accionado para cima.
Médiosfixo.O comando de iluminação encontra-se na posição "médios".
Máximosfixo.O comando de iluminação é accionado na direcção do utilizador.Puxe o comando para regressar aos médios.
Aviso de saída de faixa de rodagem
fixo.O Aviso de Saída da Faixa de Rodagem foi ativado. O sistema de Aviso de Saída da Faixa de Rodagem está ligado.Para mais informações acerca do Aviso de Saída da Faixa de Rodagem, consulte a secção correspondente.
Instrumentos de bordo

29
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02
Com o motor ligado, quando o ponteiro se
encontrar:- na zona A, a temperatura do líquido de arrefecimento está correcta,- na zona B, a temperatura do líquido de arrefecimento é demasiado elevada; o avisador de temperatura máxima e o avisador de alerta centralizada STOP acendem-se, acompanhados por um sinal sonoro e por uma mensagem de alerta no ecrã táctil.Pare imperativamente o seu veículo nas melhores condições de segurança.Aguarde alguns minutos antes de desligar o motor.Contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
Após alguns minutos de condução, a temperatura e a pressão aumentam no circuito de arrefecimento.Para completar o nível:F aguarde pelo menos uma hora pelo arrefecimento do motor,F desenrosque o tampão duas voltas para fazer baixar a pressão,F quando a pressão tiver baixado, retire o tampão,F complete o nível até à marca "MA XI".
Atenção ao risco de queimaduras ao encher o líquido de arrefecimento.
Não encher para lá do nível máximo (indicado no depósito).
Temperatura da água do motorIndicador de manutenção
Sistema que informa o condutor sobre o prazo para a próxima revisão a efectuar, conforme o plano de manutenção do construtor.
Este prazo é calculado a partir da última reposição a zeros do indicador, em função da quilometragem percorrida e do tempo decorrido desde a última revisão.
Para as versões Diesel, o nível de degradação do óleo do motor é igualmente levado em consideração (consoante o país de comercialização).
Verificação
1
Instrumentos de bordo

30
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02

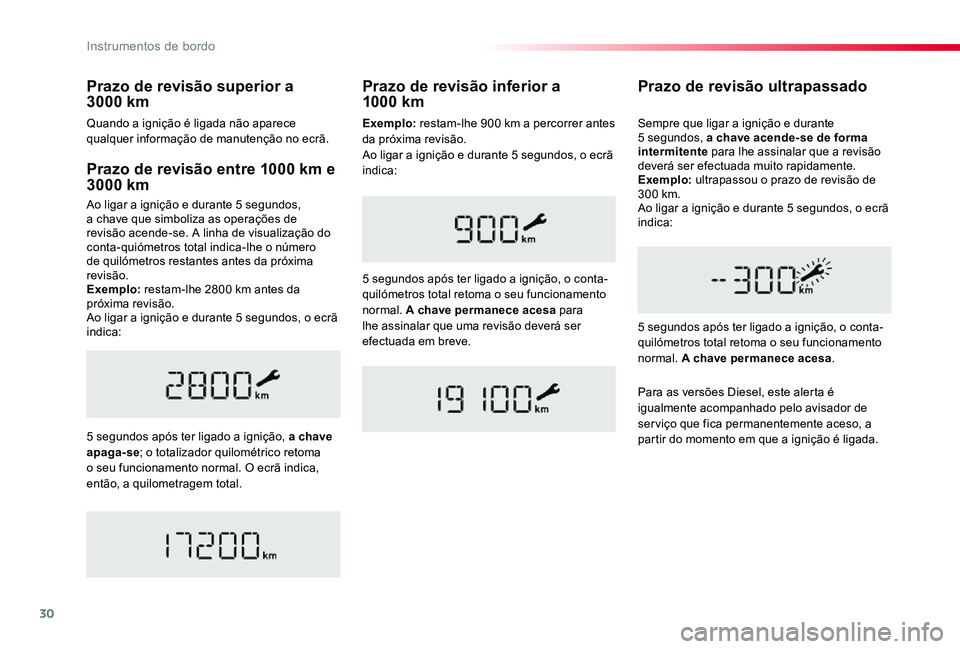

Prazo de revisão entre 1000 km e 3000 km
Ao ligar a ignição e durante 5 segundos, a chave que simboliza as operações de revisão acende-se. A linha de visualização do conta-quiómetros total indica-lhe o número de quilómetros restantes antes da próxima revisão.Exemplo: restam-lhe 2800 km antes da próxima revisão.Ao ligar a ignição e durante 5 segundos, o ecrã indica:
5 segundos após ter ligado a ignição, a chave apaga-se; o totalizador quilométrico retoma o seu funcionamento normal. O ecrã indica, então, a quilometragem total.
Prazo de revisão ultrapassado
5 segundos após ter ligado a ignição, o conta-quilómetros total retoma o seu funcionamento normal. A chave permanece acesa.
Sempre que ligar a ignição e durante 5 segundos, a chave acende-se de forma intermitente para lhe assinalar que a revisão deverá ser efectuada muito rapidamente.Exemplo: ultrapassou o prazo de revisão de 300 km.Ao ligar a ignição e durante 5 segundos, o ecrã indica:
Prazo de revisão inferior a 1000 km
5 segundos após ter ligado a ignição, o conta-quilómetros total retoma o seu funcionamento normal. A chave permanece acesa para lhe assinalar que uma revisão deverá ser efectuada em breve.
Para as versões Diesel, este alerta é igualmente acompanhado pelo avisador de serviço que fica permanentemente aceso, a partir do momento em que a ignição é ligada.
Prazo de revisão superior a 3000 km
Quando a ignição é ligada não aparece qualquer informação de manutenção no ecrã.Exemplo: restam-lhe 900 km a percorrer antes da próxima revisão.Ao ligar a ignição e durante 5 segundos, o ecrã indica:
Instrumentos de bordo

31
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02

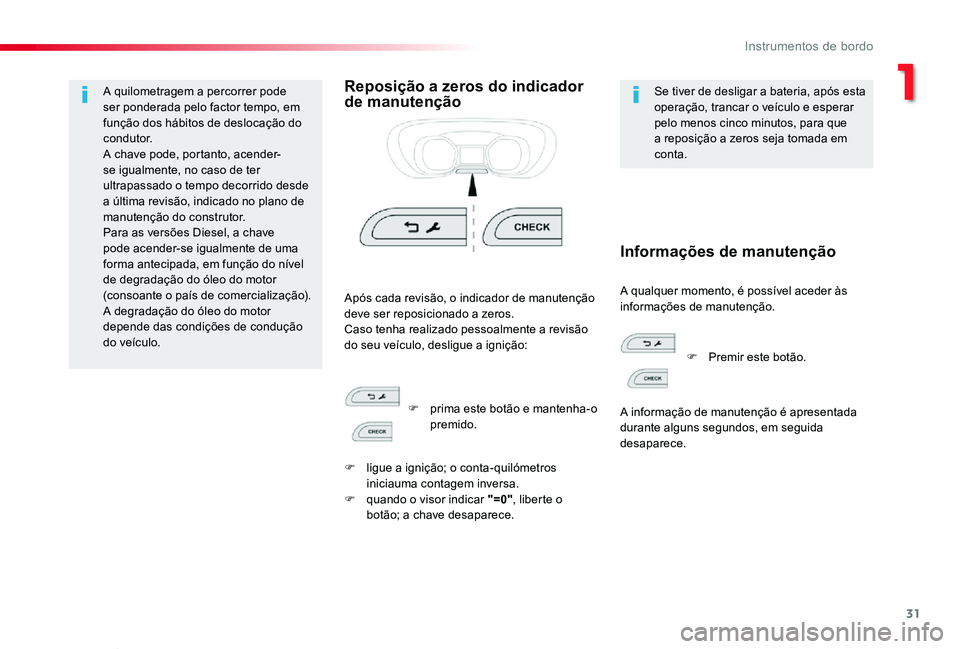

A quilometragem a percorrer pode ser ponderada pelo factor tempo, em função dos hábitos de deslocação do condutor.A chave pode, portanto, acender-se igualmente, no caso de ter ultrapassado o tempo decorrido desde a última revisão, indicado no plano de manutenção do construtor.Para as versões Diesel, a chave pode acender-se igualmente de uma forma antecipada, em função do nível de degradação do óleo do motor (consoante o país de comercialização).A degradação do óleo do motor depende das condições de condução do veículo.
Reposição a zeros do indicador de manutençãoSe tiver de desligar a bateria, após esta operação, trancar o veículo e esperar pelo menos cinco minutos, para que a reposição a zeros seja tomada em conta.
A qualquer momento, é possível aceder às informações de manutenção.Após cada revisão, o indicador de manutenção deve ser reposicionado a zeros.Caso tenha realizado pessoalmente a revisão do seu veículo, desligue a ignição:
Informações de manutenção
F prima este botão e mantenha-o premido.
F ligue a ignição; o conta-quilómetros iniciauma contagem inversa.F quando o visor indicar "=0", liberte o botão; a chave desaparece.
F Premir este botão.
A informação de manutenção é apresentada durante alguns segundos, em seguida desaparece.
1
Instrumentos de bordo

32
ProaceVerso_pt_Chap01_instruments-de-bord_ed2019_V02

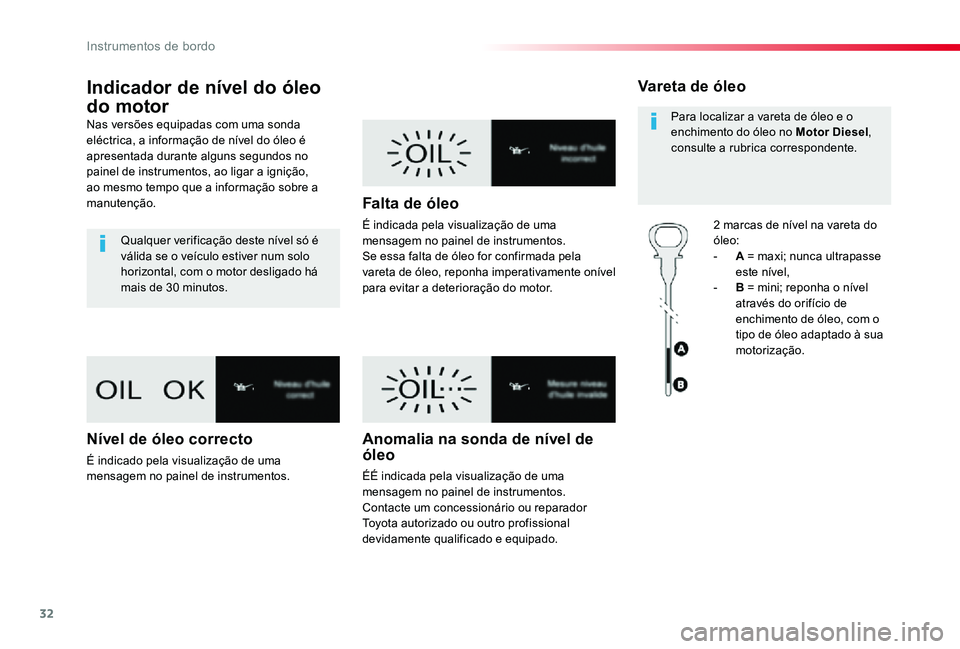

Indicador de nível do óleo
do motor
Nas versões equipadas com uma sonda eléctrica, a informação de nível do óleo é apresentada durante alguns segundos no painel de instrumentos, ao ligar a ignição, ao mesmo tempo que a informação sobre a manutenção.
Qualquer verificação deste nível só é válida se o veículo estiver num solo horizontal, com o motor desligado há mais de 30 minutos.
Nível de óleo correcto
É indicado pela visualização de uma mensagem no painel de instrumentos.
Falta de óleo
É indicada pela visualização de uma mensagem no painel de instrumentos. Se essa falta de óleo for confirmada pela vareta de óleo, reponha imperativamente onível para evitar a deterioração do motor.
Anomalia na sonda de nível de óleo
ÉÉ indicada pela visualização de uma mensagem no painel de instrumentos. Contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
Vareta de óleo
2 marcas de nível na vareta do óleo:- A = maxi; nunca ultrapasse este nível,- B = mini; reponha o nível através do orifício de enchimento de óleo, com o tipo de óleo adaptado à sua motorização.
Para localizar a vareta de óleo e o enchimento do óleo no Motor Diesel, consulte a rubrica correspondente.
