2020 TOYOTA PROACE VERSO Manual de utilização (in Portuguese)

313
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
FusívelN°Intensidade(A)Funções
F110Direcção assistida eléctrica, interruptor da embraiagem.
F415Avisador sonoro.
F520Bomba lava-vidros dianteira/traseira.
F620Bomba lava-vidros dianteira/traseira.
F710Tomada para acessórios 12 V traseira.
F820Limpa-vidros traseiro simples ou duplo.
F10/F1130Fechaduras interiores, exteriores, dianteiras e traseiras.
F1310Comando do ar condicionado dianteiro, comando do sistema áudio, alavanca de velocidades, mostrador projectado.
F145Alarme, sistema de chamada de emergência ER A-GLONASS.
F175Painel de instrumentos.
F193Comandos no volante.
F213Interruptor do Sistema de chave inteligente para entrada e arranque ou interruptor da ignição.
F223Sensor de chuva e luminosidade, câmara de detecção multifunções.
F235Mostrador de não colocação ou remoção dos cintos de segurança.
F245Ecrã táctil, câmara de marcha-atrás e Sensores de estacionamento.
F255Airbags.
F2920Sistema áudio, ecrã táctil, leitor de CDs, navegação
F3115Sistema áudio (+ bateria).
F3215Tomada de acessórios 12 V dianteira.
F345Sistema de controlo de ângulos mortos, comandos eléctricos dos retrovisores exteriores.
F355Jactos de água aquecidos, comando de regulação da altura das luzes.
F365Luz de cortesia traseira.
Versão 1 (Eco)
Os fusíveis, descritos em seguida, variam consoante os equipamentos do seu veículo.
8
Em caso de avaria

314
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
Fusível N°Intensidade (A)Funções
F13Interruptor do "Sistema de chave inteligente para entrada e arranque" ou interruptor da ignição.
F55Ecrã táctil, câmara de marcha-atrás e sensores de estacionamento.
F710Comando do ar condicionado traseiro, amplificador Hi-Fi.
F820Limpa-vidros traseiro simples ou duplo.
F10/F1130Fechaduras interiores, exteriores, dianteiras e traseiras.
F123Alarme.
F1710Tomada para acessórios de 12 V traseira.
F185Sistema de chamada de emergência ERA-GLONASS.
F213Luz de cortesia traseira.
F223Iluminação do porta-luvas, luzes do tejadilho traseiras.
F235Função de monitorização do ângulo morto, comandos eléctricos dos retrovisores exteriores.
F245Comandos no volante.
F255Comando de regulação da altura das luzes.
F263Visualização de não colocação ou remoção dos cintos de segurança.
F273Sensor de chuva e luminosidade, câmara de detecção multifunções.
F2810Comando do ar condicionado dianteiro, comando de rádio, alavanca de velocidades, mostrador projectado.
F30A ou B15Sistema áudio (+ bateria).
F315Airbags.
F3315Tomada de acessórios 12 V dianteira.
F355Painel de instrumentos.
F3620Sistema áudio, ecrã táctil, leitor de CDs, navegação.
Versão 2 (Full)
Os fusíveis, descritos em seguida, variam consoante os equipamentos do seu veículo.
Em caso de avaria

315
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

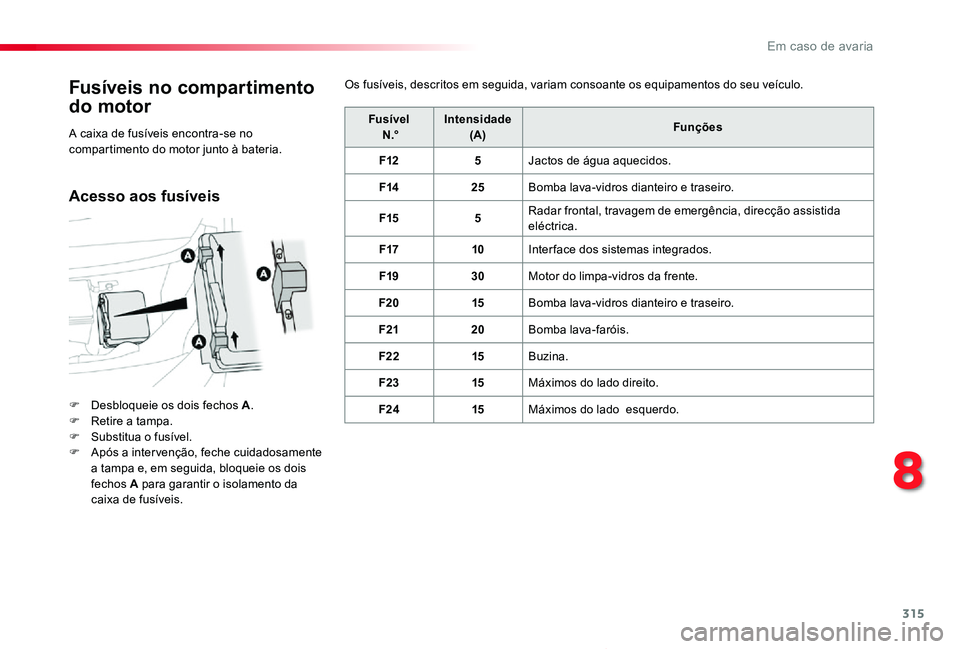

Fusíveis no compartimento
do motor
F Desbloqueie os dois fechos A.F Retire a tampa.F Substitua o fusível.F Após a inter venção, feche cuidadosamente a tampa e, em seguida, bloqueie os dois fechos A para garantir o isolamento da caixa de fusíveis.
Fusível N .°Intensidade(A)Funções
F125Jactos de água aquecidos.
F1425Bomba lava-vidros dianteiro e traseiro.
F155Radar frontal, travagem de emergência, direcção assistida eléctrica.
F1710Interface dos sistemas integrados.
F1930Motor do limpa-vidros da frente.
F2015Bomba lava-vidros dianteiro e traseiro.
F2120Bomba lava-faróis.
F2215Buzina.
F2315Máximos do lado direito.
F2415Máximos do lado esquerdo.
A caixa de fusíveis encontra-se no compartimento do motor junto à bateria.
Os fusíveis, descritos em seguida, variam consoante os equipamentos do seu veículo.
Acesso aos fusíveis
8
Em caso de avaria

316
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
Bateria de 12 VA bateria encontra-se situada sob o capot motor.F Abra o capot com o comando interior e, em seguida, com o exterior,F Fixe a vareta do capot,
Acesso à bateria
Procedimento para efectuar o arranque do motor a partir de outra bateria ou para recarregar a sua bateria descarregada.
Generalidades
Baterias
Antes de manusear a bateria, proteja os seus olhos e a sua cara.Qualquer operação na bateria deverá ser efectuada num local ventilado e afastado de chamas livres ou de fontes de faísca, para evitar riscos de explosão e incêndio.Lave as mãos no final da operação.
As versões equipadas com Stop & Start possuem uma bateria de 12 V, de tecnologia e características específicas. A sua substituição deve ser apenas realizada por um concessionário ou reparador Toyota autorizado ou por outro profissional igualmente qualificado e equipado.
Com uma caixa de velocidades automática, nunca efectue o arranque do motor empurrando o veículo.
As baterias possuem substâncias nocivas como ácido sulfúrico e chumbo.Devem ser eliminadas de acordo com as prescrições legais e não devem, em caso algum, ser eliminadas juntamente com o lixo doméstico.Coloque as pilhas e as baterias gastas num ponto de recolha especial.
Para mais informações sobre o Capô e o Motor, consulte a(s) rubrica(s) correspondente(s).
F Retire a tampa de protecção em plástico para aceder ao borne (+),O borne (-) da bateria não está acessível.Existe um ponto de massa na parte da frente do veículo.
Em caso de avaria

317
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
Não coloque o motor em funcionamento com um carregador de baterias. Nunca utilize um booster de bateria de 24 V ou superior.Verifique previamente se a segunda bateria tem uma tensão nominal de 12 V e uma capacidade no mínimo igual à da bateria descarregada.Os dois veículos não devem estar em contacto.Desligue todos os consumidores eléctricos dos dois veículos (auto-rádio, limpa-vidros, luzes, ...).Assegure-se de que os cabos auxiliares
não passam junto às partes móveis do motor (ventoinha de refrigeração, correia, ...). Não desligue o terminal (+) quando o motor estiver em funcionamento.
F Eleve a protecção de plástico do terminal (+) se o seu veículo estiver equipado.F Ligue o cabo vermelho ao terminal (+) da bateria está em baixo A (ao nível da parte metálica em cur va) e, em seguida, ao terminal (+) da bateria auxiliar B ou do b o o s t e r.F Ligue uma extremidade do cabo verde ou preto ao terminal (-) da bateria auxiliar Bou do booster (ou no ponto de massa do veículo que está com bateria).F Ligue a outra extremidade do cabo verde ou preto no ponto de massa C do veículo está sem bateria.
F Coloque o motor em funcionamento doveículo que está com bateria e deixe-o funcionar durante alguns minutos.F Accione o motor de arranque do veículoque está sem bateria e deixe funcionar o motor.
Se o arranque do motor não for efectuado imediatamente, desligue a ignição e aguarde alguns instantes antes de efectuar uma nova tentativa.
Efectuar o arranque a partir
de outra bateria
Quando a bateria do seu veículo estiver descarregada, o motor pode ser colocado em funcionamento através de uma segunda bateria (externa ou de outro veículo) e de cabos auxiliares.
Algumas funcionalidades, entre as quais o Stop & Start, não estão disponíveis enquanto a bateria não atingir um nível de carga suficiente.
F Aguarde o regresso ao "ralenti" e, em seguida, desligue os cabos auxiliares pela ordem inversa.F Coloque novamente a protecção de plástico do terminal (+) se o seu veículo estiver equipado.F Deixe o motor funcionar, com o veículo em movimento ou parado, no mínimo durante 30 minutos para permitir que a bateria atinja um nível de carga suficiente.
8
Em caso de avaria

318
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
Para assegurar uma longevidade ideal da bateria, é indispensável manter a sua carga a um nível suficiente.Em alguns casos, pode ser necessário carregar a bateria:- se efectuar, essencialmente, trajectos curtos,- ao prever uma imobilização prolongada durante várias semanas.Contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
Recarregar a bateria com
um carregador de bateria
F Desligue a ignição.F Desligue todos os consumidores eléctricos (sistema áudio, luzes, limpa-vidros, ...).
Se pretender recarregar a bateria do seu veículo por si próprio, utilize apenas um carregador compatível com as baterias de chumbo, com uma tensão nominal de 12 V.
Respeite as instruções de utilização fornecidas pelo fabricante do carregador.Nunca inverta as polaridades.
Nunca tente recarregar uma bateria congelada. Risco de explosão!Se a bateria estiver congelada, deverá ser verificada por um concessionário ou reparador Toyota autorizado ou por outro profissional igualmente qualificado e equipado, que verificará se os componentes internos não ficaram danificados e que a caixa não está rachada, o que poderia causar uma fuga de um ácido tóxico e corrosivo.
Na presença desta etiqueta, é imperativo utilizar apenas um carregador de 12 V, com o risco de provocar a degradação irreversível dos equipamentos eléctricos associados ao Stop & Start.
Não é necessário desligar a bateria.
F Desligue o carregador B antes de ligar os cabos à bateria, para evitar qualquer faísca perigosa.F Verifique se os cabos do carregador estão em bom estado.F Se presente no seu veículo, eleve a tampa em plástico do borne (+).
F Ligue os cabos do carregador B da seguinte forma:- o cabo vermelho positivo (+) ao borne (+) da bateria A,- o cabo preto negativo (-) ao ponto de massa C do veículo.F No fim da operação de carga, desligue o carregador B antes de desligar os cabos da bateria A.
Em caso de avaria

319
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
Não force pressionando o manípulo, uma vez que se a braçadeira estiver mal posicionada, o bloqueio é impossível; recomece o procedimento.
Desligar a bateria
Para manter um nível de carga suficiente para permitir o arranque do motor, é recomendado que desligue a bateria em caso de imobilização de muito longa duração.Antes de desligar a bateria:F feche todas as aberturas (portas, porta da mala, vidros, tejadilho),
F desligue todos os consumidores eléctricos (auto-rádio, limpa-vidros, luzes, ...),F desligue a ignição e respeite um tempo de espera de quatro minutos.Após ter acedido à bateria, basta desligar o borne (+).
Terminal de bloqueio rápido
Desligar o borne (+)
F Eleve o manípulo A ao máximo para desbloquear a braçadeira B.
Após voltar a ligar
Ligar o borne (+)
F Posicione a braçadeira B aberta do cabo no borne (+) da bateria.F Pressione verticalmente a braçadeira para a posicionar correctamente contra a bateria.
F Bloqueie a braçadeira baixando o manípulo A.
Após uma nova ligação da bateria, ligue a ignição e aguarde 1 minuto antes de efectuar o arranque, para permitir a inicialização dos sistemas electrónicos.No entanto, se os pequenos problemas persistirem siga esta operação, contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado.
Com base na rubrica correspondente, deverá efectuar a reinicialização de alguns equipamentos, como:- have de comando tátil remoto ou chave electrónica (consoante a versão),- vidros eléctricos,- data e hora,- estações de rádio memorizadas.
Aquando do trajecto após o primeiro arranque do motor, o Stop & Start poderá não estar operacional.Neste caso, a função apenas ficará
novamente disponível após uma imobilização contínua do veículo, cuja duração dependerá da temperatura ambiente e do estado de carga da bateria (até cerca de 8 horas).
8
Em caso de avaria

320
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

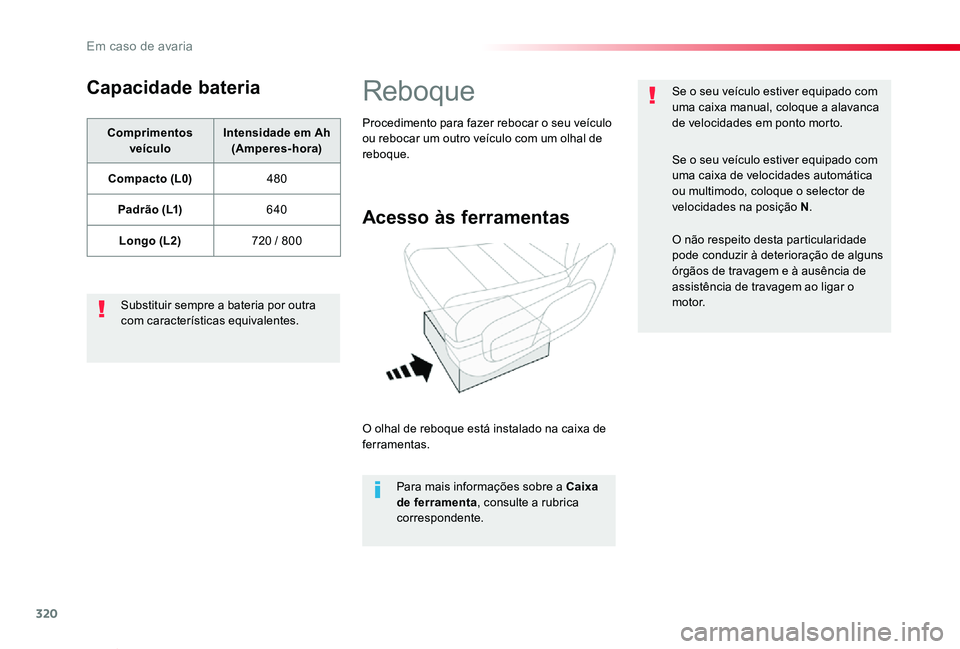

Capacidade bateria
Comprimentos veículoIntensidade em Ah (Amperes-hora)
Compacto (L0)480
Padrão (L1)640
Longo (L2)720 / 800
Substituir sempre a bateria por outra com características equivalentes.
Reboque
Acesso às ferramentas
O olhal de reboque está instalado na caixa de ferramentas.
Para mais informações sobre a Caixa de ferramenta, consulte a rubrica correspondente.
Procedimento para fazer rebocar o seu veículo ou rebocar um outro veículo com um olhal de reboque.
Se o seu veículo estiver equipado com uma caixa manual, coloque a alavanca de velocidades em ponto morto.
Se o seu veículo estiver equipado com uma caixa de velocidades automática ou multimodo, coloque o selector de velocidades na posição N.
O não respeito desta particularidade pode conduzir à deterioração de alguns órgãos de travagem e à ausência de assistência de travagem ao ligar o motor.
Em caso de avaria
