2020 TOYOTA PROACE VERSO Manual de utilização (in Portuguese)

305
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

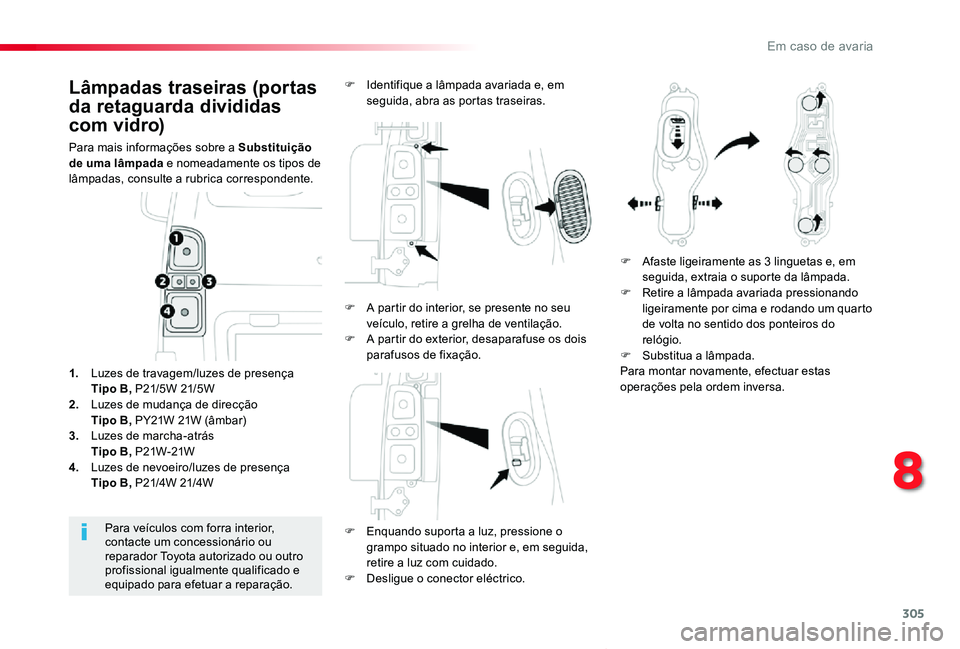

Lâmpadas traseiras (portas
da retaguarda divididas
com vidro)
Para mais informações sobre a Substituição de uma lâmpada e nomeadamente os tipos de lâmpadas, consulte a rubrica correspondente.
F Enquando suporta a luz, pressione o
grampo situado no interior e, em seguida, retire a luz com cuidado.F Desligue o conector eléctrico.
Para veículos com forra interior, contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para efetuar a reparação.
1. Luzes de travagem/luzes de presença Tipo B, P21/5W 21/5W2. Luzes de mudança de direcção Tipo B, PY21W 21W (âmbar)3. Luzes de marcha-atrás Tipo B, P21W-21W4. Luzes de nevoeiro/luzes de presença Tipo B, P21/4W 21/4W
F Identifique a lâmpada avariada e, em seguida, abra as portas traseiras.
F Afaste ligeiramente as 3 linguetas e, em seguida, extraia o suporte da lâmpada.F Retire a lâmpada avariada pressionando ligeiramente por cima e rodando um quarto de volta no sentido dos ponteiros do relógio.F Substitua a lâmpada.Para montar novamente, efectuar estas operações pela ordem inversa.
F A partir do interior, se presente no seu veículo, retire a grelha de ventilação.F A partir do exterior, desaparafuse os dois parafusos de fixação.
8
Em caso de avaria

306
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

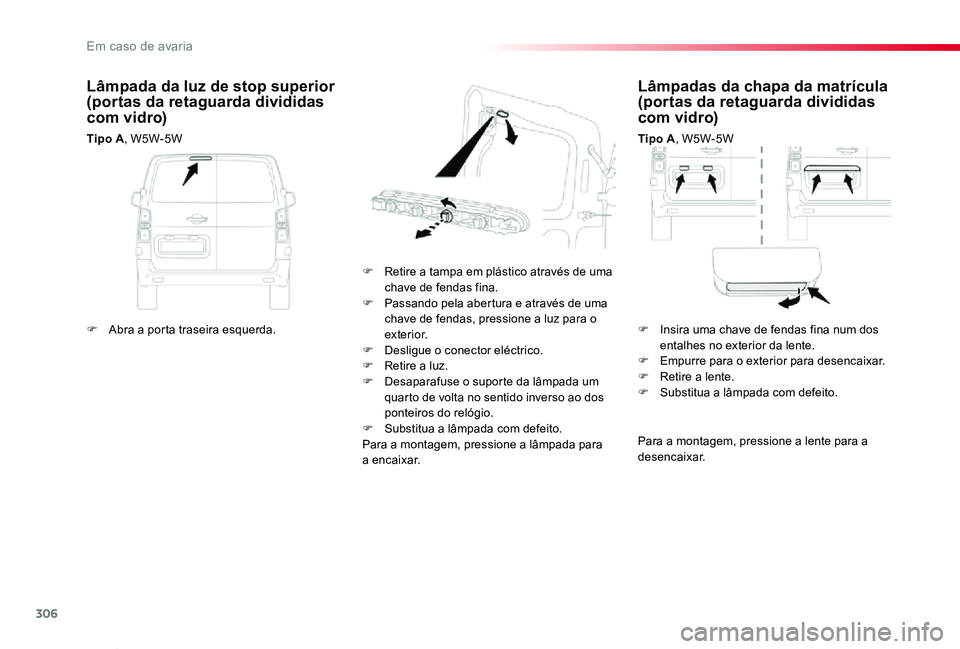

Lâmpadas da chapa da matrícula (portas da retaguarda divididas com vidro)
Tipo A, W5W-5W
F Retire a tampa em plástico através de uma chave de fendas fina.F Passando pela abertura e através de uma chave de fendas, pressione a luz para o exterior.F Desligue o conector eléctrico.F Retire a luz.F Desaparafuse o suporte da lâmpada um quarto de volta no sentido inverso ao dos ponteiros do relógio.F Substitua a lâmpada com defeito.Para a montagem, pressione a lâmpada para a encaixar.
Lâmpada da luz de stop superior (portas da retaguarda divididas com vidro)
Tipo A, W5W-5W
Para a montagem, pressione a lente para a desencaixar.
F Abra a porta traseira esquerda.F Insira uma chave de fendas fina num dos entalhes no exterior da lente.F Empurre para o exterior para desencaixar.F Retire a lente.F Substitua a lâmpada com defeito.
Em caso de avaria

307
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

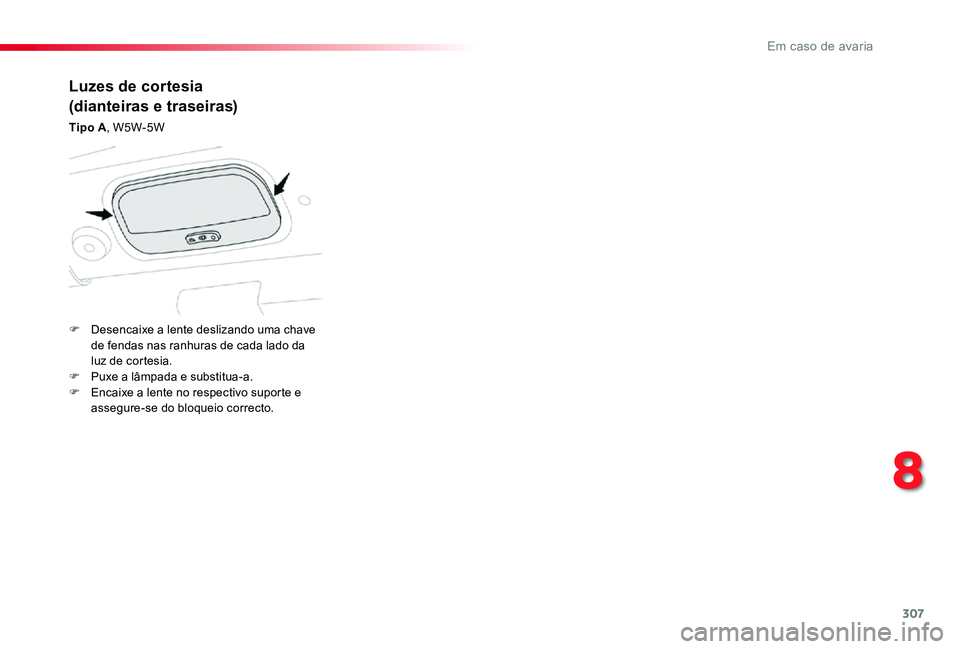

Luzes de cortesia
(dianteiras e traseiras)
Tipo A, W5W-5W
F Desencaixe a lente deslizando uma chave de fendas nas ranhuras de cada lado da luz de cortesia.F Puxe a lâmpada e substitua-a.F Encaixe a lente no respectivo suporte e assegure-se do bloqueio correcto.
8
Em caso de avaria

308
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

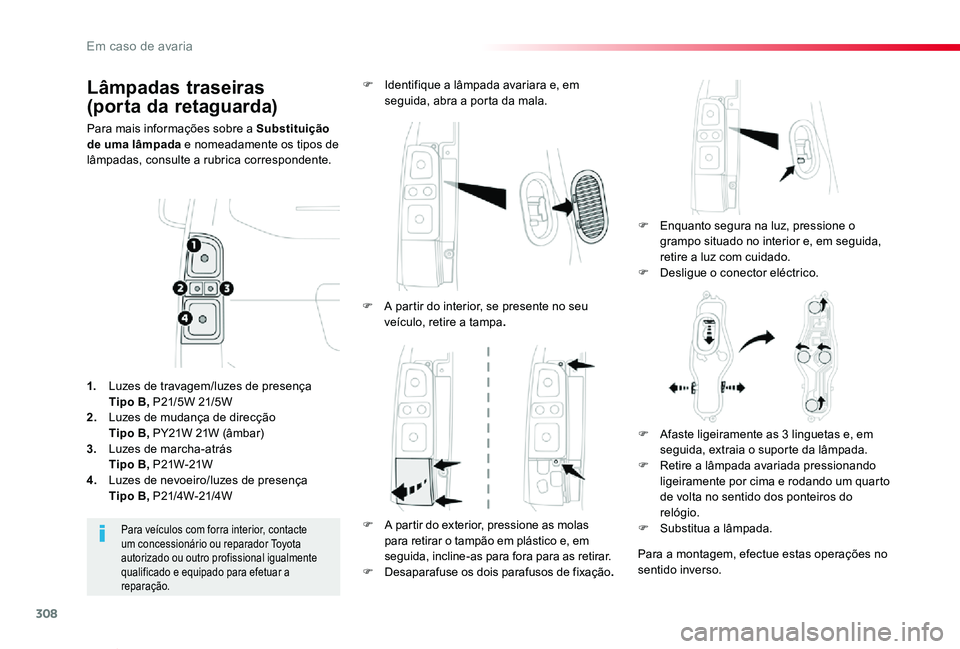

Lâmpadas traseiras
(porta da retaguarda)
Para mais informações sobre a Substituição de uma lâmpada e nomeadamente os tipos de lâmpadas, consulte a rubrica correspondente.
F Enquanto segura na luz, pressione o grampo situado no interior e, em seguida,
retire a luz com cuidado.F Desligue o conector eléctrico.
F Identifique a lâmpada avariara e, em seguida, abra a porta da mala.
Para veículos com forra interior, contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para efetuar a reparação.
1. Luzes de travagem/luzes de presença Tipo B, P21/5W 21/5W2. Luzes de mudança de direcção Tipo B, PY21W 21W (âmbar)
3. Luzes de marcha-atrás Tipo B, P21W-21W4. Luzes de nevoeiro/luzes de presença Tipo B, P21/4W-21/4W
F A partir do interior, se presente no seu veículo, retire a tampa.
F A partir do exterior, pressione as molas para retirar o tampão em plástico e, em seguida, incline-as para fora para as retirar.F Desaparafuse os dois parafusos de fixação.
F Afaste ligeiramente as 3 linguetas e, em seguida, extraia o suporte da lâmpada.F Retire a lâmpada avariada pressionando ligeiramente por cima e rodando um quarto de volta no sentido dos ponteiros do relógio.F Substitua a lâmpada.
Para a montagem, efectue estas operações no sentido inverso.
Em caso de avaria

309
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

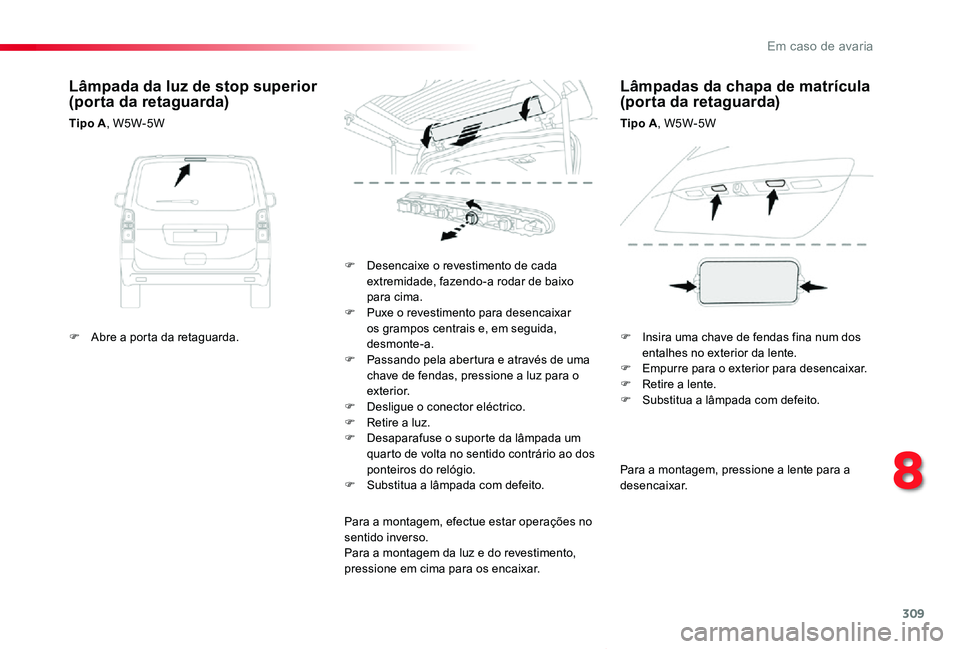

Para a montagem, pressione a lente para a desencaixar.
F Desencaixe o revestimento de cada extremidade, fazendo-a rodar de baixo para cima.F Puxe o revestimento para desencaixar os grampos centrais e, em seguida, desmonte-a.F Passando pela abertura e através de uma chave de fendas, pressione a luz para o exterior.F Desligue o conector eléctrico.F Retire a luz.F Desaparafuse o suporte da lâmpada um quarto de volta no sentido contrário ao dos ponteiros do relógio.F Substitua a lâmpada com defeito.
Para a montagem, efectue estar operações no sentido inverso.
Para a montagem da luz e do revestimento, pressione em cima para os encaixar.
Lâmpada da luz de stop superior (porta da retaguarda)
Tipo A, W5W-5W
Lâmpadas da chapa de matrícula (porta da retaguarda)
Tipo A, W5W-5W
F Abre a porta da retaguarda.F Insira uma chave de fendas fina num dos entalhes no exterior da lente.F Empurre para o exterior para desencaixar.F Retire a lente.F Substitua a lâmpada com defeito.
8
Em caso de avaria

310
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

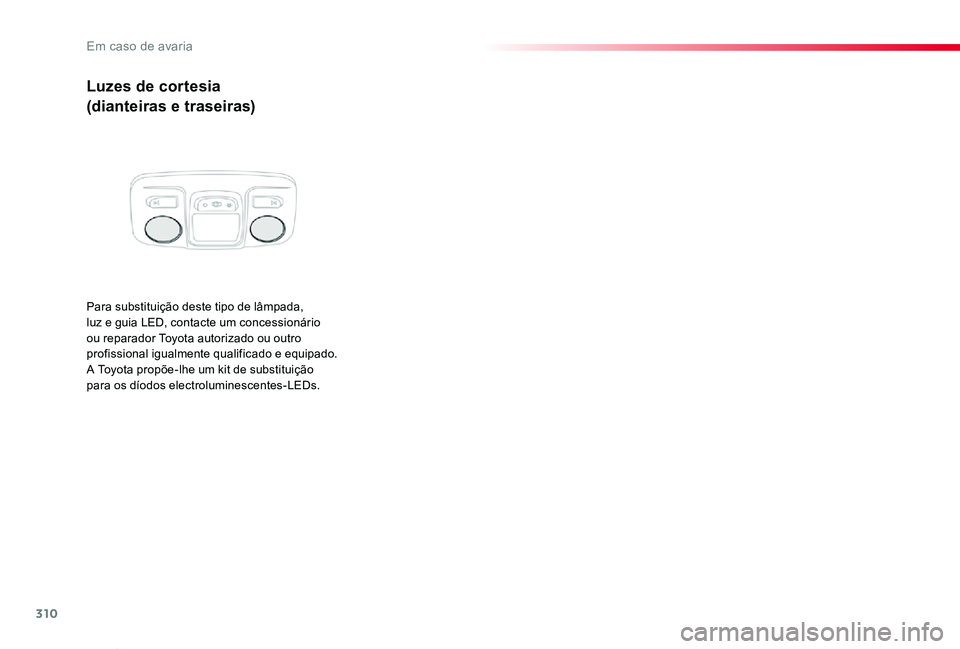

Luzes de cortesia
(dianteiras e traseiras)
Para substituição deste tipo de lâmpada, luz e guia LED, contacte um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado. A Toyota propõe-lhe um kit de substituição para os díodos electroluminescentes-LEDs.
Em caso de avaria

311
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

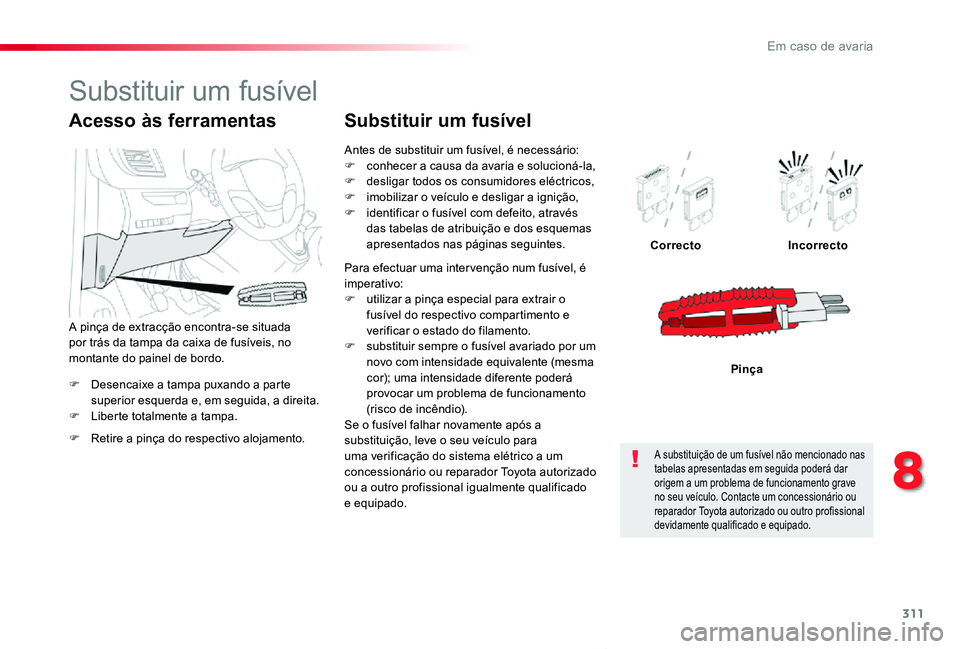

F Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.F Liberte totalmente a tampa.
CorrectoIncorrecto
Pinça
Acesso às ferramentas
F Retire a pinça do respectivo alojamento.
A pinça de extracção encontra-se situada por trás da tampa da caixa de fusíveis, no montante do painel de bordo.
Antes de substituir um fusível, é necessário:F conhecer a causa da avaria e solucioná-la,F desligar todos os consumidores eléctricos,F imobilizar o veículo e desligar a ignição,F identificar o fusível com defeito, através das tabelas de atribuição e dos esquemas apresentados nas páginas seguintes.
Substituir um fusível
Para efectuar uma inter venção num fusível, é imperativo:F utilizar a pinça especial para extrair o fusível do respectivo compartimento e verificar o estado do filamento.F substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio).Se o fusível falhar novamente após a substituição, leve o seu veículo para uma verificação do sistema elétrico a um concessionário ou reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado.
A substituição de um fusível não mencionado nas tabelas apresentadas em seguida poderá dar origem a um problema de funcionamento grave no seu veículo. Contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
Substituir um fusível
8
Em caso de avaria

312
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

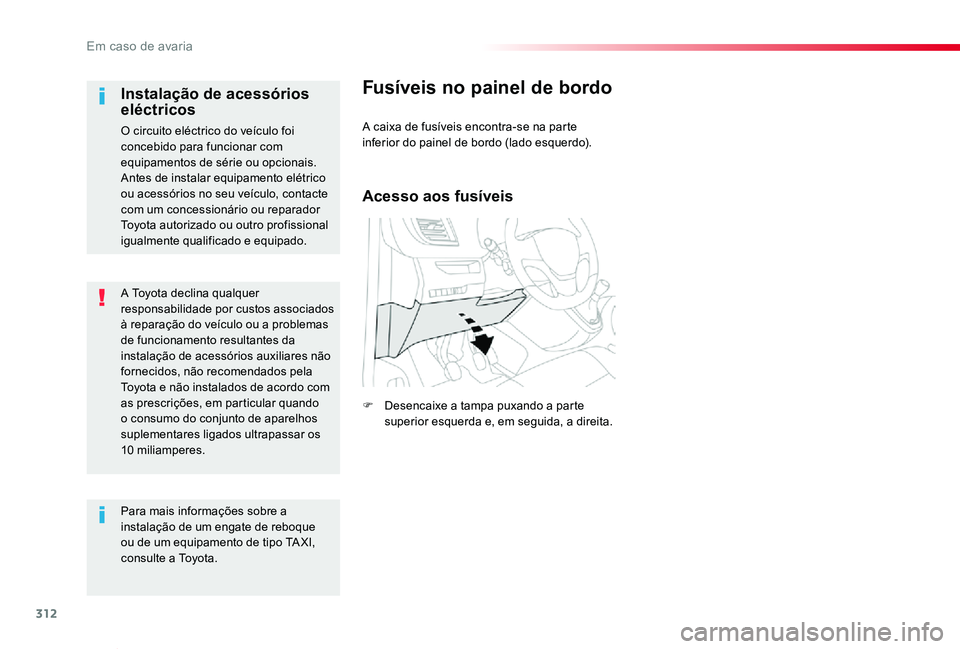

A Toyota declina qualquer responsabilidade por custos associados à reparação do veículo ou a problemas de funcionamento resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela Toyota e não instalados de acordo com as prescrições, em particular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os
10 miliamperes.
Instalação de acessórios eléctricos
O circuito eléctrico do veículo foi concebido para funcionar com equipamentos de série ou opcionais.Antes de instalar equipamento elétrico ou acessórios no seu veículo, contacte com um concessionário ou reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado.
Para mais informações sobre a instalação de um engate de reboque ou de um equipamento de tipo TA XI, consulte a Toyota.
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
