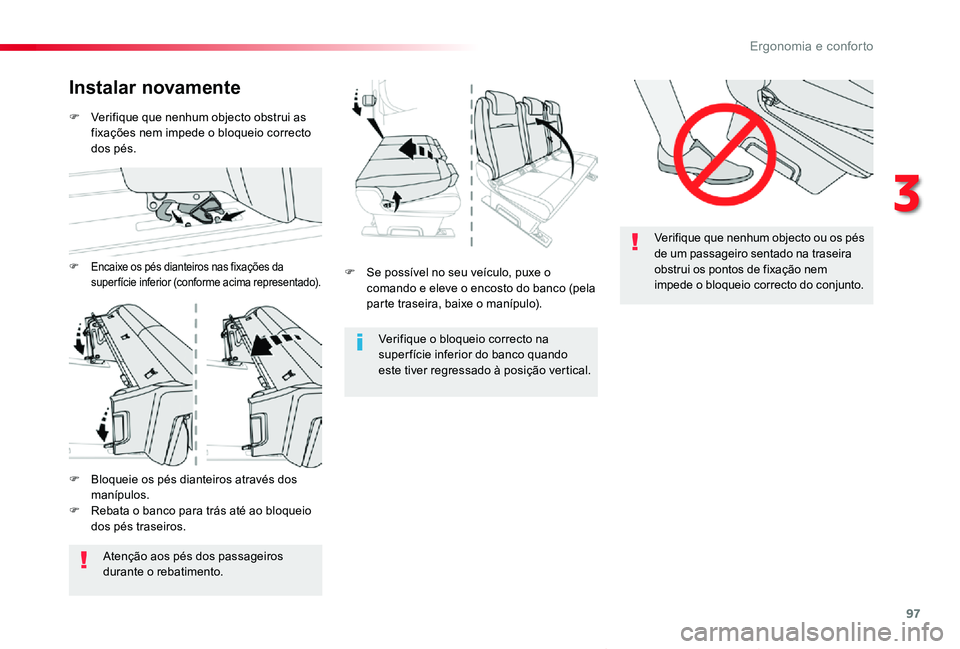

97
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Verifique que nenhum objecto ou os pés
de um passageiro sentado na traseira obstrui os pontos de fixação nem impede o bloqueio correcto do conjunto.F Se possível no seu veículo, puxe o comando e eleve o encosto do banco (pela parte traseira, baixe o manípulo).
Verifique o bloqueio correcto na super fície inferior do banco quando este tiver regressado à posição vertical.
Instalar novamente
F Encaixe os pés dianteiros nas fixações da superfície inferior (conforme acima representado).
F Verifique que nenhum objecto obstrui as fixações nem impede o bloqueio correcto dos pés.
F Bloqueie os pés dianteiros através dos manípulos.F Rebata o banco para trás até ao bloqueio dos pés traseiros.
Atenção aos pés dos passageiros durante o rebatimento.
3
Ergonomia e conforto

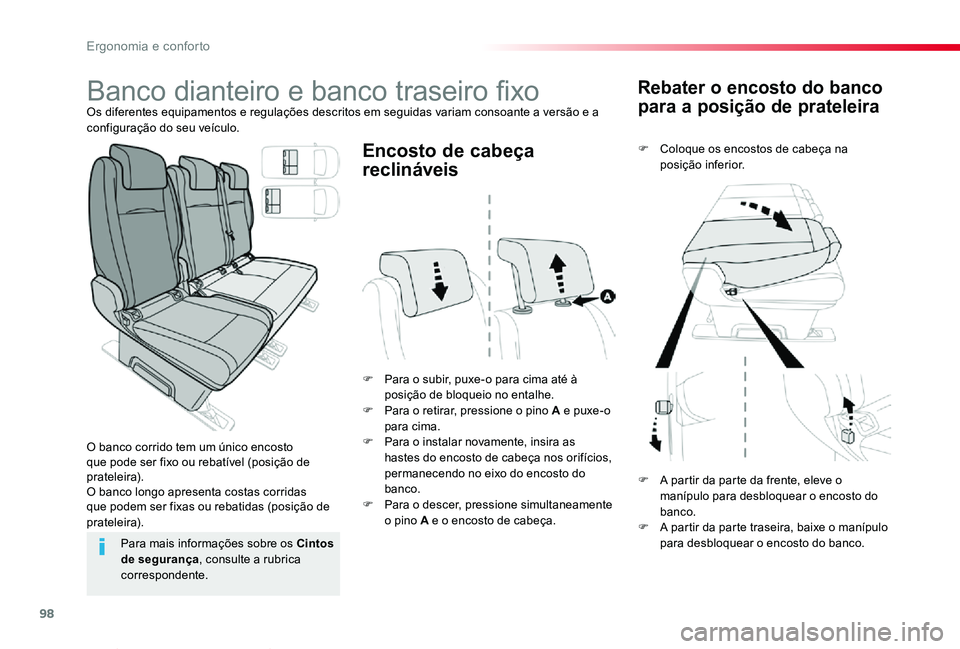

98
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Rebater o encosto do banco
para a posição de prateleira
F Coloque os encostos de cabeça na posição inferior.
F Para o subir, puxe-o para cima até à posição de bloqueio no entalhe.F Para o retirar, pressione o pino A e puxe-o para cima.F Para o instalar novamente, insira as hastes do encosto de cabeça nos orifícios, permanecendo no eixo do encosto do banco.F Para o descer, pressione simultaneamente o pino A e o encosto de cabeça.
Encosto de cabeça
reclináveis
Para mais informações sobre os Cintos de segurança, consulte a rubrica correspondente.
F A partir da parte da frente, eleve o manípulo para desbloquear o encosto do banco.F A partir da parte traseira, baixe o manípulo para desbloquear o encosto do banco.
Banco dianteiro e banco traseiro fixoOs diferentes equipamentos e regulações descritos em seguidas variam consoante a versão e a configuração do seu veículo.
O banco corrido tem um único encosto que pode ser fixo ou rebatível (posição de prateleira).O banco longo apresenta costas corridas que podem ser fixas ou rebatidas (posição de prateleira).
Ergonomia e conforto

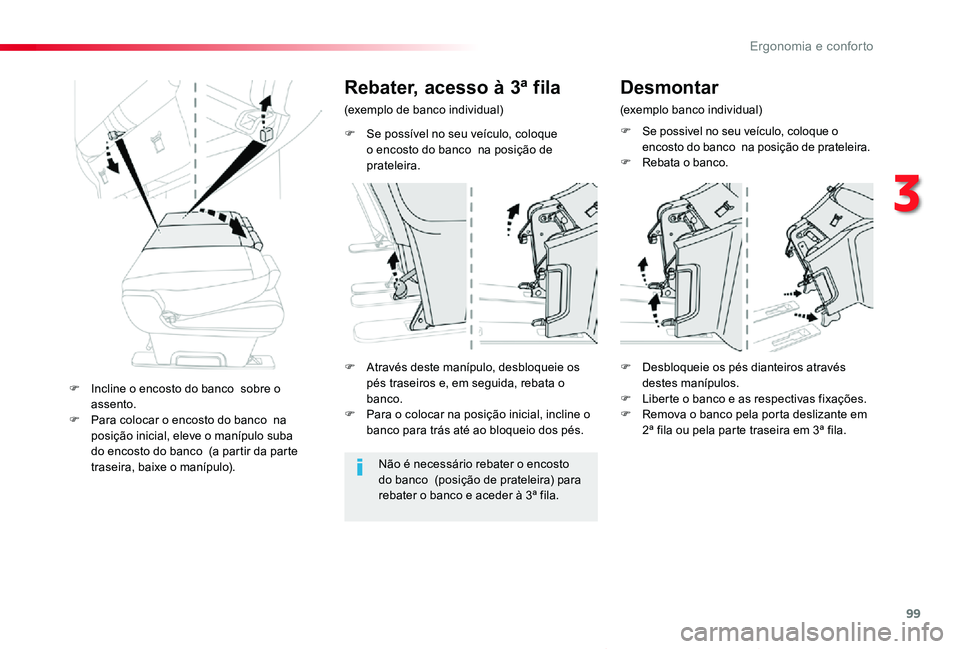

99
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
F Se possível no seu veículo, coloque o encosto do banco na posição de prateleira.
Rebater, acesso à 3ª fila
(exemplo de banco individual)
Não é necessário rebater o encosto do banco (posição de prateleira) para rebater o banco e aceder à 3ª fila.
F Através deste manípulo, desbloqueie os pés traseiros e, em seguida, rebata o banco.F Para o colocar na posição inicial, incline o banco para trás até ao bloqueio dos pés.
F Incline o encosto do banco sobre o assento.F Para colocar o encosto do banco na posição inicial, eleve o manípulo suba do encosto do banco (a partir da parte traseira, baixe o manípulo).
Desmontar
(exemplo banco individual)
F Se possivel no seu veículo, coloque o encosto do banco na posição de prateleira.F Rebata o banco.
F Desbloqueie os pés dianteiros através destes manípulos.F Liberte o banco e as respectivas fixações.F Remova o banco pela porta deslizante em 2ª fila ou pela parte traseira em 3ª fila.
3
Ergonomia e conforto

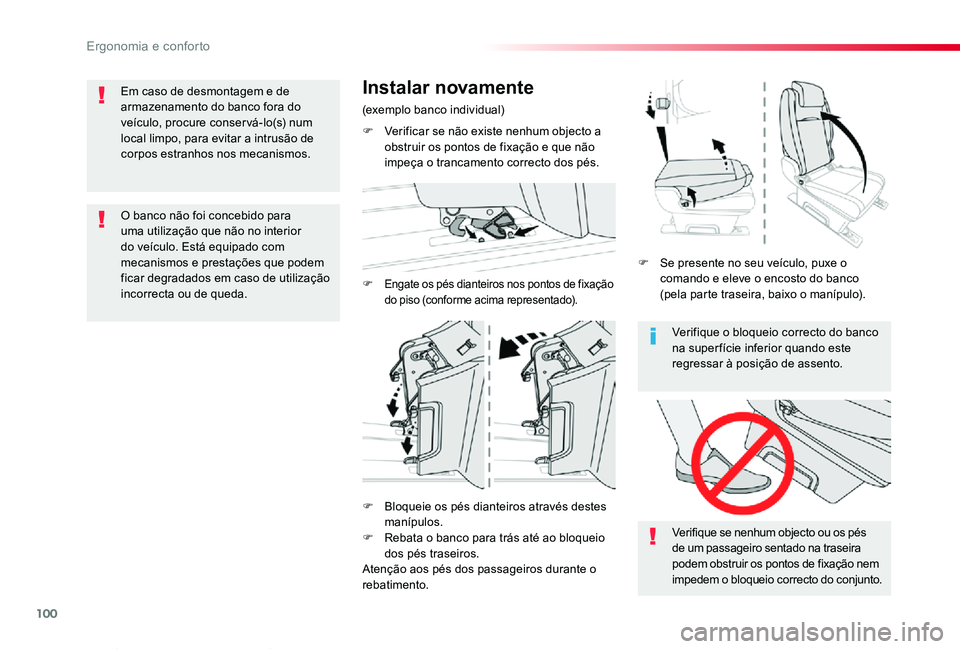

100
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Verifique o bloqueio correcto do banco na super fície inferior quando este regressar à posição de assento.
Verifique se nenhum objecto ou os pés de um passageiro sentado na traseira podem obstruir os pontos de fixação nem impedem o bloqueio correcto do conjunto.
Instalar novamente
(exemplo banco individual)
F Verificar se não existe nenhum objecto a obstruir os pontos de fixação e que não impeça o trancamento correcto dos pés.
F Engate os pés dianteiros nos pontos de fixação do piso (conforme acima representado).
F Bloqueie os pés dianteiros através destes manípulos.F Rebata o banco para trás até ao bloqueio dos pés traseiros.Atenção aos pés dos passageiros durante o rebatimento.
F Se presente no seu veículo, puxe o comando e eleve o encosto do banco (pela parte traseira, baixo o manípulo).
Em caso de desmontagem e de armazenamento do banco fora do veículo, procure conser vá-lo(s) num local limpo, para evitar a intrusão de corpos estranhos nos mecanismos.
O banco não foi concebido para uma utilização que não no interior do veículo. Está equipado com mecanismos e prestações que podem ficar degradados em caso de utilização incorrecta ou de queda.
Ergonomia e conforto

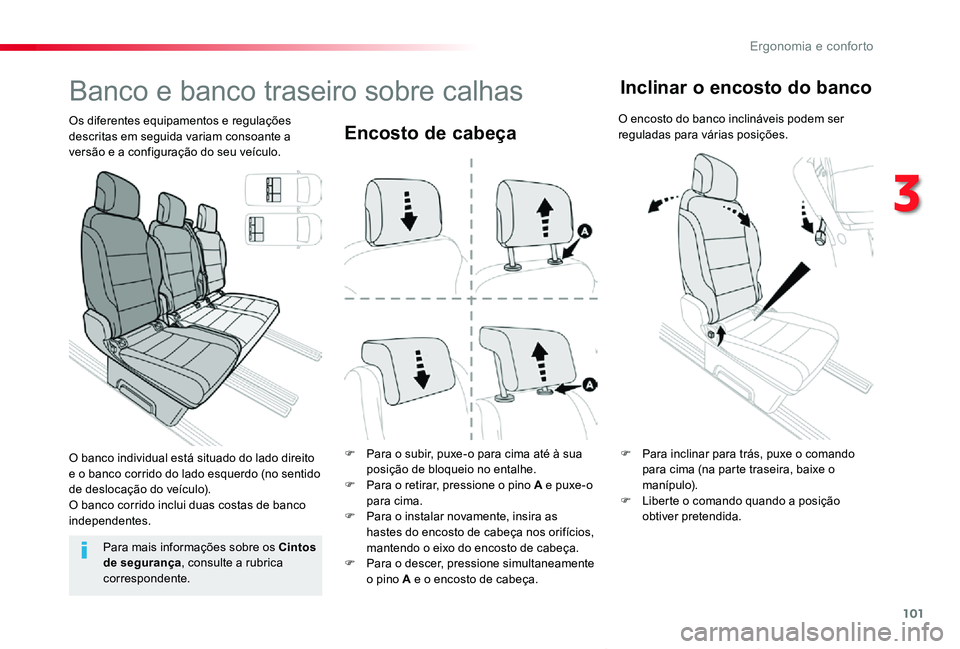

101
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Encosto de cabeça
F Para o subir, puxe-o para cima até à sua posição de bloqueio no entalhe.F Para o retirar, pressione o pino A e puxe-o para cima.F Para o instalar novamente, insira as hastes do encosto de cabeça nos orifícios, mantendo o eixo do encosto de cabeça.F Para o descer, pressione simultaneamente o pino A e o encosto de cabeça.
Banco e banco traseiro sobre calhas
Os diferentes equipamentos e regulações descritas em seguida variam consoante a versão e a configuração do seu veículo.
Para mais informações sobre os Cintos de segurança, consulte a rubrica correspondente.
F Para inclinar para trás, puxe o comando para cima (na parte traseira, baixe o m a níp u l o).F Liberte o comando quando a posição obtiver pretendida.
Inclinar o encosto do banco
O encosto do banco inclináveis podem ser reguladas para várias posições.
O banco individual está situado do lado direito e o banco corrido do lado esquerdo (no sentido de deslocação do veículo).O banco corrido inclui duas costas de banco independentes.
3
Ergonomia e conforto

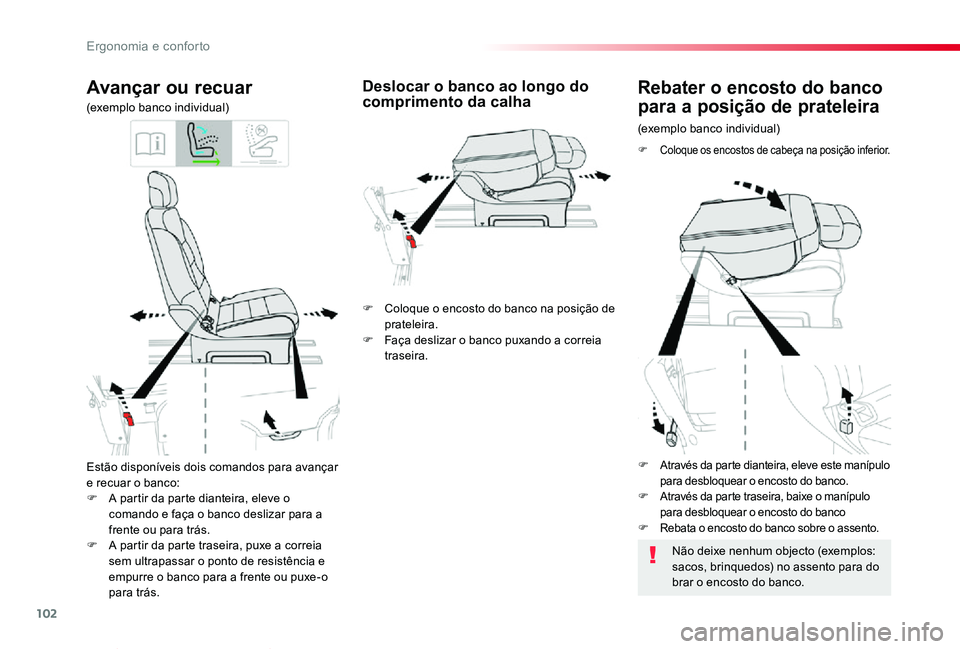

102
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Estão disponíveis dois comandos para avançar e recuar o banco:F A partir da parte dianteira, eleve o comando e faça o banco deslizar para a frente ou para trás.F A partir da parte traseira, puxe a correia sem ultrapassar o ponto de resistência e empurre o banco para a frente ou puxe-o para trás.
Avançar ou recuar
(exemplo banco individual)
(exemplo banco individual)
Rebater o encosto do banco
para a posição de prateleira
F Coloque os encostos de cabeça na posição inferior.
Deslocar o banco ao longo do comprimento da calha
Não deixe nenhum objecto (exemplos: sacos, brinquedos) no assento para do brar o encosto do banco.
F Coloque o encosto do banco na posição de prateleira.F Faça deslizar o banco puxando a correia traseira.
F Através da parte dianteira, eleve este manípulo para desbloquear o encosto do banco.F Através da parte traseira, baixe o manípulo para desbloquear o encosto do bancoF Rebata o encosto do banco sobre o assento.
Ergonomia e conforto

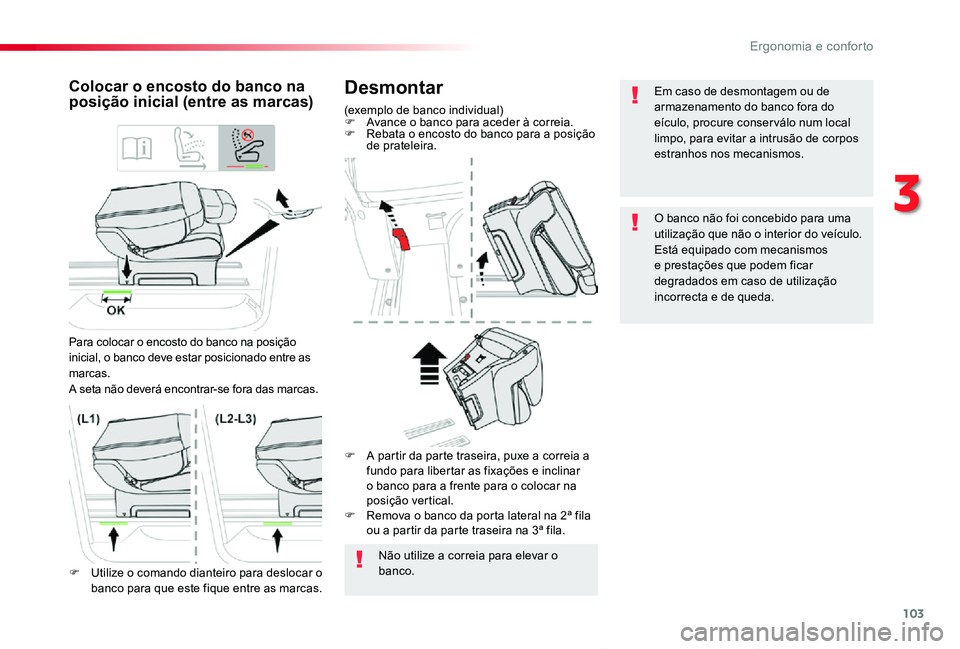

103
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
Desmontar
(exemplo de banco individual)F Avance o banco para aceder à correia.F Rebata o encosto do banco para a posição de prateleira.
Colocar o encosto do banco na posição inicial (entre as marcas)
Para colocar o encosto do banco na posição inicial, o banco deve estar posicionado entre as marcas.A seta não deverá encontrar-se fora das marcas.
Não utilize a correia para elevar o banco.F Utilize o comando dianteiro para deslocar o banco para que este fique entre as marcas.
F A partir da parte traseira, puxe a correia a fundo para libertar as fixações e inclinar o banco para a frente para o colocar na posição vertical.F Remova o banco da porta lateral na 2ª fila ou a partir da parte traseira na 3ª fila.
Em caso de desmontagem ou de armazenamento do banco fora do eículo, procure conser válo num local limpo, para evitar a intrusão de corpos estranhos nos mecanismos.
O banco não foi concebido para uma utilização que não o interior do veículo. Está equipado com mecanismos e prestações que podem ficar degradados em caso de utilização incorrecta e de queda.
3
Ergonomia e conforto

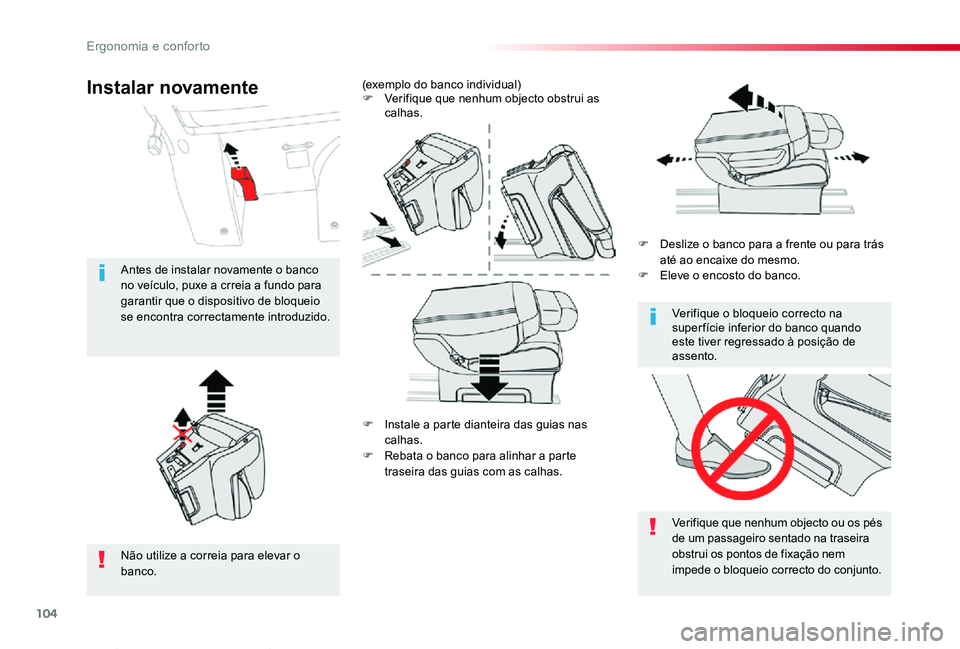

104
ProaceVerso_pt_Chap03_ergonomie-et-confort_ed2019_V02
F Instale a parte dianteira das guias nas calhas.
F Rebata o banco para alinhar a parte traseira das guias com as calhas.
F Deslize o banco para a frente ou para trás até ao encaixe do mesmo.F Eleve o encosto do banco.
(exemplo do banco individual)F Verifique que nenhum objecto obstrui as calhas.
Verifique que nenhum objecto ou os pés de um passageiro sentado na traseira obstrui os pontos de fixação nem impede o bloqueio correcto do conjunto.
Verifique o bloqueio correcto na super fície inferior do banco quando este tiver regressado à posição de assento.
Não utilize a correia para elevar o banco.
Antes de instalar novamente o banco no veículo, puxe a crreia a fundo para garantir que o dispositivo de bloqueio se encontra correctamente introduzido.
Instalar novamente
Ergonomia e conforto
