2020 TOYOTA MIRAI Manuel du propriétaire (in French)

473
8
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
En cas de problème
Si vous disposez d’une paire de câbles
de démarrage et d’un deuxième véhi-
cule équipé d’une batterie 12 volts,
vous pouvez faire démarrer votre véhi-
cule à l’aide de câbles de démarrage
en suivant les étapes ci-dessous.
1 Assurez-vous d’être muni de la clé
électronique.
Véhicules équipés d’une alarme : Lors du
branchement des câbles de démarrage (ou de survolteur), selon la situation, l’alarme peut s’activer et les portes peuvent se ver-
rouiller. ( P.90)
2Ouvrez le capot. Retirez le cou-
vercle de la boîte à fusibles.
( P.392)
Appuyez sur les languettes et soulevez le couvercle pour le retirer.
 Véhicules à conduite à gauche
 Véhicules à conduite à droite
3 Ouvrez le couvercle de la borne de
démarrage exclusive.
 Véhicules à conduite à gauche
 Véhicules à conduite à droite
Si la batterie 12 volts est
déchargée
Les procédures suivantes peuvent
être utilisées pour faire démarrer
le système de pile à combustible
si la batterie 12 volts est déchar-
gée.
Vous pouvez également faire
appel à un concessionnaire ou un
réparateur Toyota agréé ou à tout
autre réparateur qualifié.
Redémarrage du système de
pile à combustible

474
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
4Branchez une pince du câble de démarrage positif sur la partie de votre véhi-
cule et branchez la pince de l’autre extrémité du câble positif sur la partie du
deuxième véhicule. Branchez ensuite une pince du câble de démarrage négatif
sur la partie du deuxième véhicule et branchez la pince de l’autre extrémité
du câble négatif sur la partie .
Avant d’établir une connexion à un point métallique non peint , veillez à bien vérifier la zone
environnante. De plus, n’établissez pas de connexi on s’il existe un risque de contact avec des
pièces constitutives situées à proximité.
 Véhicules à conduite à gauche
 Véhicules à conduite à droite
A
B
C
D
D

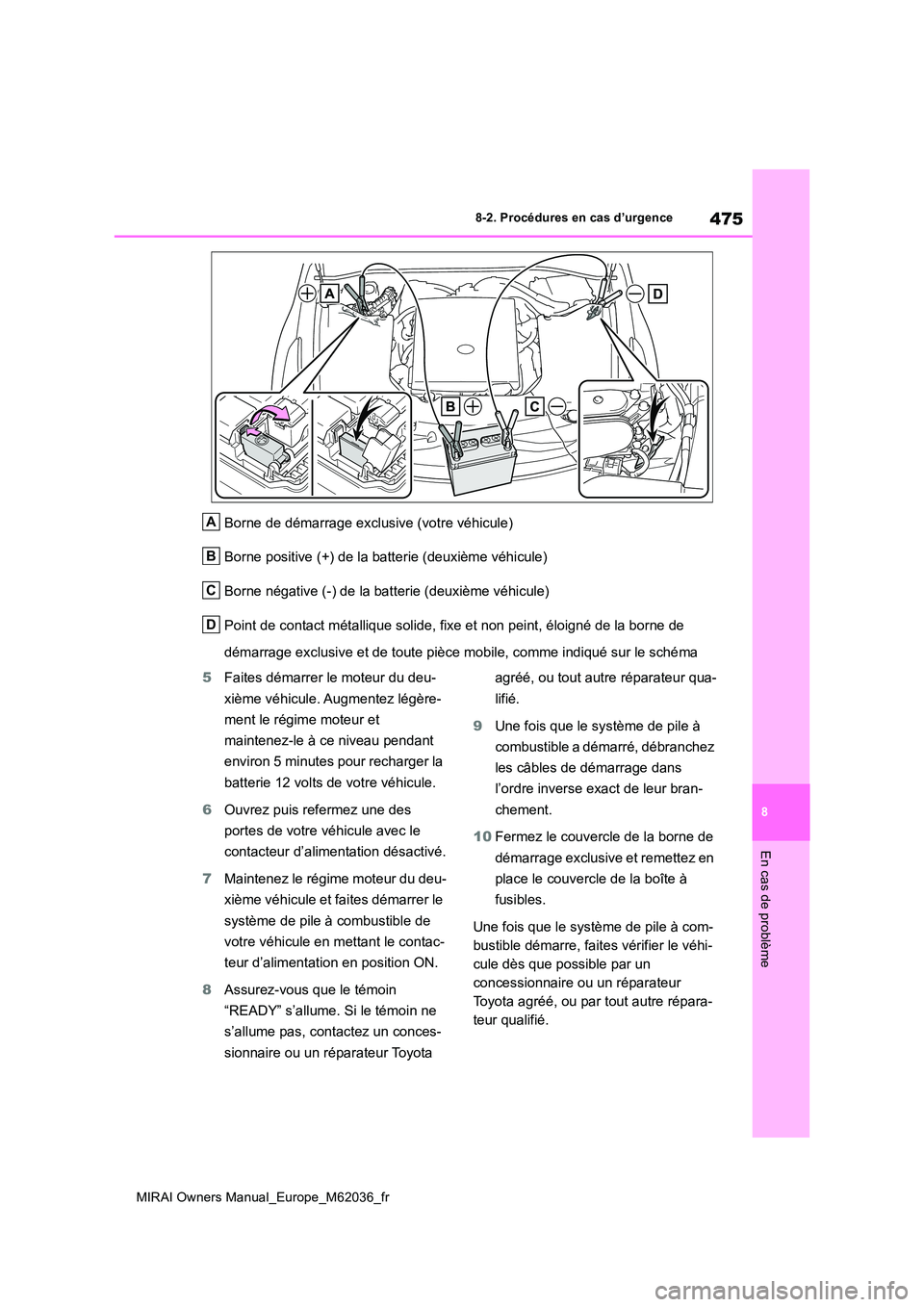

475
8
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
En cas de problème
Borne de démarrage exclusive (votre véhicule)
Borne positive (+) de la batterie (deuxième véhicule)
Borne négative (-) de la batterie (deuxième véhicule)
Point de contact métallique solide, fixe et non peint, éloigné de la borne de
démarrage exclusive et de toute pièce mobile, comme indiqué sur le schéma
5 Faites démarrer le moteur du deu-
xième véhicule. Augmentez légère-
ment le régime moteur et
maintenez-le à ce niveau pendant
environ 5 minutes pour recharger la
batterie 12 volts de votre véhicule.
6 Ouvrez puis refermez une des
portes de votre véhicule avec le
contacteur d’alimentation désactivé.
7 Maintenez le régime moteur du deu-
xième véhicule et faites démarrer le
système de pile à combustible de
votre véhicule en mettant le contac-
teur d’alimentation en position ON.
8 Assurez-vous que le témoin
“READY” s’allume. Si le témoin ne
s’allume pas, contactez un conces-
sionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qua-
lifié.
9 Une fois que le système de pile à
combustible a démarré, débranchez
les câbles de démarrage dans
l’ordre inverse exact de leur bran-
chement.
10 Fermez le couvercle de la borne de
démarrage exclusive et remettez en
place le couvercle de la boîte à
fusibles.
Une fois que le système de pile à com-
bustible démarre, faites vérifier le véhi-
cule dès que possible par un
concessionnaire ou un réparateur
Toyota agréé, ou par tout autre répara-
teur qualifié.
A
B
C
D

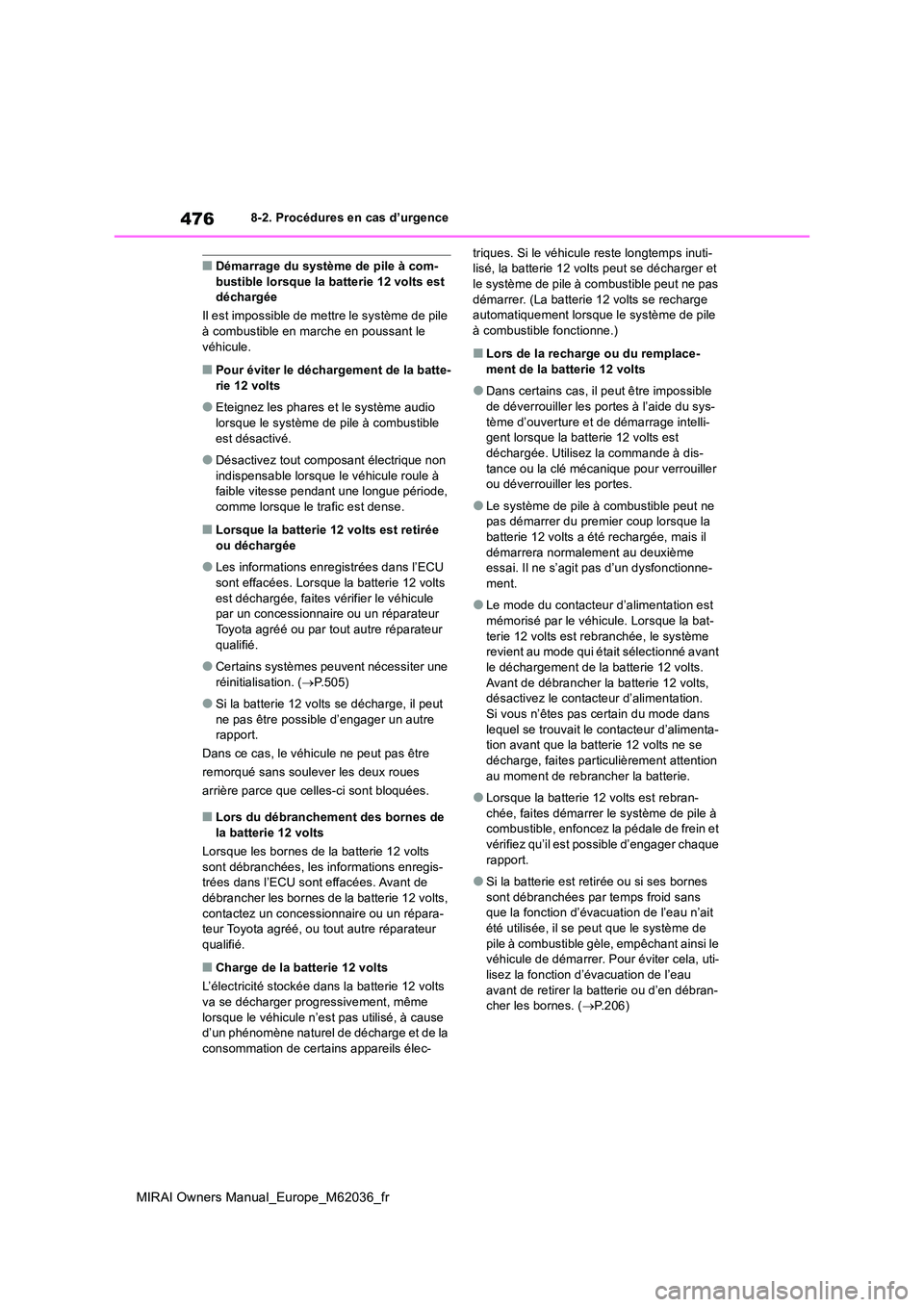

476
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
■Démarrage du système de pile à com- bustible lorsque la batterie 12 volts est déchargée
Il est impossible de mettre le système de pile
à combustible en marche en poussant le véhicule.
■Pour éviter le déchargement de la batte-rie 12 volts
●Eteignez les phares et le système audio lorsque le système de pile à combustible
est désactivé.
●Désactivez tout composant électrique non
indispensable lorsque le véhicule roule à faible vitesse pendant une longue période, comme lorsque le trafic est dense.
■Lorsque la batterie 12 volts est retirée
ou déchargée
●Les informations enregistrées dans l’ECU
sont effacées. Lorsque la batterie 12 volts est déchargée, faites vérifier le véhicule par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur qualifié.
●Certains systèmes peuvent nécessiter une réinitialisation. ( P.505)
●Si la batterie 12 volts se décharge, il peut ne pas être possible d’engager un autre rapport.
Dans ce cas, le véhicule ne peut pas être
remorqué sans soulev er les deux roues
arrière parce que celles-ci sont bloquées.
■Lors du débranchement des bornes de la batterie 12 volts
Lorsque les bornes de la batterie 12 volts
sont débranchées, les informations enregis- trées dans l’ECU sont effacées. Avant de débrancher les bornes de la batterie 12 volts,
contactez un concessionnaire ou un répara- teur Toyota agréé, ou tout autre réparateur qualifié.
■Charge de la batterie 12 volts
L’électricité stockée dans la batterie 12 volts
va se décharger progressivement, même lorsque le véhicule n’est pas utilisé, à cause d’un phénomène naturel de décharge et de la
consommation de certains appareils élec-
triques. Si le véhicule reste longtemps inuti- lisé, la batterie 12 volts peut se décharger et le système de pile à combustible peut ne pas
démarrer. (La batterie 12 volts se recharge automatiquement lorsque le système de pile à combustible fonctionne.)
■Lors de la recharge ou du remplace-
ment de la batterie 12 volts
●Dans certains cas, il peut être impossible
de déverrouiller les portes à l’aide du sys- tème d’ouverture et de démarrage intelli-gent lorsque la batterie 12 volts est
déchargée. Utilisez la commande à dis- tance ou la clé mécanique pour verrouiller ou déverrouiller les portes.
●Le système de pile à combustible peut ne pas démarrer du premier coup lorsque la
batterie 12 volts a été rechargée, mais il démarrera normalement au deuxième essai. Il ne s’agit pas d’un dysfonctionne-
ment.
●Le mode du contacteur d’alimentation est
mémorisé par le véhicule. Lorsque la bat- terie 12 volts est rebranchée, le système revient au mode qui était sélectionné avant
le déchargement de la batterie 12 volts. Avant de débrancher la batterie 12 volts, désactivez le contacteur d’alimentation.
Si vous n’êtes pas certain du mode dans lequel se trouvait le contacteur d’alimenta-tion avant que la batterie 12 volts ne se
décharge, faites particulièrement attention au moment de rebrancher la batterie.
●Lorsque la batterie 12 volts est rebran-chée, faites démarrer le système de pile à combustible, enfoncez la pédale de frein et
vérifiez qu’il est possible d’engager chaque rapport.
●Si la batterie est retirée ou si ses bornes sont débranchées par temps froid sans que la fonction d’évacuation de l’eau n’ait
été utilisée, il se peut que le système de pile à combustible gèle, empêchant ainsi le véhicule de démarrer. Pour éviter cela, uti-
lisez la fonction d’évacuation de l’eau avant de retirer la batterie ou d’en débran-cher les bornes. ( P.206)

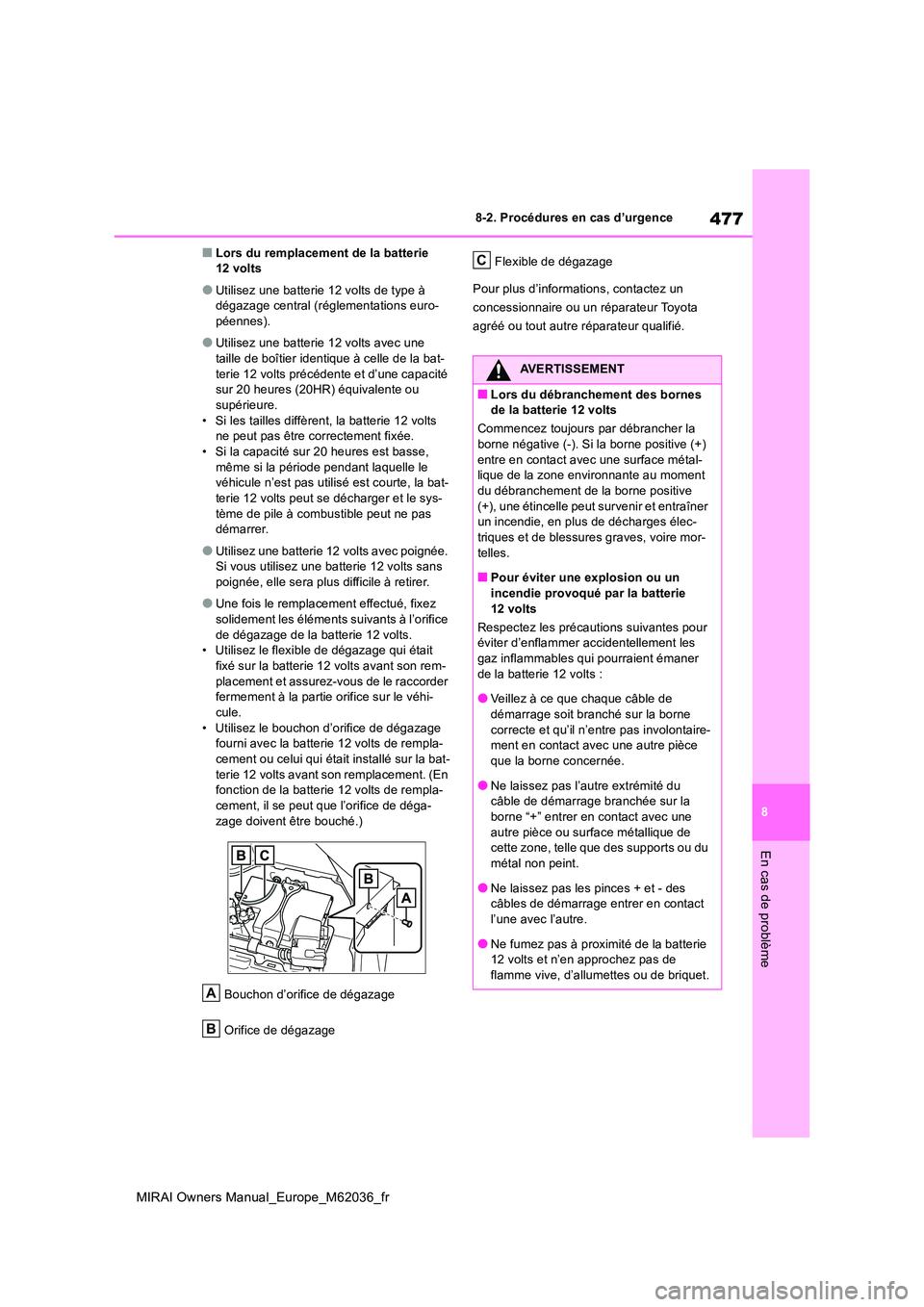

477
8
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
En cas de problème
■Lors du remplacement de la batterie 12 volts
●Utilisez une batterie 12 volts de type à dégazage central (réglementations euro-péennes).
●Utilisez une batterie 12 volts avec une taille de boîtier identique à celle de la bat-
terie 12 volts précédente et d’une capacité sur 20 heures (20HR) équivalente ou supérieure.
• Si les tailles diffèrent, la batterie 12 volts ne peut pas être correctement fixée.• Si la capacité sur 20 heures est basse,
même si la période pendant laquelle le véhicule n’est pas utilisé est courte, la bat-terie 12 volts peut se décharger et le sys-
tème de pile à combustible peut ne pas démarrer.
●Utilisez une batterie 12 volts avec poignée. Si vous utilisez une batterie 12 volts sans poignée, elle sera plus difficile à retirer.
●Une fois le remplacement effectué, fixez solidement les éléments suivants à l’orifice
de dégazage de la batterie 12 volts. • Utilisez le flexible de dégazage qui était fixé sur la batterie 12 volts avant son rem-
placement et assurez-vous de le raccorder fermement à la partie orifice sur le véhi-cule.
• Utilisez le bouchon d’orifice de dégazage fourni avec la batterie 12 volts de rempla-cement ou celui qui était installé sur la bat-
terie 12 volts avant son remplacement. (En fonction de la batterie 12 volts de rempla-cement, il se peut que l’orifice de déga-
zage doivent être bouché.)
Bouchon d’orifice de dégazage
Orifice de dégazage
Flexible de dégazage
Pour plus d’informations, contactez un
concessionnaire ou un réparateur Toyota
agréé ou tout autre réparateur qualifié.
A
B
AVERTISSEMENT
■Lors du débranchement des bornes de la batterie 12 volts
Commencez toujours par débrancher la
borne négative (-). Si la borne positive (+) entre en contact avec une surface métal-lique de la zone environnante au moment
du débranchement de la borne positive (+), une étincelle peut survenir et entraîner un incendie, en plus de décharges élec-
triques et de blessures graves, voire mor- telles.
■Pour éviter une explosion ou un
incendie provoqué par la batterie 12 volts
Respectez les précauti ons suivantes pour éviter d’enflammer accidentellement les
gaz inflammables qui pourraient émaner de la batterie 12 volts :
●Veillez à ce que chaque câble de
démarrage soit branché sur la borne correcte et qu’il n’entre pas involontaire-ment en contact avec une autre pièce
que la borne concernée.
●Ne laissez pas l’autre extrémité du câble de démarrage branchée sur la
borne “+” entrer en contact avec une autre pièce ou surface métallique de cette zone, telle que des supports ou du
métal non peint.
●Ne laissez pas les pinces + et - des câbles de démarrage entrer en contact
l’une avec l’autre.
●Ne fumez pas à proximité de la batterie 12 volts et n’en approchez pas de
flamme vive, d’allumettes ou de briquet.
C

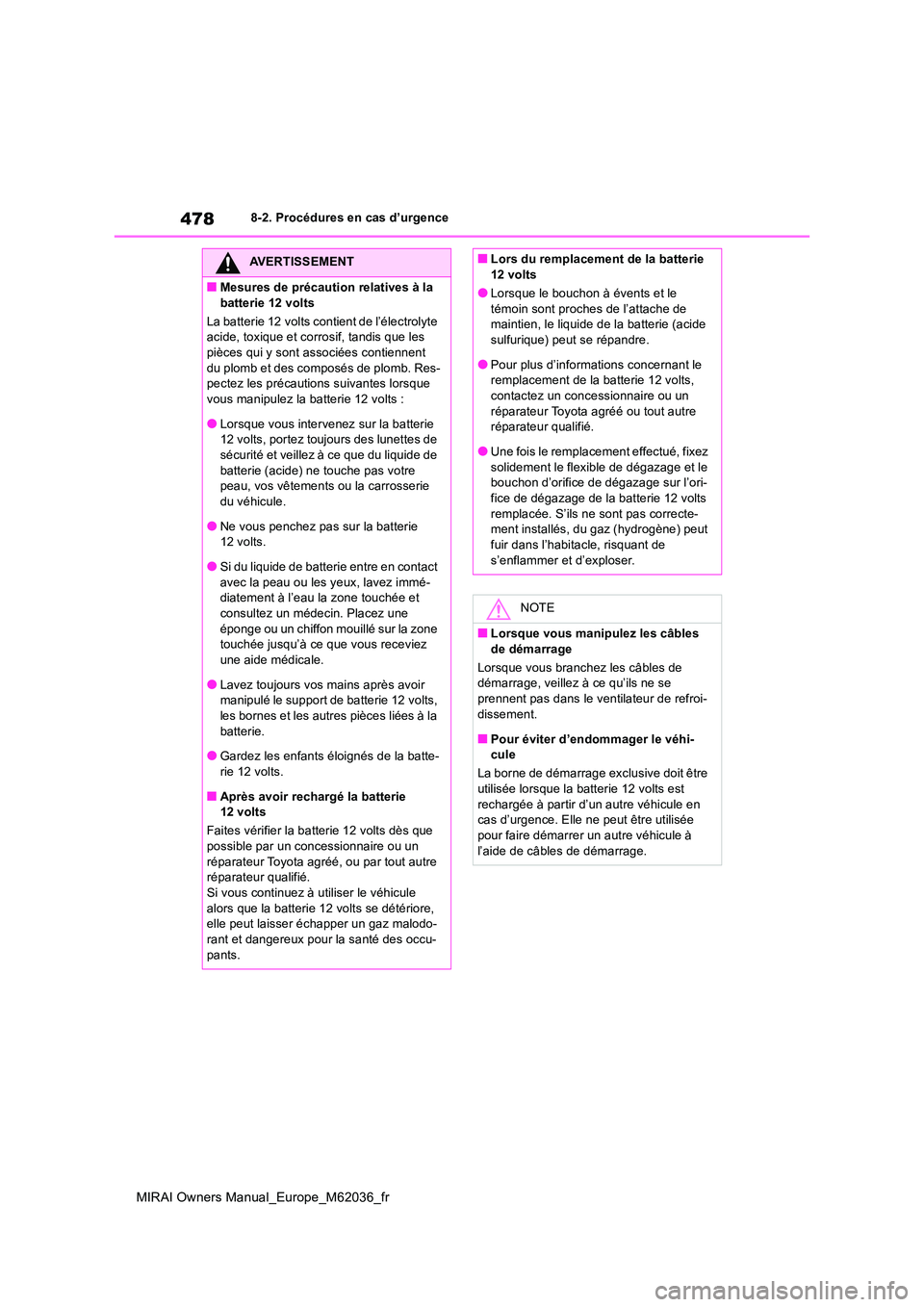

478
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
AVERTISSEMENT
■Mesures de précaution relatives à la
batterie 12 volts
La batterie 12 volts contient de l’électrolyte acide, toxique et corrosif, tandis que les pièces qui y sont associées contiennent
du plomb et des composés de plomb. Res- pectez les précautions suivantes lorsque vous manipulez la batterie 12 volts :
●Lorsque vous intervenez sur la batterie 12 volts, portez toujours des lunettes de sécurité et veillez à ce que du liquide de
batterie (acide) ne touche pas votre peau, vos vêtements ou la carrosserie du véhicule.
●Ne vous penchez pas sur la batterie 12 volts.
●Si du liquide de batterie entre en contact
avec la peau ou les yeux, lavez immé- diatement à l’eau la zone touchée et consultez un médecin. Placez une
éponge ou un chiffon mouillé sur la zone touchée jusqu’à ce que vous receviez une aide médicale.
●Lavez toujours vos mains après avoir manipulé le support de batterie 12 volts,
les bornes et les autres pièces liées à la batterie.
●Gardez les enfants éloignés de la batte-
rie 12 volts.
■Après avoir rechargé la batterie 12 volts
Faites vérifier la batterie 12 volts dès que
possible par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur qualifié.
Si vous continuez à utiliser le véhicule alors que la batterie 12 volts se détériore, elle peut laisser échapper un gaz malodo-
rant et dangereux pour la santé des occu- pants.
■Lors du remplacement de la batterie 12 volts
●Lorsque le bouchon à évents et le
témoin sont proches de l’attache de maintien, le liquide de la batterie (acide sulfurique) peut se répandre.
●Pour plus d’informations concernant le remplacement de la batterie 12 volts, contactez un concessionnaire ou un
réparateur Toyota agréé ou tout autre réparateur qualifié.
●Une fois le remplacement effectué, fixez
solidement le flexible de dégazage et le bouchon d’orifice de dégazage sur l’ori-fice de dégazage de la batterie 12 volts
remplacée. S’ils ne sont pas correcte- ment installés, du gaz (hydrogène) peut fuir dans l’habitacle, risquant de
s’enflammer et d’exploser.
NOTE
■Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne se
prennent pas dans le ventilateur de refroi- dissement.
■Pour éviter d’endommager le véhi-cule
La borne de démarrage exclusive doit être utilisée lorsque la batterie 12 volts est
rechargée à partir d’un autre véhicule en cas d’urgence. Elle ne peut être utilisée pour faire démarrer un autre véhicule à
l’aide de câbles de démarrage.

479
8
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
En cas de problèmeEtiquette
Réservoir de liquide de refroidissement de la pile à combustible
Réservoir de liquide de refroidissement de l’inverseur
Si votre véhicule surchauffe
Les situations suivantes peuvent indiquer que votre véhicule surchauffe.
 Le voyant de température élevée du liquide de refroidissement (P.444)
s’allume ou clignote, ou une perte de puissance du système de pile à combus-
tible est ressentie. (Par exemple, la vitesse du véhicule n’augmente pas.)
 Le voyant de surchauffe du système de pile à combustible (P.444) s’allume.
De la vapeur s’échappe de sous le capot.
Nom des pièces de refroidissement
A
B
C

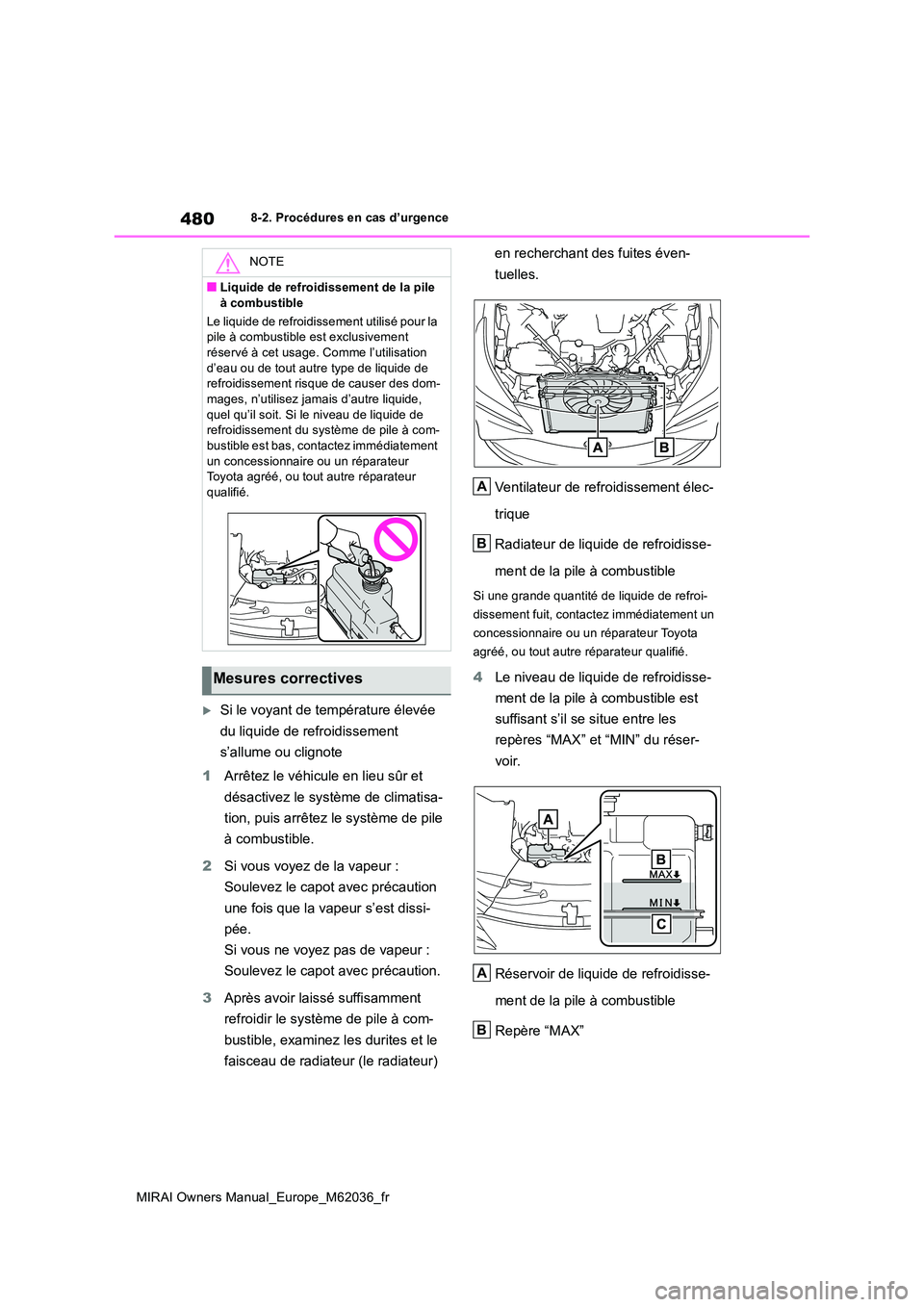

480
MIRAI Owners Manual_Europe_M62036_fr
8-2. Procédures en cas d’urgence
Si le voyant de température élevée
du liquide de refroidissement
s’allume ou clignote
1 Arrêtez le véhicule en lieu sûr et
désactivez le système de climatisa-
tion, puis arrêtez le système de pile
à combustible.
2 Si vous voyez de la vapeur :
Soulevez le capot avec précaution
une fois que la vapeur s’est dissi-
pée.
Si vous ne voyez pas de vapeur :
Soulevez le capot avec précaution.
3 Après avoir laissé suffisamment
refroidir le système de pile à com-
bustible, examinez les durites et le
faisceau de radiateur (le radiateur)
en recherchant des fuites éven-
tuelles.
Ventilateur de refroidissement élec-
trique
Radiateur de liquide de refroidisse-
ment de la pile à combustible
Si une grande quantité de liquide de refroi-
dissement fuit, contactez immédiatement un
concessionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qualifié.
4 Le niveau de liquide de refroidisse-
ment de la pile à combustible est
suffisant s’il se situe entre les
repères “MAX” et “MIN” du réser-
voir.
Réservoir de liquide de refroidisse-
ment de la pile à combustible
Repère “MAX”
NOTE
■Liquide de refroidissement de la pile
à combustible
Le liquide de refroidissement utilisé pour la pile à combustible est exclusivement réservé à cet usage. Comme l’utilisation
d’eau ou de tout autre type de liquide de refroidissement risque de causer des dom-mages, n’utilisez jamais d’autre liquide,
quel qu’il soit. Si le niveau de liquide de refroidissement du système de pile à com-bustible est bas, contactez immédiatement
un concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
Mesures correctives
A
B
A
B
