2020 TOYOTA MIRAI Manuel du propriétaire (in French)

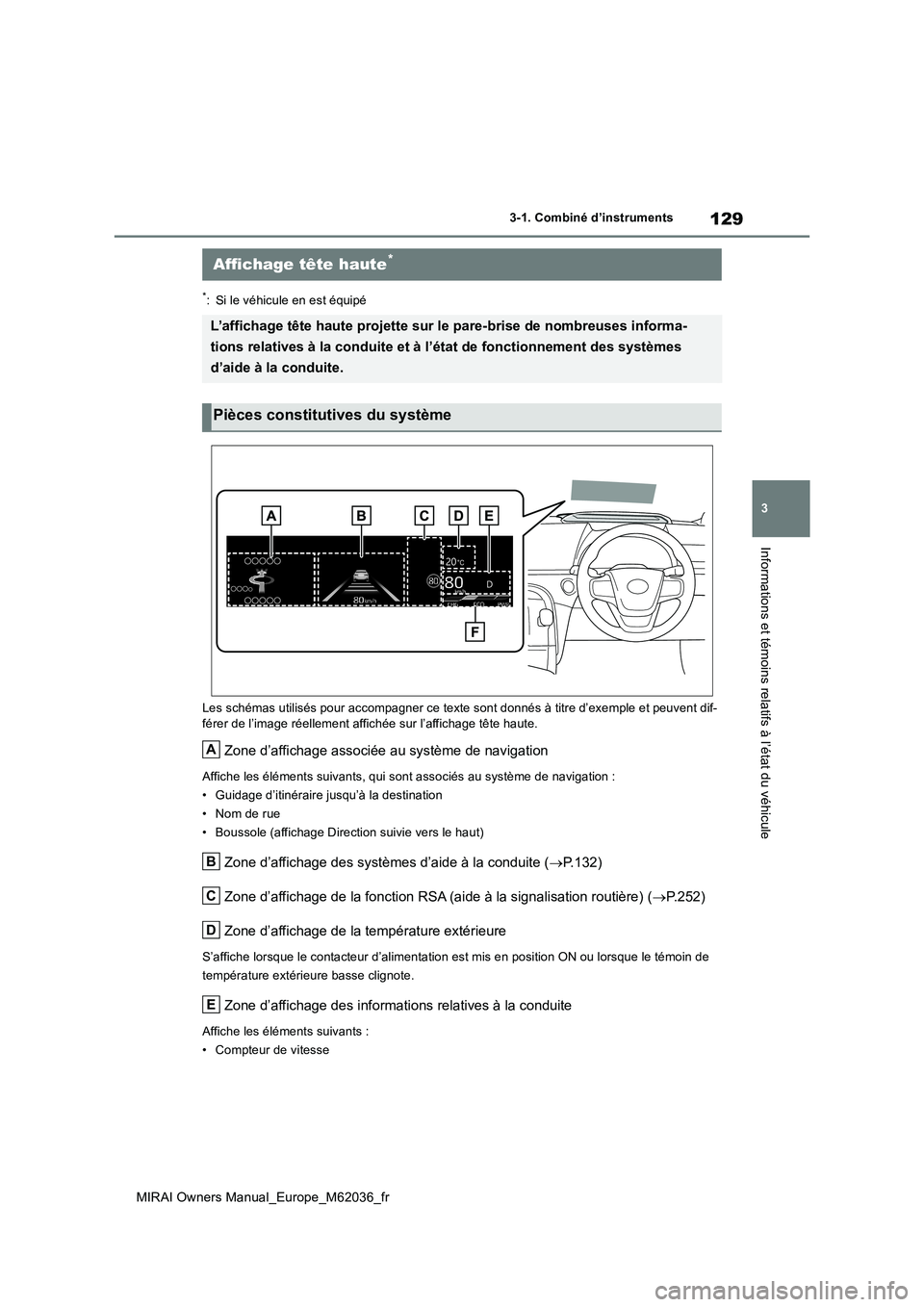

129
3
MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
*: Si le véhicule en est équipé
Les schémas utilisés pour accompagner ce texte s ont donnés à titre d’exemple et peuvent dif-
férer de l’image réellement affichée sur l’affichage tête haute.
Zone d’affichage associée au système de navigation
Affiche les éléments suivants, qui s ont associés au système de navigation :
• Guidage d’itinéraire jusqu’à la destination
• Nom de rue
• Boussole (affichage Direction suivie vers le haut)
Zone d’affichage des systèmes d’aide à la conduite ( P.132)
Zone d’affichage de la fonction RSA (aide à la signalisation routière) ( P.252)
Zone d’affichage de la température extérieure
S’affiche lorsque le contacteur d’alimentation est mis en position ON ou lorsque le témoin de
température extérieure basse clignote.
Zone d’affichage des informations relatives à la conduite
Affiche les éléments suivants :
• Compteur de vitesse
Affichage tête haute*
L’affichage tête haute projette sur le pare-brise de nombreuses informa-
tions relatives à la conduite et à l’état de fonctionnement des systèmes
d’aide à la conduite.
Pièces constitutives du système
A
B
C
D
E

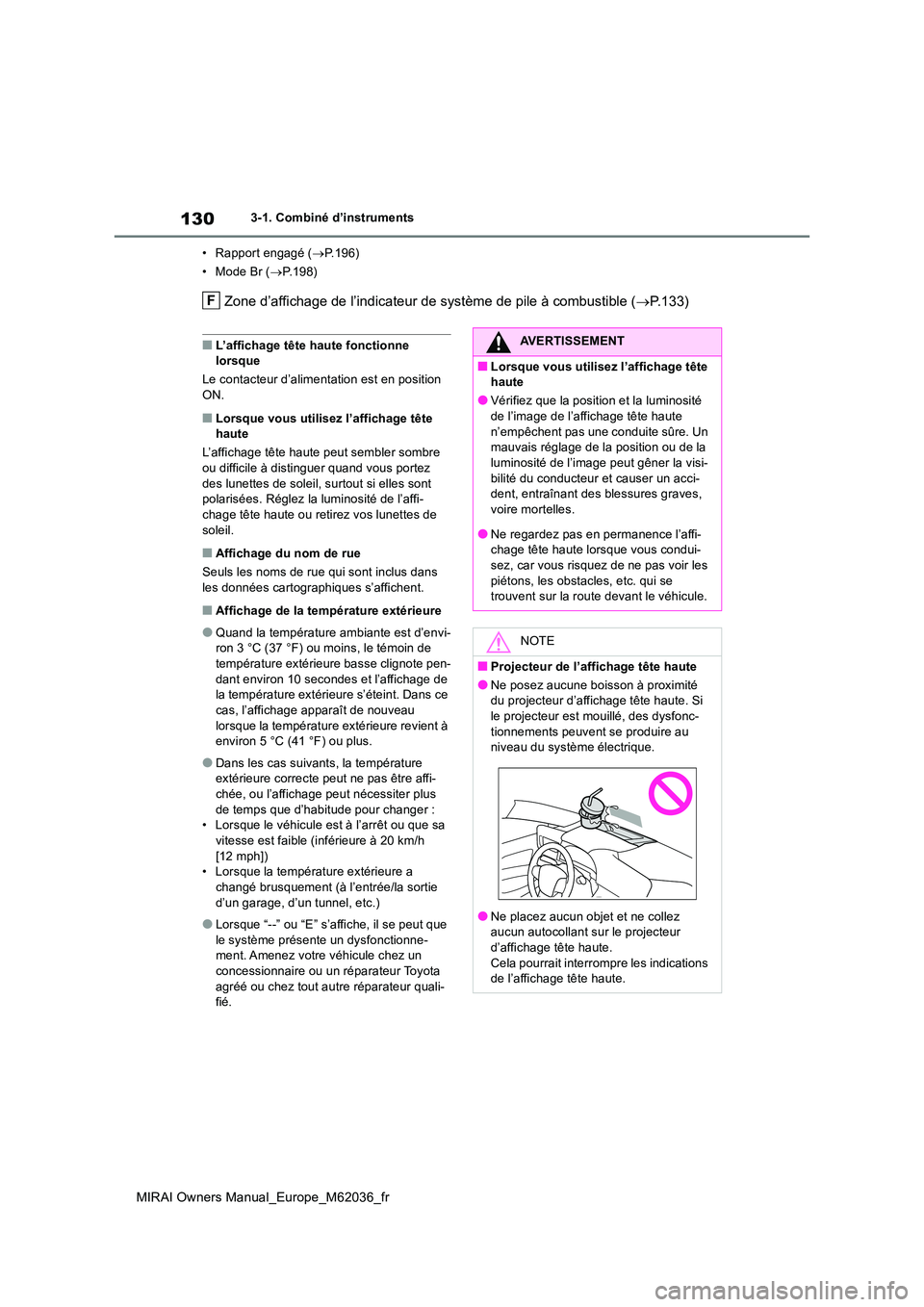

130
MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
• Rapport engagé ( P.196)
• Mode Br ( P.198)
Zone d’affichage de l’indicateur de système de pile à combustible (P.133)
■L’affichage tête haute fonctionne lorsque
Le contacteur d’aliment ation est en position
ON.
■Lorsque vous utilisez l’affichage tête haute
L’affichage tête haute peut sembler sombre ou difficile à distinguer quand vous portez
des lunettes de soleil, surtout si elles sont polarisées. Réglez la luminosité de l’affi-chage tête haute ou retirez vos lunettes de
soleil.
■Affichage du nom de rue
Seuls les noms de rue qui sont inclus dans les données cartographiques s’affichent.
■Affichage de la température extérieure
●Quand la température ambiante est d’envi-ron 3 °C (37 °F) ou moins, le témoin de température extérieur e basse clignote pen-
dant environ 10 secondes et l’affichage de la température extérieure s’éteint. Dans ce cas, l’affichage apparaît de nouveau
lorsque la température extérieure revient à environ 5 °C (41 °F) ou plus.
●Dans les cas suivants, la température extérieure correcte peut ne pas être affi-chée, ou l’affichage peut nécessiter plus
de temps que d’habitude pour changer : • Lorsque le véhicule est à l’arrêt ou que sa vitesse est faible (inférieure à 20 km/h
[12 mph]) • Lorsque la température extérieure a changé brusquement (à l’entrée/la sortie
d’un garage, d’un tunnel, etc.)
●Lorsque “--” ou “E” s’affiche, il se peut que
le système présente un dysfonctionne- ment. Amenez votre véhicule chez un concessionnaire ou un réparateur Toyota
agréé ou chez tout autre réparateur quali- fié.
F
AVERTISSEMENT
■Lorsque vous utilisez l’affichage tête haute
●Vérifiez que la position et la luminosité
de l’image de l’affichage tête haute n’empêchent pas une conduite sûre. Un mauvais réglage de la position ou de la
luminosité de l’image peut gêner la visi- bilité du conducteur et causer un acci- dent, entraînant des blessures graves,
voire mortelles.
●Ne regardez pas en permanence l’affi- chage tête haute lorsque vous condui-
sez, car vous risquez de ne pas voir les piétons, les obstacles, etc. qui se trouvent sur la route devant le véhicule.
NOTE
■Projecteur de l’affichage tête haute
●Ne posez aucune boisson à proximité du projecteur d’affichage tête haute. Si le projecteur est mouillé, des dysfonc-
tionnements peuvent se produire au niveau du système électrique.
●Ne placez aucun objet et ne collez aucun autocollant sur le projecteur
d’affichage tête haute. Cela pourrait interrompre les indications de l’affichage tête haute.

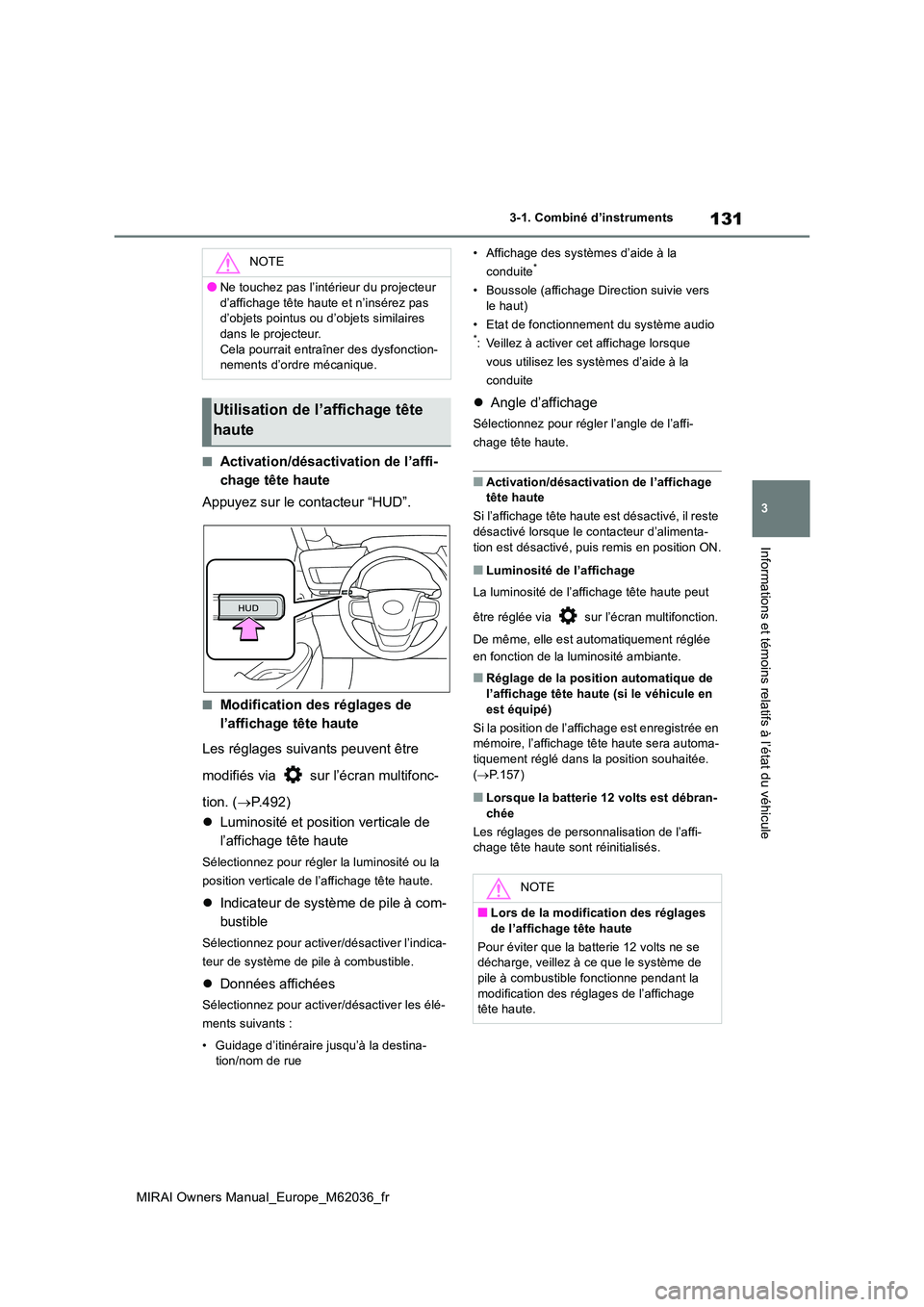

131
3
MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
■Activation/désactivation de l’affi-
chage tête haute
Appuyez sur le contacteur “HUD”.
■Modification des réglages de
l’affichage tête haute
Les réglages suivants peuvent être
modifiés via sur l’écran multifonc-
tion. ( P.492)
 Luminosité et position verticale de
l’affichage tête haute
Sélectionnez pour régler la luminosité ou la
position verticale de l’affichage tête haute.
 Indicateur de système de pile à com-
bustible
Sélectionnez pour activer/désactiver l’indica-
teur de système de pile à combustible.
 Données affichées
Sélectionnez pour activer/désactiver les élé-
ments suivants :
• Guidage d’itinéraire jusqu’à la destina- tion/nom de rue
• Affichage des systèmes d’aide à la
conduite*
• Boussole (affichage Direction suivie vers le haut)
• Etat de fonctionnement du système audio*: Veillez à activer cet affichage lorsque
vous utilisez les systèmes d’aide à la
conduite
 Angle d’affichage
Sélectionnez pour régler l’angle de l’affi-
chage tête haute.
■Activation/désactivation de l’affichage tête haute
Si l’affichage tête haute est désactivé, il reste
désactivé lorsque le contacteur d’alimenta- tion est désactivé, puis remis en position ON.
■Luminosité de l’affichage
La luminosité de l’affichage tête haute peut
être réglée via sur l’écran multifonction.
De même, elle est automatiquement réglée
en fonction de la luminosité ambiante.
■Réglage de la position automatique de l’affichage tête haute (si le véhicule en
est équipé)
Si la position de l’affichage est enregistrée en mémoire, l’affichage tête haute sera automa-tiquement réglé dans la position souhaitée.
( P.157)
■Lorsque la batterie 12 volts est débran- chée
Les réglages de pers onnalisation de l’affi- chage tête haute sont réinitialisés.
NOTE
●Ne touchez pas l’intérieur du projecteur
d’affichage tête haute et n’insérez pas d’objets pointus ou d’objets similaires dans le projecteur.
Cela pourrait entraîner des dysfonction- nements d’ordre mécanique.
Utilisation de l’affichage tête
haute
NOTE
■Lors de la modification des réglages de l’affichage tête haute
Pour éviter que la batterie 12 volts ne se décharge, veillez à ce que le système de
pile à combustible fonctionne pendant la modification des réglages de l’affichage tête haute.

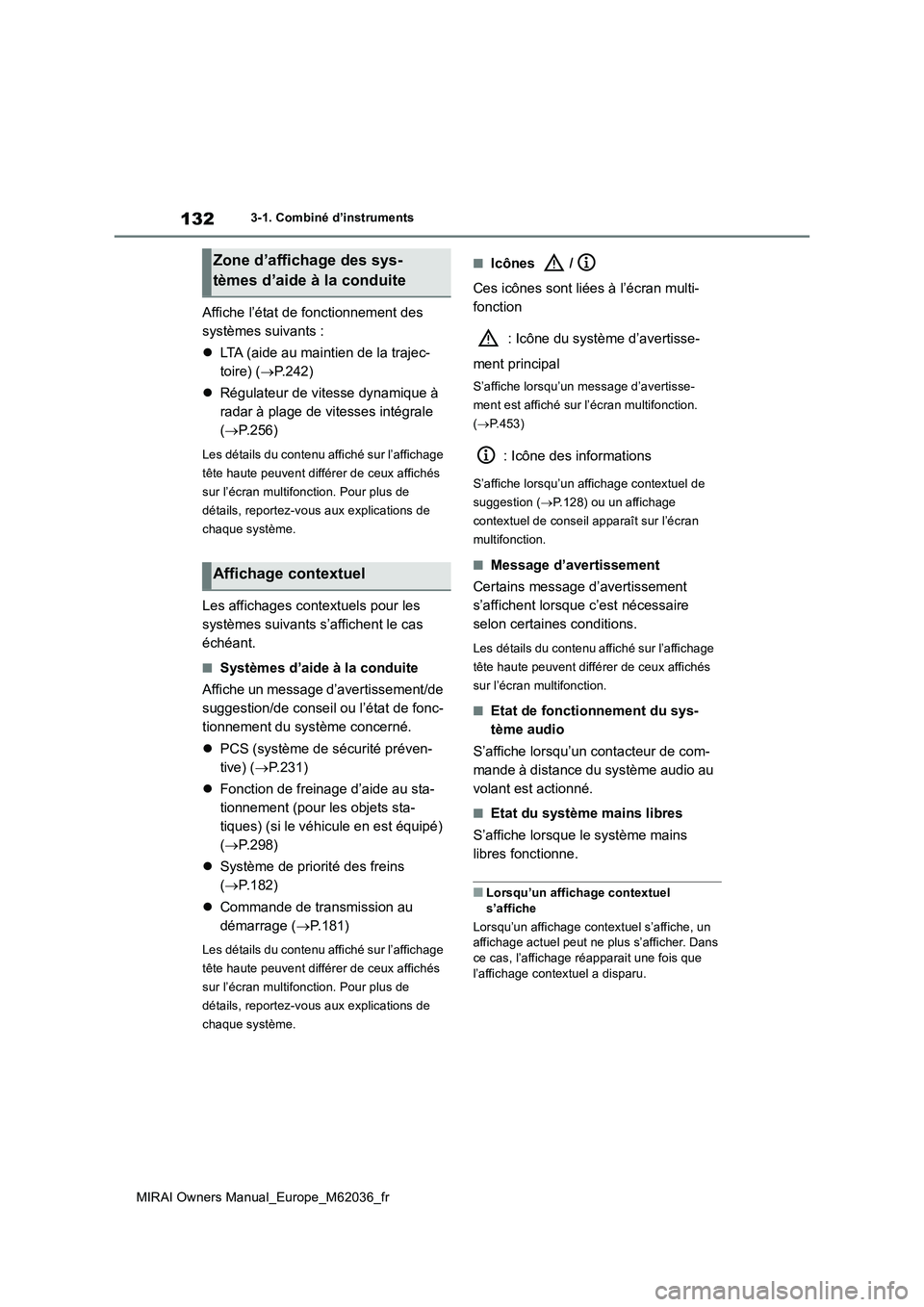

132
MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
Affiche l’état de fonctionnement des
systèmes suivants :
 LTA (aide au maintien de la trajec-
toire) ( P.242)
 Régulateur de vitesse dynamique à
radar à plage de vitesses intégrale
( P.256)
Les détails du contenu affiché sur l’affichage
tête haute peuvent différer de ceux affichés
sur l’écran multifonction. Pour plus de
détails, reportez-vous aux explications de
chaque système.
Les affichages contextuels pour les
systèmes suivants s’affichent le cas
échéant.
■Systèmes d’aide à la conduite
Affiche un message d’avertissement/de
suggestion/de conseil ou l’état de fonc-
tionnement du système concerné.
 PCS (système de sécurité préven-
tive) ( P.231)
 Fonction de freinage d’aide au sta-
tionnement (pour les objets sta-
tiques) (si le véhicule en est équipé)
( P.298)
 Système de priorité des freins
( P.182)
 Commande de transmission au
démarrage ( P.181)
Les détails du contenu affiché sur l’affichage
tête haute peuvent différer de ceux affichés
sur l’écran multifonction. Pour plus de
détails, reportez-vous aux explications de
chaque système.
■Icônes /
Ces icônes sont liées à l’écran multi-
fonction
: Icône du système d’avertisse-
ment principal
S’affiche lorsqu’un message d’avertisse-
ment est affiché sur l’écran multifonction.
( P.453)
: Icône des informations
S’affiche lorsqu’un affichage contextuel de
suggestion ( P.128) ou un affichage
contextuel de consei l apparaît sur l’écran
multifonction.
■Message d’avertissement
Certains message d’avertissement
s’affichent lorsque c’est nécessaire
selon certaines conditions.
Les détails du contenu affiché sur l’affichage
tête haute peuvent différer de ceux affichés
sur l’écran multifonction.
■Etat de fonctionnement du sys-
tème audio
S’affiche lorsqu’un contacteur de com-
mande à distance du système audio au
volant est actionné.
■Etat du système mains libres
S’affiche lorsque le système mains
libres fonctionne.
■Lorsqu’un affichage contextuel s’affiche
Lorsqu’un affichage contextuel s’affiche, un affichage actuel peut ne plus s’afficher. Dans
ce cas, l’affichage réapparait une fois que l’affichage contextuel a disparu.
Zone d’affichage des sys-
tèmes d’aide à la conduite
Affichage contextuel

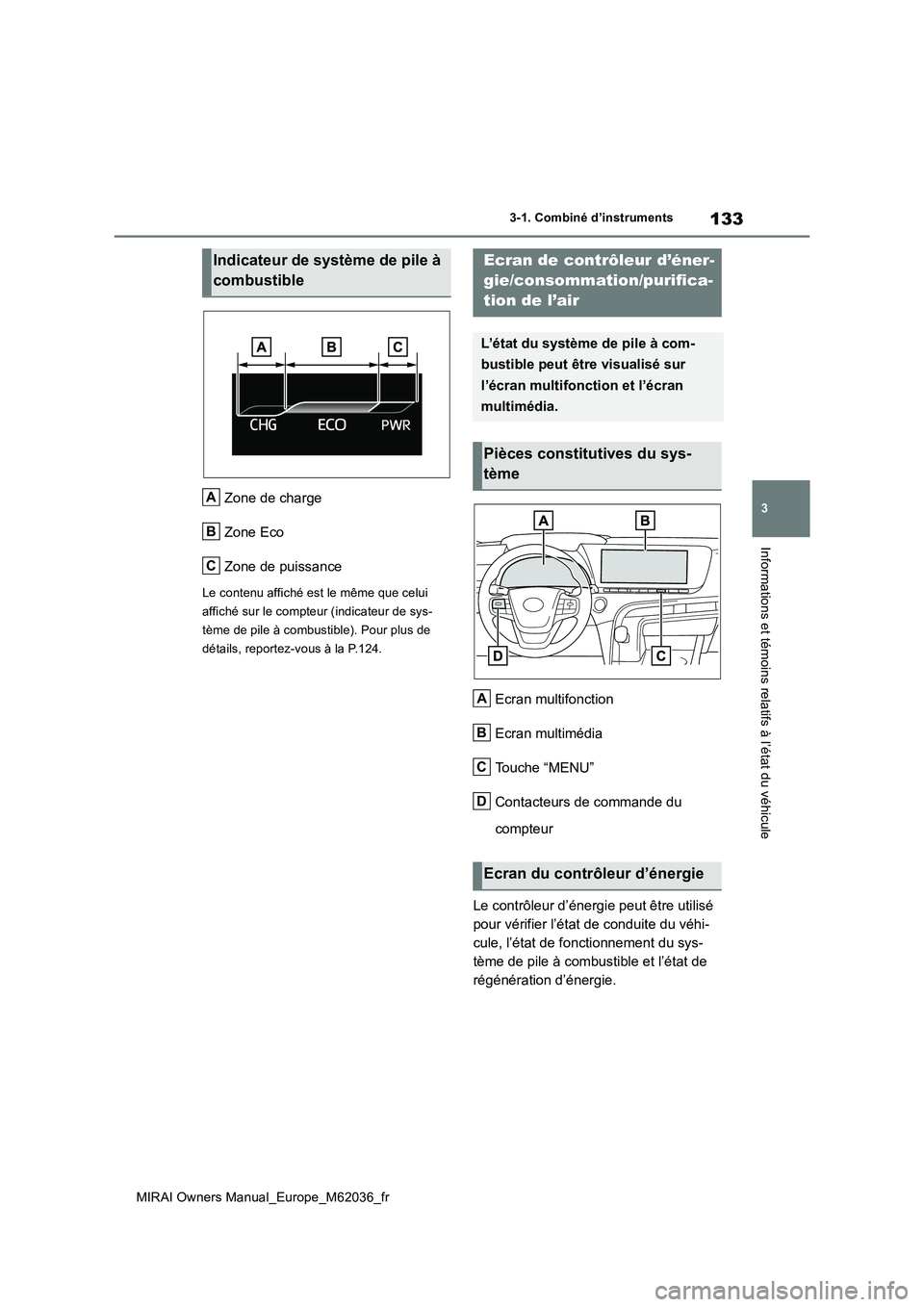

133
3
MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Zone de charge
Zone Eco
Zone de puissance
Le contenu affiché est le même que celui
affiché sur le compteur (indicateur de sys-
tème de pile à combustible). Pour plus de
détails, reportez-vous à la P.124.
Ecran multifonction
Ecran multimédia
Touche “MENU”
Contacteurs de commande du
compteur
Le contrôleur d’énergie peut être utilisé
pour vérifier l’état de conduite du véhi-
cule, l’état de fonctionnement du sys-
tème de pile à combustible et l’état de
régénération d’énergie.
Indicateur de système de pile à
combustible
A
B
C
Ecran de contrôleur d’éner-
gie/consommation/purifica-
tion de l’air
L’état du système de pile à com-
bustible peut être visualisé sur
l’écran multifonction et l’écran
multimédia.
Pièces constitutives du sys-
tème
Ecran du contrôleur d’énergie
A
B
C
D

134

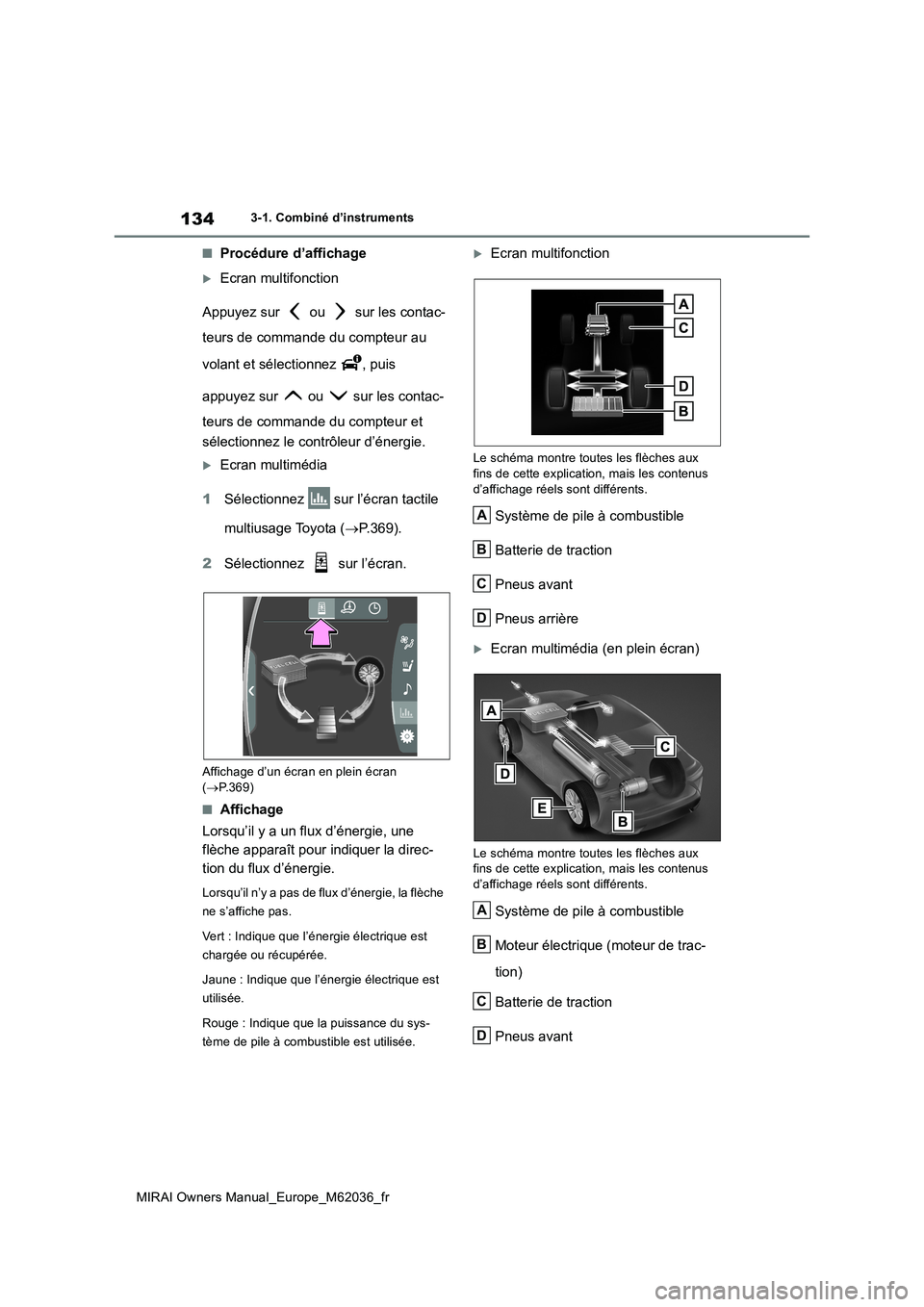

MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
■Procédure d’affichage
Ecran multifonction
Appuyez sur ou sur les contac-
teurs de commande du compteur au
volant et sélectionnez , puis
appuyez sur ou sur les contac-
teurs de commande du compteur et
sélectionnez le contrôleur d’énergie.
Ecran multimédia
1 Sélectionnez sur l’écran tactile
multiusage Toyota ( P.369).
2 Sélectionnez sur l’écran.
Affichage d’un écran en plein écran
( P.369)
■Affichage
Lorsqu’il y a un flux d’énergie, une
flèche apparaît pour indiquer la direc-
tion du flux d’énergie.
Lorsqu’il n’y a pas de flux d’énergie, la flèche
ne s’affiche pas.
Vert : Indique que l’énergie électrique est
chargée ou récupérée.
Jaune : Indique que l’énergie électrique est
utilisée.
Rouge : Indique que la puissance du sys-
tème de pile à combustible est utilisée.
Ecran multifonction
Le schéma montre toutes les flèches aux
fins de cette explication, mais les contenus d’affichage réels sont différents.
Système de pile à combustible
Batterie de traction
Pneus avant
Pneus arrière
Ecran multimédia (en plein écran)
Le schéma montre toutes les flèches aux fins de cette explication, mais les contenus
d’affichage réels sont différents.
Système de pile à combustible
Moteur électrique (moteur de trac-
tion)
Batterie de traction
Pneus avant
A
B
C
D
A
B
C
D

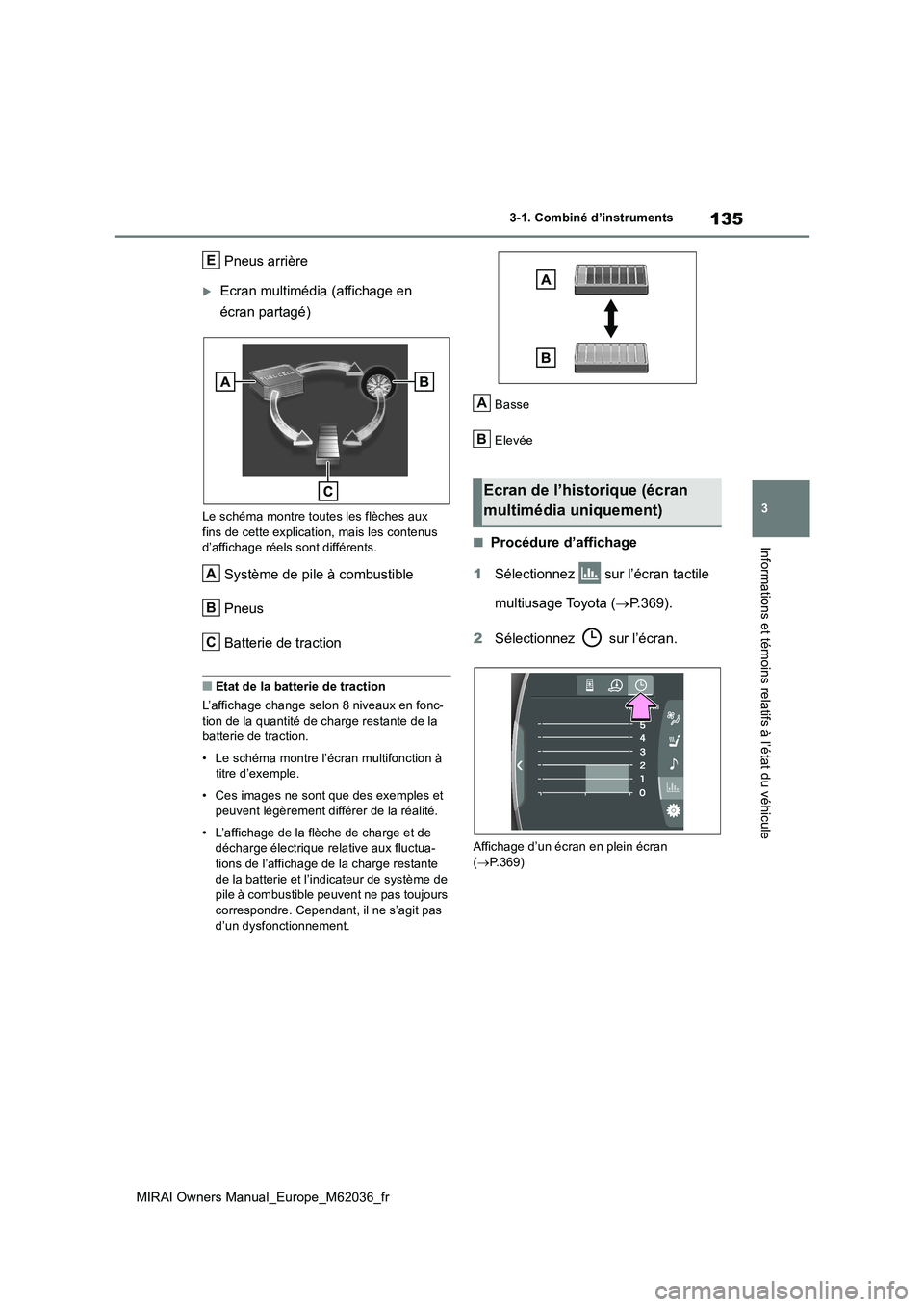

135
3
MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
Informations et témoins relatifs à l’état du véhicule
Pneus arrière
Ecran multimédia (affichage en
écran partagé)
Le schéma montre toutes les flèches aux fins de cette explication, mais les contenus d’affichage réels sont différents.
Système de pile à combustible
Pneus
Batterie de traction
■Etat de la batterie de traction
L’affichage change selon 8 niveaux en fonc- tion de la quantité de charge restante de la batterie de traction.
• Le schéma montre l’écran multifonction à titre d’exemple.
• Ces images ne sont que des exemples et peuvent légèrement différer de la réalité.
• L’affichage de la flèche de charge et de décharge électrique relative aux fluctua-
tions de l’affichage de la charge restante de la batterie et l’indicateur de système de pile à combustible peuvent ne pas toujours
correspondre. Cependant, il ne s’agit pas d’un dysfonctionnement.
Basse
Elevée
■Procédure d’affichage
1 Sélectionnez sur l’écran tactile
multiusage Toyota ( P.369).
2 Sélectionnez sur l’écran.
Affichage d’un écran en plein écran ( P.369)
E
A
B
C

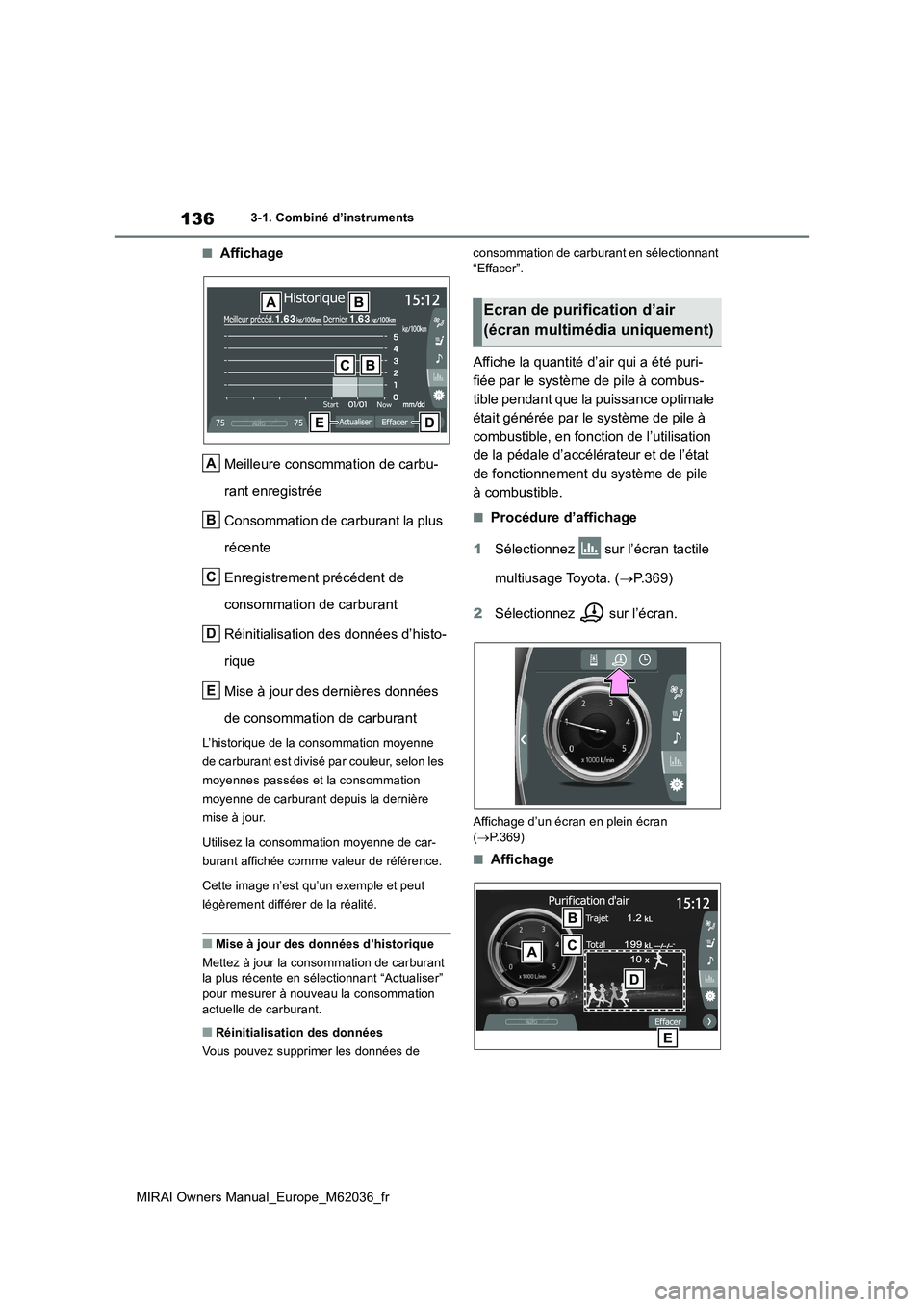

Ecran de l’historique (écran
multimédia uniquement)
A
B

136
MIRAI Owners Manual_Europe_M62036_fr
3-1. Combiné d’instruments
■Affichage
Meilleure consommation de carbu-
rant enregistrée
Consommation de carburant la plus
récente
Enregistrement précédent de
consommation de carburant
Réinitialisation des données d’histo-
rique
Mise à jour des dernières données
de consommation de carburant
L’historique de la consommation moyenne
de carburant est divisé par couleur, selon les
moyennes passées et la consommation
moyenne de carburant depuis la dernière
mise à jour.
Utilisez la consommation moyenne de car-
burant affichée comme valeur de référence.
Cette image n’est qu’un exemple et peut
légèrement différer de la réalité.
■Mise à jour des données d’historique
Mettez à jour la consommation de carburant la plus récente en sélectionnant “Actualiser”
pour mesurer à nouveau la consommation actuelle de carburant.
■Réinitialisation des données
Vous pouvez supprimer les données de
consommation de carburant en sélectionnant “Effacer”.
Affiche la quantité d’air qui a été puri-
fiée par le système de pile à combus-
tible pendant que la puissance optimale
était générée par le système de pile à
combustible, en fonction de l’utilisation
de la pédale d’accélérateur et de l’état
de fonctionnement du système de pile
à combustible.
■Procédure d’affichage
1 Sélectionnez sur l’écran tactile
multiusage Toyota. ( P.369)
2 Sélectionnez sur l’écran.
Affichage d’un écran en plein écran
( P.369)
■Affichage
A
B
C
D
E
Ecran de purification d’air
(écran multimédia uniquement)
