2020 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

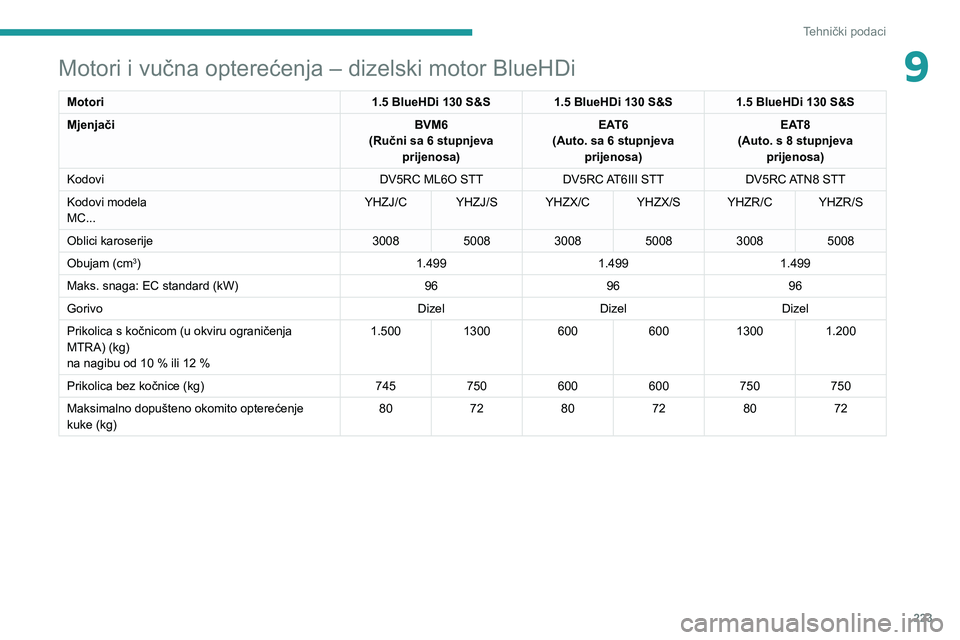

223
Tehnički podaci
9Motori i vučna opterećenja – dizelski motor BlueHDi
Motori1.5 BlueHDi 130 S&S1.5 BlueHDi 130 S&S1.5 BlueHDi 130 S&S
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT6
(Auto. sa 6 stupnjeva prijenosa) EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi DV5RC ML6O STTDV5RC AT6III STTDV5RC ATN8 STT
Kodovi modela
MC... YHZJ/C
YHZJ/SYHZX/C YHZX/SYHZR/C YHZR/S
Oblici karoserije 300850083008500830085008
Obujam (cm
3) 1.4991.4991.499
Maks. snaga: EC standard (kW) 969696
Gorivo DizelDizelDizel
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 1.500
1300 6006001300 1.200
Prikolica bez kočnice (kg) 745750600600750750
Maksimalno dopušteno okomito opterećenje
kuke (kg) 80
7280728072

224
Tehnički podaci
Motori2.0 BlueHDi 180 S&S
Mjenjači EAT8
(Auto. s 8 stupnjeva prijenosa)
Kodovi DW10FC AMN8 STT
Kodovi modela
MJ... EHZR/C
EHZR/S
Oblici karoserije 30085008
Obujam (cm
3) 1.997
Maks. snaga: EC standard (kW) 130
Gorivo Dizel
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 2000
1.800
Prikolica bez kočnice (kg) 745750
Maksimalno dopušteno okomito opterećenje
kuke (kg) 80
72
Motori i vučna opterećenja – Dizel
Motori 2.0 HDi 1502.0 HDi 150
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT6
(Auto. sa 6 stupnjeva prijenosa)
Kodovi DW10FD ML6CDW10FD AM6III
Kodovi modela
MJ... AHXG/C
AHXL/C AHXG/S
AHXV/CAHXV/S
Oblici karoserije 3008500830085008
Obujam (cm
3) 1.9971.997
Maks. snaga: EC standard (kW) 11 011 0
Gorivo DizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 600
600600600
Prikolica bez kočnice (kg) 600600600600
Maksimalno dopušteno okomito opterećenje kuke
(kg) 70
727072

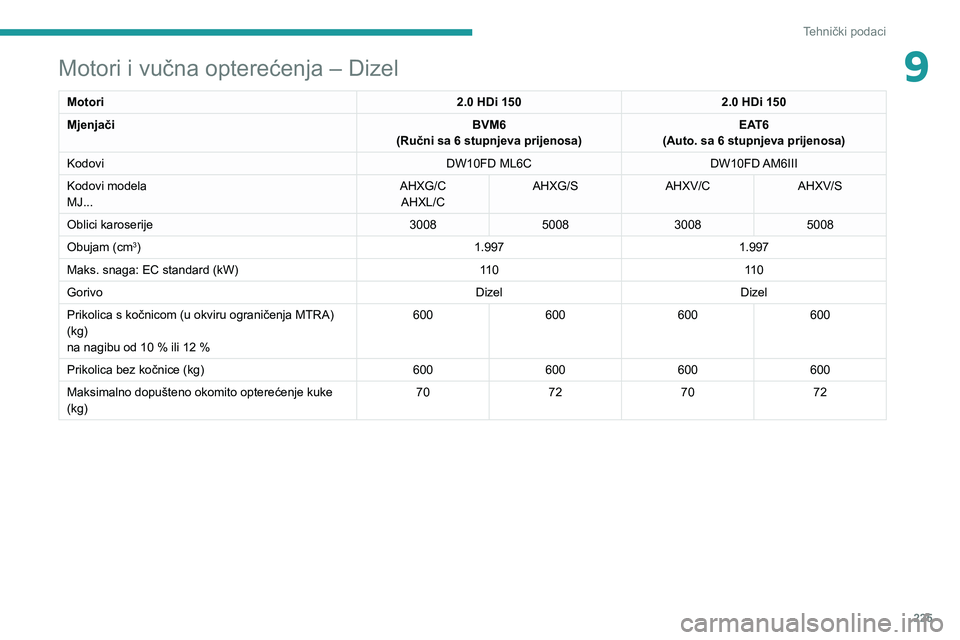

225
Tehnički podaci
9Motori i vučna opterećenja – Dizel
Motori2.0 HDi 1502.0 HDi 150
Mjenjači BVM6
(Ručni sa 6 stupnjeva prijenosa) EAT6
(Auto. sa 6 stupnjeva prijenosa)
Kodovi DW10FD ML6CDW10FD AM6III
Kodovi modela
MJ... AHXG/C
AHXL/C AHXG/S
AHXV/CAHXV/S
Oblici karoserije 3008500830085008
Obujam (cm
3) 1.9971.997
Maks. snaga: EC standard (kW) 11 011 0
Gorivo DizelDizel
Prikolica s kočnicom (u okviru ograničenja MTRA)
(kg)
na nagibu od 10 % ili 12 % 600
600600600
Prikolica bez kočnice (kg) 600600600600
Maksimalno dopušteno okomito opterećenje kuke
(kg) 70
727072

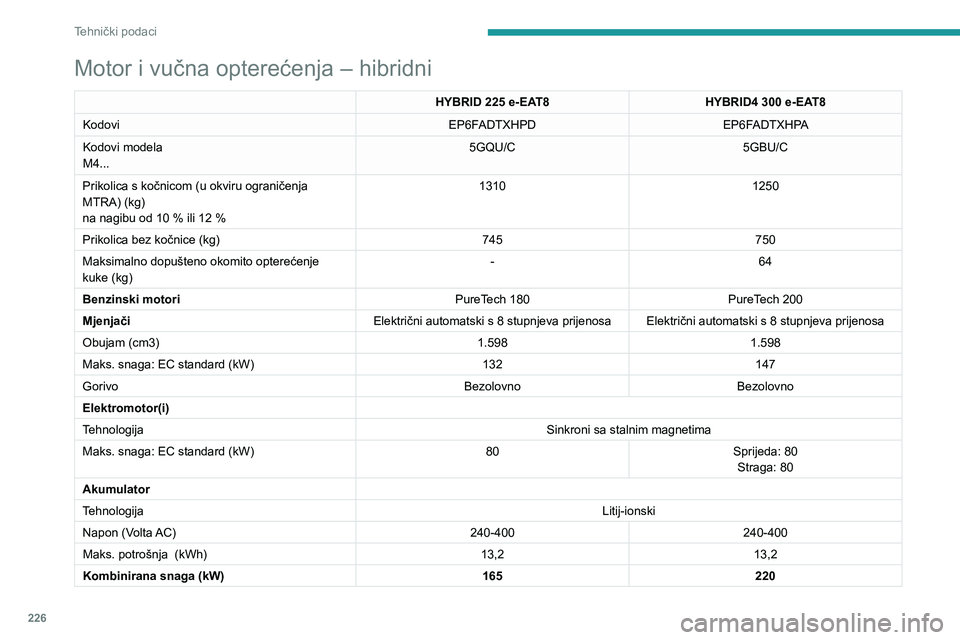

226
Tehnički podaci
Motor i vučna opterećenja – hibridni
HYBRID 225 e-EAT8HYBRID4 300 e-EAT8
KodoviEP6FADTXHPDEP6FADTXHPA
Kodovi modela
M4... 5GQU/C
5GBU/C
Prikolica s kočnicom (u okviru ograničenja
MTRA) (kg)
na nagibu od 10 % ili 12 % 1310
1250
Prikolica bez kočnice (kg) 745750
Maksimalno dopušteno okomito opterećenje
kuke (kg) -
64
Benzinski motori PureTech 180PureTech 200
Mjenjači Električni automatski s 8 stupnjeva prijenosaElektrični automatski s 8 stupnjeva prijenosa
Obujam (cm3) 1.5981.598
Maks. snaga: EC standard (kW) 132147
Gorivo BezolovnoBezolovno
Elektromotor(i)
Tehnologija Sinkroni sa stalnim magnetima
Maks. snaga: EC standard (kW) 80Sprijeda: 80
Straga: 80
Akumulator
Tehnologija Litij-ionski
Napon (Volta AC) 240-400240-400
Maks. potrošnja (kWh)13,213,2
Kombinirana snaga (kW) 165220

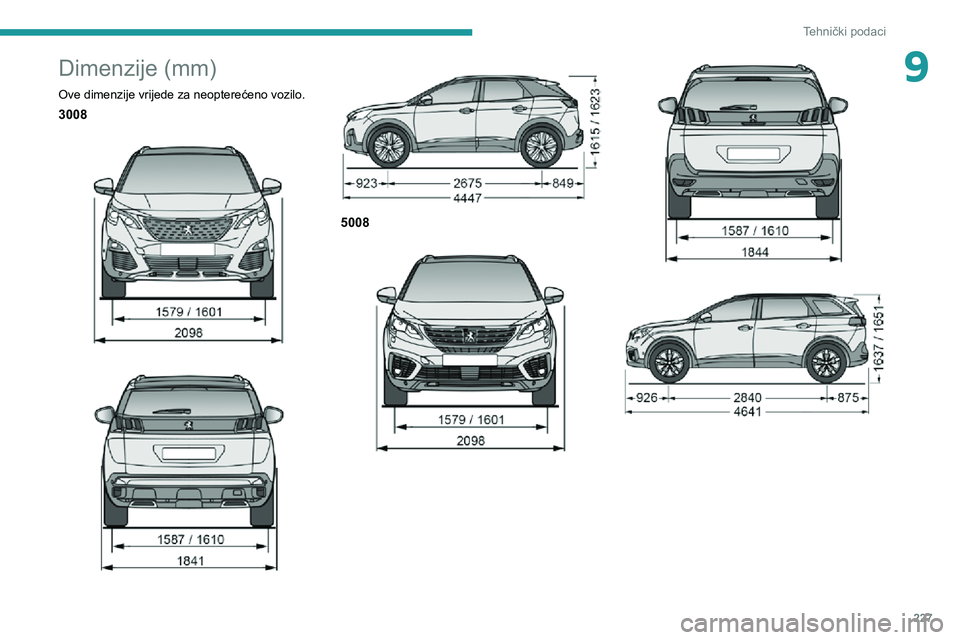

Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.
3008

227
Tehnički podaci
9Dimenzije (mm)
Ove dimenzije vrijede za neopterećeno vozilo.
3008



5008

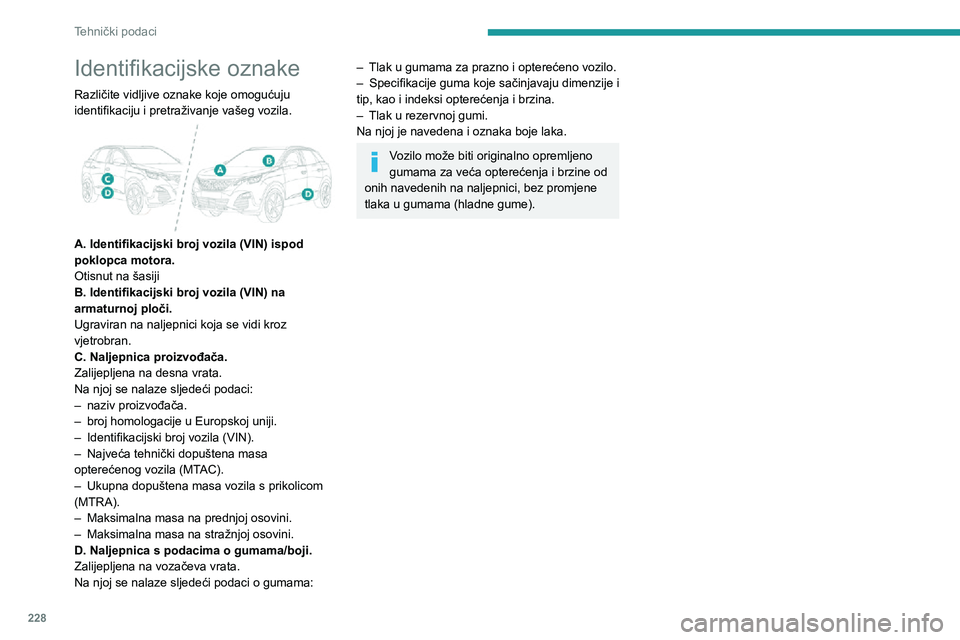

228
Tehnički podaci
Identifikacijske oznake
Različite vidljive oznake koje omogućuju
identifikaciju i pretraživanje vašeg vozila.


A. Identifikacijski broj vozila (VIN) ispod
poklopca motora.
Otisnut na šasiji
B. Identifikacijski broj vozila (VIN) na
armaturnoj ploči.
Ugraviran na naljepnici koja se vidi kroz
vjetrobran.
C. Naljepnica proizvođača.
Zalijepljena na desna vrata.
Na njoj se nalaze sljedeći podaci:
– naziv proizvođača.– broj homologacije u Europskoj uniji.– Identifikacijski broj vozila (VIN).– Najveća tehnički dopuštena masa opterećenog vozila (MTAC).– Ukupna dopuštena masa vozila s prikolicom (MTRA).– Maksimalna masa na prednjoj osovini.– Maksimalna masa na stražnjoj osovini.D. Naljepnica s podacima o gumama/boji.
Zalijepljena na vozačeva vrata.
Na njoj se nalaze sljedeći podaci o gumama:
– Tlak u gumama za prazno i opterećeno vozilo.– Specifikacije guma koje sačinjavaju dimenzije i tip, kao i indeksi opterećenja i brzina.– Tlak u rezervnoj gumi.Na njoj je navedena i oznaka boje laka.
Vozilo može biti originalno opremljeno
gumama za veća opterećenja i brzine od
onih navedenih na naljepnici, bez promjene
tlaka u gumama (hladne gume).

229
Autoradio Bluetooth®
10Bluetooth® autoradio

Pojedine funkcije i pojedine opisane
postavke različite su ovisno o izvedbi i
konfiguraciji vašeg vozila.
Radi sigurnosti, radnje koje zahtijevaju
veću pažnju vozač smije obavljati samo
kad je vozilo zaustavljeno (združivanje
mobitela Bluetooth sa sustavom telefoniranja
bez ruku Bluetooth u autoradiju). Pritom
kontakt mora biti uključen.
Vaš autoradio je tako kodiran da može
raditi samo u vašem vozilu.
Zbog opasnosti od strujnog udara, požara
i mehaničkih rizika, svaki zahvat u sustavu
mora se izvršiti isključivo u mreži marke ili u
nekoj stručnoj radionici.
Autoradio se može isključiti nekoliko minuta nakon gašenja motora, kako se
ne bi ispraznio akumulator.
Prvi koraci
Pritisnuti: Uključivanje/isključivanje.
Okretanje: podešavanje glasnoće.
Kratak pritisak: promjena izvora slušanja
(radio, USB, AUX (ako je oprema
priključena), CD, streaming).
Duži pritisak: prikaz izbornika telefona (ako je
mobitel spojen).
Podešavanje zvuka:
Balans sprijeda/straga, balans lijevo/
desno, niski/visoki tonovi, glasnoća, zvučni
efekti.
Uključivanje/isključivanje automatskog
prilagođavanja glasnoće brzini vozila.
Radio:
Kratak pritisak: prikaz popisa stanica.
Duži pritisak: osvježavanje popisa.
Mediji:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih vrsta
razvrstavanja.
Izbor prikaza funkcija na ekranu:
Datum, audio funkcije, putno računalo,
telefon.
Potvrda ili prikaz kontekstualnog
izbornika.
Tipke 1 do 6. Kratak pritisak: izbor memorirane
radiostanice.
Duži pritisak: memoriranje stanice.
Radio: Automatsko pretraživanje stanica korak po korak
prema nižim/višim frekvencijama.
Mediji:
Prelazak na prethodnu/sljedeću pjesmu (CD,
USB, strujanje).
Pomicanje na popisu.
Radio:
Ručno pretraživanje stanica korak po
korak prema nižim/višim frekvencijama.
Prelazak na prethodnu/sljedeću mapu MP3.
Mediji:
Odabir prethodne/sljedeće
mape / žanra / izvođača / popisa pjesama na USB uređaju.
Pomicanje na popisu.
Odustajanje od radnje u tijeku.
Prelazak na višu razinu (izbornik ili
mapa).
Otvaranje glavnog izbornika.
Uključivanje/isključivanje funkcije TA
(informacije o prometu).
Duži pritisak: izbor tipa informacija.
Izbor valnog pojasa FM/DAB/AM.

230
Autoradio Bluetooth®
„Telefon”: Poziv, Upravljanje mapom,
Upravljanje telefonom, Prekid veze.
„Putno računalo ”.
„Održavanje”: Dijagnostika, Popis
upozorenja itd.
„Spajanja”: upravljanje spajanjima,
traženje uređaja.
„Personalizacija - konfiguracija ” :
Određivanje parametara vozila, Izbor
jezika, Konfiguracija prikaza, Izbor jedinica,
Podešavanje datuma i vremena.
Pritisnite tipku „MENU”.
Prelazak iz jednog izbornika u drugi.
Ulazak u izbornik.
Radio
Izbor stanice
Uzastopnim pritiscima na tipku SOURCE
izaberite radio.
Pritiskom na ovu tipku izaberite valno područje (FM/AM/DAB).Pritisnite jednu od tipki za automatsko
pretraživanje radiostanica.
Pritiskom na jednu od tipki pokreće se
ručno pretraživanje prema višim/nižim
radio frekvencijama.
Sklopke na obruču
upravljača
Tipke na obruču upravljača
– Tip 1

Radio:
Prelazak na prethodnu/sljedeću
memoriranu stanicu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Medij:
Prelazak na prethodnu/sljedeću pjesmu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Radio:
Kratak pritisak: prikaz popisa stanica.
Duži pritisak: osvježavanje popisa.
Medij:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih vrsta
razvrstavanja.
Osim telefonskog razgovora:
Kratak pritisak: promjena izvora zvuka
(radio, USB, AUX (ako je spojena oprema), CD,
streaming), potvrda ako je izbornik „ Telefon”
otvoren.
Duži pritisak: otvaranje izbornika „ Telefon”.
U slučaju telefonskog poziva:
Kratak pritisak: prihvaćanje poziva. Duži pritisak: odbijanje poziva.
Za vrijeme telefonskog razgovora:
Kratak pritisak: otvaranje kontekstualnog
izbornika telefona.
Duži pritisak: prekid poziva.
Potvrđivanje izbora.
Povećavanje glasnoće.
Smanjivanje glasnoće.
Prekid zvuka / ponovno uključivanje
zvuka istovremenim pritiskom na tipke za
povećavanje i smanjivanje glasnoće.
Tipke na obruču upravljača
– Tip 2

Otvaranje glavnog izbornika.
Povećavanje glasnoće.
Isključivanje zvuka / ponovno uključivanje
zvuka.
Smanjivanje glasnoće.
Osim telefonskog razgovora:
Kratak pritisak: promjena izvora zvuka
(radio, USB, AUX (ako je spojena oprema), CD,
streaming), potvrda ako je izbornik „ Telefon”
otvoren. Duži pritisak: otvaranje izbornika „
Telefon”.
U slučaju telefonskog poziva:
Kratak pritisak: prihvaćanje poziva.
Duži pritisak: odbijanje poziva.
Za vrijeme telefonskog razgovora:
Kratak pritisak: otvaranje kontekstualnog
izbornika telefona.
Duži pritisak: prekid poziva.
Pokretanje prepoznavanja glasa u
pametnom telefonu preko sustava.
Radio:
Kratak pritisak: prikaz popisa stanica.
Duži pritisak: osvježavanje popisa.
Medij:
Kratak pritisak: prikaz popisa mapa.
Duži pritisak: prikaz raspoloživih vrsta
razvrstavanja.
Radio:
Prelazak na prethodnu/sljedeću
memoriranu stanicu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Medij:
Prelazak na prethodnu/sljedeću pjesmu.
Odabir prethodne/sljedeće stavke u izborniku ili
popisu.
Pritisak na kotačić: potvrda.
Izbornici
Ovisno o izvedbi.„Multimediji ”: Postavke medija, Postavke
radija.
