2020 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

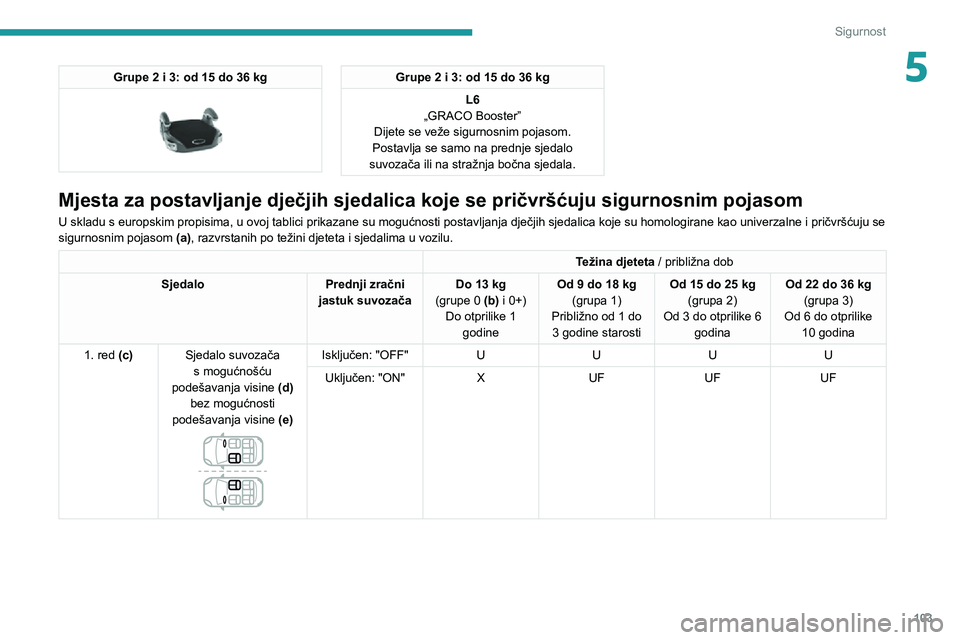

103
Sigurnost
5Grupe 2 i 3: od 15 do 36 kg

Grupe 2 i 3: od 15 do 36 kgL6
„GRACO Booster”
Dijete se veže sigurnosnim pojasom.
Postavlja se samo na prednje sjedalo
suvozača ili na stražnja bočna sjedala.
Mjesta za postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje su homologirane kao univerzalne i pričvršćuju se
sigurnosnim pojasom (a), razvrstanih po težini djeteta i sjedalima u vozilu.
Težina djeteta / približna dob
Sjedalo Prednji zračni
jastuk suvozača
Do 13 kg (grupe 0 (b) i 0+) Do otprilike 1 godineOd 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starostiOd 15 do 25 kg(grupa 2)
Od 3 do otprilike 6 godinaOd 22 do 36 kg(grupa 3)
Od 6 do otprilike 10 godina
1. red (c) Sjedalo suvozača
s mogućnošću
podešavanja visine (d)
bez mogućnosti
podešavanja visine (e)


Isključen: "OFF" UUUU
Uključen: "ON" XUF UFUF

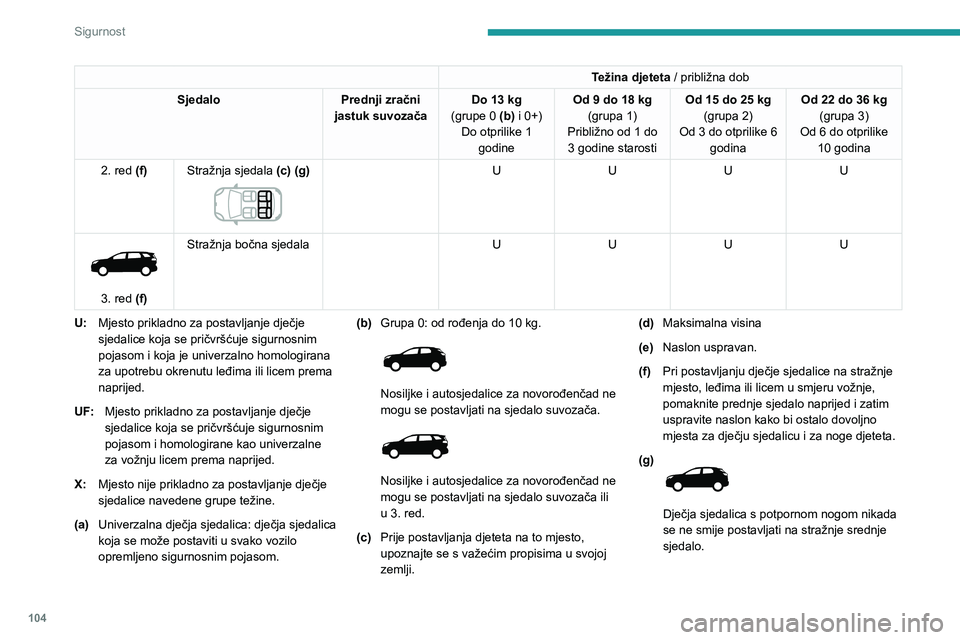

104
Sigurnost
Priključci "ISOFIX"
Mjesta prikazana u nastavku opremljena su
propisanim priključcima ISOFIX:






Težina djeteta / približna dob
Sjedalo Prednji zračni
jastuk suvozača
Do 13 kg (grupe 0 (b) i 0+) Do otprilike 1 godineOd 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starostiOd 15 do 25 kg(grupa 2)
Od 3 do otprilike 6 godinaOd 22 do 36 kg(grupa 3)
Od 6 do otprilike 10 godina
2. red (f) Stražnja sjedala (c) (g)


U UUU


3. red (f)Stražnja bočna sjedala
UUUU
U: Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i koja je univerzalno homologirana
za upotrebu okrenutu leđima ili licem prema
naprijed.
UF: Mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i homologirane kao univerzalne
za vožnju licem prema naprijed.
X: Mjesto nije prikladno za postavljanje dječje
sjedalice navedene grupe težine.
(a) Univerzalna dječja sjedalica: dječja sjedalica
koja se može postaviti u svako vozilo
opremljeno sigurnosnim pojasom. (b)
Grupa 0: od rođenja do 10 kg.

Nosiljke i autosjedalice za novorođenčad ne
mogu se postavljati na sjedalo suvozača.


Nosiljke i autosjedalice za novorođenčad ne
mogu se postavljati na sjedalo suvozača ili
u 3. red.
(c) Prije postavljanja djeteta na to mjesto,
upoznajte se s važećim propisima u svojoj
zemlji. (d)
Maksimalna visina
(e) Naslon uspravan.
(f) Pri postavljanju dječje sjedalice na stražnje
mjesto, leđima ili licem u smjeru vožnje,
pomaknite prednje sjedalo naprijed i zatim
uspravite naslon kako bi ostalo dovoljno
mjesta za dječju sjedalicu i za noge djeteta.
(g)


Dječja sjedalica s potpornom nogom nikada
se ne smije postavljati na stražnje srednje
sjedalo.

105
Sigurnost

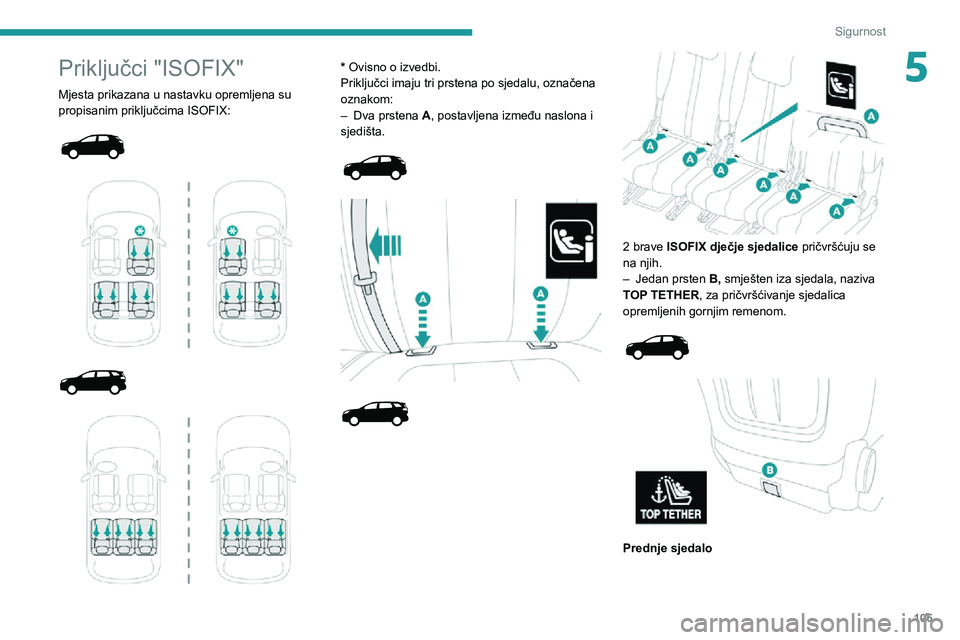

5Priključci "ISOFIX"
Mjesta prikazana u nastavku opremljena su
propisanim priključcima ISOFIX:





* Ovisno o izvedbi.
Priključci imaju tri prstena po sjedalu, označena
oznakom:
– Dva prstena A, postavljena između naslona i
sjedišta.






2 brave ISOFIX dječje sjedalice pričvršćuju se
na njih.
– Jedan prsten B, smješten iza sjedala, naziva
TOP TETHER, za pričvršćivanje sjedalica
opremljenih gornjim remenom.



Prednje sjedalo

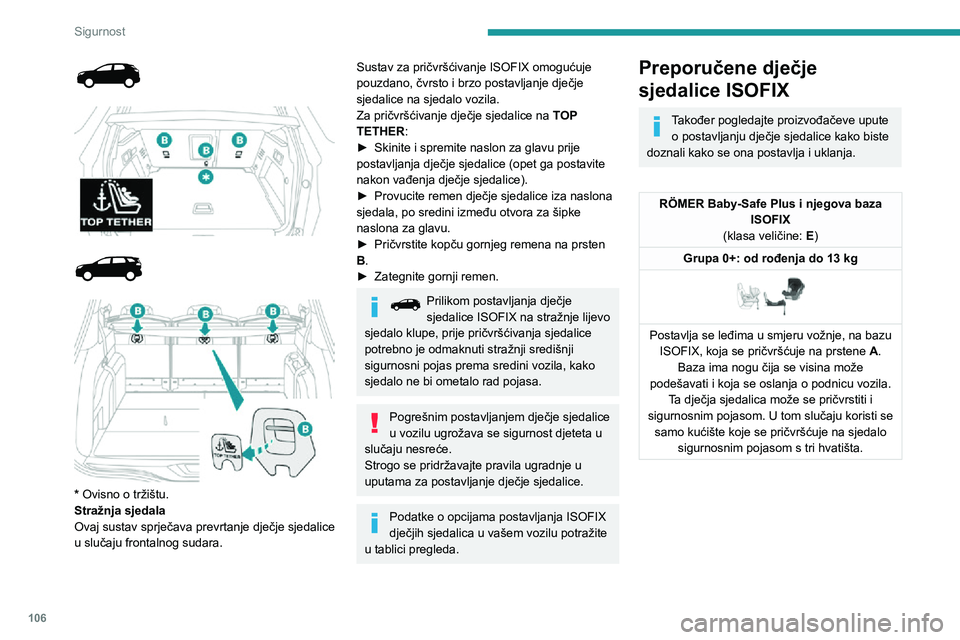

106
Sigurnost
„RÖMER Duo Plus ISOFIX”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg


Mjesta za postavljanje dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa i-Size.





* Ovisno o tržištu.
Stražnja sjedala
Ovaj sustav sprječava prevrtanje dječje sjedalice
u slučaju frontalnog sudara.
Sustav za pričvršćivanje ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Za pričvršćivanje dječje sjedalice na TOP
TETHER:
► Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice (opet ga postavite
nakon vađenja dječje sjedalice).
► Provucite remen dječje sjedalice iza naslona sjedala, po sredini između otvora za šipke
naslona za glavu.
► Pričvrstite kopču gornjeg remena na prsten B.► Zategnite gornji remen.
Prilikom postavljanja dječje sjedalice ISOFIX na stražnje lijevo
sjedalo klupe, prije pričvršćivanja sjedalice
potrebno je odmaknuti stražnji središnji
sigurnosni pojas prema sredini vozila, kako
sjedalo ne bi ometalo rad pojasa.
Pogrešnim postavljanjem dječje sjedalice
u vozilu ugrožava se sigurnost djeteta u
slučaju nesreće.
Strogo se pridržavajte pravila ugradnje u
uputama za postavljanje dječje sjedalice.
Podatke o opcijama postavljanja ISOFIX
dječjih sjedalica u vašem vozilu potražite
u tablici pregleda.
Preporučene dječje
sjedalice ISOFIX
Također pogledajte proizvođačeve upute o postavljanju dječje sjedalice kako biste
doznali kako se ona postavlja i uklanja.
RÖMER Baby-Safe Plus i njegova baza ISOFIX
(klasa veličine: E)
Grupa 0+: od rođenja do 13 kg


Postavlja se leđima u smjeru vožnje, na bazu ISOFIX, koja se pričvršćuje na prstene A. Baza ima nogu čija se visina može
podešavati i koja se oslanja o podnicu vozila. Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi se samo kućište koje se pričvršćuje na sjedalo sigurnosnim pojasom s tri hvatišta.

107
Sigurnost

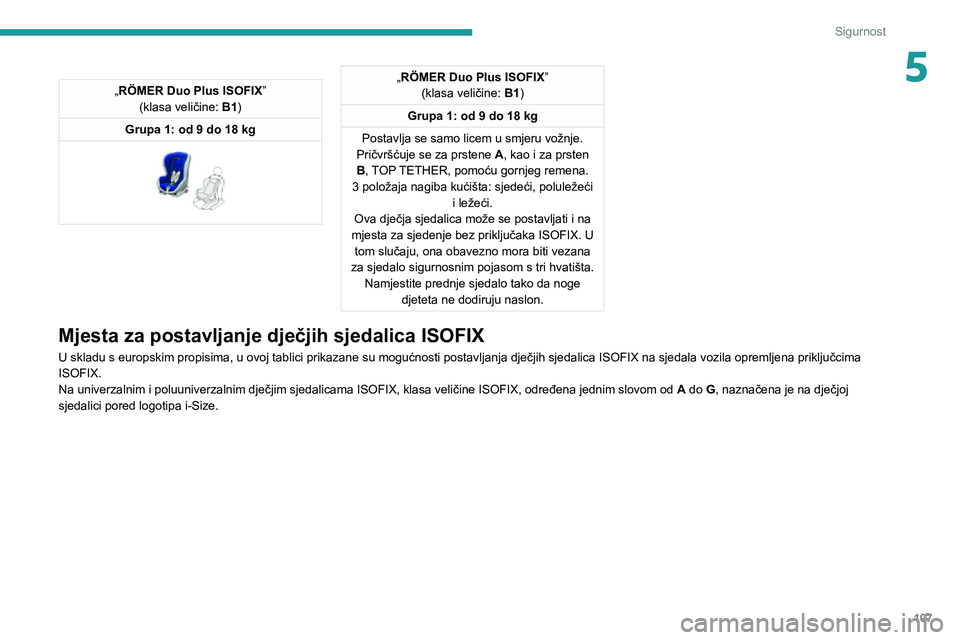

5„RÖMER Duo Plus ISOFIX”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg


„RÖMER Duo Plus ISOFIX ”
(klasa veličine: B1)
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se za prstene A, kao i za prsten
B, TOP TETHER, pomoću gornjeg remena.
3 položaja nagiba kućišta: sjedeći, poluležeći i ležeći.
Ova dječja sjedalica može se postavljati i na
mjesta za sjedenje bez priključaka ISOFIX. U tom slučaju, ona obavezno mora biti vezana
za sjedalo sigurnosnim pojasom s tri hvatišta. Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.
Mjesta za postavljanje dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala vozila opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G, naznačena je na dječjoj
sjedalici pored logotipa i-Size.

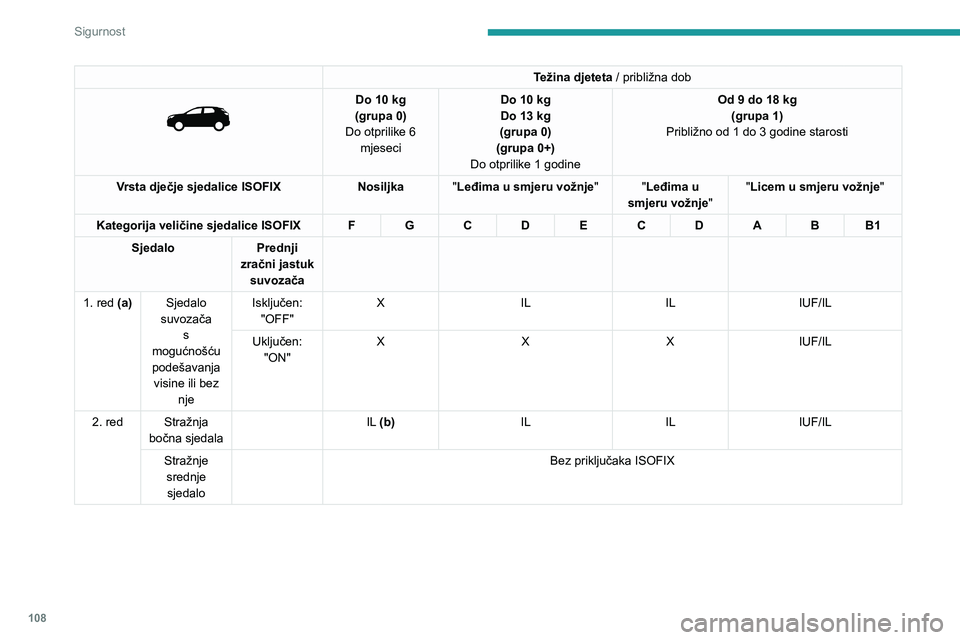

108
Sigurnost
Težina djeteta / približna dob

Do 10 kg(grupa 0)
Do otprilike 6 mjeseciDo 10 kgDo 13 kg (grupa 0)
(grupa 0+)
Do otprilike 1 godine
Od 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starosti
Vrsta dječje sjedalice ISOFIX Nosiljka"Leđima u smjeru vožnje ""Leđima u
smjeru vožnje" "Licem u smjeru vožnje"
Kategorija veličine sjedalice ISOFIX FG CD EC DABB1
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine ili bez nje Isključen:
"OFF" Bez priključaka ISOFIX
Uključen: "ON"
Težina djeteta / približna dob

Do 10 kg(grupa 0)
Do otprilike 6 mjeseciDo 10 kgDo 13 kg (grupa 0)
(grupa 0+)
Do otprilike 1 godine
Od 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starosti
Vrsta dječje sjedalice ISOFIX Nosiljka"Leđima u smjeru vožnje ""Leđima u
smjeru vožnje" "Licem u smjeru vožnje"
Kategorija veličine sjedalice ISOFIX FG CD EC DABB1
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine ili bez nje Isključen:
"OFF" X
IL ILIUF/IL
Uključen: "ON" X
XXIUF/IL
2. red Stražnja
bočna sjedala IL (b)
ILILIUF/IL
Stražnje srednje sjedalo Bez priključaka ISOFIX

109
Sigurnost

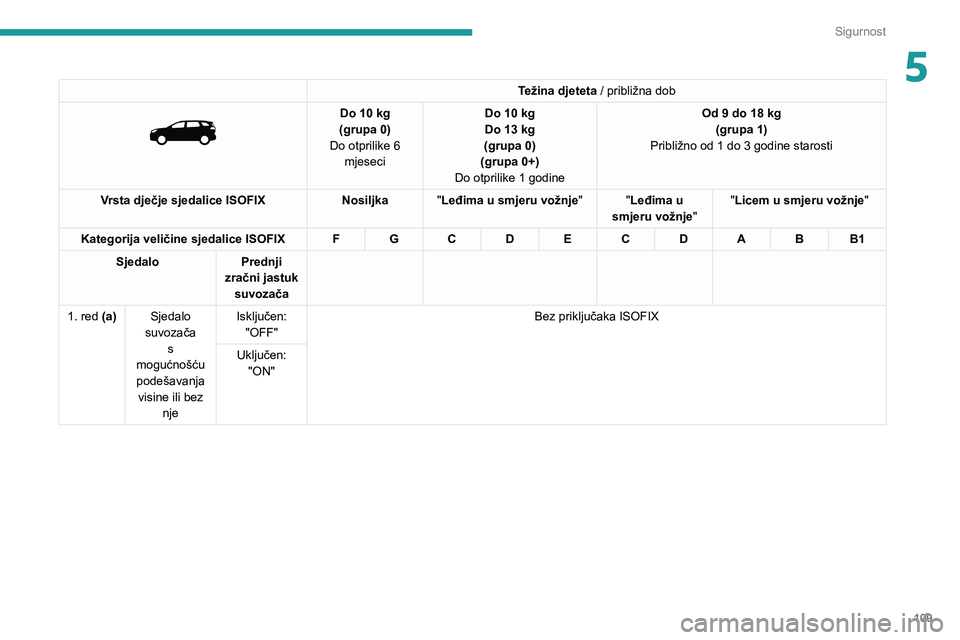

5Težina djeteta / približna dob

Do 10 kg(grupa 0)
Do otprilike 6 mjeseciDo 10 kgDo 13 kg (grupa 0)
(grupa 0+)
Do otprilike 1 godine
Od 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starosti
Vrsta dječje sjedalice ISOFIX Nosiljka"Leđima u smjeru vožnje ""Leđima u
smjeru vožnje" "Licem u smjeru vožnje"
Kategorija veličine sjedalice ISOFIX FG CD EC DABB1
Sjedalo Prednji
zračni jastuk suvozača
1. red (a) Sjedalo
suvozača s
mogućnošću
podešavanja visine ili bez nje Isključen:
"OFF" Bez priključaka ISOFIX
Uključen: "ON"

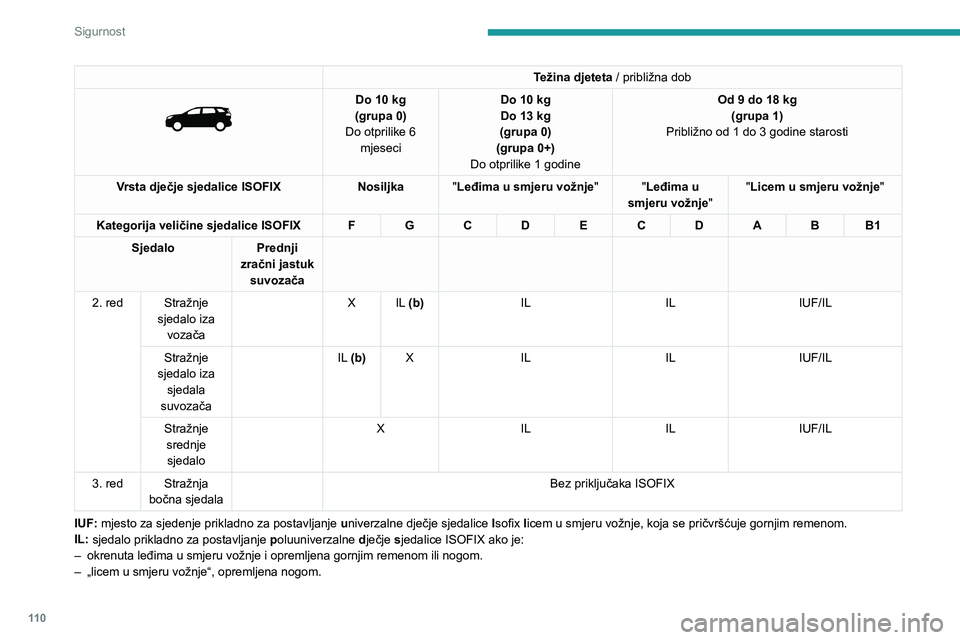

11 0
Sigurnost
– nosiljka opremljena gornjim remenom ili nogom.Za pričvršćenje gornjeg remena priključcima ISOFIX, pogledajte odgovarajući odjeljak.
X: mjesto nije prikladno za postavljanje sjedalice ISOFIX ili nosiljke iz navedene klase veličine.
(a) Prije postavljanja djeteta na ovo mjesto, upoznajte se s važećim propisima u svojoj zemlji.
(b) Ako se na to sjedalo postavi nosiljka, ona može zauzeti jedno ili više mjesta u tom redu.
Dječje sjedalice i-Size
Dječje sjedalice i-Size imaju dvije brave koje se uglavljuju u dva prstena A.
Dječje sjedalice i-Size imaju također:
– ili gornji remen koji se pričvršćuje na prsten B.– ili nogu koja se oslanja na podnicu vozila, kompatibilnu s homologiranim mjestom i-Size.Sprečavaju prevrtanje dječje sjedalice u slučaju sudara.
Više podataka o priključcima ISOFIX možete pronaći u odgovarajućem odjeljku.
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica i-Size na sjedala opremljena priključcima ISOFIX koji
su homologirani za i-Size.




Sjedalo Prednji zračni jastuk
suvozača Sustav vezanja i-Size
Sustav vezanja i-Size
1. red (a) Sjedalo suvozača
s mogućnošću podešavanja visine ili bez nje


Isključen: "OFF" i-UBez sustava i-Size
Uključen: "ON" i-UFBez sustava i-Size
Težina djeteta / približna dob

Do 10 kg(grupa 0)
Do otprilike 6 mjeseciDo 10 kgDo 13 kg (grupa 0)
(grupa 0+)
Do otprilike 1 godine
Od 9 do 18 kg(grupa 1)
Približno od 1 do 3 godine starosti
Vrsta dječje sjedalice ISOFIX Nosiljka"Leđima u smjeru vožnje ""Leđima u
smjeru vožnje" "Licem u smjeru vožnje"
Kategorija veličine sjedalice ISOFIX FG CD EC DABB1
Sjedalo Prednji
zračni jastuk suvozača
2. red Stražnje
sjedalo iza vozača X
IL (b) IL ILIUF/IL
Stražnje
sjedalo iza sjedala
suvozača IL (b)
X IL ILIUF/IL
Stražnje srednje sjedalo X
IL ILIUF/IL
3. red Stražnja
bočna sjedala Bez priključaka ISOFIX
IUF: mjesto za sjedenje prikladno za postavljanje univerzalne dječje sjedalice Isofix licem u smjeru vožnje, koja se pričvršćuje gornjim remenom.
IL:
sjedalo prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX ako je:– okrenuta leđima u smjeru vožnje i opremljena gornjim remenom ili nogom.– „licem u smjeru vožnje“, opremljena nogom.
