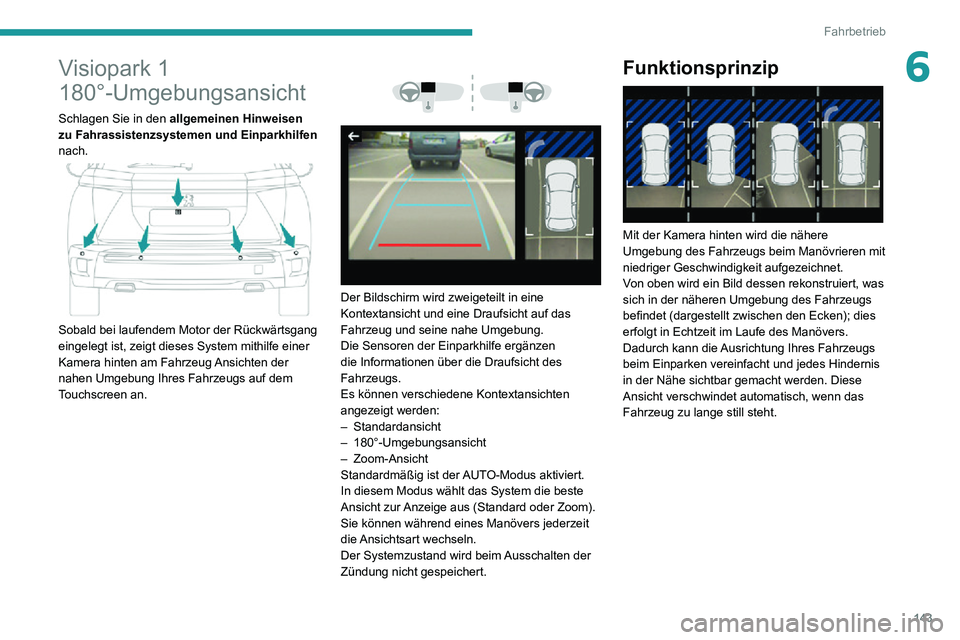

2020 PEUGEOT 2008 Betriebsanleitungen (in German)

143
Fahrbetrieb
6Visiopark 1
180°-Umgebungsansicht
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.


Sobald bei laufendem Motor der Rückwärtsgang
eingelegt ist, zeigt dieses System mithilfe einer
Kamera hinten am Fahrzeug Ansichten der
nahen Umgebung Ihres Fahrzeugs auf dem
Touchscreen an.



Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen
die Informationen über die Draufsicht des
Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
– Standardansicht– 180°-Umgebungsansicht– Zoom-AnsichtStandardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit
die Ansichtsart wechseln.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsprinzip

Mit der Kamera hinten wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis
in der Nähe sichtbar gemacht werden. Diese
Ansicht verschwindet automatisch, wenn das
Fahrzeug zu lange still steht.

144
Fahrbetrieb
Die Hindernisse können weiter entfernt erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.
180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann
im Rückwärtsgang aus einer Parklücke
ausgeparkt werden und dabei das Annähern von Radfahrern, anderen Fahrzeugen oder
Fußgängern vorausgesehen werden.
Rückansicht

Um die Kamera, die sich an der Heckklappe
befindet, zu aktivieren, legen Sie den
Rückwärtsgang ein und fahren Sie nicht
schneller als 10 km/h.Die Funktion wird deaktiviert:– automatisch bei Geschwindigkeiten über ca. 20 km/h,– automatisch beim Öffnen der Heckklappe,– bei Verlassen des Rückwärtsgangs,– durch Drücken des weißen Pfeils in der oberen linken Ecke des Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger
kann während eines Manövers, bei Annäherung
an ein Hindernis in Höhe der roten Linie (weniger
als 30 cm) die Ansicht automatisch von der Rückansicht (Standard) zur Draufsicht (Zoom)
wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln
dar; sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen
die rote Linie 2
den Abstand von 30 cm und die beiden blauen Linien 3 und 4 1 m bzw. 2 m dar.Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern
die Umgebung auf, um eine Draufsicht vom
Heck des Fahrzeugs in seiner unmittelbaren
Umgebung erstellen zu können, sodass mit
dem Fahrzeug Fahrmanöver im Verhältnis zu
den umgebenden Hindernissen vorgenommen
werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.

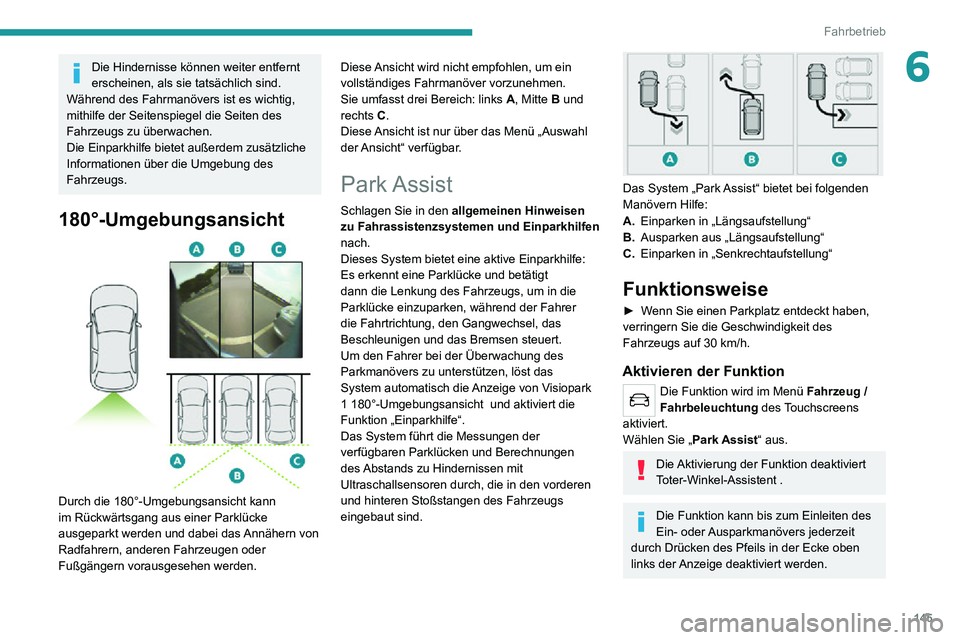

145
Fahrbetrieb
6Die Hindernisse können weiter entfernt
erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.
180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann
im Rückwärtsgang aus einer Parklücke
ausgeparkt werden und dabei das Annähern von Radfahrern, anderen Fahrzeugen oder
Fußgängern vorausgesehen werden. Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereich: links
A, Mitte B und
rechts C.
Diese Ansicht ist nur über das Menü „Auswahl
der Ansicht“ verfügbar.
Park Assist
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.
Dieses System bietet eine aktive Einparkhilfe:
Es erkennt eine Parklücke und betätigt
dann die Lenkung des Fahrzeugs, um in die
Parklücke einzuparken, während der Fahrer
die Fahrtrichtung, den Gangwechsel, das
Beschleunigen und das Bremsen steuert.
Um den Fahrer bei der Überwachung des
Parkmanövers zu unterstützen, löst das
System automatisch die Anzeige von Visiopark
1 180°-Umgebungsansicht und aktiviert die
Funktion „Einparkhilfe“.
Das System führt die Messungen der
verfügbaren Parklücken und Berechnungen
des Abstands zu Hindernissen mit
Ultraschallsensoren durch, die in den vorderen
und hinteren Stoßstangen des Fahrzeugs
eingebaut sind.


Das System „Park Assist“ bietet bei folgenden
Manövern Hilfe:
A. Einparken in „Längsaufstellung“
B. Ausparken aus „Längsaufstellung“
C. Einparken in „Senkrechtaufstellung“
Funktionsweise
► Wenn Sie einen Parkplatz entdeckt haben, verringern Sie die Geschwindigkeit des Fahrzeugs auf 30 km/h.
Aktivieren der Funktion
Die Funktion wird im Menü Fahrzeug / Fahrbeleuchtung des Touchscreens
aktiviert.
Wählen Sie „ Park Assist“ aus.
Die Aktivierung der Funktion deaktiviert
Toter-Winkel-Assistent .
Die Funktion kann bis zum Einleiten des
Ein- oder Ausparkmanövers jederzeit
durch Drücken des Pfeils in der Ecke oben
links der Anzeige deaktiviert werden.

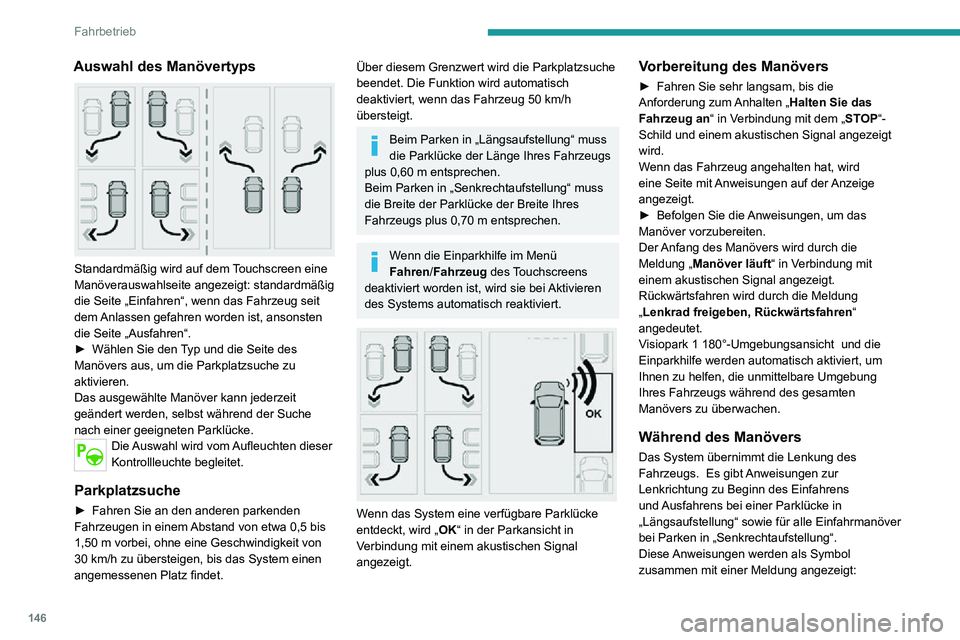

146
Fahrbetrieb
Auswahl des Manövertyps

Standardmäßig wird auf dem Touchscreen eine
Manöverauswahlseite angezeigt: standardmäßig
die Seite „Einfahren“, wenn das Fahrzeug seit
dem Anlassen gefahren worden ist, ansonsten
die Seite „Ausfahren“.
► Wählen Sie den Typ und die Seite des Manövers aus, um die Parkplatzsuche zu
aktivieren.
Das ausgewählte Manöver kann jederzeit
geändert werden, selbst während der Suche
nach einer geeigneten Parklücke.
Die Auswahl wird vom Aufleuchten dieser
Kontrollleuchte begleitet.
Parkplatzsuche
► Fahren Sie an den anderen parkenden Fahrzeugen in einem Abstand von etwa 0,5 bis
1,50 m vorbei, ohne eine Geschwindigkeit von 30 km/h zu übersteigen, bis das System einen angemessenen Platz findet.
Über diesem Grenzwert wird die Parkplatzsuche
beendet. Die Funktion wird automatisch
deaktiviert, wenn das Fahrzeug 50 km/h übersteigt.
Beim Parken in „Längsaufstellung“ muss
die Parklücke der Länge Ihres Fahrzeugs
plus 0,60 m entsprechen.Beim Parken in „Senkrechtaufstellung“ muss
die Breite der Parklücke der Breite Ihres
Fahrzeugs plus 0,70 m entsprechen.
Wenn die Einparkhilfe im Menü
Fahren/Fahrzeug des Touchscreens
deaktiviert worden ist, wird sie bei Aktivieren
des Systems automatisch reaktiviert.


Wenn das System eine verfügbare Parklücke
entdeckt, wird „OK“ in der Parkansicht in
Verbindung mit einem akustischen Signal
angezeigt.
Vorbereitung des Manövers
► Fahren Sie sehr langsam, bis die Anforderung zum Anhalten „ Halten Sie das
Fahrzeug an“ in Verbindung mit dem „ STOP“-
Schild und einem akustischen Signal angezeigt
wird.
Wenn das Fahrzeug angehalten hat, wird
eine Seite mit Anweisungen auf der Anzeige
angezeigt.
► Befolgen Sie die Anweisungen, um das Manöver vorzubereiten.
Der Anfang des Manövers wird durch die
Meldung „Manöver läuft“ in Verbindung mit
einem akustischen Signal angezeigt.
Rückwärtsfahren wird durch die Meldung
„Lenkrad freigeben, Rückwärtsfahren“
angedeutet.
Visiopark 1 180°-Umgebungsansicht und die
Einparkhilfe werden automatisch aktiviert, um
Ihnen zu helfen, die unmittelbare Umgebung
Ihres Fahrzeugs während des gesamten
Manövers zu überwachen.
Während des Manövers
Das System übernimmt die Lenkung des Fahrzeugs. Es gibt Anweisungen zur Lenkrichtung zu Beginn des Einfahrens
und Ausfahrens bei einer Parklücke in
„Längsaufstellung“ sowie für alle Einfahrmanöver
bei Parken in „Senkrechtaufstellung“.
Diese Anweisungen werden als Symbol
zusammen mit einer Meldung angezeigt:

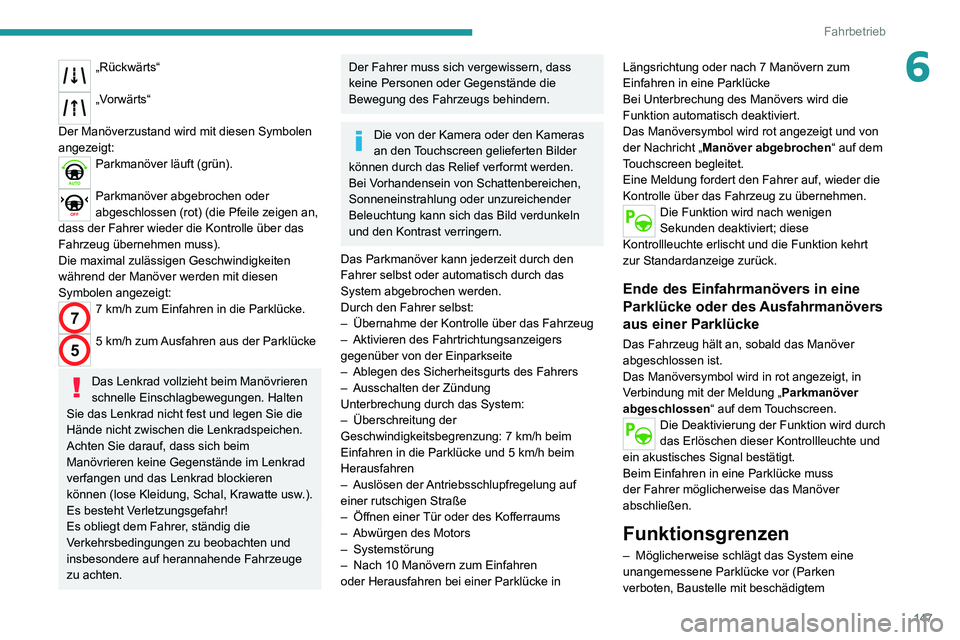

147
Fahrbetrieb
6„Rückwärts“
„Vorwärts“
Der Manöverzustand wird mit diesen Symbolen
angezeigt:
Parkmanöver läuft (grün).
Parkmanöver abgebrochen oder
abgeschlossen (rot) (die Pfeile zeigen an,
dass der Fahrer wieder die Kontrolle über das
Fahrzeug übernehmen muss).
Die maximal zulässigen Geschwindigkeiten
während der Manöver werden mit diesen
Symbolen angezeigt:
77 km/h zum Einfahren in die Parklücke.
55 km/h zum Ausfahren aus der Parklücke
Das Lenkrad vollzieht beim Manövrieren
schnelle Einschlagbewegungen. Halten
Sie das Lenkrad nicht fest und legen Sie die
Hände nicht zwischen die Lenkradspeichen. Achten Sie darauf, dass sich beim
Manövrieren keine Gegenstände im Lenkrad
verfangen und das Lenkrad blockieren
können (lose Kleidung, Schal, Krawatte usw.).
Es besteht Verletzungsgefahr!
Es obliegt dem Fahrer, ständig die
Verkehrsbedingungen zu beobachten und
insbesondere auf herannahende Fahrzeuge
zu achten.
Der Fahrer muss sich vergewissern, dass
keine Personen oder Gegenstände die
Bewegung des Fahrzeugs behindern.
Die von der Kamera oder den Kameras
an den Touchscreen gelieferten Bilder
können durch das Relief verformt werden.
Bei Vorhandensein von Schattenbereichen,
Sonneneinstrahlung oder unzureichender
Beleuchtung kann sich das Bild verdunkeln
und den Kontrast verringern.
Das Parkmanöver kann jederzeit durch den
Fahrer selbst oder automatisch durch das
System abgebrochen werden.
Durch den Fahrer selbst:
– Übernahme der Kontrolle über das Fahrzeug– Aktivieren des Fahrtrichtungsanzeigers gegenüber von der Einparkseite– Ablegen des Sicherheitsgurts des Fahrers– Ausschalten der ZündungUnterbrechung durch das System:– Überschreitung der
Geschwindigkeitsbegrenzung: 7 km/h beim Einfahren in die Parklücke und 5 km/h beim Herausfahren– Auslösen der Antriebsschlupfregelung auf einer rutschigen Straße– Öffnen einer Tür oder des Kofferraums– Abwürgen des Motors– Systemstörung– Nach 10 Manövern zum Einfahren oder Herausfahren bei einer Parklücke in
Längsrichtung oder nach 7 Manövern zum Einfahren in eine Parklücke
Bei Unterbrechung des Manövers wird die
Funktion automatisch deaktiviert.
Das Manöversymbol wird rot angezeigt und von
der Nachricht „ Manöver abgebrochen“ auf dem
Touchscreen begleitet.
Eine Meldung fordert den Fahrer auf, wieder die
Kontrolle über das Fahrzeug zu übernehmen.
Die Funktion wird nach wenigen
Sekunden deaktiviert; diese
Kontrollleuchte erlischt und die Funktion kehrt
zur Standardanzeige zurück.
Ende des Einfahrmanövers in eine
Parklücke oder des Ausfahrmanövers
aus einer Parklücke
Das Fahrzeug hält an, sobald das Manöver
abgeschlossen ist.
Das Manöversymbol wird in rot angezeigt, in
Verbindung mit der Meldung „ Parkmanöver
abgeschlossen“ auf dem Touchscreen.
Die Deaktivierung der Funktion wird durch
das Erlöschen dieser Kontrollleuchte und
ein akustisches Signal bestätigt.
Beim Einfahren in eine Parklücke muss
der Fahrer möglicherweise das Manöver
abschließen.
Funktionsgrenzen
– Möglicherweise schlägt das System eine unangemessene Parklücke vor (Parken
verboten, Baustelle mit beschädigtem

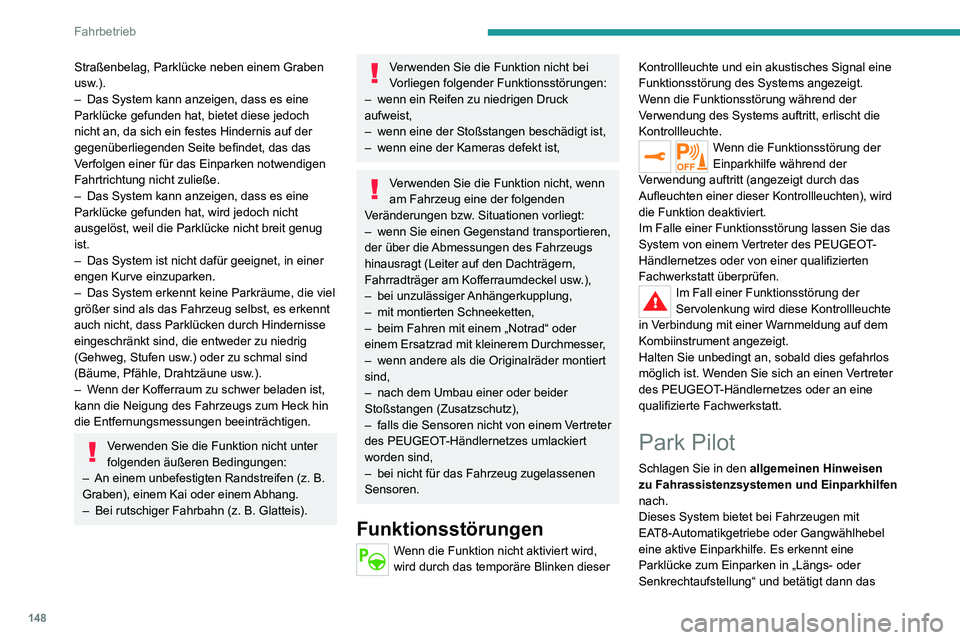

148
Fahrbetrieb
Straßenbelag, Parklücke neben einem Graben
usw.).
– Das System kann anzeigen, dass es eine Parklücke gefunden hat, bietet diese jedoch
nicht an, da sich ein festes Hindernis auf der
gegenüberliegenden Seite befindet, das das
Verfolgen einer für das Einparken notwendigen
Fahrtrichtung nicht zuließe.
– Das System kann anzeigen, dass es eine Parklücke gefunden hat, wird jedoch nicht
ausgelöst, weil die Parklücke nicht breit genug
ist.
– Das System ist nicht dafür geeignet, in einer engen Kurve einzuparken.– Das System erkennt keine Parkräume, die viel größer sind als das Fahrzeug selbst, es erkennt
auch nicht, dass Parklücken durch Hindernisse
eingeschränkt sind, die entweder zu niedrig
(Gehweg, Stufen usw.) oder zu schmal sind
(Bäume, Pfähle, Drahtzäune usw.).
– Wenn der Kofferraum zu schwer beladen ist, kann die Neigung des Fahrzeugs zum Heck hin
die Entfernungsmessungen beeinträchtigen.
Verwenden Sie die Funktion nicht unter
folgenden äußeren Bedingungen:
– An einem unbefestigten Randstreifen (z. B. Graben), einem Kai oder einem Abhang.– Bei rutschiger Fahrbahn (z. B. Glatteis).
Verwenden Sie die Funktion nicht bei
Vorliegen folgender Funktionsstörungen:
– wenn ein Reifen zu niedrigen Druck aufweist,– wenn eine der Stoßstangen beschädigt ist,– wenn eine der Kameras defekt ist,
Verwenden Sie die Funktion nicht, wenn
am Fahrzeug eine der folgenden
Veränderungen bzw. Situationen vorliegt:
– wenn Sie einen Gegenstand transportieren, der über die Abmessungen des Fahrzeugs
hinausragt (Leiter auf den Dachträgern,
Fahrradträger am Kofferraumdeckel usw.),
– bei unzulässiger Anhängerkupplung,– mit montierten Schneeketten,– beim Fahren mit einem „Notrad“ oder einem Ersatzrad mit kleinerem Durchmesser,– wenn andere als die Originalräder montiert sind,– nach dem Umbau einer oder beider Stoßstangen (Zusatzschutz),– falls die Sensoren nicht von einem V ertreter
des PEUGEOT-Händlernetzes umlackiert
worden sind,
– bei nicht für das Fahrzeug zugelassenen Sensoren.
Funktionsstörungen
Wenn die Funktion nicht aktiviert wird,
wird durch das temporäre Blinken dieser Kontrollleuchte und ein akustisches Signal eine
Funktionsstörung des Systems angezeigt.
Wenn die Funktionsstörung während der
Verwendung des Systems auftritt, erlischt die
Kontrollleuchte.
Wenn die Funktionsstörung der
Einparkhilfe während der
Verwendung auftritt (angezeigt durch das
Aufleuchten einer dieser Kontrollleuchten), wird
die Funktion deaktiviert.
Im Falle einer Funktionsstörung lassen Sie das
System von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Im Fall einer Funktionsstörung der
Servolenkung wird diese Kontrollleuchte
in Verbindung mit einer Warnmeldung auf dem
Kombiinstrument angezeigt.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist. Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Park Pilot
Schlagen Sie in den allgemeinen Hinweisen
zu Fahrassistenzsystemen und Einparkhilfen
nach.
Dieses System bietet bei Fahrzeugen mit
EAT8-Automatikgetriebe oder Gangwählhebel
eine aktive Einparkhilfe. Es erkennt eine
Parklücke zum Einparken in „Längs- oder
Senkrechtaufstellung“ und betätigt dann das

149
Fahrbetrieb

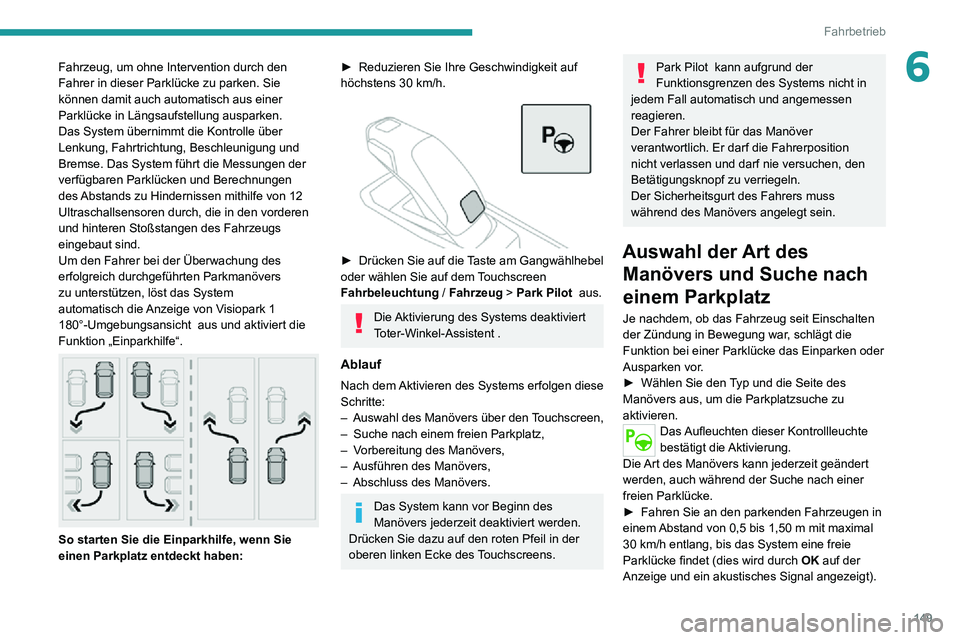

6Fahrzeug, um ohne Intervention durch den
Fahrer in dieser Parklücke zu parken. Sie
können damit auch automatisch aus einer
Parklücke in Längsaufstellung ausparken.
Das System übernimmt die Kontrolle über
Lenkung, Fahrtrichtung, Beschleunigung und
Bremse. Das System führt die Messungen der
verfügbaren Parklücken und Berechnungen
des Abstands zu Hindernissen mithilfe von 12
Ultraschallsensoren durch, die in den vorderen
und hinteren Stoßstangen des Fahrzeugs
eingebaut sind.
Um den Fahrer bei der Überwachung des
erfolgreich durchgeführten Parkmanövers
zu unterstützen, löst das System
automatisch die Anzeige von Visiopark 1
180°-Umgebungsansicht aus und aktiviert die
Funktion „Einparkhilfe“.


So starten Sie die Einparkhilfe, wenn Sie
einen Parkplatz entdeckt haben:
► Reduzieren Sie Ihre Geschwindigkeit auf höchstens 30 km/h.

► Drücken Sie auf die Taste am Gangwählhebel oder wählen Sie auf dem Touchscreen
Fahrbeleuchtung / Fahrzeug > Park Pilot aus.
Die Aktivierung des Systems deaktiviert
Toter-Winkel-Assistent .
Ablauf
Nach dem Aktivieren des Systems erfolgen diese
Schritte:
– Auswahl des Manövers über den Touchscreen,
– Suche nach einem freien Parkplatz,– Vorbereitung des Manövers,– Ausführen des Manövers,– Abschluss des Manövers.
Das System kann vor Beginn des
Manövers jederzeit deaktiviert werden.
Drücken Sie dazu auf den roten Pfeil in der
oberen linken Ecke des Touchscreens.
Park Pilot kann aufgrund der
Funktionsgrenzen des Systems nicht in
jedem Fall automatisch und angemessen
reagieren.
Der Fahrer bleibt für das Manöver
verantwortlich. Er darf die Fahrerposition
nicht verlassen und darf nie versuchen, den
Betätigungsknopf zu verriegeln.
Der Sicherheitsgurt des Fahrers muss
während des Manövers angelegt sein.
Auswahl der Art des Manövers und Suche nach
einem Parkplatz
Je nachdem, ob das Fahrzeug seit Einschalten
der Zündung in Bewegung war, schlägt die
Funktion bei einer Parklücke das Einparken oder
Ausparken vor.
► Wählen Sie den Typ und die Seite des Manövers aus, um die Parkplatzsuche zu
aktivieren.
Das Aufleuchten dieser Kontrollleuchte
bestätigt die Aktivierung.
Die Art des Manövers kann jederzeit geändert
werden, auch während der Suche nach einer
freien Parklücke.
► Fahren Sie an den parkenden Fahrzeugen in einem Abstand von 0,5 bis 1,50 m mit maximal 30 km/h entlang, bis das System eine freie Parklücke findet (dies wird durch OK auf der
Anzeige und ein akustisches Signal angezeigt).

150
Fahrbetrieb
Beim Parken „in Längsrichtung“ muss die
Parklücke der Länge Ihres Fahrzeugs
zuzüglich 1 m entsprechen.Beim Parken in Längsrichtung muss die
Parklücke der Länge Ihres Fahrzeugs
zuzüglich 0,70 m entsprechen.
Vorbereitung des Manövers
► Fahren Sie sehr langsam, bis die Anforderung zum Anhalten und das „STOP“-
Schild in Verbindung mit einem akustischen
Signal angezeigt wird.
Wenn das Fahrzeug angehalten hat, wird
eine Seite mit Anweisungen auf der Anzeige
angezeigt.
► Befolgen Sie sämtliche Anweisungen, um das Manöver vorzubereiten.Wenn die Anweisung befolgt worden ist,
wird dieses Symbol automatisch
angezeigt.
Wenn alle Anweisungen validiert worden sind,
wird ein neuer Bildschirm angezeigt, der angibt,
dass Sie das Manöver ausführen können.
► Drücken Sie diese Taste, um das Manöver auszuführen.► Halten Sie diese Taste gedrückt und geben Sie das Bremspedal langsam frei.
Diese Taste muss während des
gesamten Manövers gedrückt bleiben.
Der Anfang des Manövers wird durch die
Anzeige eines Bildschirms mit der Meldung „Manöver läuft“ und einem akustischen Signal
angezeigt.
Visiopark 1 180°-Umgebungsansicht und die
Einparkhilfe werden automatisch aktiviert, um
Ihnen zu helfen, die unmittelbare Umgebung
Ihres Fahrzeugs während des gesamten
Manövers zu überwachen.
Ausführen des Manövers
Sobald der Fahrer das Bremspedal freigibt,
übernimmt das System automatisch die Kontrolle
über die Auswahl der Fahrtrichtung, vorwärts
oder rückwärts, Beschleunigung, Bremsen und
Lenkrichtung.
Der Manöverzustand wird mit diesen Symbolen
angezeigt:
Das Parkmanöver läuft.

Das Parkmanöver wurde unterbrochen.
Das Parkmanöver ist abgeschlossen oder
wurde abgebrochen (weiße Pfeile zeigen
an, dass der Fahrer wieder die Kontrolle über
sein Fahrzeug übernehmen muss).
Die Richtung des Manövers wird durch diese
Symbole angezeigt:
Vorwärtsgang
Rückwärtsgang
Der mittlere Pfeil ist grün, während das Fahrzeug
sich bewegt, oder weiß, um die nächste
Manöverrichtung anzuzeigen.
Während des gesamten Manövers,
angezeigt durch das grüne „ AUTO“-
Symbol, muss der Fahrer die
Betätigungstaste gedrückt halten.
Das Lenkrad vollzieht beim Manövrieren
schnelle Einschlagbewegungen. Halten
Sie das Lenkrad nicht fest und legen Sie die
Hände nicht zwischen die Lenkradspeichen.
Achten Sie darauf, dass sich beim
Manövrieren keine Gegenstände im Lenkrad
verfangen und das Lenkrad blockieren
können (lose Kleidung, Schal, Krawatte usw.).
Es besteht Verletzungsgefahr!
Wenn das Fahrzeug stark verlangsamt,
leuchten die Bremsleuchten
möglicherweise auf.
Aussetzung/Wiederaufnahme des
Manövers
Das Manöver kann zu jederzeit vorübergehend
unterbrochen werden, entweder automatisch
durch das System, wenn ein Hindernis erfasst
wird, oder durch einen Fahrereingriff. Wenn
der Fahrer eine Gefahr erkennt, kann er das
Manöver auch permanent unterbrechen.
Um das Manöver zu unterbrechen, kann der
Fahrer:
– den Funktionsknopf loslassen,– das Bremspedal betätigen,
