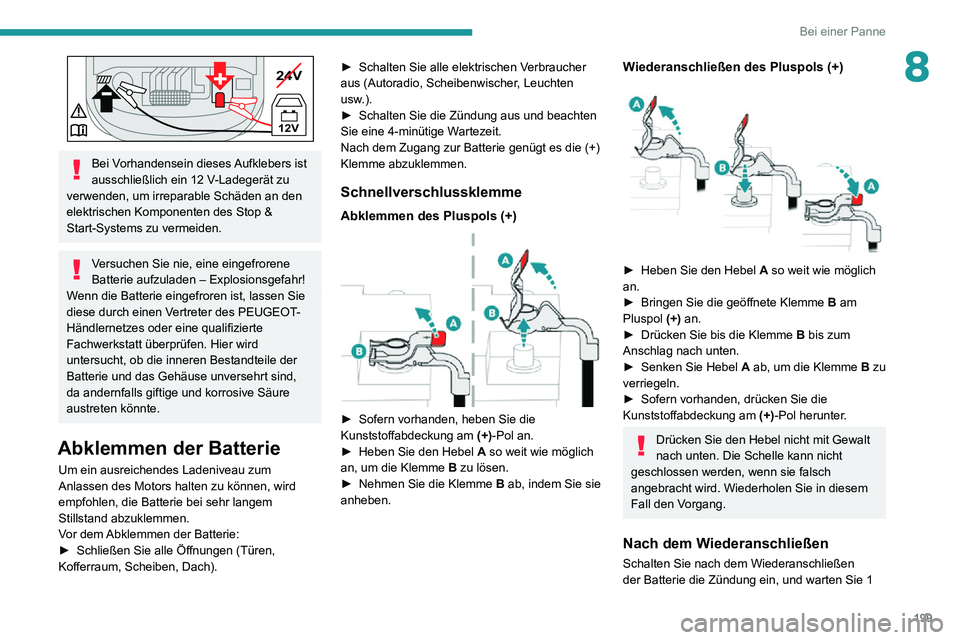

199
Bei einer Panne
824V
12V
-+

Bei Vorhandensein dieses Aufklebers ist ausschließlich ein 12 V-Ladegerät zu verwenden, um irreparable Schäden an den
elektrischen Komponenten des Stop &
Start-Systems zu vermeiden.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird
untersucht, ob die inneren Bestandteile der
Batterie und das Gehäuse unversehrt sind,
da andernfalls giftige und korrosive Säure
austreten könnte.
Abklemmen der Batterie
Um ein ausreichendes Ladeniveau zum
Anlassen des Motors halten zu können, wird
empfohlen, die Batterie bei sehr langem
Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
► Schließen Sie alle Öffnungen (Türen, Kofferraum, Scheiben, Dach).
► Schalten Sie alle elektrischen V erbraucher aus (Autoradio, Scheibenwischer, Leuchten
usw.).
► Schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie genügt es die (+)
Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Sofern vorhanden, heben Sie die Kunststoffabdeckung am (+)-Pol an.► Heben Sie den Hebel A so weit wie möglich
an, um die Klemme B zu lösen.
► Nehmen Sie die Klemme B ab, indem Sie sie
anheben.
Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich
an.
► Bringen Sie die geöffnete Klemme B am
Pluspol (+) an.
► Drücken Sie bis die Klemme B bis zum
Anschlag nach unten.
► Senken Sie Hebel A ab, um die Klemme B zu
verriegeln.
► Sofern vorhanden, drücken Sie die Kunststoffabdeckung am (+)-Pol herunter.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in diesem
Fall den Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1

200
Bei einer Panne
Zugang zum Werkzeug
Weitere Informationen zum Zugriff auf das
Bordwekzeug siehe entsprechende Rubrik.
Abschleppen Ihres Fahrzeugs
Zugang zum vorderen Schraubengewinde:
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift
kleinere Störungen auftreten und bestehen
bleiben, wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen zurückgesetzt
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
– Schlüssel mit der Fernbedienung oder elektronischer Schlüssel (je nach Version),– Schiebedach und elektrische Dachjalousie,– elektrische Fensterheber ,– Datum und Uhrzeit,– gespeicherte Radiosender .
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).
Fahrzeug abschleppen
Allgemeine Hinweise
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem
Motor abgeschleppt wird, besteht keine Lenk-
und Bremsunterstützung.
In folgenden Situationen müssen Sie
einen Abschleppfachbetrieb
hinzuziehen:
– Fahrzeugpanne auf einer Autobahn oder Schnellstraße,– das Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht
gelöst werden,
– es ist nicht möglich, ein Fahrzeug mit Automatikgetriebe abzuschleppen, laufender
Motor,
– Abschleppen auf nur zwei Rädern,– Fahrzeug mit Vierradantrieb,– keine homologierte Abschleppstange vorhanden.
Vor dem Abschleppen muss das
Fahrzeug unbedingt in den
Freilaufmodus gebracht werden.
Für weitere Informationen zum
Wechseln in den Freilauf siehe entsprechenden Abschnitt.
ElektromotorEin Elektrofahrzeug darf keinesfalls als Abschleppwagen verwendet werden.Es kann jedoch benutzt werden, um kurzfristig ein festgefahrenes Fahrzeug zu
befreien.

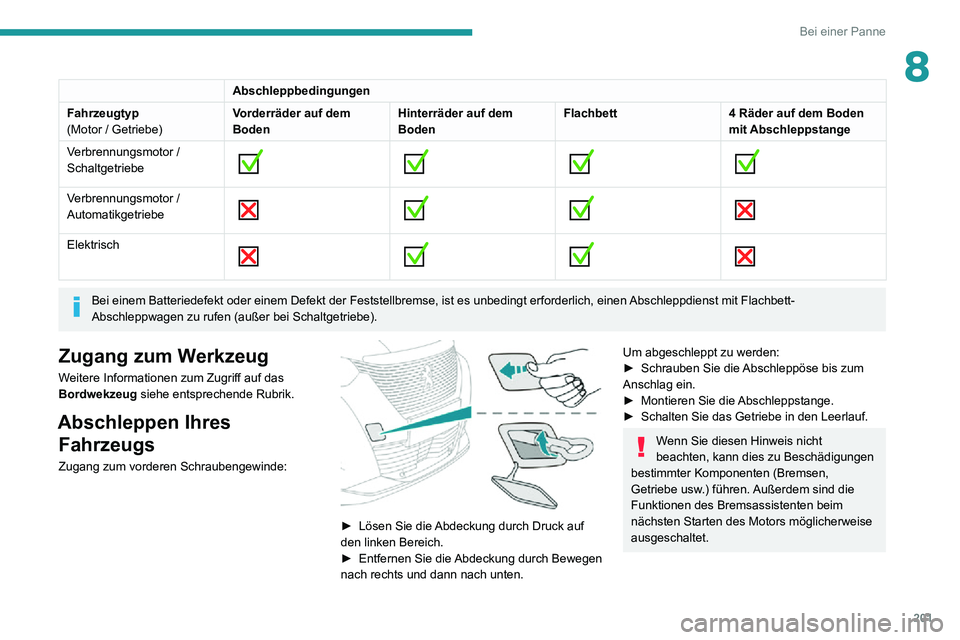

201
Bei einer Panne
8Abschleppbedingungen
Fahrzeugtyp
(Motor / Getriebe) Vorderräder auf dem
BodenHinterräder auf dem
BodenFlachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor /
Schaltgetriebe








Verbrennungsmotor /
Automatikgetriebe





Elektrisch





Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbett-
Abschleppwagen zu rufen (außer bei Schaltgetriebe).
Zugang zum Werkzeug
Weitere Informationen zum Zugriff auf das
Bordwekzeug siehe entsprechende Rubrik.
Abschleppen Ihres
Fahrzeugs
Zugang zum vorderen Schraubengewinde:

► Lösen Sie die Abdeckung durch Druck auf
den linken Bereich.► Entfernen Sie die Abdeckung durch Bewegen nach rechts und dann nach unten.
Um abgeschleppt zu werden:► Schrauben Sie die Abschleppöse bis zum Anschlag ein.► Montieren Sie die Abschleppstange.► Schalten Sie das Getriebe in den Leerlauf.
Wenn Sie diesen Hinweis nicht
beachten, kann dies zu Beschädigungen
bestimmter Komponenten (Bremsen,
Getriebe usw.) führen. Außerdem sind die
Funktionen des Bremsassistenten beim
nächsten Starten des Motors möglicherweise
ausgeschaltet.

202
Bei einer Panne
Automatikgetriebe: Schleppen Sie das Fahrzeug niemals mit den Antriebsrädern
auf dem Boden stehend und mit
ausgeschaltetem Motor ab.
► Entriegeln Sie die Lenkung und lösen Sie die Feststellbremse.► Schalten Sie bei beiden Fahrzeugen die Warnblinker ein.► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze
Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung durch Druck auf den rechten Bereich.
► Ziehen Sie die Abdeckung nach unten.Um abzuschleppen:
► Schrauben Sie die Abschleppöse bis zum Anschlag ein.► Montieren Sie die Abschleppstange.► Schalten Sie bei beiden Fahrzeugen die Warnblinker ein.► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze
Strecke.

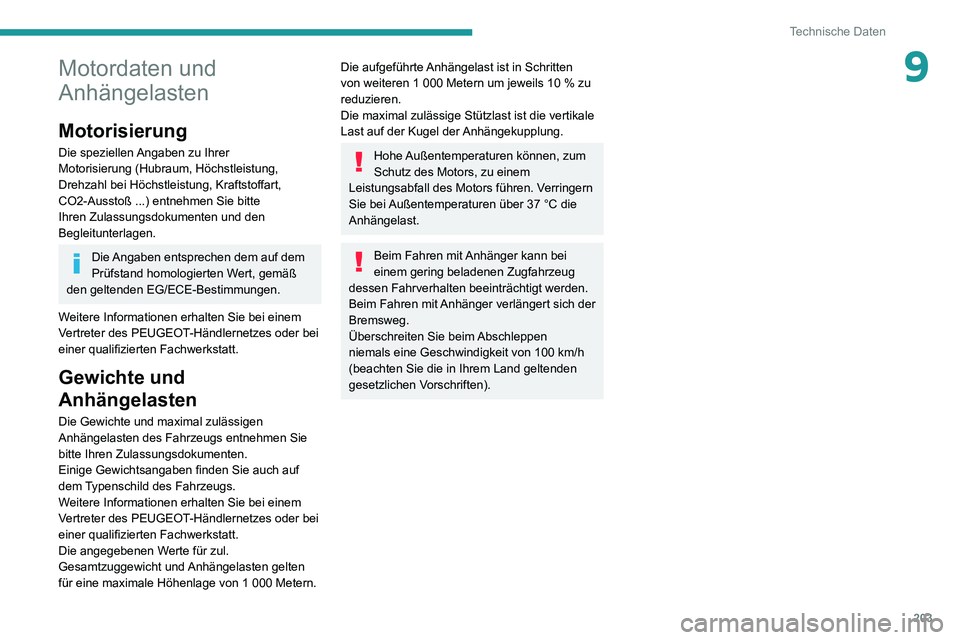

203
Technische Daten
9Motordaten und
Anhängelasten
Motorisierung
Die speziellen Angaben zu Ihrer
Motorisierung (Hubraum, Höchstleistung,
Drehzahl bei Höchstleistung, Kraftstoffart,
CO2-Ausstoß ...) entnehmen Sie bitte
Ihren Zulassungsdokumenten und den
Begleitunterlagen.
Die Angaben entsprechen dem auf dem
Prüfstand homologierten Wert, gemäß
den geltenden EG/ECE-Bestimmungen.
Weitere Informationen erhalten Sie bei einem
Vertreter des PEUGEOT-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Gewichte und
Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf
dem Typenschild des Fahrzeugs.
Weitere Informationen erhalten Sie bei einem
Vertreter des PEUGEOT-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten gelten
für eine maximale Höhenlage von 1 000 Metern.
Die aufgeführte Anhängelast ist in Schritten von weiteren 1 000 Metern um jeweils 10 % zu reduzieren.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängekupplung.
Hohe Außentemperaturen können, zum
Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern
Sie bei Außentemperaturen über 37 °C die Anhängelast.
Beim Fahren mit Anhänger kann bei
einem gering beladenen Zugfahrzeug
dessen Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen
niemals eine Geschwindigkeit von 100 km/h (beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften).

204
Technische Daten
Motoren und Anhängelasten - Benzinmotoren
Motoren1,2 Liter PureTech
100 S&S 1,2 Liter PureTech
130 1.2 PureTech 130 S&S
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) EAT6
(Automatikgetriebe, 6 Stufen) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatikgetriebe, 8 Stufen)
Motorcodes EB2ADTD MB6 STTEB2ADTSM AT6IIIEB2ADTS MB6 STT EB2ADTS ATN8 STT
Amtl. Varianten-/Versionsbezeichnung:
UR... HNKK
HNLW HNSKHNSS
Hubraum (cm
3) 1.1991.1991.1991.199
Höchstleistung (kW) 75969696
Kraftstoff BleifreiBleifreiBleifreiBleifrei
Max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bei 10 % oder 12 % Steigung
1.200 5001.200 1.200
Max. Anhängelast ungebremst (kg) 630500633640
Max. zulässige Stützlast (kg) 48484848

205
Technische Daten
9Motorcodes1,2 Liter PureTech 1551,2 Liter PureTech 155 S&S 1.5 VTi 115
Getriebe EAT8
Automatikgetriebe, 8 Stufen) EAT8
Automatikgetriebe, 8 Stufen) EAT6
(Automatikgetriebe, 6 Stufen)
Codes EB2ADTXM ATN8EB2ADTX ATN8 STT EC5F AT6III
Amtl. Varianten-/Versionsbezeichnung:
UR...
UX... HNJP
HNNS NFJW
Hubraum (ccm) 1.1991.1991.498
Höchstleistung (kW) 11 511 5 84
Kraftstoff BleifreiBleifreiBleifrei
Max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bis 12 % Steigung
500 1.200 500
Max. Anhängelast ungebremst (kg) 500640500
Max. zulässige Stützlast (kg) 484848

206
Technische Daten
Elektromotor
Amtl. Varianten-/Versionsbezeichnung:
UJ...ZKXZ
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\
(kg)
bei 10 % oder 12 % Steigung0
Max. Anhängelast ungebremst (kg) 0
Max. zulässige Stützlast (kg) 0
Elektromotor
Technologie Permanentmagnet-Synchronmotor
Höchstleistung (kW)/(PS) 100 / 136
Antriebsbatterie
Technologie Lithium-Ionen
Installierte Leistung (kWh) 50
Aufladen am Hausanschluss Modus 2
Wechselspannung (VAC)
Amperezahl (A) 230 (einphasig)
8 oder 16
Schnellladung Modus 3
Wechselspannung (VAC)
Amperezahl (A) 230 (einphasig oder dreiphasig)
16 oder 32
Schnellladen Modus 4
Gleichspannung (VDC) 400

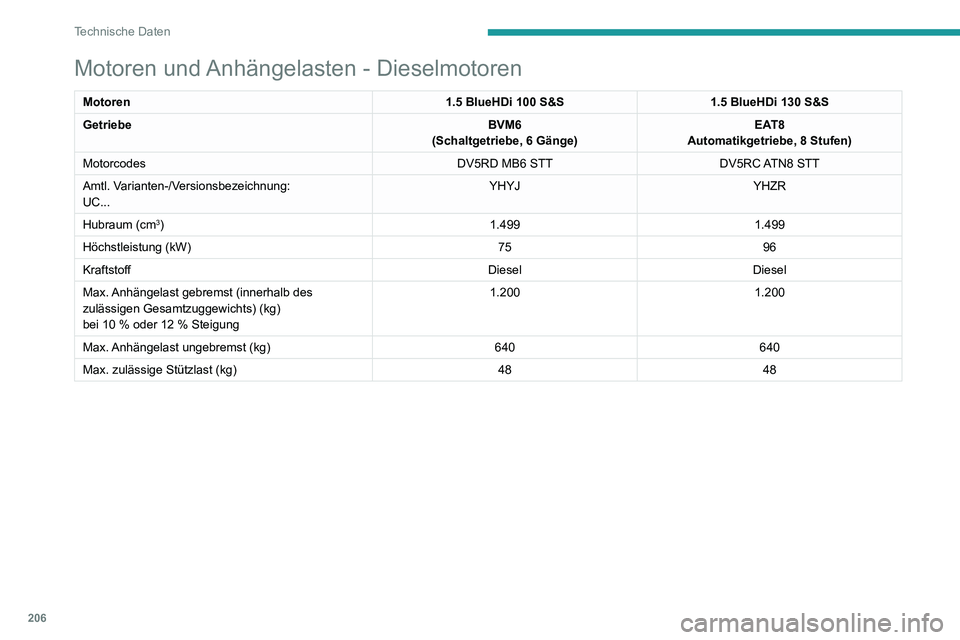

Motoren und Anhängelasten - Dieselmotoren
Motoren1.5 BlueHDi 100 S&S1.5 BlueHDi 130 S&S
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) EAT8
Automatikgetriebe, 8 Stufen)
Motorcodes DV5RD MB6 STTDV5RC ATN8 STT
Amtl. Varianten-/Versionsbezeichnung:
UC... YHYJ
YHZR
Hubraum (cm
3) 1.4991.499
Höchstleistung (kW) 7596
Kraftstoff DieselDiesel
Max. Anhängelast gebremst (innerhalb des
zulässigen Gesamtzuggewichts) (kg)
bei 10 % oder 12 % Steigung
1.200 1.200
Max. Anhängelast ungebremst (kg) 640640
Max. zulässige Stützlast (kg) 4848
