207

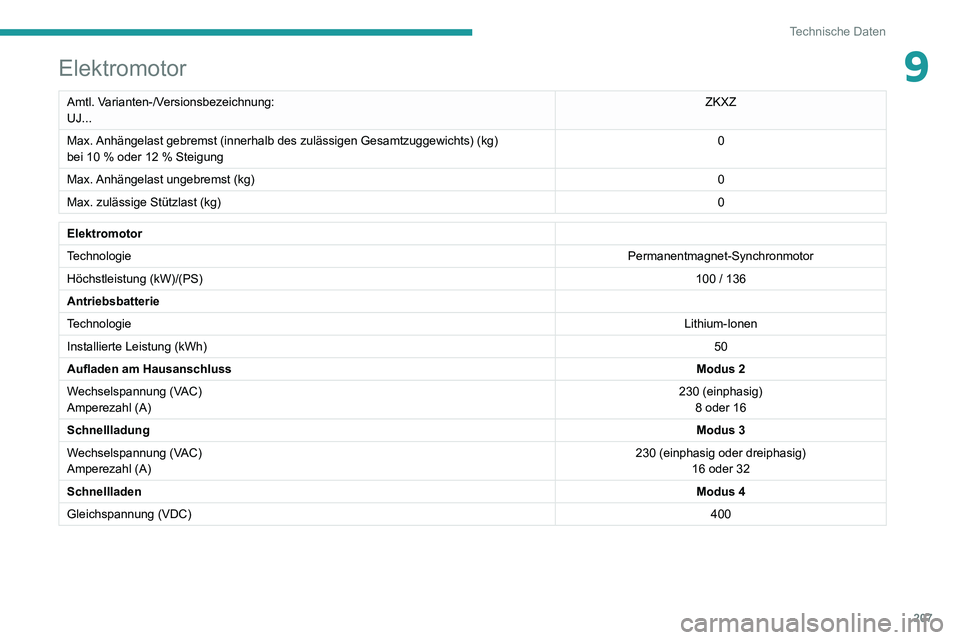

Technische Daten
9Elektromotor
Amtl. Varianten-/Versionsbezeichnung:
UJ...ZKXZ
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\
(kg)
bei 10 % oder 12 % Steigung0
Max. Anhängelast ungebremst (kg) 0
Max. zulässige Stützlast (kg) 0
Elektromotor
TechnologiePermanentmagnet-Synchronmotor
Höchstleistung (kW)/(PS) 100 / 136
Antriebsbatterie
Technologie Lithium-Ionen
Installierte Leistung (kWh) 50
Aufladen am Hausanschluss Modus 2
Wechselspannung (VAC)
Amperezahl (A) 230 (einphasig)
8 oder 16
Schnellladung Modus 3
Wechselspannung (VAC)
Amperezahl (A) 230 (einphasig oder dreiphasig)
16 oder 32
Schnellladen Modus 4
Gleichspannung (VDC) 400

208
Technische Daten

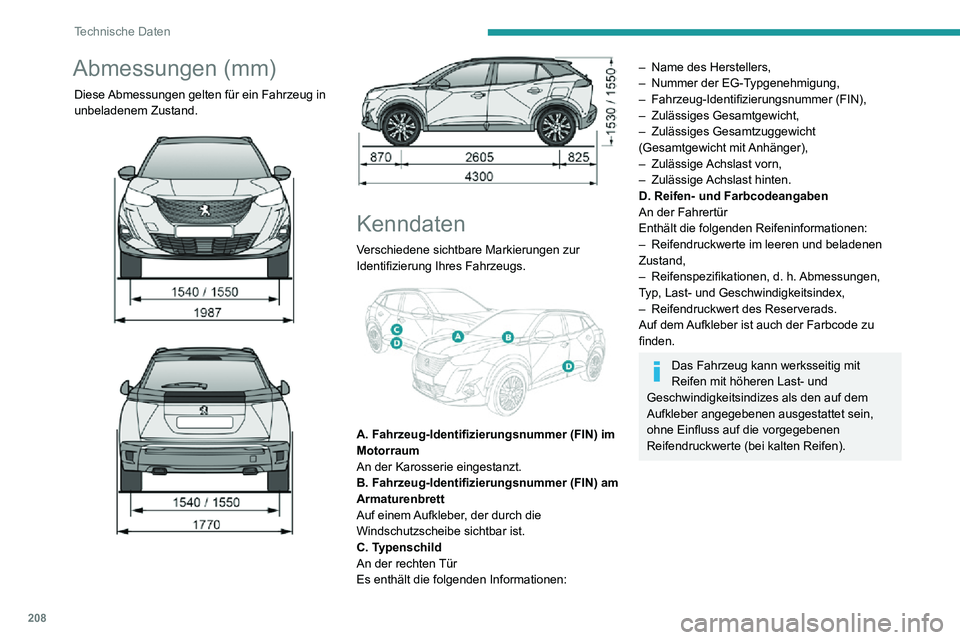

Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.




Kenndaten
Verschiedene sichtbare Markierungen zur
Identifizierung Ihres Fahrzeugs.


A. Fahrzeug-Identifizierungsnummer (FIN) im
Motorraum
An der Karosserie eingestanzt.
B. Fahrzeug-Identifizierungsnummer (FIN) am
Armaturenbrett
Auf einem Aufkleber, der durch die
Windschutzscheibe sichtbar ist.
C. Typenschild
An der rechten Tür
Es enthält die folgenden Informationen:
– Name des Herstellers,– Nummer der EG-T ypgenehmigung,– Fahrzeug-Identifizierungsnummer (FIN),– Zulässiges Gesamtgewicht,– Zulässiges Gesamtzuggewicht (Gesamtgewicht mit Anhänger),– Zulässige Achslast vorn,– Zulässige Achslast hinten.D. Reifen- und Farbcodeangaben
An der Fahrertür
Enthält die folgenden Reifeninformationen:
– Reifendruckwerte im leeren und beladenen Zustand,– Reifenspezifikationen, d. h. Abmessungen, Typ, Last- und Geschwindigkeitsindex,– Reifendruckwert des Reserverads.Auf dem Aufkleber ist auch der Farbcode zu
finden.
Das Fahrzeug kann werksseitig mit
Reifen mit höheren Last- und
Geschwindigkeitsindizes als den auf dem
Aufkleber angegebenen ausgestattet sein,
ohne Einfluss auf die vorgegebenen
Reifendruckwerte (bei kalten Reifen).

209
PEUGEOT Connect Radio
10PEUGEOT Connect
Radio


Multimedia-Audiosystem -
Apps - Bluetooth
®-Telefon
Die beschriebenen Funktionen und
Einstellungen variieren je nach
Ausführung und Konfiguration sowie
Vertriebsland des Fahrzeugs.
Aus Sicherheitsgründen und weil sie die anhaltende Aufmerksamkeit des Fahrers
erfordern müssen folgende Tätigkeiten bei
stehendem Fahrzeug und ausgeschalteter
Zündung vorgenommen werden:
– Kopplung des Smartphones mit dem System über Bluetooth.– Verwendung des Smartphones.– Verbindung mit den Apps CarPlay®,
MirrorLinkTM oder Android Auto (bestimmte
Apps unterbrechen ihre Anzeigen, während
das Fahrzeug fährt).
– Ändern der Systemeinstellungen und der Konfiguration.
Das System ist so eingerichtet, dass es
nur im Fahrzeug funktioniert.
Die Anzeige der Meldung Energiesparmodus
weist auf das unverzügliche Umschalten in
diesen Modus hin.
Die OSS-Quellcodes (Open Source
Software) des Systems sind unter
folgenden Adressen erhältlich:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Erste Schritte
Bei laufendem Motor ermöglicht ein
kurzes Drücken die Stummschaltung.
Bei ausgeschalteter Zündung wird das System
durch kurzes Drücken eingeschaltet.
Die Lautstärke mit dem Rad bzw. den „Plus“-
und „Minus“-Tasten (je nach Ausstattung)
erhöhen oder verringern.
Verwenden Sie die Tasten auf beiden Seiten
oder unterhalb des Touchscreens, um auf die
Menüs zuzugreifen, und drücken Sie dann auf
die erscheinenden Tasten des Touchscreens.
Verwenden Sie je nach Modell die Tasten
„Quelle“ und „Menü“ links auf dem Touchscreen,
um auf die Menüs zuzugreifen, und drücken
Sie dann auf die auf dem Touchscreen
erscheinenden Tasten.
Die Rollmenüs können jederzeit durch
einen kurzen Druck mit drei Fingern auf den
Touchscreen angezeigt werden.
Alle berührungsempfindlichen Bereiche des
Touchscreens sind weiß.
Bei Seiten mit mehreren Registerkarten unten
auf dem Bildschirm kann durch Tippen auf die
gewünschte Seite oder durch Schieben der
Seiten mit dem Finger nach links oder rechts
zwischen den Seiten gewechselt werden.
Drücken Sie auf den schattierten Bereich, um
eine Ebene nach oben zu gehen oder um zu
bestätigen.
Drücken Sie auf den Zurück-Pfeil, um eine
Ebene nach oben zu gehen oder um zu
bestätigen.
Der Touchscreen ist „kapazitiv“.
Um den Touchscreen zu reinigen, wird
empfohlen, ein weiches, nicht scheuerndes
Tuch (z. B. Brillenputztuch) ohne
Reinigungsmittel zu verwenden.
Verwenden Sie auf dem Touchscreen keine
spitzen Gegenstände.
Berühren Sie den Touchscreen nicht mit
nassen Händen.
Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:

210
PEUGEOT Connect Radio
– Abrufen von Informationen der Klimaanlage (je nach Version) und direkter Zugriff auf das
entsprechende Menü.
– Abrufen von Informationen der Menüs Radio Media und Telefon.– Abrufen von Datenschutzinformationen.– Zugang zu den Einstellungen des Touchscreens und des digitalen
Kombiinstruments.
Auswahl der Audioquelle (je nach Ausstattung):
– FM/DAB/AM-Radiosender (je nach Ausstattung).– Telefon mit Anschluss über Bluetooth und Multimedia-Übertragung (Streaming) über
Bluetooth.
– USB-Stick.– Über den AUX-Anschluss verbundener Media-Player (je nach Ausstattung).

Im Menü „Einstellungen“ können Sie ein
Profil für eine einzelne Person oder für
eine Gruppe von Personen erstellen, die
Gemeinsamkeiten aufweisen, sowie
zahlreiche Einstellungen vornehmen
(Radiospeicher, Audioeinstellungen,
Klangbilder usw.). Die Einstellungen werden
automatisch berücksichtigt.
Bei sehr starker Hitze kann die
Lautstärke begrenzt werden, um das
System zu schützen. Das System kann in den
Standby-Modus umschalten (vollständiges
Ausschalten des Touchscreens und des
Tons); dieses Ausschalten dauert mindestens
5 Minuten.Wenn die Temperatur im Fahrzeuginnenraum
gesunken ist, kehrt die Lautstärke zu ihrem
normalen Niveau zurück.
Bedienelemente am
Lenkrad
Betätigungen am Lenkrad -
Typ 1

Radio:
Auswahl des nächstniedrigeren/
nächsthöheren Senders.
Auswahl des vorherigen/nächsten Menüpunkts
oder Listeneintrags.
Media:
Auswahl des vorherigen/nächsten Stücks. Auswahl des vorherigen / nächsten Menüpunkts
oder Listeneintrags.
Radio:
Kurzes Drücken: Anzeige der Senderliste.
Langes Drücken: Aktualisierung der Liste.
Media:
Kurzes Drücken: Anzeige der Verzeichnisliste.
Langes Drücken: Anzeige der verfügbaren
Sortierungsarten.
Änderung der Audioquelle (Radio; USB;
AUX (wenn ein Gerät angeschlossen ist);
CD; Streaming).
Bestätigung einer Auswahl
Lautstärke erhöhen
Lautstärke verringern
Ton ausschalten/wieder einschalten durch
gleichzeitiges Drücken der Tasten zur
Erhöhung und Verringerung der Lautstärke.
Betätigungen am Lenkrad -
Typ 2

Sprachbefehle:
Dieser Schalter befindet sich am Lenkrad
oder am Ende des Lichtschalterhebels (je nach
Ausstattung).
Kurzes Drücken, Sprachbefehle des
Smartphones über das System.

2 11
PEUGEOT Connect Radio
10Lautstärke erhöhen
Lautstärke verringern
Den Ton stummschalten durch
gleichzeitiges Drücken der Tasten Erhöhung
und Verringerung der Lautstärke (je nach
Ausstattung).
Den Ton wieder einschalten durch Drücken einer
der beiden Lautstärketasten.
Media (kurzes Drücken):
Multimediaquelle wechseln.
Telefon (kurzes Drücken): Telefon
abheben.
Während eines Gesprächs (kurzes Drücken):
Zugriff auf das Telefonmenü.
Telefon (langes Drücken): Ablehnen eines
ankommenden Anrufs, Auflegen eines laufenden
Anrufs; außerhalb eines laufenden Anrufs,
Zugang zum Telefonmenü.
Radio (drehen): automatische Suche des
vorherigen/nächsten Senders.
Media (drehen): vorheriger/nächster Titel,
Verschieben in den Listen.
Kurzes Drücken : Bestätigung einer Auswahl;
wird nichts ausgewählt, Zugriff auf die Speicher.
Radio: Senderliste anzeigen.
Media: Titelliste anzeigen.
Radio (gedrückt halten): Liste der empfangbaren
Sender aktualisieren.
Menüs
Apps

Zugriff auf die einstellbaren Geräte.
Radio Media

Auswahl einer Audioquelle oder eines
Radiosenders.
Telefon

Verbindung eines Telefons über
Bluetooth®.
Ausführung bestimmter Apps auf einem über
MirrorLink
TM, CarPlay® oder Android Auto
verbundenen Smartphone.
Einstellungen

Einstellen eines persönlichen Profils und/
oder Einstellen von Klang (Balance,

212
PEUGEOT Connect Radio
Drücken Sie diese Taste neben der ausgewählten Nachricht, um die
Sekundärseite anzuzeigen.
Drücken Sie diese Taste, um den vorhandenen Text zu bearbeiten und zu
ändern.
Drücken Sie diese Taste, um eine neue Mitteilung zu schreiben.Drücken Sie auf den Papierkorb, um die
Mitteilung zu löschen.
Radio
Einen Sender wählen
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie auf eine der Tasten, um eine automatische Suche der Radiosender
vorzunehmen.
Oder
Verschieben Sie den Cursor, um eine manuelle Suche der nächsthöheren /
nächstniedrigeren Frequenz vorzunehmen.
Oder
Drücken Sie auf die Frequenz.
Geben Sie auf der virtuellen Tastatur die Werte der Frequenzbänder FM und AM
ein.
Drücken Sie zur Bestätigung auf „OK“.

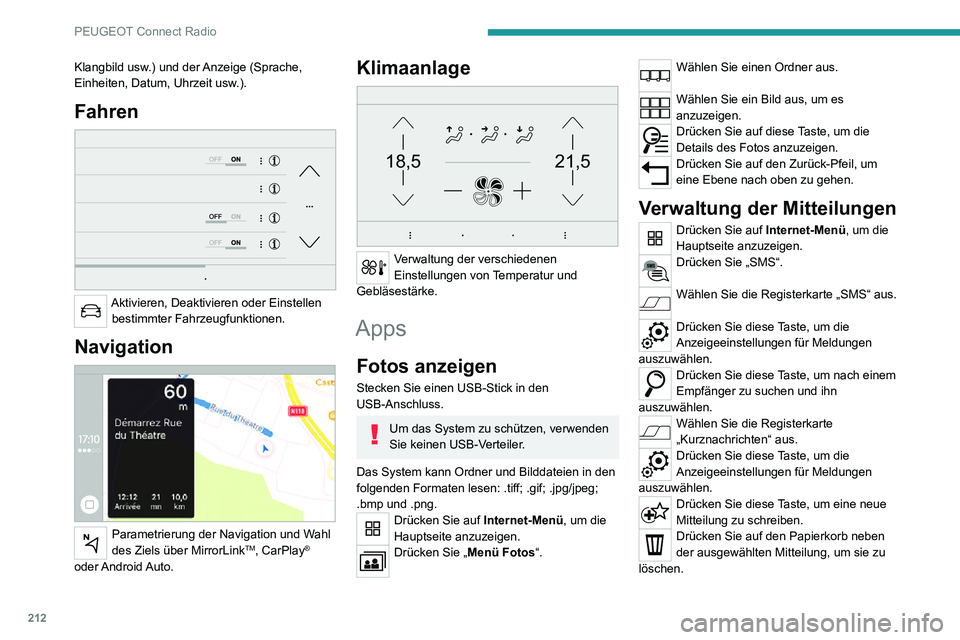

Klangbild usw.) und der Anzeige (Sprache, Einheiten, Datum, Uhrzeit usw.).
Fahren

Aktivieren, Deaktivieren oder Einstellen bestimmter Fahrzeugfunktionen.
Navigation

Parametrierung der Navigation und Wahl
des Ziels über MirrorLinkTM, CarPlay®
oder Android Auto.
Klimaanlage
21,518,5

Verwaltung der verschiedenen
Einstellungen von Temperatur und
Gebläsestärke.
Apps
Fotos anzeigen
Stecken Sie einen USB-Stick in den
USB-Anschluss.
Um das System zu schützen, verwenden
Sie keinen USB-Verteiler.
Das System kann Ordner und Bilddateien in den
folgenden Formaten lesen: .tiff; .gif; .jpg/jpeg;
.bmp und .png.
Drücken Sie auf Internet-Menü, um die
Hauptseite anzuzeigen.
Drücken Sie „Menü Fotos “.
Wählen Sie einen Ordner aus.
Wählen Sie ein Bild aus, um es
anzuzeigen.
Drücken Sie auf diese Taste, um die
Details des Fotos anzuzeigen.
Drücken Sie auf den Zurück-Pfeil, um
eine Ebene nach oben zu gehen.
Verwaltung der Mitteilungen
Drücken Sie auf Internet-Menü, um die
Hauptseite anzuzeigen.
Drücken Sie „SMS“.
Wählen Sie die Registerkarte „SMS“ aus.
Drücken Sie diese Taste, um die
Anzeigeeinstellungen für Meldungen
auszuwählen.
Drücken Sie diese Taste, um nach einem
Empfänger zu suchen und ihn
auszuwählen.
Wählen Sie die Registerkarte
„Kurznachrichten“ aus.
Drücken Sie diese Taste, um die
Anzeigeeinstellungen für Meldungen
auszuwählen.
Drücken Sie diese Taste, um eine neue
Mitteilung zu schreiben.
Drücken Sie auf den Papierkorb neben
der ausgewählten Mitteilung, um sie zu
löschen.

213
PEUGEOT Connect Radio

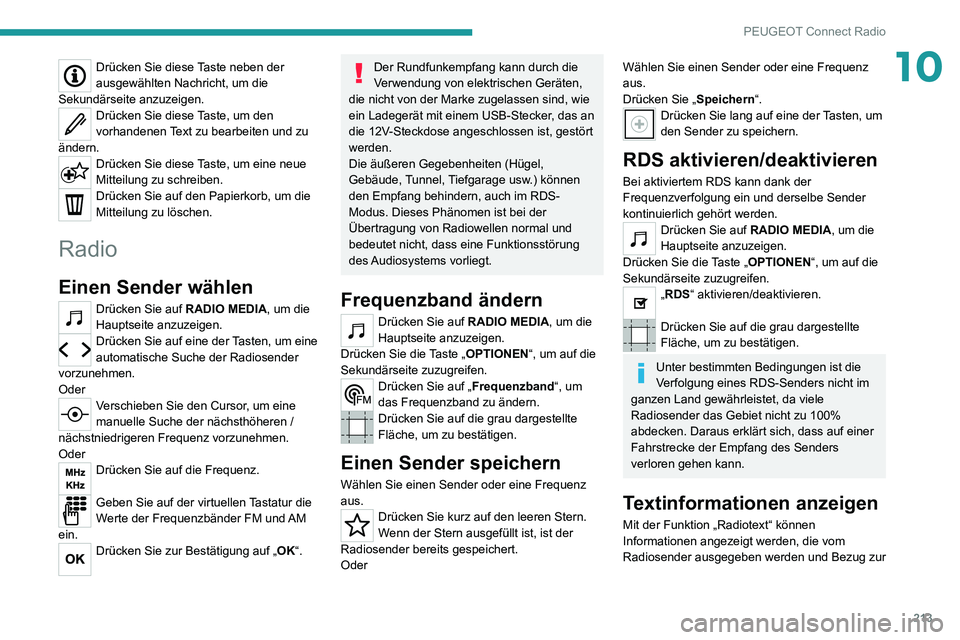

10Drücken Sie diese Taste neben der
ausgewählten Nachricht, um die
Sekundärseite anzuzeigen.
Drücken Sie diese Taste, um den
vorhandenen Text zu bearbeiten und zu
ändern.
Drücken Sie diese Taste, um eine neue
Mitteilung zu schreiben.
Drücken Sie auf den Papierkorb, um die
Mitteilung zu löschen.
Radio
Einen Sender wählen
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie auf eine der Tasten, um eine
automatische Suche der Radiosender
vorzunehmen.
Oder
Verschieben Sie den Cursor, um eine
manuelle Suche der nächsthöheren /
nächstniedrigeren Frequenz vorzunehmen.
Oder
Drücken Sie auf die Frequenz.
Geben Sie auf der virtuellen Tastatur die
Werte der Frequenzbänder FM und AM
ein.
Drücken Sie zur Bestätigung auf „OK“.
Der Rundfunkempfang kann durch die
Verwendung von elektrischen Geräten,
die nicht von der Marke zugelassen sind, wie
ein Ladegerät mit einem USB-Stecker, das an
die 12V-Steckdose angeschlossen ist, gestört
werden.
Die äußeren Gegebenheiten (Hügel,
Gebäude, Tunnel, Tiefgarage usw.) können
den Empfang behindern, auch im RDS-
Modus. Dieses Phänomen ist bei der
Übertragung von Radiowellen normal und
bedeutet nicht, dass eine Funktionsstörung
des Audiosystems vorliegt.
Frequenzband ändern
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie die Taste „OPTIONEN“, um auf die
Sekundärseite zuzugreifen.
Drücken Sie auf „Frequenzband “, um
das Frequenzband zu ändern.
Drücken Sie auf die grau dargestellte
Fläche, um zu bestätigen.
Einen Sender speichern
Wählen Sie einen Sender oder eine Frequenz
aus.
Drücken Sie kurz auf den leeren Stern.
Wenn der Stern ausgefüllt ist, ist der
Radiosender bereits gespeichert.
Oder
Wählen Sie einen Sender oder eine Frequenz
aus.
Drücken Sie „ Speichern“.
Drücken Sie lang auf eine der Tasten, um
den Sender zu speichern.
RDS aktivieren/deaktivieren
Bei aktiviertem RDS kann dank der
Frequenzverfolgung ein und derselbe Sender
kontinuierlich gehört werden.
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie die Taste „OPTIONEN“, um auf die
Sekundärseite zuzugreifen.
„RDS“ aktivieren/deaktivieren.
Drücken Sie auf die grau dargestellte
Fläche, um zu bestätigen.
Unter bestimmten Bedingungen ist die
Verfolgung eines RDS-Senders nicht im
ganzen Land gewährleistet, da viele
Radiosender das Gebiet nicht zu 100%
abdecken. Daraus erklärt sich, dass auf einer
Fahrstrecke der Empfang des Senders
verloren gehen kann.
Textinformationen anzeigen
Mit der Funktion „Radiotext“ können
Informationen angezeigt werden, die vom
Radiosender ausgegeben werden und Bezug zur

214
PEUGEOT Connect Radio

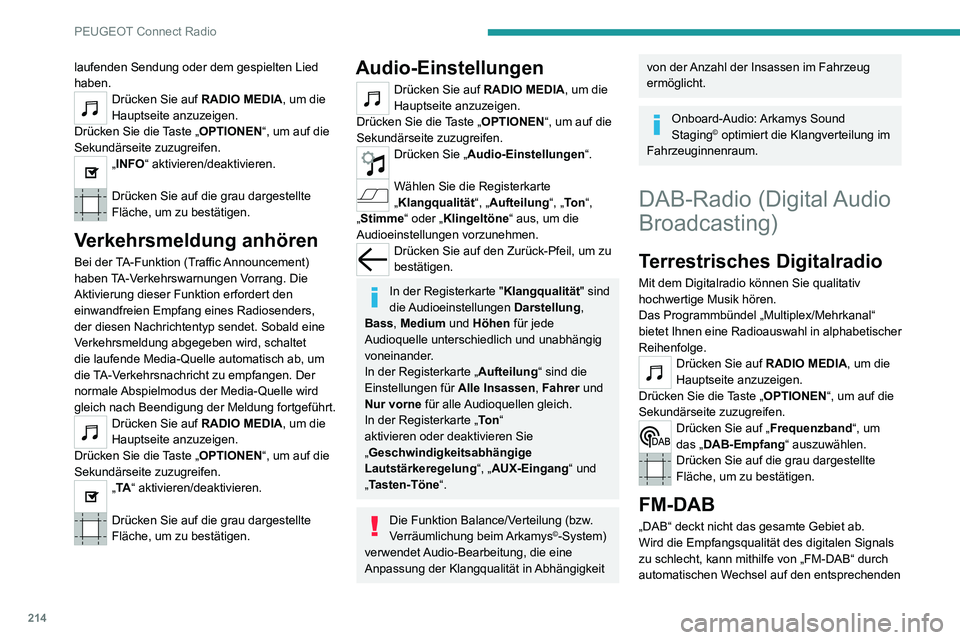

laufenden Sendung oder dem gespielten Lied
haben.
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie die Taste „OPTIONEN“, um auf die
Sekundärseite zuzugreifen.
„INFO“ aktivieren/deaktivieren.
Drücken Sie auf die grau dargestellte
Fläche, um zu bestätigen.
Verkehrsmeldung anhören
Bei der TA-Funktion (Traffic Announcement)
haben TA-Verkehrswarnungen Vorrang. Die
Aktivierung dieser Funktion erfordert den
einwandfreien Empfang eines Radiosenders,
der diesen Nachrichtentyp sendet. Sobald eine
Verkehrsmeldung abgegeben wird, schaltet
die laufende Media-Quelle automatisch ab, um
die TA-Verkehrsnachricht zu empfangen. Der
normale Abspielmodus der Media-Quelle wird
gleich nach Beendigung der Meldung fortgeführt.
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie die Taste „OPTIONEN“, um auf die
Sekundärseite zuzugreifen.
„TA “ aktivieren/deaktivieren.
Drücken Sie auf die grau dargestellte
Fläche, um zu bestätigen.
Audio-Einstellungen
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie die Taste „OPTIONEN“, um auf die
Sekundärseite zuzugreifen.
Drücken Sie „Audio-Einstellungen “.
Wählen Sie die Registerkarte
„Klangqualität“, „Aufteilung“, „To n“,
„Stimme“ oder „Klingeltöne “ aus, um die
Audioeinstellungen vorzunehmen.
Drücken Sie auf den Zurück-Pfeil, um zu
bestätigen.
In der Registerkarte " Klangqualität" sind
die Audioeinstellungen Darstellung,
Bass , Medium und Höhen für jede
Audioquelle unterschiedlich und unabhängig
voneinander.
In der Registerkarte „ Aufteilung“ sind die
Einstellungen für Alle Insassen, Fahrer und
Nur vorne für alle Audioquellen gleich.
In der Registerkarte „ To n“
aktivieren oder deaktivieren Sie
„Geschwindigkeitsabhängige
Lautstärkeregelung“, „AUX-Eingang“ und
„Tasten-Töne“.
Die Funktion Balance/Verteilung (bzw.
Verräumlichung beim Arkamys©-System)
verwendet Audio-Bearbeitung, die eine
Anpassung der Klangqualität in Abhängigkeit
von der Anzahl der Insassen im Fahrzeug
ermöglicht.
Onboard-Audio: Arkamys Sound
Staging© optimiert die Klangverteilung im
Fahrzeuginnenraum.
DAB-Radio (Digital Audio
Broadcasting)
Terrestrisches Digitalradio
Mit dem Digitalradio können Sie qualitativ
hochwertige Musik hören.
Das Programmbündel „Multiplex/Mehrkanal“
bietet Ihnen eine Radioauswahl in alphabetischer
Reihenfolge.
Drücken Sie auf RADIO MEDIA, um die
Hauptseite anzuzeigen.
Drücken Sie die Taste „OPTIONEN“, um auf die
Sekundärseite zuzugreifen.
Drücken Sie auf „Frequenzband “, um
das „DAB-Empfang“ auszuwählen.
Drücken Sie auf die grau dargestellte
Fläche, um zu bestätigen.
FM-DAB
„DAB“ deckt nicht das gesamte Gebiet ab.
Wird die Empfangsqualität des digitalen Signals
zu schlecht, kann mithilfe von „FM-DAB“ durch
automatischen Wechsel auf den entsprechenden
