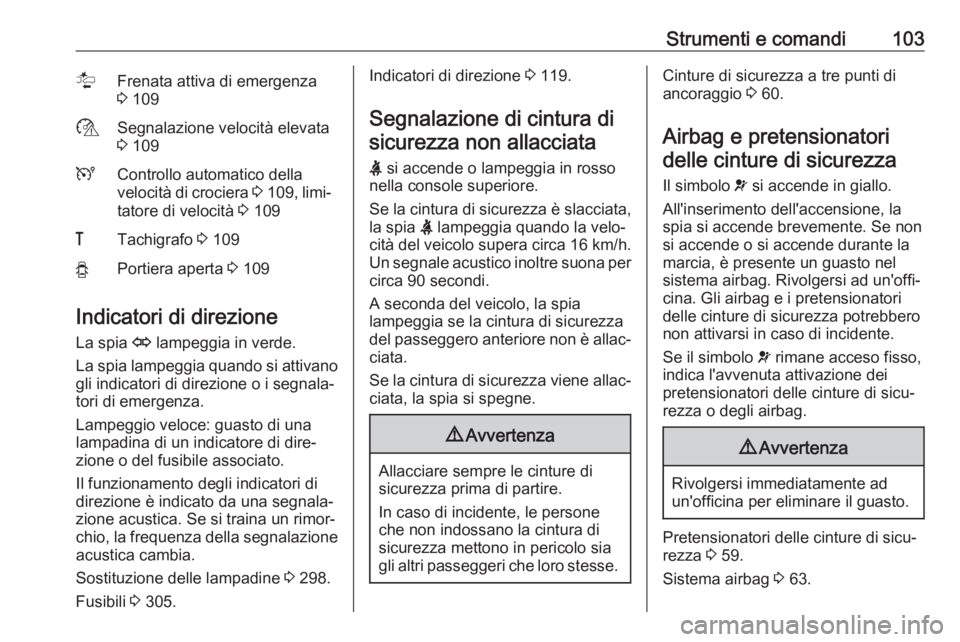

Strumenti e comandi103lFrenata attiva di emergenza
3 109$Segnalazione velocità elevata
3 109UControllo automatico della
velocità di crociera 3 109 , limi‐
tatore di velocità 3 109&Tachigrafo 3 109yPortiera aperta 3 109
Indicatori di direzione
La spia O lampeggia in verde.
La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di
direzione è indicato da una segnala‐
zione acustica. Se si traina un rimor‐
chio, la frequenza della segnalazione
acustica cambia.
Sostituzione delle lampadine 3 298.
Fusibili 3 305.
Indicatori di direzione 3 119.
Segnalazione di cintura di
sicurezza non allacciata
X si accende o lampeggia in rosso
nella console superiore.
Se la cintura di sicurezza è slacciata,
la spia X lampeggia quando la velo‐
cità del veicolo supera circa 16 km/h.
Un segnale acustico inoltre suona per
circa 90 secondi.
A seconda del veicolo, la spia
lampeggia se la cintura di sicurezza
del passeggero anteriore non è allac‐ ciata.
Se la cintura di sicurezza viene allac‐
ciata, la spia si spegne.9 Avvertenza
Allacciare sempre le cinture di
sicurezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di
sicurezza mettono in pericolo sia
gli altri passeggeri che loro stesse.
Cinture di sicurezza a tre punti di
ancoraggio 3 60.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nel
sistema airbag. Rivolgersi ad un'offi‐
cina. Gli airbag e i pretensionatori
delle cinture di sicurezza potrebbero
non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza 3 59.
Sistema airbag 3 63.

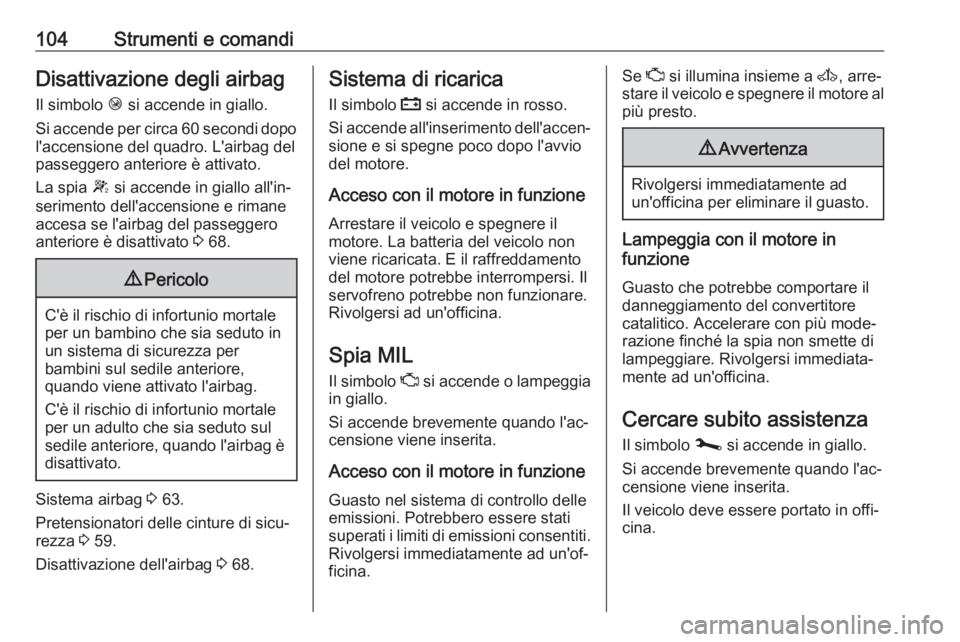

104Strumenti e comandiDisattivazione degli airbagIl simbolo Ó si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
La spia W si accende in giallo all'in‐
serimento dell'accensione e rimane
accesa se l'airbag del passeggero
anteriore è disattivato 3 68.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 63.
Pretensionatori delle cinture di sicu‐
rezza 3 59.
Disattivazione dell'airbag 3 68.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.Se Z si illumina insieme a A, arre‐
stare il veicolo e spegnere il motore al
più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza
Il simbolo j si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Il veicolo deve essere portato in offi‐
cina.

Strumenti e comandi105Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione
di un messaggio nel Driver Informa‐ tion Centre 3 110.
Si illumina se è necessario pulire il
filtro antiparticolato diesel e non si
verifica la pulizia automatica 3 251.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Arrestare il veicolo e spegnere il
motore al più presto.
Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione
di un messaggio nel Driver Informa‐ tion Centre 3 110.
9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Impianto frenante
Il simbolo R si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.
R si accende (eventualmente
insieme a C) se il livello del liquido
dei freni è troppo basso 3 294 o in
presenza di un guasto all'impianto frenante.
9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Impianto frenante 3 263.
Freno di stazionamento Il simbolo j si accende in rosso.
La spia j rimane accesa quando si
aziona il freno di stazionamento e si
spegne quando quest'ultimo è rila‐
sciato 3 264.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita. Quando u si
spegne, il sistema è pronto per il
funzionamento.
Si accende durante la marcia quando è presente un guasto all'ABS. L'im‐
pianto frenante rimane operativo, ma
senza regolazione ABS.
Sistema di antibloccaggio 3 264.
Cambio marcia
b o a si accende nel Driver Infor‐
mation Centre.
Si illumina quando il cambio di marcia è consigliabile per motivi di riduzione
del consumo di carburante.
Modalità ECO 3 242.

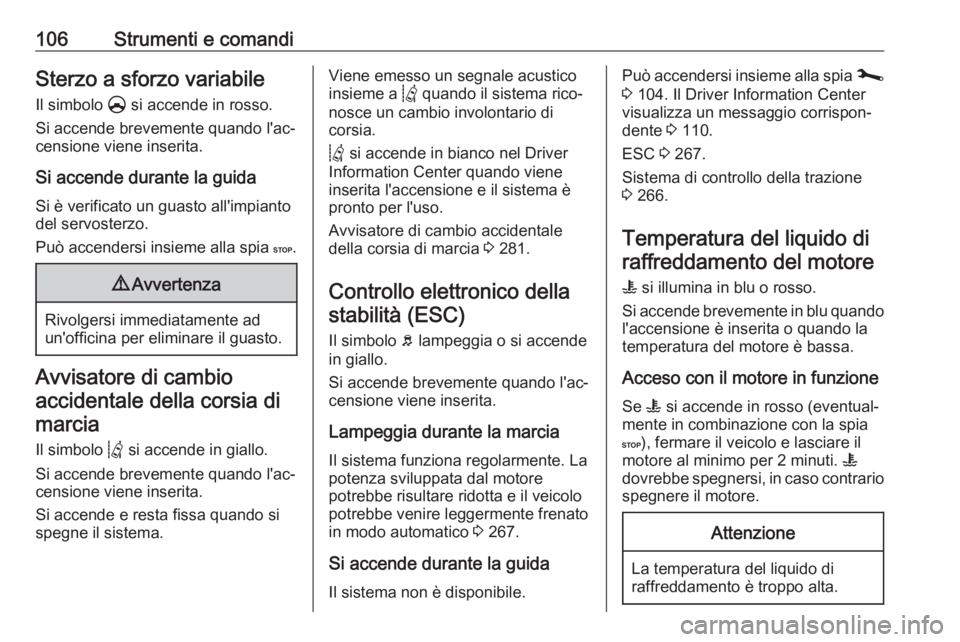

106Strumenti e comandiSterzo a sforzo variabileIl simbolo § si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Si accende durante la guida
Si è verificato un guasto all'impianto
del servosterzo.
Può accendersi insieme alla spia C.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo Q si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Si accende e resta fissa quando si spegne il sistema.
Viene emesso un segnale acustico
insieme a Q quando il sistema rico‐
nosce un cambio involontario di
corsia.
Q si accende in bianco nel Driver
Information Center quando viene
inserita l'accensione e il sistema è
pronto per l'uso.
Avvisatore di cambio accidentale
della corsia di marcia 3 281.
Controllo elettronico della stabilità (ESC)
Il simbolo b lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Lampeggia durante la marcia
Il sistema funziona regolarmente. La
potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico 3 267.
Si accende durante la guida Il sistema non è disponibile.Può accendersi insieme alla spia j
3 104. Il Driver Information Center
visualizza un messaggio corrispon‐
dente 3 110.
ESC 3 267.
Sistema di controllo della trazione
3 266.
Temperatura del liquido di raffreddamento del motore
W si illumina in blu o rosso.
Si accende brevemente in blu quando l'accensione è inserita o quando la
temperatura del motore è bassa.
Acceso con il motore in funzione Se W si accende in rosso (eventual‐
mente in combinazione con la spia
C ), fermare il veicolo e lasciare il
motore al minimo per 2 minuti. W
dovrebbe spegnersi, in caso contrario
spegnere il motore.Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.

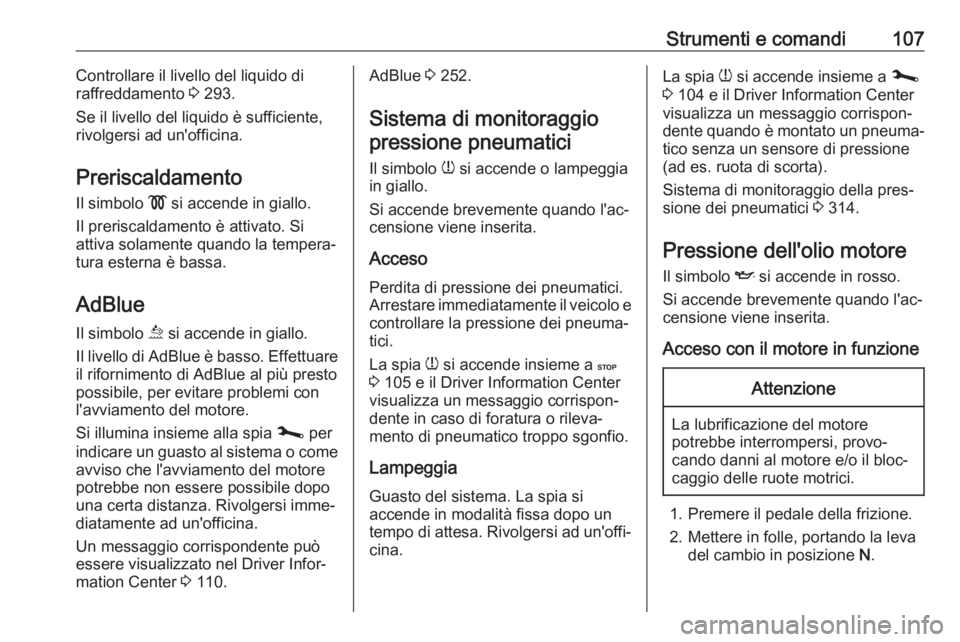

Strumenti e comandi107Controllare il livello del liquido di
raffreddamento 3 293.
Se il livello del liquido è sufficiente,
rivolgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si
attiva solamente quando la tempera‐
tura esterna è bassa.
AdBlue Il simbolo ú si accende in giallo.
Il livello di AdBlue è basso. Effettuare
il rifornimento di AdBlue al più presto
possibile, per evitare problemi con
l'avviamento del motore.
Si illumina insieme alla spia j per
indicare un guasto al sistema o come avviso che l'avviamento del motore
potrebbe non essere possibile dopo una certa distanza. Rivolgersi imme‐
diatamente ad un'officina.
Un messaggio corrispondente può
essere visualizzato nel Driver Infor‐
mation Center 3 110.AdBlue 3 252.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐ censione viene inserita.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
La spia w si accende insieme a C
3 105 e il Driver Information Center
visualizza un messaggio corrispon‐
dente in caso di foratura o rileva‐
mento di pneumatico troppo sgonfio.
Lampeggia
Guasto del sistema. La spia si
accende in modalità fissa dopo un
tempo di attesa. Rivolgersi ad un'offi‐
cina.La spia w si accende insieme a j
3 104 e il Driver Information Center
visualizza un messaggio corrispon‐
dente quando è montato un pneuma‐
tico senza un sensore di pressione
(ad es. ruota di scorta).
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 314.
Pressione dell'olio motore Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.

108Strumenti e comandi3. Togliersi dalla strada senza osta‐colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio motore
3 291.
Tenere il motore spento e far trainare
il veicolo fino a un'officina.
Livello carburante minimo Il simbolo Y si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Il livello del carburante nel serbatoio
è insufficiente. Effettuare immediata‐
mente il rifornimento.
Non svuotare mai completamente il
serbatoio.
Rifornimento 3 284.
Convertitore catalitico 3 252.
Spurgo del sistema di alimentazione
diesel 3 297.
Sistema Start-stop
\ si accende quando un Autostop
non è consentito non essendo soddi‐
sfatte determinate condizioni.
Ï si accende verde durante un Auto‐
stop.
Ï lampeggia se la frizione non viene
rilasciata a sufficienza.
Sistema Start-stop 3 245.
Luci esterne Il simbolo F si accende in verde.
Illuminata quando le luci di posizione
sono accese 3 115.Anabbaglianti
Il simbolo 9 si accende o lampeggia
in verde.
AccesoIlluminata quando i fari sono accesi
3 115.
Lampeggia
Guasto all'illuminazione.
Abbaglianti
Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 116.
Assistenza all'uso degli abbaglianti
f si illumina quando l'assistenza
all'uso degli abbaglianti è azionata
3 116.
Fendinebbia anteriori
Il simbolo > si accende in verde.

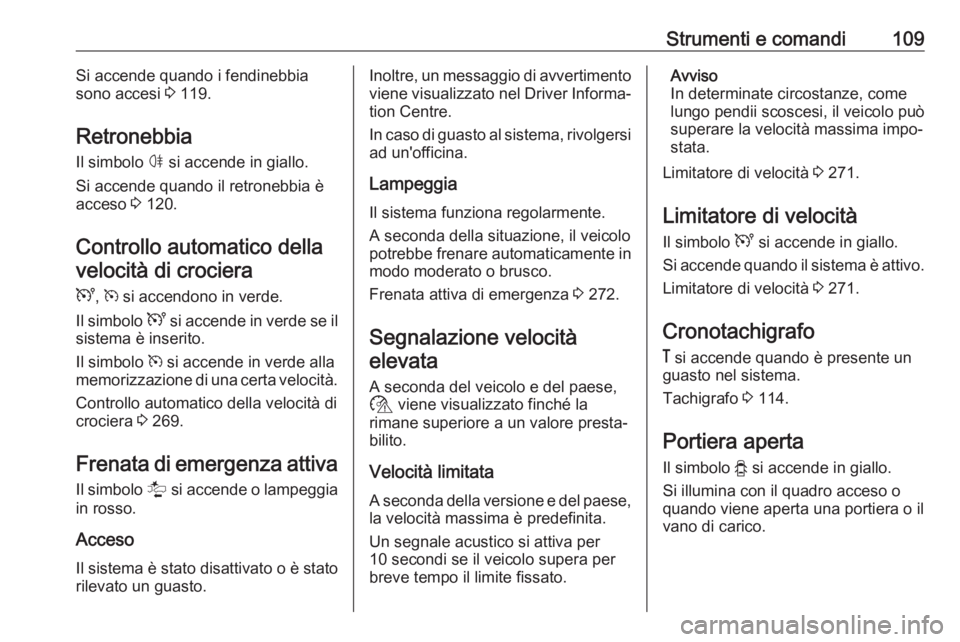

Strumenti e comandi109Si accende quando i fendinebbia
sono accesi 3 119.
Retronebbia Il simbolo ø si accende in giallo.
Si accende quando il retronebbia è
acceso 3 120.
Controllo automatico della velocità di crociera
U , m si accendono in verde.
Il simbolo U si accende in verde se il
sistema è inserito.
Il simbolo m si accende in verde alla
memorizzazione di una certa velocità.
Controllo automatico della velocità di
crociera 3 269.
Frenata di emergenza attiva Il simbolo l si accende o lampeggia
in rosso.
Acceso Il sistema è stato disattivato o è stato
rilevato un guasto.Inoltre, un messaggio di avvertimento viene visualizzato nel Driver Informa‐
tion Centre.
In caso di guasto al sistema, rivolgersi
ad un'officina.
Lampeggia
Il sistema funziona regolarmente.
A seconda della situazione, il veicolo
potrebbe frenare automaticamente in
modo moderato o brusco.
Frenata attiva di emergenza 3 272.
Segnalazione velocità elevata
A seconda del veicolo e del paese,
$ viene visualizzato finché la
rimane superiore a un valore presta‐
bilito.
Velocità limitata
A seconda della versione e del paese,
la velocità massima è predefinita.
Un segnale acustico si attiva per
10 secondi se il veicolo supera per
breve tempo il limite fissato.Avviso
In determinate circostanze, come
lungo pendii scoscesi, il veicolo può
superare la velocità massima impo‐
stata.
Limitatore di velocità 3 271.
Limitatore di velocità
Il simbolo U si accende in giallo.
Si accende quando il sistema è attivo. Limitatore di velocità 3 271.
Cronotachigrafo & si accende quando è presente un
guasto nel sistema.
Tachigrafo 3 114.
Portiera aperta
Il simbolo y si accende in giallo.
Si illumina con il quadro acceso o
quando viene aperta una portiera o il
vano di carico.

110Strumenti e comandiDisplayDriver Information Center
Il Driver Information Center si trova
nel quadro strumenti.
A seconda della configurazione del
veicolo, premendo ripetutamente uno
dei pulsanti all'estremità della leva dei tergicristalli appaiono i seguenti
elementi:
● temperatura esterna 3 92
● orologio 3 93
● contachilometri, contachilometri parziale 3 97
● indicatore del livello di carburante
3 98
● indicatore AdBlue 3 98
● indicatore della temperatura del liquido di raffreddamento del
motore 3 98
● display di manutenzione 3 99
● messaggi del veicolo 3 111
● computer di bordo 3 113
● frenata attiva di emergenza 3 272
Alcune delle funzioni visualizzate
differiscono quando il veicolo viene
guidato o è fermo. Alcune funzioni
sono disponibili solo quando il veicolo viene guidato.
Visualizzatore Info Il display centrale dell Sistema Info‐
tainment mostra l'ora (e / o la tempe‐
ratura esterna, a seconda della
versione) e le informazioni relative al
sistema Infotainment.
Premere X per azionare il sistema
Infotainment. In alternativa, si accen‐
derà automaticamente quando l'ac‐
censione è attivata.
A seconda del sistema, il Sistema
Infotainment può essere controllato
tramite gli appositi pulsanti e mano‐
pole, i comandi sul piantone dello
