2020 OPEL MOVANO_B Manual de Instruções (in Portugues)

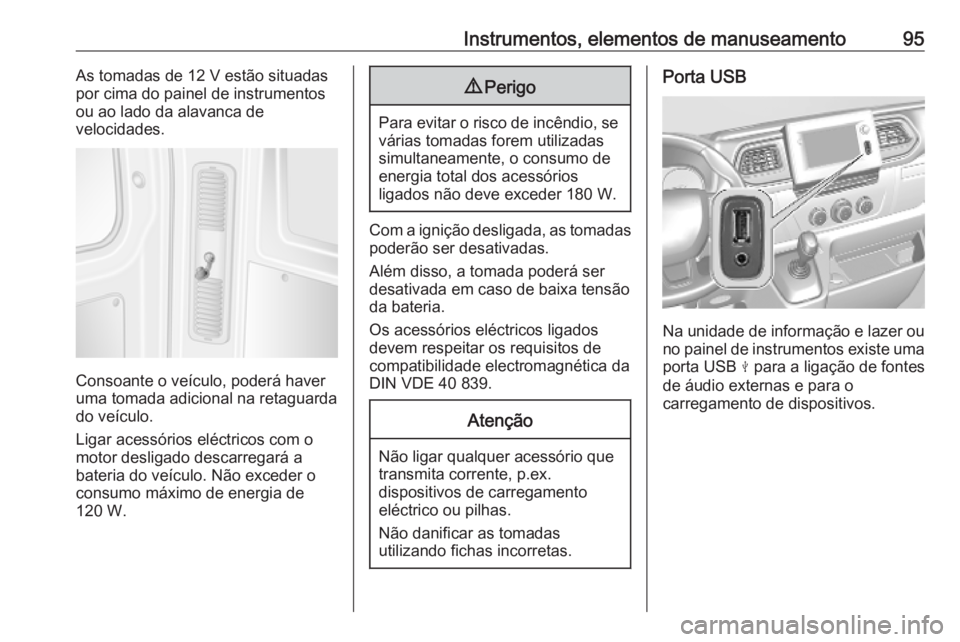

Instrumentos, elementos de manuseamento95As tomadas de 12 V estão situadas
por cima do painel de instrumentos
ou ao lado da alavanca de
velocidades.
Consoante o veículo, poderá haver
uma tomada adicional na retaguarda do veículo.
Ligar acessórios eléctricos com o
motor desligado descarregará a
bateria do veículo. Não exceder o
consumo máximo de energia de
120 W.
9 Perigo
Para evitar o risco de incêndio, se
várias tomadas forem utilizadas
simultaneamente, o consumo de
energia total dos acessórios
ligados não deve exceder 180 W.
Com a ignição desligada, as tomadas poderão ser desativadas.
Além disso, a tomada poderá ser
desativada em caso de baixa tensão
da bateria.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.
Atenção
Não ligar qualquer acessório que
transmita corrente, p.ex.
dispositivos de carregamento
eléctrico ou pilhas.
Não danificar as tomadas
utilizando fichas incorretas.
Porta USB
Na unidade de informação e lazer ou
no painel de instrumentos existe uma porta USB M para a ligação de fontes
de áudio externas e para o
carregamento de dispositivos.

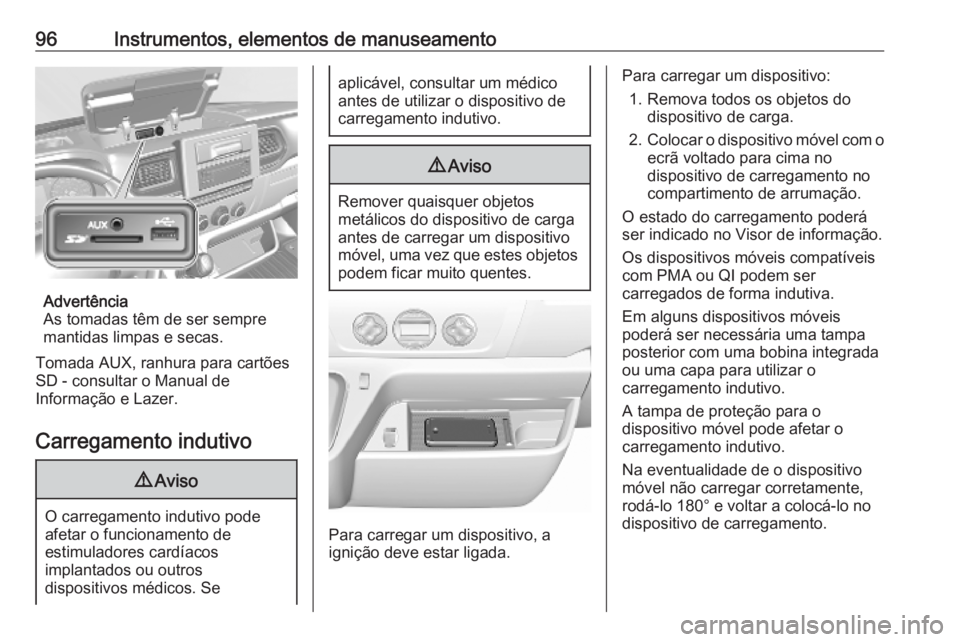

96Instrumentos, elementos de manuseamento
Advertência
As tomadas têm de ser sempre
mantidas limpas e secas.
Tomada AUX, ranhura para cartões
SD - consultar o Manual de
Informação e Lazer.
Carregamento indutivo
9 Aviso
O carregamento indutivo pode
afetar o funcionamento de
estimuladores cardíacos
implantados ou outros
dispositivos médicos. Se
aplicável, consultar um médico
antes de utilizar o dispositivo de
carregamento indutivo.9 Aviso
Remover quaisquer objetos
metálicos do dispositivo de carga
antes de carregar um dispositivo
móvel, uma vez que estes objetos
podem ficar muito quentes.
Para carregar um dispositivo, a
ignição deve estar ligada.
Para carregar um dispositivo:
1. Remova todos os objetos do dispositivo de carga.
2. Colocar o dispositivo móvel com o
ecrã voltado para cima no
dispositivo de carregamento no
compartimento de arrumação.
O estado do carregamento poderá
ser indicado no Visor de informação.
Os dispositivos móveis compatíveis
com PMA ou QI podem ser
carregados de forma indutiva.
Em alguns dispositivos móveis
poderá ser necessária uma tampa posterior com uma bobina integrada
ou uma capa para utilizar o
carregamento indutivo.
A tampa de proteção para o
dispositivo móvel pode afetar o
carregamento indutivo.
Na eventualidade de o dispositivo
móvel não carregar corretamente,
rodá-lo 180° e voltar a colocá-lo no
dispositivo de carregamento.

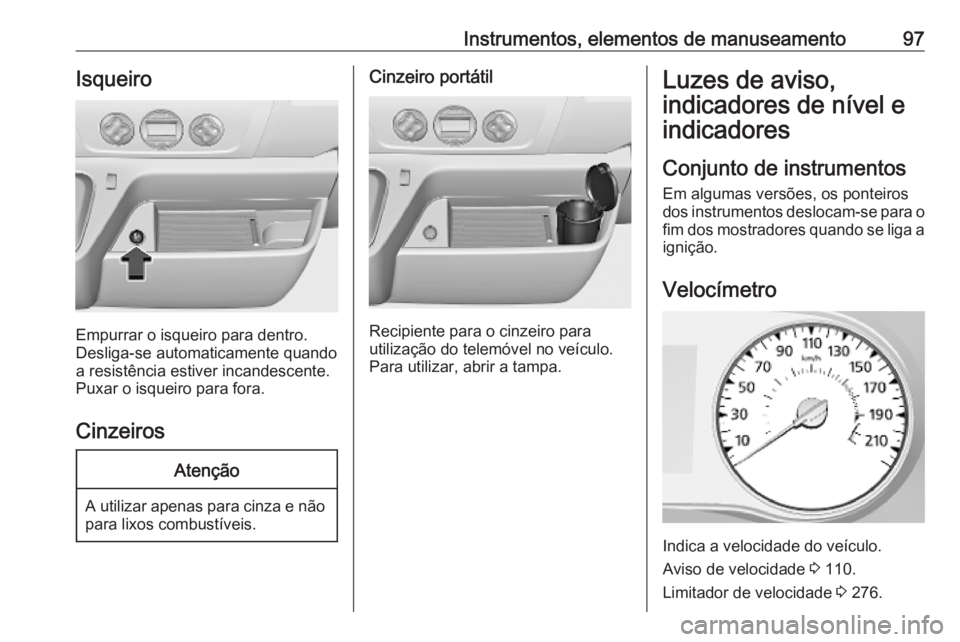

Instrumentos, elementos de manuseamento97Isqueiro
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando a resistência estiver incandescente.
Puxar o isqueiro para fora.
Cinzeiros
Atenção
A utilizar apenas para cinza e nãopara lixos combustíveis.
Cinzeiro portátil
Recipiente para o cinzeiro para
utilização do telemóvel no veículo. Para utilizar, abrir a tampa.
Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos
Em algumas versões, os ponteiros
dos instrumentos deslocam-se para o fim dos mostradores quando se liga a ignição.
Velocímetro
Indica a velocidade do veículo.
Aviso de velocidade 3 110.
Limitador de velocidade 3 276.

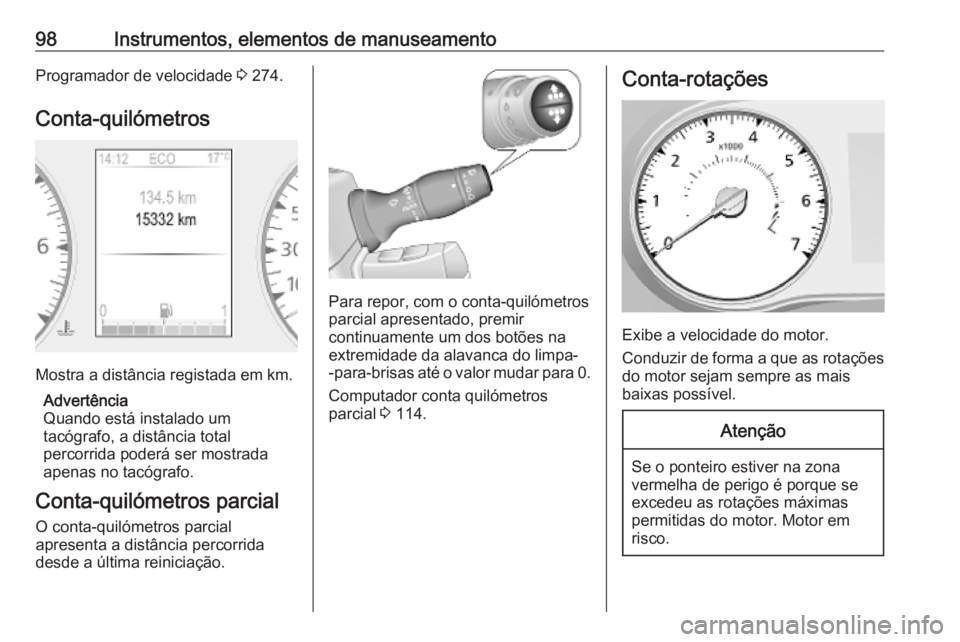

98Instrumentos, elementos de manuseamentoProgramador de velocidade 3 274.
Conta-quilómetros
Mostra a distância registada em km. Advertência
Quando está instalado um
tacógrafo, a distância total
percorrida poderá ser mostrada
apenas no tacógrafo.
Conta-quilómetros parcial
O conta-quilómetros parcial
apresenta a distância percorrida
desde a última reiniciação.
Para repor, com o conta-quilómetros
parcial apresentado, premir
continuamente um dos botões na
extremidade da alavanca do limpa-
-para-brisas até o valor mudar para 0.
Computador conta quilómetros
parcial 3 114.
Conta-rotações
Exibe a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.

Instrumentos, elementos de manuseamento99Indicador do nível decombustível
Mostra o nível de combustível no
depósito.
Consoante o conteúdo do veículo,
são utilizados diferentes desenhos.
A luz de aviso Y acende-se e é
emitido um sinal sonoro de aviso se o
nível do depósito for baixo.
Reabastecer imediatamente 3 290.
Nunca deixar o depósito ficar
totalmente vazio.
Sistema de combustível diesel purgar 3 304.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.
Indicador do nível deAdBlue
O indicador do nível de AdBlue
mostra o nível de líquido AdBlue atual restante no depósito.
A luz de aviso ú 3 108 acende-se e
é emitido um sinal sonoro de aviso se
o nível do depósito for baixo.
Reabastecer o AdBlue o mais
brevemente possível para impedir a
não ocorrência de arranques do
motor.
AdBlue 3 258.
Indicador da temperatura do líquido de arrefecimento do motor
Mostra a temperatura do líquido de
arrefecimento.

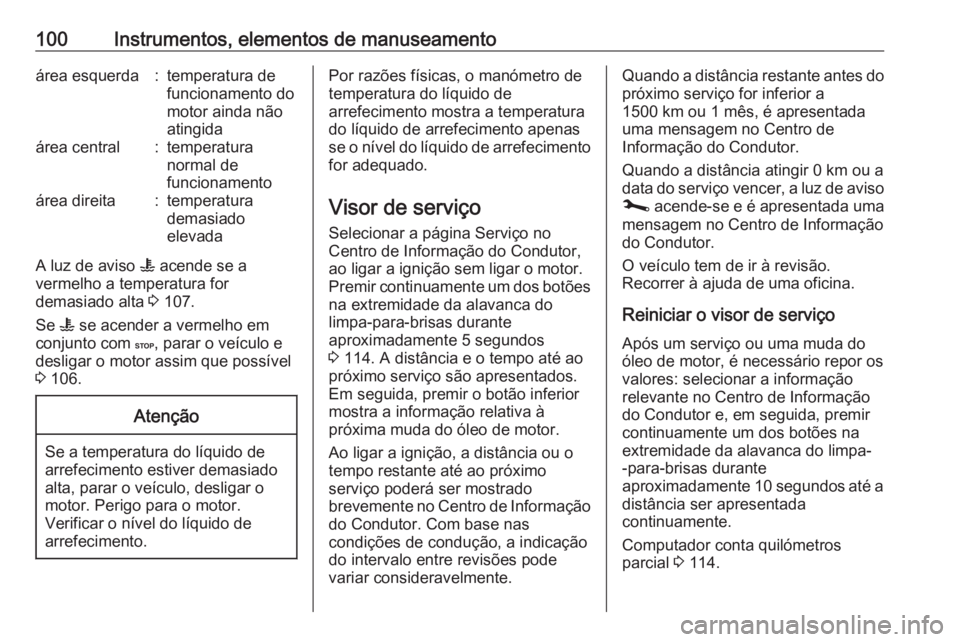

100Instrumentos, elementos de manuseamentoárea esquerda:temperatura de
funcionamento do
motor ainda não
atingidaárea central:temperatura
normal de
funcionamentoárea direita:temperatura
demasiado
elevada
A luz de aviso W acende se a
vermelho a temperatura for
demasiado alta 3 107.
Se W se acender a vermelho em
conjunto com C, parar o veículo e
desligar o motor assim que possível
3 106.
Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Por razões físicas, o manómetro de
temperatura do líquido de
arrefecimento mostra a temperatura
do líquido de arrefecimento apenas
se o nível do líquido de arrefecimento for adequado.
Visor de serviço
Selecionar a página Serviço no
Centro de Informação do Condutor,
ao ligar a ignição sem ligar o motor.
Premir continuamente um dos botões na extremidade da alavanca do
limpa-para-brisas durante
aproximadamente 5 segundos
3 114. A distância e o tempo até ao
próximo serviço são apresentados.
Em seguida, premir o botão inferior
mostra a informação relativa à
próxima muda do óleo de motor.
Ao ligar a ignição, a distância ou o tempo restante até ao próximo
serviço poderá ser mostrado
brevemente no Centro de Informação do Condutor. Com base nas
condições de condução, a indicação
do intervalo entre revisões pode variar consideravelmente.Quando a distância restante antes do próximo serviço for inferior a
1500 km ou 1 mês, é apresentada
uma mensagem no Centro de
Informação do Condutor.
Quando a distância atingir 0 km ou a
data do serviço vencer, a luz de aviso
j acende-se e é apresentada uma
mensagem no Centro de Informação
do Condutor.
O veículo tem de ir à revisão.
Recorrer à ajuda de uma oficina.
Reiniciar o visor de serviço
Após um serviço ou uma muda do óleo de motor, é necessário repor os
valores: selecionar a informação relevante no Centro de Informação
do Condutor e, em seguida, premir continuamente um dos botões na
extremidade da alavanca do limpa-
-para-brisas durante
aproximadamente 10 segundos até a
distância ser apresentada
continuamente.
Computador conta quilómetros
parcial 3 114.

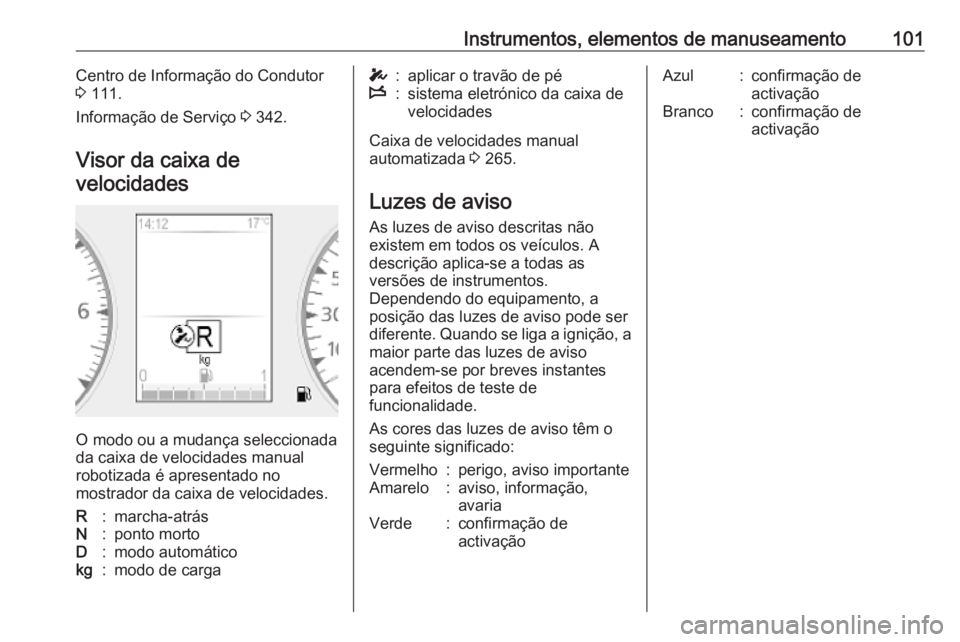

Instrumentos, elementos de manuseamento101Centro de Informação do Condutor
3 111.
Informação de Serviço 3 342.
Visor da caixa de velocidades
O modo ou a mudança seleccionada
da caixa de velocidades manual robotizada é apresentado no
mostrador da caixa de velocidades.
R:marcha-atrásN:ponto mortoD:modo automáticokg:modo de cargaT:aplicar o travão de péW:sistema eletrónico da caixa de
velocidades
Caixa de velocidades manual
automatizada 3 265.
Luzes de aviso
As luzes de aviso descritas não
existem em todos os veículos. A
descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte das luzes de aviso
acendem-se por breves instantes
para efeitos de teste de
funcionalidade.
As cores das luzes de aviso têm o seguinte significado:
Vermelho:perigo, aviso importanteAmarelo:aviso, informação,
avariaVerde:confirmação de
activaçãoAzul:confirmação de
activaçãoBranco:confirmação de
activação

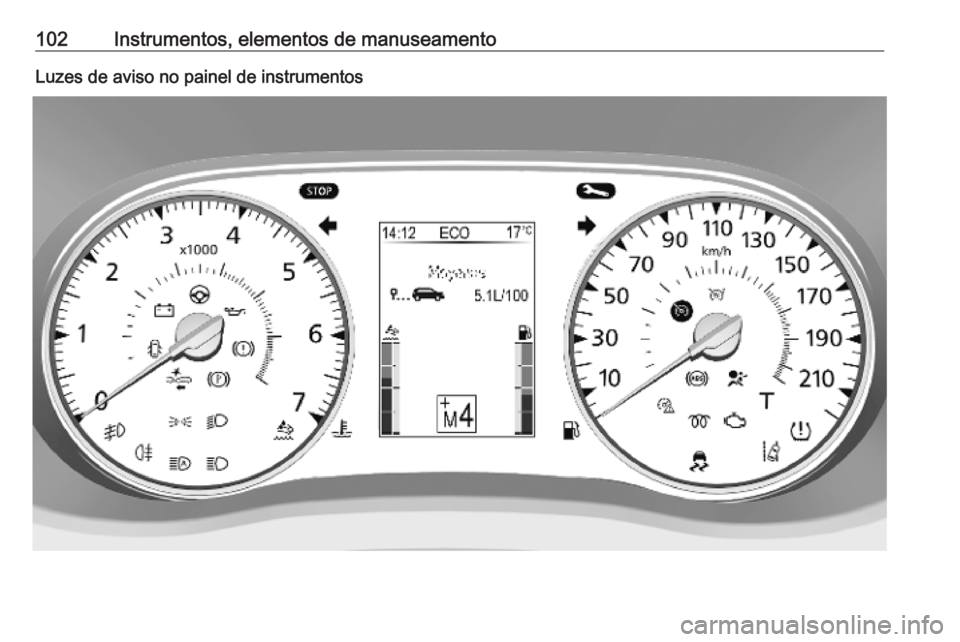

102Instrumentos, elementos de manuseamentoLuzes de aviso no painel de instrumentos
