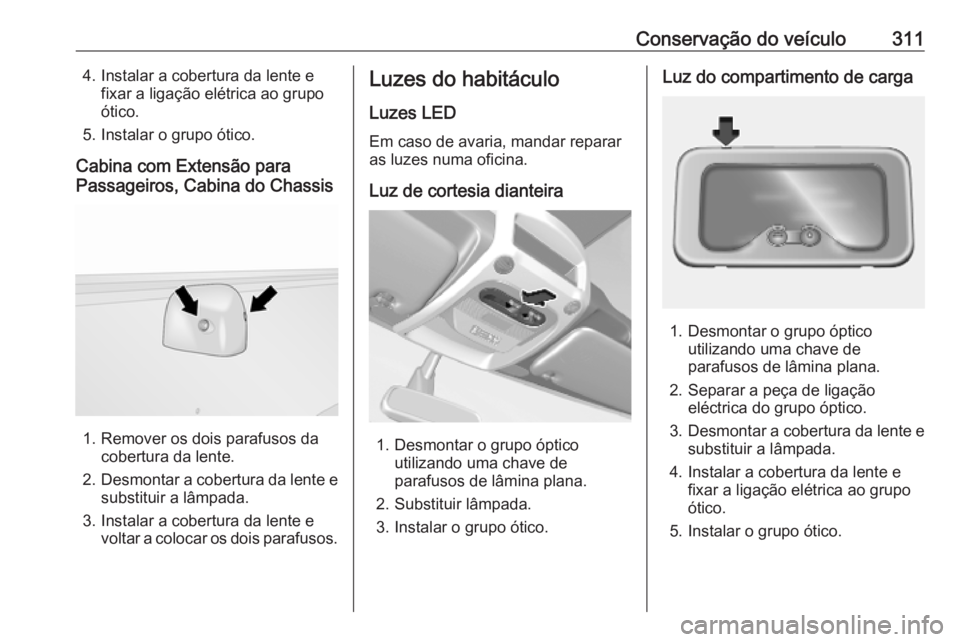

Conservação do veículo3114. Instalar a cobertura da lente efixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.
Cabina com Extensão para
Passageiros, Cabina do Chassis
1. Remover os dois parafusos da cobertura da lente.
2. Desmontar a cobertura da lente e
substituir a lâmpada.
3. Instalar a cobertura da lente e voltar a colocar os dois parafusos.
Luzes do habitáculo
Luzes LED
Em caso de avaria, mandar reparar
as luzes numa oficina.
Luz de cortesia dianteira
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Substituir lâmpada.
3. Instalar o grupo ótico.
Luz do compartimento de carga
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Instalar a cobertura da lente e fixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.

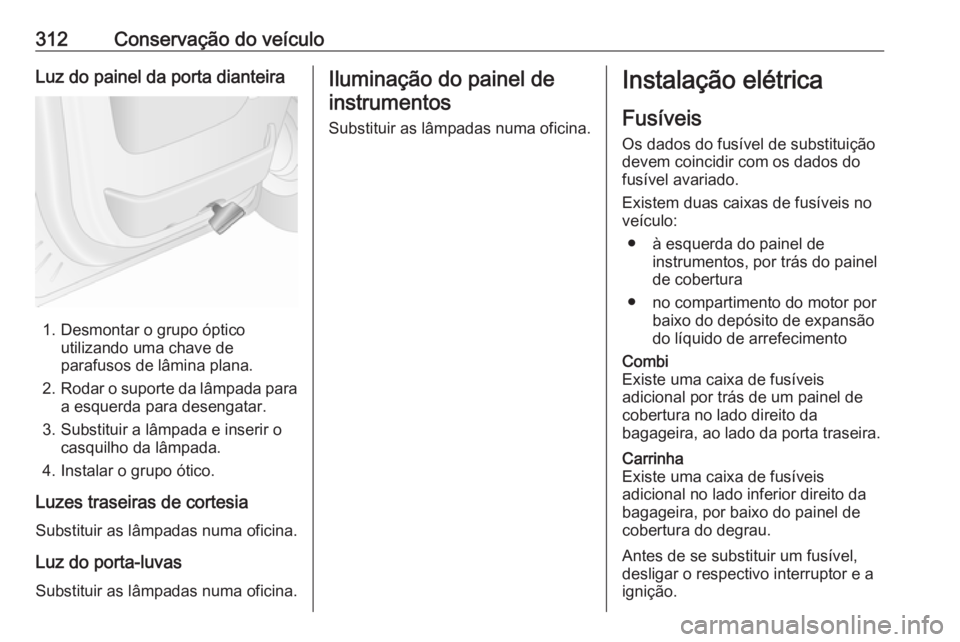

312Conservação do veículoLuz do painel da porta dianteira
1. Desmontar o grupo ópticoutilizando uma chave de
parafusos de lâmina plana.
2. Rodar o suporte da lâmpada para
a esquerda para desengatar.
3. Substituir a lâmpada e inserir o casquilho da lâmpada.
4. Instalar o grupo ótico.
Luzes traseiras de cortesia
Substituir as lâmpadas numa oficina.
Luz do porta-luvas
Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● à esquerda do painel de instrumentos, por trás do painel
de cobertura
● no compartimento do motor por baixo do depósito de expansão
do líquido de arrefecimentoCombi
Existe uma caixa de fusíveis
adicional por trás de um painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.Carrinha
Existe uma caixa de fusíveis
adicional no lado inferior direito da
bagageira, por baixo do painel de
cobertura do degrau.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.

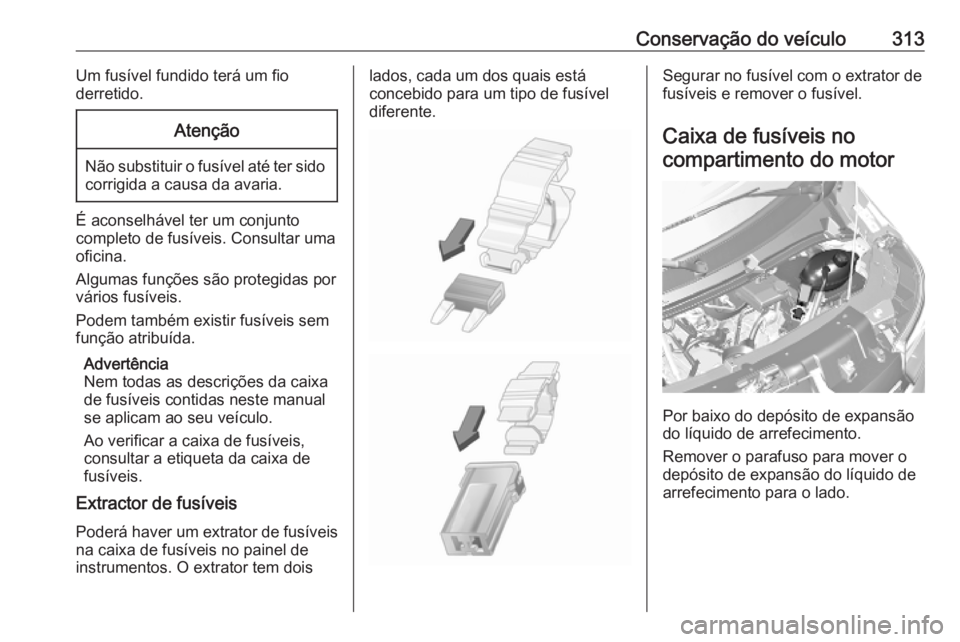

Conservação do veículo313Um fusível fundido terá um fio
derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
É aconselhável ter um conjunto
completo de fusíveis. Consultar uma
oficina.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis contidas neste manual
se aplicam ao seu veículo.
Ao verificar a caixa de fusíveis,
consultar a etiqueta da caixa de
fusíveis.
Extractor de fusíveis
Poderá haver um extrator de fusíveis
na caixa de fusíveis no painel de
instrumentos. O extrator tem dois
lados, cada um dos quais está
concebido para um tipo de fusível
diferente.Segurar no fusível com o extrator de
fusíveis e remover o fusível.
Caixa de fusíveis no compartimento do motor
Por baixo do depósito de expansão
do líquido de arrefecimento.
Remover o parafuso para mover o
depósito de expansão do líquido de
arrefecimento para o lado.

314Conservação do veículo

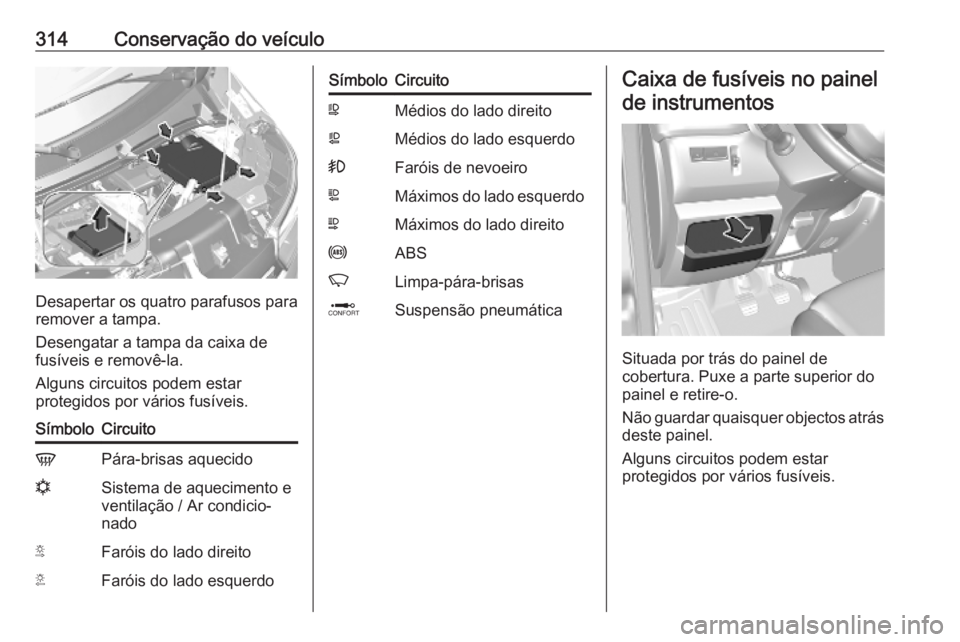

Desapertar os quatro parafusos para
remover a tampa.
Desengatar a tampa da caixa de
fusíveis e removê-la.
Alguns circuitos podem estar
protegidos por vários fusíveis.
SímboloCircuitoVPára-brisas aquecidonSistema de aquecimento e
ventilação / Ar condicio‐
nadoSFaróis do lado direitoTFaróis do lado esquerdoSímboloCircuitoWMédios do lado direitoaMédios do lado esquerdo>Faróis de nevoeiroLMáximos do lado esquerdoNMáximos do lado direitouABSKLimpa-pára-brisasQSuspensão pneumáticaCaixa de fusíveis no painel
de instrumentos
Situada por trás do painel de
cobertura. Puxe a parte superior do painel e retire-o.
Não guardar quaisquer objectos atrás
deste painel.
Alguns circuitos podem estar
protegidos por vários fusíveis.

Conservação do veículo315SímboloCircuitoSLuz de presença lateral
direitaTLuz de presença lateral
esquerdaxVentoinha de comando da
climatização&TacógrafoÍPré-incandescênciaZSistema de informação e
lazer / Aquecimento dos
bancos / Centro de Infor‐
mação do Condutor / Liga‐
ções de áudio / AlarmelLigação mãos-livresADPAdaptações adicionaisPTOTomada de forçaUBancos aquecidosMImobilizador electrónicoRLava pára-brisasSímboloCircuito,Acionamento eletrónico
dos vidros / Módulo de
comando da carroçarianÓculo traseiro direito com
desembaciadormÓculo traseiro esquerdo
com desembaciadorIMódulo de comando da
carroçaria / Acionamento
eletrónico dos vidros /
Sistema de aquecimento e
ventilação / Ar condicio‐
nadoSTOPLuz de travagemZMódulo de controlo da
carroçariadLuzes do habitáculo /
Luzes de travagemuABS / Controlo eletrónico
de estabilidadejBuzina0Luzes interioresSímboloCircuitoOLuzes indicadoras de
mudança de direção / Luz
de nevoeiro traseira /
Módulo de controlo da
carroçariaUFecho centralizado das
portasePainel de instrumentos /
Conector de diagnósticodEspelhos retrovisores
exteriores aquecidos?Ponto de saída de energiaÌIsqueiro

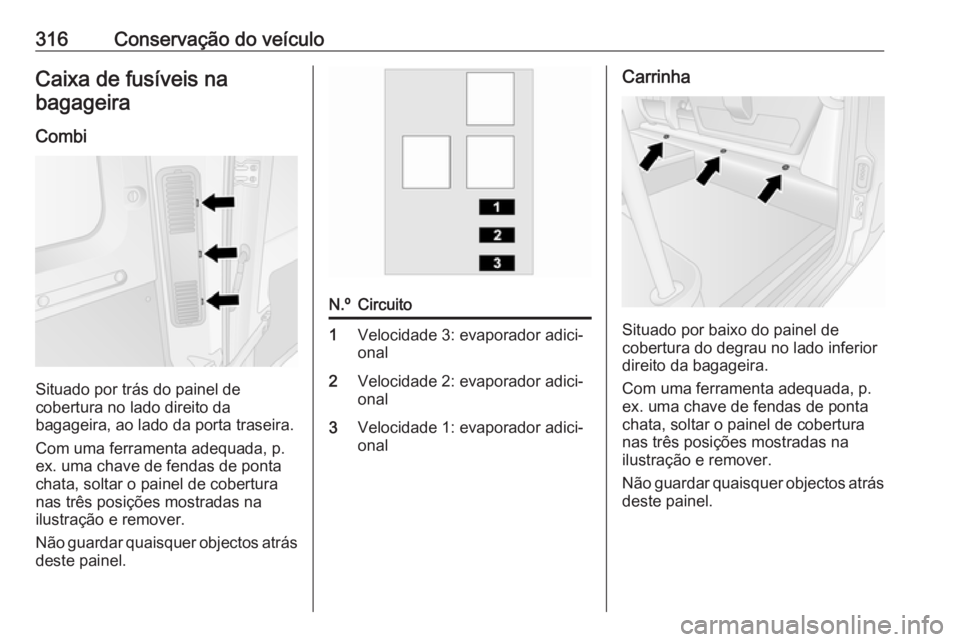

316Conservação do veículoCaixa de fusíveis nabagageira
Combi
Situado por trás do painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.
Com uma ferramenta adequada, p.
ex. uma chave de fendas de ponta
chata, soltar o painel de cobertura
nas três posições mostradas na
ilustração e remover.
Não guardar quaisquer objectos atrás
deste painel.
N.ºCircuito1Velocidade 3: evaporador adici‐
onal2Velocidade 2: evaporador adici‐
onal3Velocidade 1: evaporador adici‐
onalCarrinha
Situado por baixo do painel de
cobertura do degrau no lado inferior
direito da bagageira.
Com uma ferramenta adequada, p.
ex. uma chave de fendas de ponta chata, soltar o painel de cobertura
nas três posições mostradas na
ilustração e remover.
Não guardar quaisquer objectos atrás
deste painel.

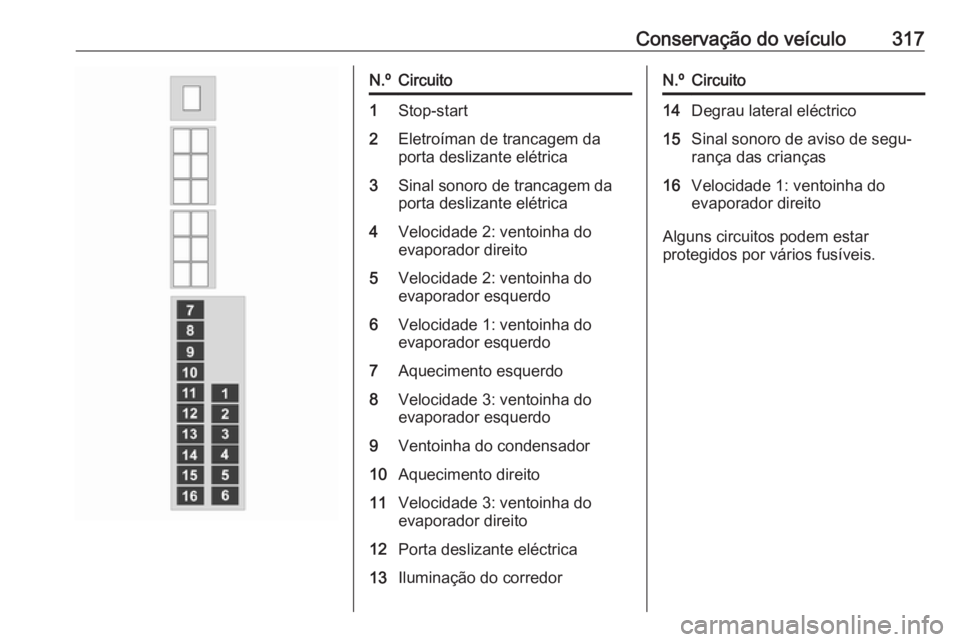

Conservação do veículo317N.ºCircuito1Stop-start2Eletroíman de trancagem da
porta deslizante elétrica3Sinal sonoro de trancagem da
porta deslizante elétrica4Velocidade 2: ventoinha do
evaporador direito5Velocidade 2: ventoinha do
evaporador esquerdo6Velocidade 1: ventoinha do
evaporador esquerdo7Aquecimento esquerdo8Velocidade 3: ventoinha do
evaporador esquerdo9Ventoinha do condensador10Aquecimento direito11Velocidade 3: ventoinha do
evaporador direito12Porta deslizante eléctrica13Iluminação do corredorN.ºCircuito14Degrau lateral eléctrico15Sinal sonoro de aviso de segu‐
rança das crianças16Velocidade 1: ventoinha do
evaporador direito
Alguns circuitos podem estar
protegidos por vários fusíveis.

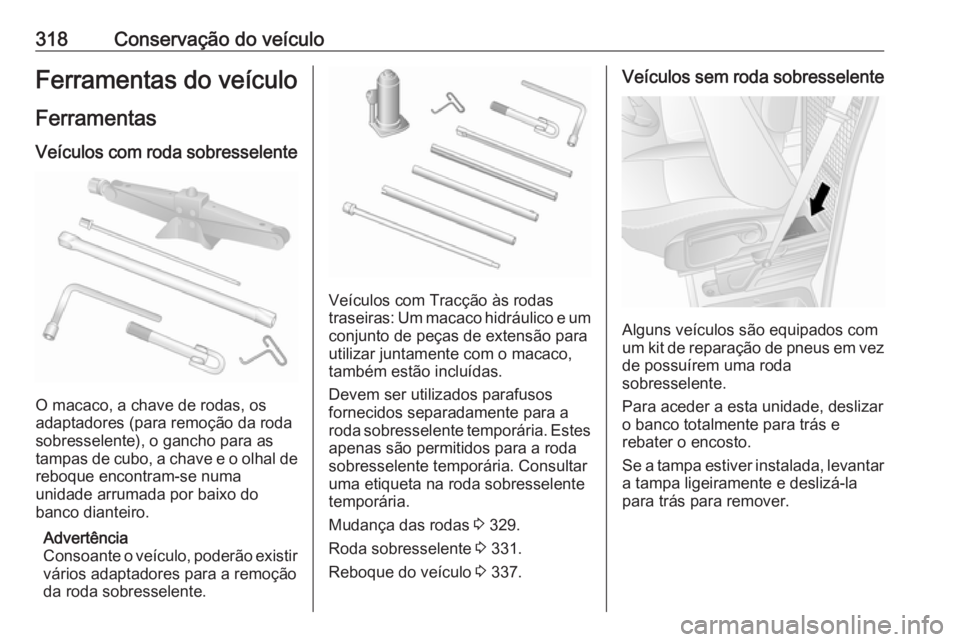

318Conservação do veículoFerramentas do veículo
Ferramentas
Veículos com roda sobresselente
O macaco, a chave de rodas, os
adaptadores (para remoção da roda
sobresselente), o gancho para as
tampas de cubo, a chave e o olhal de reboque encontram-se numa
unidade arrumada por baixo do
banco dianteiro.
Advertência
Consoante o veículo, poderão existir
vários adaptadores para a remoção
da roda sobresselente.
Veículos com Tracção às rodas
traseiras: Um macaco hidráulico e um
conjunto de peças de extensão para
utilizar juntamente com o macaco,
também estão incluídas.
Devem ser utilizados parafusos
fornecidos separadamente para a
roda sobresselente temporária. Estes apenas são permitidos para a roda
sobresselente temporária. Consultar
uma etiqueta na roda sobresselente
temporária.
Mudança das rodas 3 329.
Roda sobresselente 3 331.
Reboque do veículo 3 337.
Veículos sem roda sobresselente
Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente.
Para aceder a esta unidade, deslizar
o banco totalmente para trás e
rebater o encosto.
Se a tampa estiver instalada, levantar
a tampa ligeiramente e deslizá-la
para trás para remover.
