2020 OPEL ASTRA K Betriebsanleitung (in German)

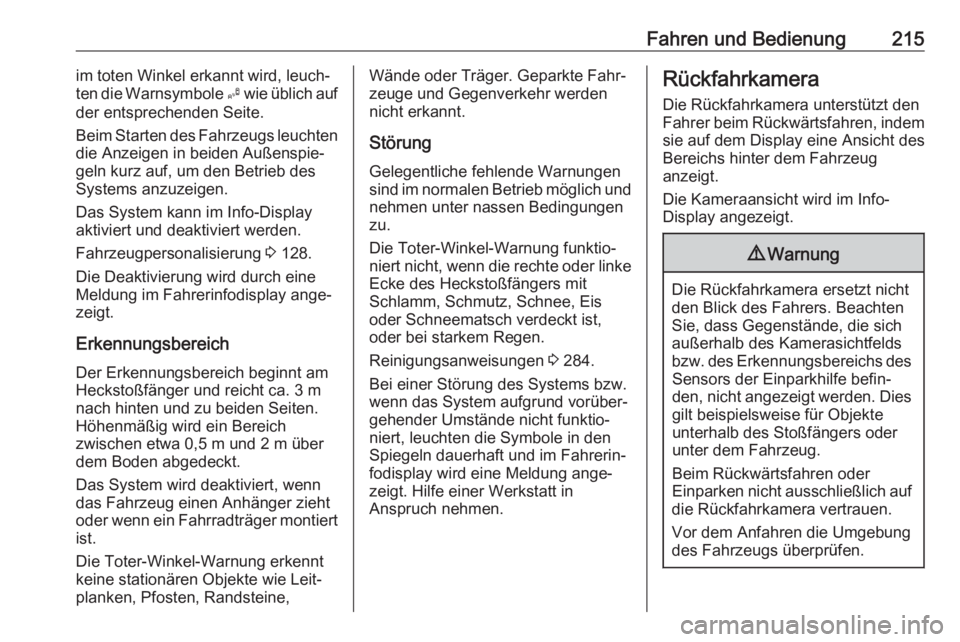

Fahren und Bedienung215im toten Winkel erkannt wird, leuch‐
ten die Warnsymbole B wie üblich auf
der entsprechenden Seite.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Info-Display
aktiviert und deaktiviert werden.
Fahrzeugpersonalisierung 3 128.
Die Deaktivierung wird durch eine
Meldung im Fahrerinfodisplay ange‐
zeigt.
Erkennungsbereich Der Erkennungsbereich beginnt amHeckstoßfänger und reicht ca. 3 m
nach hinten und zu beiden Seiten.
Höhenmäßig wird ein Bereich
zwischen etwa 0,5 m und 2 m über
dem Boden abgedeckt.
Das System wird deaktiviert, wenn
das Fahrzeug einen Anhänger zieht
oder wenn ein Fahrradträger montiert
ist.
Die Toter-Winkel-Warnung erkennt
keine stationären Objekte wie Leit‐
planken, Pfosten, Randsteine,Wände oder Träger. Geparkte Fahr‐
zeuge und Gegenverkehr werden
nicht erkannt.
Störung Gelegentliche fehlende Warnungen
sind im normalen Betrieb möglich und nehmen unter nassen Bedingungenzu.
Die Toter-Winkel-Warnung funktio‐
niert nicht, wenn die rechte oder linke
Ecke des Heckstoßfängers mit
Schlamm, Schmutz, Schnee, Eis
oder Schneematsch verdeckt ist,
oder bei starkem Regen.
Reinigungsanweisungen 3 284.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, leuchten die Symbole in den
Spiegeln dauerhaft und im Fahrerin‐
fodisplay wird eine Meldung ange‐
zeigt. Hilfe einer Werkstatt in
Anspruch nehmen.Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.

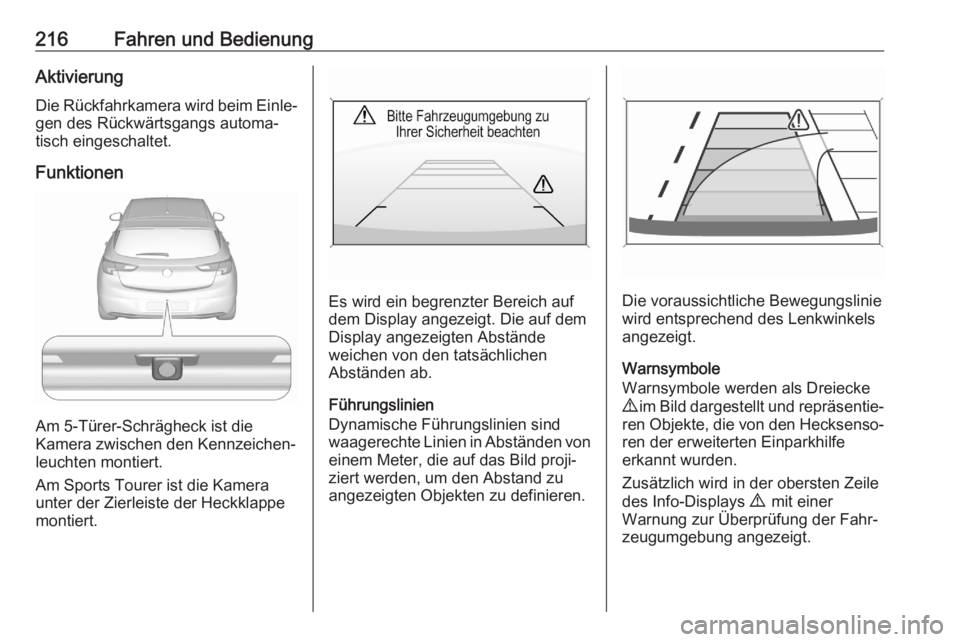

216Fahren und BedienungAktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐tisch eingeschaltet.
Funktionen
Am 5-Türer-Schrägheck ist die
Kamera zwischen den Kennzeichen‐
leuchten montiert.
Am Sports Tourer ist die Kamera
unter der Zierleiste der Heckklappe
montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.Die voraussichtliche Bewegungslinie
wird entsprechend des Lenkwinkels
angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐
zeugumgebung angezeigt.

Fahren und Bedienung217AusschaltenDie Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
15 Sekunden nicht eingelegt war.
Deaktivierung der Führungslinien und
Warnsymbole
7"-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8"-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden. Die
relevante Einstellung unter
Einstellung , I Rückfahrkamera
auswählen.
Info-Display 3 124.
Fahrzeugpersonalisierung 3 128.
Grenzen des Systems
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwerfer
sind direkt auf die Objektive
gerichtet.
● Bei Nachtfahrten.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektivreinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Fahrerinfodisplay an.
Wenn das Fahrzeug mit einem integ‐ rierten Navigationssystem ausgerüs‐
tet ist, können Verkehrszeichen aus
Datenkarten zusätzlich eingebunden
werden.

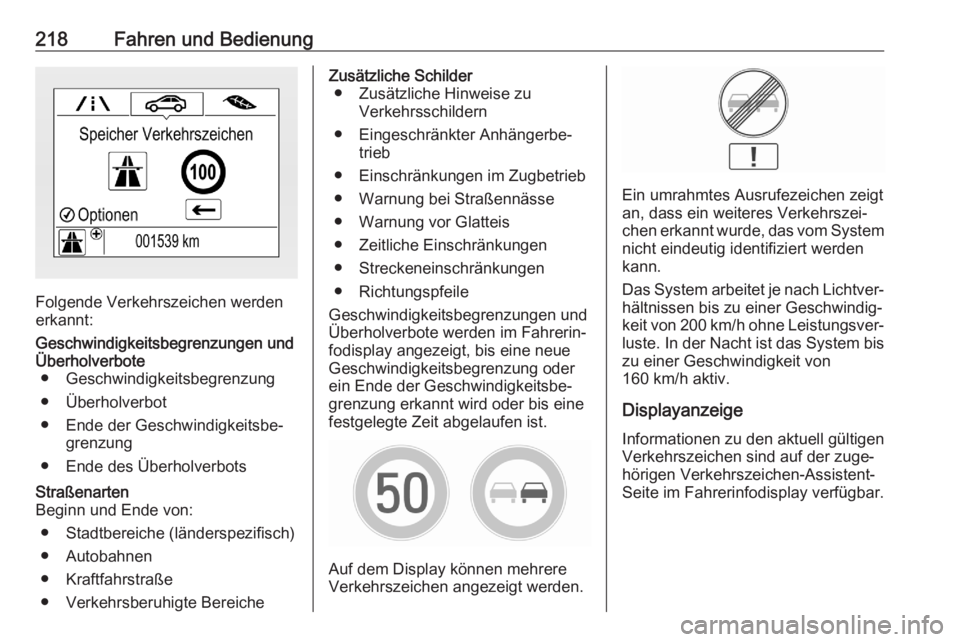

218Fahren und Bedienung
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● Verkehrsberuhigte BereicheZusätzliche Schilder ● Zusätzliche Hinweise zu Verkehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● Richtungspfeile
Geschwindigkeitsbegrenzungen und
Überholverbote werden im Fahrerin‐
fodisplay angezeigt, bis eine neue
Geschwindigkeitsbegrenzung oder
ein Ende der Geschwindigkeitsbe‐
grenzung erkannt wird oder bis eine
festgelegte Zeit abgelaufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Fahrerinfodisplay verfügbar.

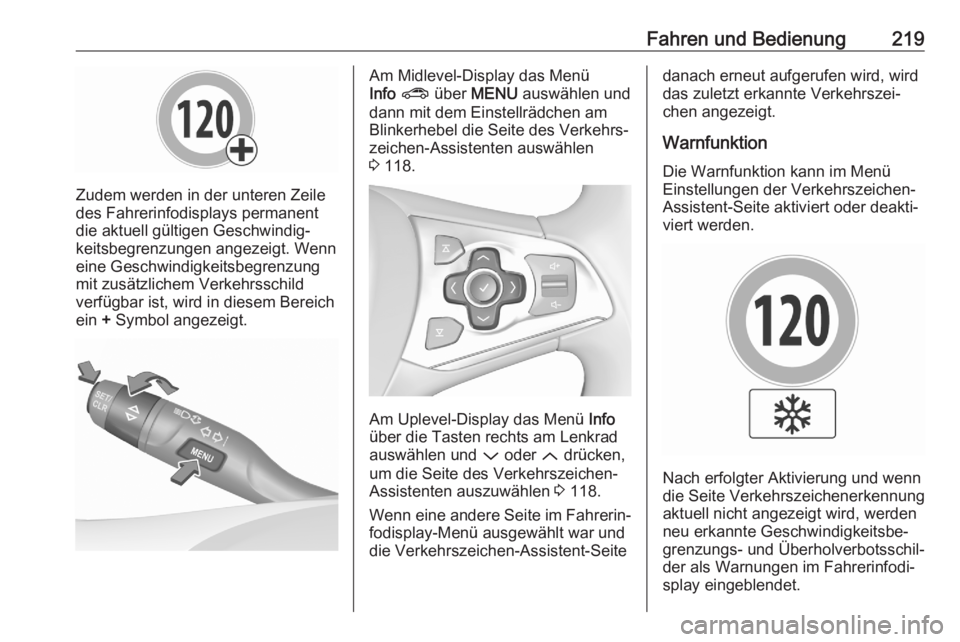

Fahren und Bedienung219
Zudem werden in der unteren Zeile
des Fahrerinfodisplays permanent
die aktuell gültigen Geschwindig‐
keitsbegrenzungen angezeigt. Wenn
eine Geschwindigkeitsbegrenzung
mit zusätzlichem Verkehrsschild
verfügbar ist, wird in diesem Bereich ein + Symbol angezeigt.
Am Midlevel-Display das Menü
Info ? über MENU auswählen und
dann mit dem Einstellrädchen am
Blinkerhebel die Seite des Verkehrs‐
zeichen-Assistenten auswählen
3 118.
Am Uplevel-Display das Menü Info
über die Tasten rechts am Lenkrad
auswählen und P oder Q drücken,
um die Seite des Verkehrszeichen-
Assistenten auszuwählen 3 118.
Wenn eine andere Seite im Fahrerin‐
fodisplay-Menü ausgewählt war und
die Verkehrszeichen-Assistent-Seite
danach erneut aufgerufen wird, wird
das zuletzt erkannte Verkehrszei‐
chen angezeigt.
Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.
Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Fahrerinfodi‐
splay eingeblendet.

220Fahren und Bedienung
Beim Midlevel-Display auf SET/CLR
am Blinkerhebel drücken, während
die Verkehrszeichen-Assistent-Seite
angezeigt wird.
Durch Drehen des Einstellrädchens
Warnungen EIN oder Warnungen
AUS anwählen und auf SET/CLR
drücken.
Beim Uplevel-Display auf q an der
Fernbedienung am Lenkrad drücken,
während die Verkehrszeichen-Assis‐
tent-Seite angezeigt wird.
Die Warnungen durch Einstellen von
J aktivieren bzw. durch Einstellen
von I über die Taste 9 deaktivieren.
Die Warnung wird ca. 8 Sekunden
lang im Fahrerinfodisplay angezeigt.
Zurücksetzen des Systems
Der Inhalt des Verkehrszeichen-
Displays kann im Menü Einstellungen der Verkehrszeichen-Assistent-Seite
durch Anwählen von Zurücksetzen
und Bestätigen mittels Drücken auf SET/CLR am Blinkerhebel oder 9 in
der Fernbedienung am Lenkrad gelöscht werden.
Alternativ 3 Sekunden lang auf SET/
CLR oder 9 drücken, um den Seiten‐
inhalt zu löschen.
Nach erfolgreichem Reset ist ein Ton zu hören. Das folgende „Standardzei‐
chen“ wird dann so lange angezeigt,
bis das nächste Verkehrszeichen erkannt oder über die Kartendaten
des Navigationssystems zur Verfü‐
gung gestellt wird.

Fahren und Bedienung221In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen
Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten Verkehrszeichen führen. Nach demLöschen wird im Fahrerinfodisplay
das „Standardzeichen“ oder ein
Zeichen aus den Navigationskarten‐ daten angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;● es sind keine Navigationskarten‐daten verfügbar und die
Geschwindigkeit sinkt unter
52 km/h (Erkennung von Ortsein‐ gängen);
● es sind Navigationskartendaten verfügbar und es wurde ein Orts‐
eingang / -ausgang aufgrund
geänderter Kartendaten erkannt.
Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Wenn das Fahrzeug mit einem Navi‐
gationssystem ausgerüstet ist, kann
das aktuell angezeigte Verkehrszei‐
chen entweder von der optischen
Verkehrszeichenerkennung oder aus
den Kartendaten stammen.
Wenn das aktuell angezeigte
Verkehrszeichen aus den Kartenda‐
ten stammt und die Karteninformatio‐ nen geändert wurden, wird ein neues
Verkehrszeichen angezeigt. Dies
kann selbst dann zur Erkennung
eines neuen Verkehrszeichens
führen, wenn kein Verkehrszeichen
an der Straße passiert wurde.Grenzen des Systems
Der Verkehrszeichen-Assistent funk‐
tioniert eventuell unter folgenden
Umständen nicht ordnungsgemäß:
● Das Fahrzeug fährt schneller als 200 km/h.
● Fahren auf kurviger oder hüge‐ liger Straße.
● Bei Nachtfahrten.
● Der Bereich der Windschutz‐ scheibe, in dem sich die Frontka‐
mera befindet, ist nicht sauber
oder durch Fremdgegenstände wie Aufkleber verdeckt.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Sonne scheint direkt auf das Objektiv.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.

222Fahren und Bedienung● Die Verkehrsschilder entspre‐chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐ zeichen.
● Die Navigationskartendaten sind veraltet.Achtung
Das System dient dazu, dem
Fahrer innerhalb eines vorgege‐
benen Geschwindigkeitsbereichs
bei der Erkennung bestimmter
Verkehrszeichen zu helfen.
Verkehrszeichen, die nicht vom
System angezeigt werden, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme
entheben den Lenker nicht von seiner umfassenden Verantwor‐
tung für den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent trägt dazu bei, ein unbeabsichtigtes Überqueren derFahrspurmarkierungen zu verhin‐
dern. Die Frontkamera beobachtet
die Markierungen der Fahrspur, in der
sich das Fahrzeug befindet. Wenn
sich das Fahrzeug bei nicht betätig‐
tem Blinker einer Fahrspurmarkie‐
rung nähert, wird das Lenkrad leicht
bewegt, um das Fahrzeug wieder in
die Spur zurückzuführen. In die
gleiche Richtung lenken, falls das
System nicht ausreichend lenkt.
Leicht gegenlenken, wenn Spur‐
wechsel beabsichtigt ist.
Der Spurhalteassistent informiert den Fahrer während der Fahrwegkorrek‐
tur mit einer optischen Warnung.
Wenn das System das Überqueren
der Fahrspurmarkierung nicht verhin‐
dern kann, wird eine zusätzliche
akustische Warnung ausgegeben.
Es wird ein unbeabsichtigtes Verlas‐
sen der Fahrspur angenommen:
● wenn der Blinker nicht betätigt wird
● wenn der Blinker in die entgegen‐
gesetzte Richtung des Verlas‐
sens der Fahrspur aktiviert wird
● ohne Bremsen
● ohne Gasgeben
● ohne aktives Lenken
Hinweis
Das System ist unter Umständen
inaktiv, wenn erkannte Fahrspur‐
markierungen unklar oder mangel‐
haft sind, z. B. in Baustellenberei‐
chen.
Hinweis
Bei Erkennung von zu schmalen, zu
breiten oder zu stark gekrümmten
Fahrspuren kann das System
ausgeschaltet werden.
