2020 OPEL ASTRA K Betriebsanleitung (in German)

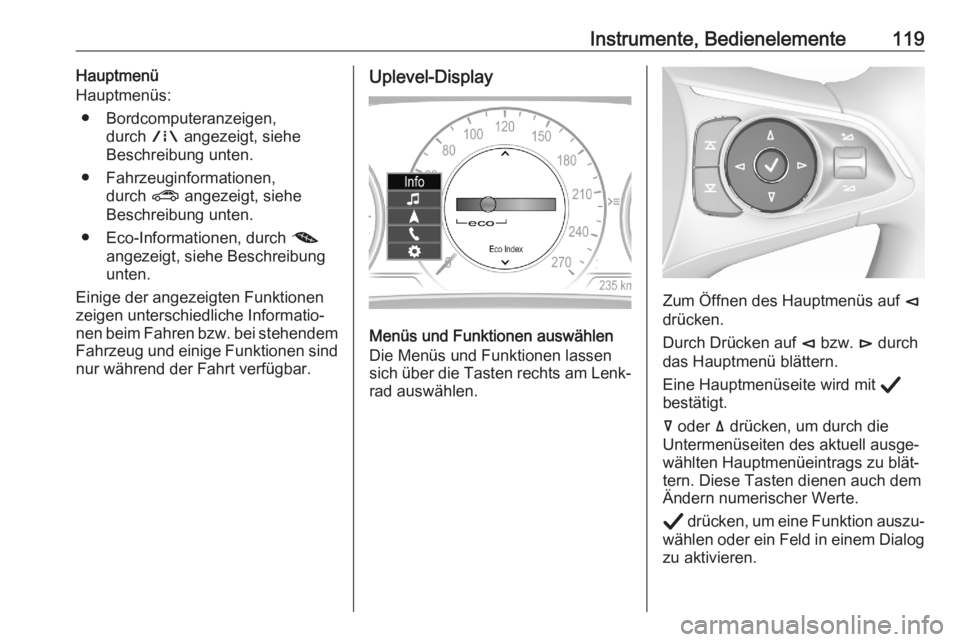

Instrumente, Bedienelemente119Hauptmenü
Hauptmenüs:
● Bordcomputeranzeigen, durch ; angezeigt, siehe
Beschreibung unten.
● Fahrzeuginformationen, durch ? angezeigt, siehe
Beschreibung unten.
● Eco-Informationen, durch @
angezeigt, siehe Beschreibung
unten.
Einige der angezeigten Funktionen
zeigen unterschiedliche Informatio‐
nen beim Fahren bzw. bei stehendem
Fahrzeug und einige Funktionen sind
nur während der Fahrt verfügbar.Uplevel-Display
Menüs und Funktionen auswählen
Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.
Zum Öffnen des Hauptmenüs auf è
drücken.
Durch Drücken auf è bzw. é durch
das Hauptmenü blättern.
Eine Hauptmenüseite wird mit Å
bestätigt.
å oder ä drücken, um durch die
Untermenüseiten des aktuell ausge‐
wählten Hauptmenüeintrags zu blät‐ tern. Diese Tasten dienen auch dem
Ändern numerischer Werte.
Å drücken, um eine Funktion auszu‐
wählen oder ein Feld in einem Dialog
zu aktivieren.

120Instrumente, BedienelementeFahrzeug- und Service-Meldungen
werden je nach Bedarf im Fahrerinfo‐ display eingeblendet. Meldungen
werden durch Drücken auf Å bestä‐
tigt.
Fahrzeugmeldungen 3 126.
Hauptmenü
Hauptmenüs:
● Bordcomputeranzeigen, aufge‐ rufen über Info.
● Audioinformationen, aufgerufen über Audio .
● Navigationsinformationen, aufgerufen über Navigation.
● Mobiltelefoninformationen, aufgerufen über Mobiltelefon.
● Fahrzeuginformationen, aufge‐ rufen über Optionen.
Einige der angezeigten Funktionen
zeigen unterschiedliche Informatio‐
nen beim Fahren bzw. bei stehendem
Fahrzeug und einige Funktionen sind nur während der Fahrt verfügbar.
Die Uplevel-Instrumenteneinheit
kann im Sport- oder Tour-Modus
angezeigt werden. Siehe Menü
Optionen , Anzeige .Infomenü, ; oder "
Die folgende Liste enthält alle vorhan‐ denen Infomenüseiten. Einige davon
sind nur bei bestimmten Fahrzeugen
verfügbar. Abhängig vom Display
werden einige Funktionen als
Symbole dargestellt.
● Geschwindigkeit
● Fahrt 1 / Fahrt A , mit:
Fahrstrecke
Verbrauch / Durchschnittsver‐
brauch
Durchschnittsgeschwindigkeit
● Fahrt 2 / Fahrt B , mit:
Fahrstrecke
Verbrauch / Durchschnittsver‐
brauch
Durchschnittsgeschwindigkeit
● Kraftstoffe / Kraftstoffinformatio‐
nen , mit:
Reichweite
Momentaner Kraftstoffverbrauch
● Ölrestlebensdauer
● Reifendruck
● Stoppuhr●Verkehrszeichenerkennung
● Folgeabstand
● Fahrerassistenz
● Hauptverbraucher
● Verbrauchshistorie
● Eco-Index
● AdBlue-Füllstand
Am Baselevel-Display werden die
Seiten Ölrestlebensdauer ,
Reifendruck , Folgeabstand ,
Verkehrszeichenerkennung , AdBlue-
Füllstand , Reifenlast und Geschwin‐
digkeitswarnung im Fahrzeuginfor‐
mationsmenü angezeigt. ?
auswählen.
Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.
Tageskilometerzähler 1/A oder 2/B
Auf zwei unabhängigen Seiten 1/A
und 2/B werden die aktuelle Entfer‐
nung, der durchschnittliche Kraftstoff‐
verbrauch und die Durchschnittsge‐
schwindigkeit seit einem bestimmten
Zurücksetzen angezeigt.

Instrumente, Bedienelemente121Die Entfernungsanzeige zählt eineFahrstrecke bis 9999 km und beginnt
dann wieder bei 0.
Am Baselevel-Display zum Zurück‐
setzen Å drücken und das Zurück‐
setzen bestätigen. Am Uplevel-
Display é drücken und mit Å bestä‐
tigen. Dies setzt nur die Werte auf der aktuell angezeigten Seite zurück. Die
andere Seite des Tageskilometerzäh‐
lers bleibt unverändert.
Kraftstoffe /KraftstoffinformationenReichweite
Die Reichweite wird aus dem momen‐
tanen Tankfüllstand und dem
Momentanverbrauch errechnet. Die
Anzeige erfolgt mit gemittelten
Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt und
in der Kraftstoffanzeige leuchtet die
Kontrollleuchte Y auf.
Wenn unverzüglich nachgetankt werden muss, wird im Display eine
Warnmeldung angezeigt, die nichtmehr erlischt. Außerdem blinkt die
Kontrollleuchte Y in der Kraftstoffan‐
zeige 3 116.Momentaner Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Prozentzahl
bezeichnet die Restlebensdauer des
aktuell eingefüllten Öls 3 109.
Reifendruck
Prüft während der Fahrt den Luft‐
druck aller Reifen 3 266.
Stoppuhr
Baselevel-Display: Timer mit Å star‐
ten und stoppen. Zum Zurücksetzen
Å drücken, während der Timer
angehalten ist.
Uplevel-Display: Zum Starten und
Stoppen des Timers Å und erneut
Å drücken. Zum Zurücksetzen Å
drücken, Zurücksetzen wählen und
mit Å bestätigen.
Verkehrszeichenerkennung
Zeigt die erkannten Verkehrszeichen
für den aktuellen Streckenabschnitt
an 3 217.
Folgeabstand
Zeigt den Abstand zu einem voraus‐
fahrenden Fahrzeug in Sekunden an
3 198. Bei aktivem adaptivem
Geschwindigkeitsregler wird auf
dieser Seite stattdessen der Fahr‐
zeugabstand angezeigt.
Fahrerassistenz
Zeigt den Status verschiedener
Fahrerassistenzsysteme an:
Adaptiver Geschwindigkeitsregler
3 187.
Auffahrwarnung 3 196.
Spurhalteassistent 3 222.
AdBlue-Füllstand
Zeigt den Füllstand im AdBlue-Behäl‐
ter an 3 170.

122Instrumente, BedienelementeEco-Informationsmenü, @
● Hauptverbraucher
● Verbrauchshistorie
● Eco-Index
Am Uplevel-Display werden die
Seiten Hauptverbraucher ,
Verbrauchshistorie und Eco-Index im
Infomenü angezeigt. Siehe oben.
Hauptverbraucher
Listet die größten Verbraucher unter den derzeit eingeschalteten Komfort‐
funktionen in absteigender Reihen‐
folge auf. Die mögliche Kraftstoffer‐
sparnis wird angezeigt.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Motor
automatisch die Heckscheibenhei‐
zung, um die Motorlast zu erhöhen. In
diesem Fall wird die Heckscheiben‐
heizung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fahrer aktiviert wurde.Verbrauchshistorie
Zeigt die Entwicklung des Durch‐
schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Die vollen Balken
zeigen den Verbrauch in Schritten
von 5 km an und verdeutlichen die
Auswirkungen des Geländes oder
des Fahrverhaltens auf den Kraft‐
stoffverbrauch.
Eco-Index
Der durchschnittliche Kraftstoffver‐ brauch wird als Eco-Balkendiagramm
angezeigt. Für einen möglichst gerin‐
gen Kraftstoffverbrauch den Fahrstil
so anpassen, dass die Anzeige inner‐
halb des grünen Bereichs bleibt. Je
mehr sich die Anzeige in Richtung
roter Bereich bewegt, desto höher ist
der Kraftstoffverbrauch. Gleichzeitig
wird der Wert für den Durchschnitts‐
verbrauch angezeigt.
Je nach Fahrzeugausführung zeigt
der Eco-Index Werte an, die sich auf
die Tageskilometerzählerseite A/1
oder den aktuellen Fahrzyklus bezie‐
hen. Im letzten Fall wird die Anzeige
beim nächsten Einschalten der
Zündung zurückgesetzt.
Audio-Menü G
Bietet die Möglichkeit, Musikquellen
zu durchsuchen, aus einer Favoriten‐
liste auszuwählen oder die Audio‐
quelle zu ändern.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Mobiltelefon-Menü $
Ermöglicht das Verwalten und
Ausführen von Anrufen, das Blättern
durch Kontaktlisten und die Bedie‐
nung der Freisprecheinrichtung.

Instrumente, Bedienelemente123Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Navigation-Menü §
Bietet Funktionen für die Zielführung. Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeuginformationsmenü, ?
, Optionen oder %
Die folgende Liste enthält alle mögli‐ chen Seiten des Optionen-Menüs.
Einige davon sind nur bei bestimmten
Fahrzeugen verfügbar. Abhängig
vom Display werden einige Funktio‐
nen als Symbole dargestellt.
● Einheiten
● Anzeige
● Optionen für Infoseite
● Optionen für Startseite
● Adaptiver Geschwindigkeitsreg‐
ler
● Geschwindigkeitswarnung
● Reifenlast●Rundinstrumente und Skalen
● Software-Informationen
● AdBlue-Füllstand
Einheiten
Einheitensystem für das Display
auswählen: angloamerikanisch oder
metrisch.
Anzeige
é drücken und Sport- oder Tour-
Modus auswählen. Der Sport-Modus
enthält mehr Fahrzeuginformationen,
der Tour-Modus mehr Medieninfor‐
mationen.
Diese Einstellung ist nur im Uplevel-
Display verfügbar.
Optionen für Infoseite
Eine Liste aller Seiten im Infomenü
wird angezeigt. Siehe oben. Die im Infomenü anzuzeigenden Seiten
auswählen. Die ausgewählten Seiten sind mit 0 gekennzeichnet. Nicht
sichtbare Funktionen haben ein
leeres Kontrollkästchen.Optionen für Startseite
Auswählen, welche Werte auf der
Startseite des Fahrerinfodisplays
angezeigt werden sollen, z. B.
Geschwindigkeit oder Kraftstoffreich‐
weite.
Adaptiver Geschwindigkeitsregler Aktiviert bzw. deaktiviert den adapti‐
ven Geschwindigkeitsregler 3 187.
Geschwindigkeitswarnung
Auf der Seite „Geschwindigkeitswar‐
nung“ lässt sich eine Höchstge‐
schwindigkeit festlegen.
Eine Höchstgeschwindigkeit kann nur festgelegt werden, wenn die
Geschwindigkeitswarnung aktiviert ist. Wenn die Geschwindigkeit fest‐
gelegt ist, kann die Funktion durch
Drücken auf Å ausgeschaltet
werden, während diese Seite ange‐ zeigt wird. Beim Überschreiten der
festgelegten Maximalgeschwindig‐
keit wird eine Warnung angezeigt und
ein Warnton ausgegeben.

124Instrumente, BedienelementeReifenlast
Die Reifendruck-Kategorie kann
entsprechend dem aktuell vorhande‐ nen Reifendruck gewählt werden
3 266.
Rundinstrumente und Skalen
● Öltemperatur
Zeigt die Motoröltemperatur in
Grad Celsius an.
● Batteriespannung
Zeigt die Fahrzeugbatteriespan‐ nung an. Bei laufendem Motor
kann die Spannung zwischen 12
und 15,5 V variieren. Bei einer
hohen elektrischen Last kann die
Spannung vorübergehend unter
12 V fallen.
● AdBlue
Zeigt den Füllstand im AdBlue- Behälter an 3 170.
● IFE-AFE
Zeigt den momentanen und den
durchschnittlichen Kraftstoffver‐
brauch an.
● Reichweite
Zeigt die durchschnittliche
verbleibende Reichweite basie‐
rend auf dem verbleibenden
Kraftstoff im Tank an.
● Leere Seite
Zeigt ein leeres Instrumentenfeld
an.
Software-Informationen
Zeigt die Open-Source Software-
Informationen an.
Info-Display
Das Info-Display befindet sich in der
Instrumententafel neben der Instru‐
menteneinheit.Je nach Fahrzeugkonfiguration ist
das Fahrzeug mit einem der folgen‐
den Infotainment-Systeme ausgerüs‐
tet:
● Multimedia
oder
● Multimedia Navi
oder
● Multimedia Navi Pro
Im Info-Display kann Folgendes
angezeigt werden:
● Uhrzeit 3 98
● Außentemperatur 3 98
● Datum 3 98
● Infotainment-System, siehe Beschreibung im Infotainment-Handbuch
● Einstellungen der Klimaanlage 3 148
● Rückfahrkamera 3 215
● Anleitung Einparkhilfe 3 206
● Navigation, siehe Beschreibung im Infotainment-Handbuch

Instrumente, Bedienelemente125● Systemmeldungen
● Einstellungen für Fahrzeugper‐ sonalisierung 3 128
Multimedia Navi Menüs und Einstellungen auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf ) schaltet das Display
ein.
! drücken, um den Startbildschirm
aufzurufen.
Mit dem Finger das Display-Symbol des benötigten Menüs berühren.
Zum Bestätigen einer Auswahl ein
entsprechendes Symbol berühren.
Um zur nächsthöheren Menüstufe
zurückzukehren, 1 berühren.
! drücken, um zur Startansicht
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 128.
Multimedia / Multimedia Navi Pro
Menüs und Einstellungen auswählen
Es gibt drei Möglichkeiten, um das Display zu bedienen:
● über die Tasten unter dem Display
● durch Berühren des Touch‐ screens mit dem Finger
● über die SprachsteuerungBedienung über die Tasten
Ein Druck auf ) schaltet das Display
ein.
! drücken, um den Startbildschirm
aufzurufen.
Zum Beenden eines Menüs ohne Änderung von Einstellungen auf
BACK drücken.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Bedienung per Touchscreen
Display muss durch Drücken auf )
eingeschaltet werden. ! berühren,
um die Startansicht auszuwählen.

126Instrumente, BedienelementeMit dem Finger das gewünschte
Menüsymbol berühren oder die
gewünschte Funktion auswählen.
In längeren Untermenüs mit dem
Finger nach oben oder unten blättern.
Gewünschte Funktion oder Auswahl
durch Berühren bestätigen.
O berühren, um ein Menü mit Spei‐
chern der geänderten Einstellung zu verlassen.
Symbol & berühren, um ein Menü
ohne Speichern zu verlassen.
! berühren, um zur Startansicht
zurückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Sprachsteuerung
Eine Beschreibung ist im Infotain‐
ment-Handbuch enthalten.
Fahrzeugpersonalisierung 3 128.
Fahrzeugmeldungen
Meldungen werden im Fahrerinfodi‐
splay angezeigt. In einigen Fällen
wird gleichzeitig ein Warn- oder
Signalton wiedergegeben.
Bei Midlevel-Display SET/CLR am
Blinkerhebel drücken, um eine
Meldung zu bestätigen.
Bei Uplevel-Display 9 am Lenkrad
drücken, um eine Meldung zu bestä‐
tigen.
Fahrzeug- und Service-
Meldungen
Die Fahrzeugmeldungen werden als Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Meldungen im Info-Display
Einige wichtige Meldungen können
zusätzlich im Info-Display angezeigt werden. Manche Meldungen werden
nur wenige Sekunden lang angezeigt.
