Fahren und Bedienung207Ausschalten
Zum Deaktivieren die Einparkhilfe‐
taste r drücken. Die LED in der
Taste erlischt.
Störung
Im Falle einer Störung oder bei vorü‐
bergehender Nichtverfügbarkeit des
Systems, z. B. aufgrund eines hohen
Geräuschpegels oder anderer stör‐
ender Einwirkungen, blinkt die LED in der Taste drei Sekunden und erlischt
dann. Im Fahrerinfodisplay wird eine
Meldung eingeblendet.
Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der
Einparkhilfe beim Vor- oder Rück‐ wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer
Signale und visueller Anzeigen.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hinte‐ ren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Aktivierung
Das System wird bei Geschwindig‐
keiten bis 11 km/h automatisch akti‐ viert.

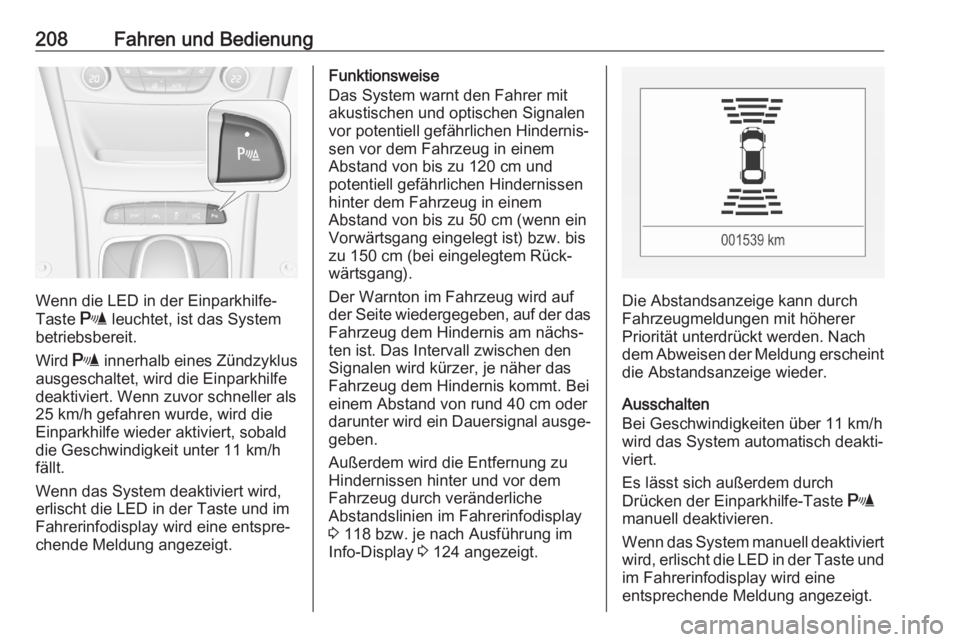

208Fahren und Bedienung
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Wird r innerhalb eines Zündzyklus
ausgeschaltet, wird die Einparkhilfe deaktiviert. Wenn zuvor schneller als
25 km/h gefahren wurde, wird die
Einparkhilfe wieder aktiviert, sobald
die Geschwindigkeit unter 11 km/h
fällt.
Wenn das System deaktiviert wird, erlischt die LED in der Taste und im
Fahrerinfodisplay wird eine entspre‐ chende Meldung angezeigt.
Funktionsweise
Das System warnt den Fahrer mit akustischen und optischen Signalen
vor potentiell gefährlichen Hindernis‐
sen vor dem Fahrzeug in einem
Abstand von bis zu 120 cm und
potentiell gefährlichen Hindernissen
hinter dem Fahrzeug in einem
Abstand von bis zu 50 cm (wenn ein
Vorwärtsgang eingelegt ist) bzw. bis
zu 150 cm (bei eingelegtem Rück‐
wärtsgang).
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signalen wird kürzer, je näher das
Fahrzeug dem Hindernis kommt. Bei
einem Abstand von rund 40 cm oder
darunter wird ein Dauersignal ausge‐
geben.
Außerdem wird die Entfernung zu
Hindernissen hinter und vor dem
Fahrzeug durch veränderliche
Abstandslinien im Fahrerinfodisplay
3 118 bzw. je nach Ausführung im
Info-Display 3 124 angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer
Priorität unterdrückt werden. Nach
dem Abweisen der Meldung erscheint die Abstandsanzeige wieder.
Ausschalten
Bei Geschwindigkeiten über 11 km/h
wird das System automatisch deakti‐
viert.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Wenn das System manuell deaktiviert
wird, erlischt die LED in der Taste und im Fahrerinfodisplay wird eine
entsprechende Meldung angezeigt.

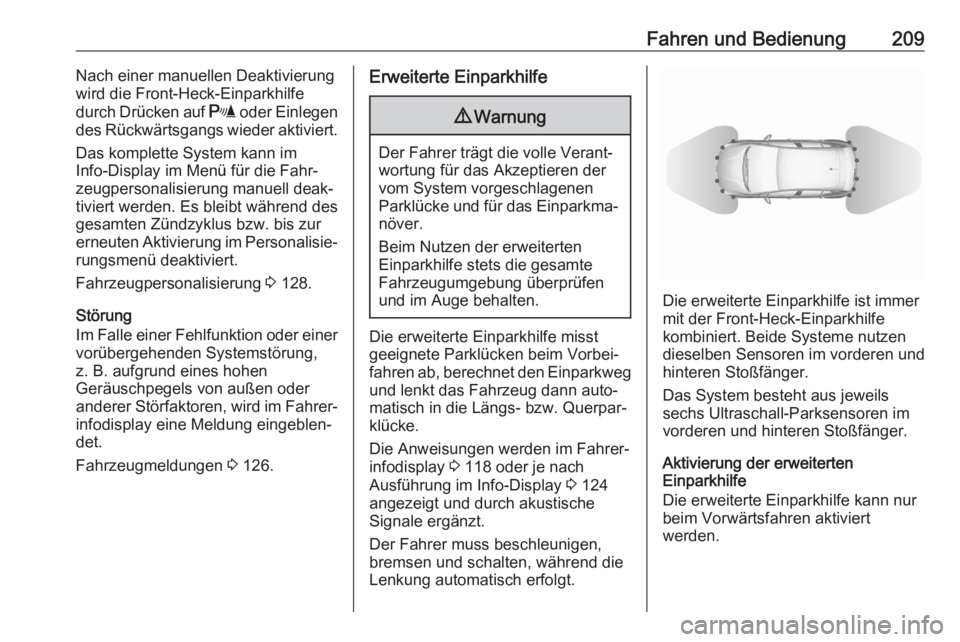

Fahren und Bedienung209Nach einer manuellen Deaktivierung
wird die Front-Heck-Einparkhilfe
durch Drücken auf r oder Einlegen
des Rückwärtsgangs wieder aktiviert.
Das komplette System kann im
Info-Display im Menü für die Fahr‐
zeugpersonalisierung manuell deak‐
tiviert werden. Es bleibt während des
gesamten Zündzyklus bzw. bis zur
erneuten Aktivierung im Personalisie‐
rungsmenü deaktiviert.
Fahrzeugpersonalisierung 3 128.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen
Geräuschpegels von außen oder
anderer Störfaktoren, wird im Fahrer‐
infodisplay eine Meldung eingeblen‐
det.
Fahrzeugmeldungen 3 126.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst
geeignete Parklücken beim Vorbei‐
fahren ab, berechnet den Einparkweg und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Die Anweisungen werden im Fahrer‐
infodisplay 3 118 oder je nach
Ausführung im Info-Display 3 124
angezeigt und durch akustische
Signale ergänzt.
Der Fahrer muss beschleunigen,
bremsen und schalten, während die
Lenkung automatisch erfolgt.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert. Beide Systeme nutzen dieselben Sensoren im vorderen und
hinteren Stoßfänger.
Das System besteht aus jeweils
sechs Ultraschall-Parksensoren im
vorderen und hinteren Stoßfänger.
Aktivierung der erweiterten
Einparkhilfe
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.

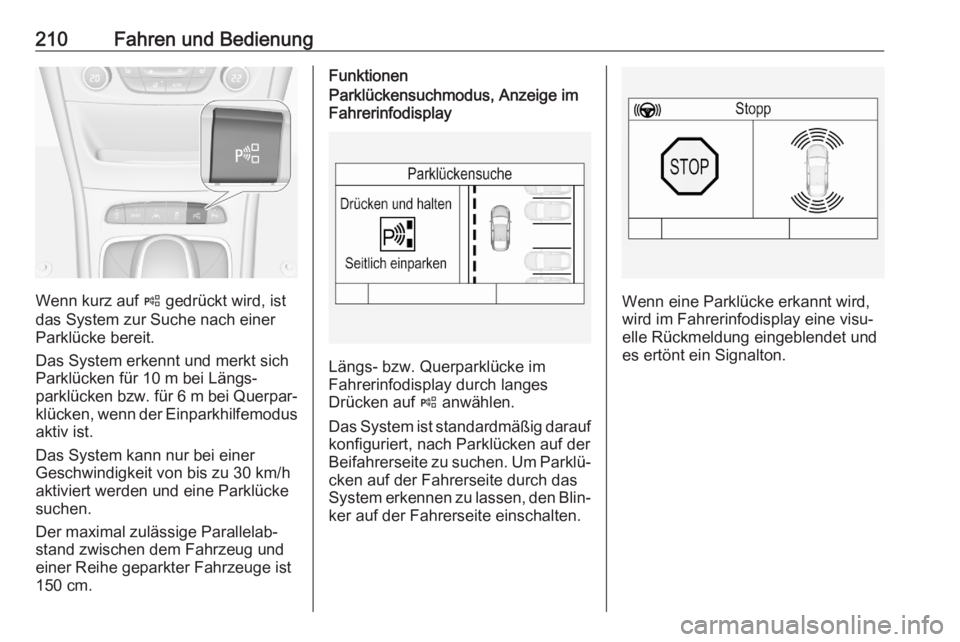

210Fahren und Bedienung
Wenn kurz auf ( gedrückt wird, ist
das System zur Suche nach einer
Parklücke bereit.
Das System erkennt und merkt sich
Parklücken für 10 m bei Längs‐
parklücken bzw. für 6 m bei Querpar‐
klücken, wenn der Einparkhilfemodus
aktiv ist.
Das System kann nur bei einer
Geschwindigkeit von bis zu 30 km/h
aktiviert werden und eine Parklücke
suchen.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge ist
150 cm.
FunktionenParklückensuchmodus, Anzeige im
Fahrerinfodisplay
Längs- bzw. Querparklücke im
Fahrerinfodisplay durch langes
Drücken auf ( anwählen.
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um Parklü‐ cken auf der Fahrerseite durch das
System erkennen zu lassen, den Blin‐
ker auf der Fahrerseite einschalten.
Wenn eine Parklücke erkannt wird,
wird im Fahrerinfodisplay eine visu‐
elle Rückmeldung eingeblendet und
es ertönt ein Signalton.

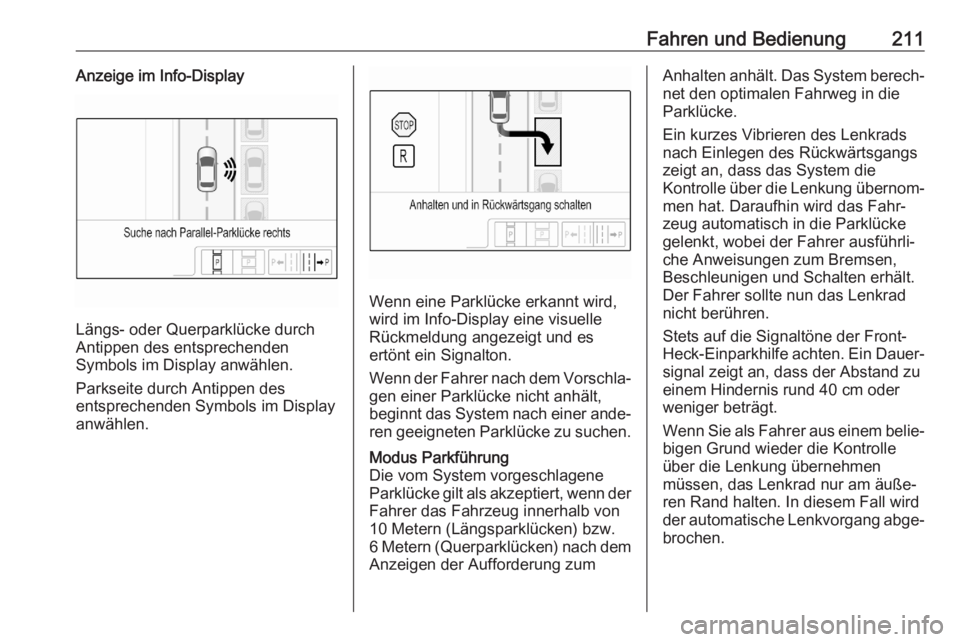

Fahren und Bedienung211Anzeige im Info-Display
Längs- oder Querparklücke durch
Antippen des entsprechenden
Symbols im Display anwählen.
Parkseite durch Antippen des
entsprechenden Symbols im Display
anwählen.
Wenn eine Parklücke erkannt wird, wird im Info-Display eine visuelle
Rückmeldung angezeigt und es
ertönt ein Signalton.
Wenn der Fahrer nach dem Vorschla‐ gen einer Parklücke nicht anhält,
beginnt das System nach einer ande‐
ren geeigneten Parklücke zu suchen.
Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der
Fahrer das Fahrzeug innerhalb von
10 Metern (Längsparklücken) bzw.
6 Metern (Querparklücken) nach dem Anzeigen der Aufforderung zumAnhalten anhält. Das System berech‐ net den optimalen Fahrweg in die
Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die
Kontrolle über die Lenkung übernom‐
men hat. Daraufhin wird das Fahr‐
zeug automatisch in die Parklücke gelenkt, wobei der Fahrer ausführli‐
che Anweisungen zum Bremsen,
Beschleunigen und Schalten erhält.
Der Fahrer sollte nun das Lenkrad nicht berühren.
Stets auf die Signaltöne der Front-
Heck-Einparkhilfe achten. Ein Dauer‐ signal zeigt an, dass der Abstand zu
einem Hindernis rund 40 cm oder weniger beträgt.
Wenn Sie als Fahrer aus einem belie‐
bigen Grund wieder die Kontrolle
über die Lenkung übernehmen
müssen, das Lenkrad nur am äuße‐
ren Rand halten. In diesem Fall wird
der automatische Lenkvorgang abge‐
brochen.

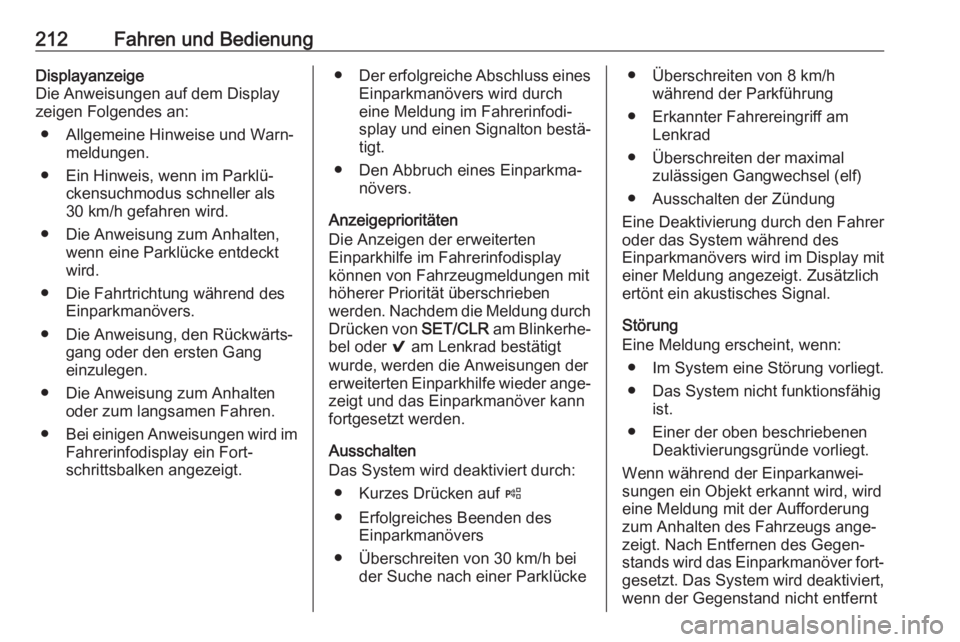

212Fahren und BedienungDisplayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Ein Hinweis, wenn im Parklü‐ ckensuchmodus schneller als30 km/h gefahren wird.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen.
● Die Anweisung zum Anhalten oder zum langsamen Fahren.
● Bei einigen Anweisungen wird im
Fahrerinfodisplay ein Fort‐
schrittsbalken angezeigt.● Der erfolgreiche Abschluss eines
Einparkmanövers wird durch
eine Meldung im Fahrerinfodi‐
splay und einen Signalton bestä‐
tigt.
● Den Abbruch eines Einparkma‐ növers.
Anzeigeprioritäten
Die Anzeigen der erweiterten
Einparkhilfe im Fahrerinfodisplay
können von Fahrzeugmeldungen mit höherer Priorität überschrieben
werden. Nachdem die Meldung durch Drücken von SET/CLR am Blinkerhe‐
bel oder 9 am Lenkrad bestätigt
wurde, werden die Anweisungen der
erweiterten Einparkhilfe wieder ange‐ zeigt und das Einparkmanöver kann
fortgesetzt werden.
Ausschalten
Das System wird deaktiviert durch:
● Kurzes Drücken auf (
● Erfolgreiches Beenden des Einparkmanövers
● Überschreiten von 30 km/h bei der Suche nach einer Parklücke● Überschreiten von 8 km/hwährend der Parkführung
● Erkannter Fahrereingriff am Lenkrad
● Überschreiten der maximal zulässigen Gangwechsel (elf)
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display mit
einer Meldung angezeigt. Zusätzlich
ertönt ein akustisches Signal.
Störung
Eine Meldung erscheint, wenn:
● Im System eine Störung vorliegt.● Das System nicht funktionsfähig ist.
● Einer der oben beschriebenen Deaktivierungsgründe vorliegt.
Wenn während der Einparkanwei‐
sungen ein Objekt erkannt wird, wird eine Meldung mit der Aufforderung
zum Anhalten des Fahrzeugs ange‐
zeigt. Nach Entfernen des Gegen‐
stands wird das Einparkmanöver fort‐ gesetzt. Das System wird deaktiviert,wenn der Gegenstand nicht entfernt

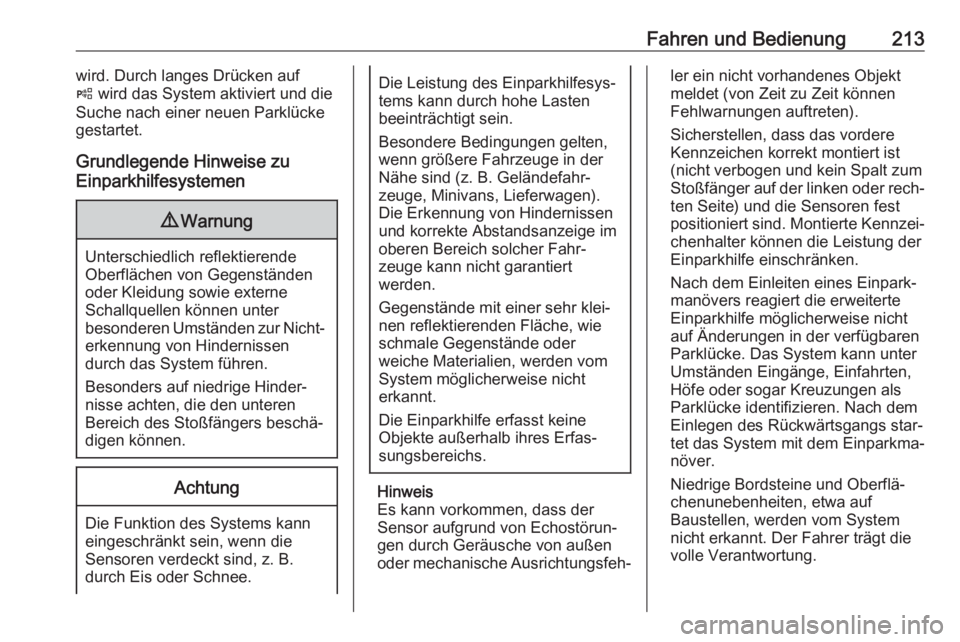

Fahren und Bedienung213wird. Durch langes Drücken auf
( wird das System aktiviert und die
Suche nach einer neuen Parklücke
gestartet.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besonders auf niedrige Hinder‐
nisse achten, die den unteren
Bereich des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind. Montierte Kennzei‐
chenhalter können die Leistung der
Einparkhilfe einschränken.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten, Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem
Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer.
Niedrige Bordsteine und Oberflä‐
chenunebenheiten, etwa auf
Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.

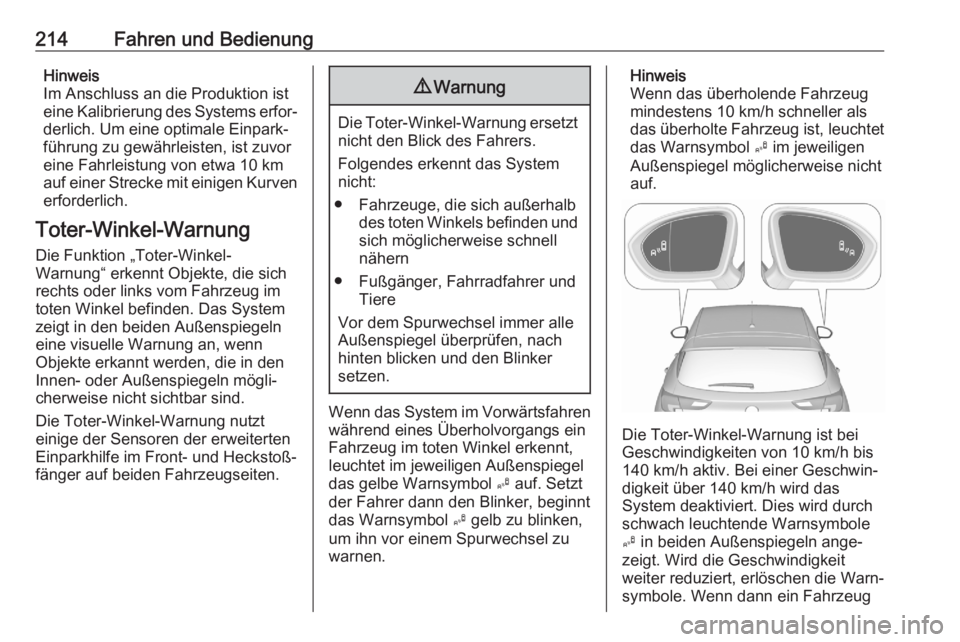

214Fahren und BedienungHinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor
eine Fahrleistung von etwa 10 km
auf einer Strecke mit einigen Kurven erforderlich.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt einige der Sensoren der erweiterten
Einparkhilfe im Front- und Heckstoß‐
fänger auf beiden Fahrzeugseiten.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
setzen.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht auf.
Die Toter-Winkel-Warnung ist bei
Geschwindigkeiten von 10 km/h bis
140 km/h aktiv. Bei einer Geschwin‐
digkeit über 140 km/h wird das
System deaktiviert. Dies wird durch
schwach leuchtende Warnsymbole
B in beiden Außenspiegeln ange‐
zeigt. Wird die Geschwindigkeit
weiter reduziert, erlöschen die Warn‐
symbole. Wenn dann ein Fahrzeug
