2020 OPEL ASTRA K Betriebsanleitung (in German)

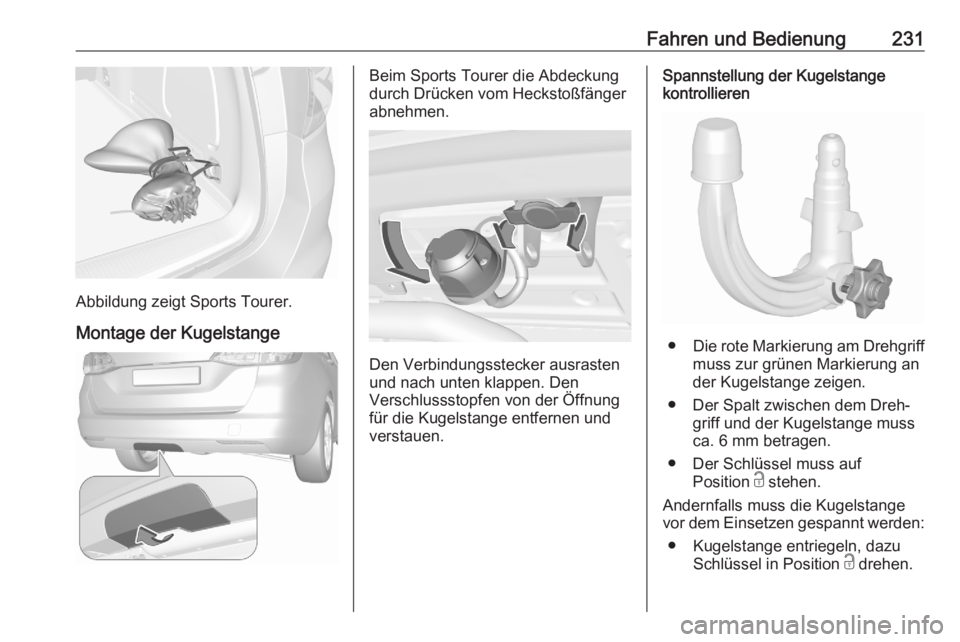

Fahren und Bedienung231
Abbildung zeigt Sports Tourer.Montage der Kugelstange
Beim Sports Tourer die Abdeckung
durch Drücken vom Heckstoßfänger
abnehmen.
Den Verbindungsstecker ausrasten
und nach unten klappen. Den
Verschlussstopfen von der Öffnung
für die Kugelstange entfernen und
verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor dem Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.

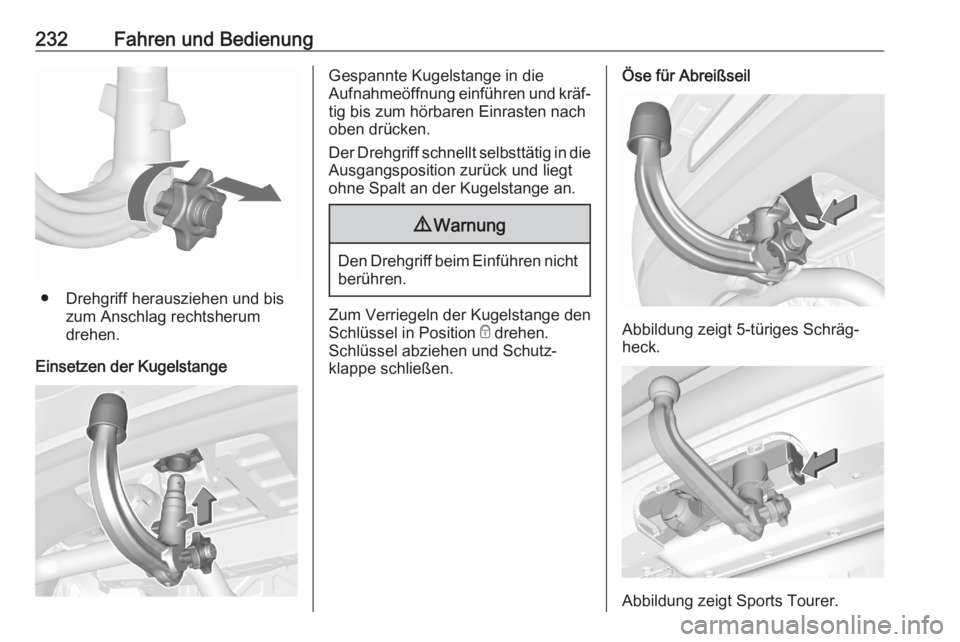

232Fahren und Bedienung
● Drehgriff herausziehen und biszum Anschlag rechtsherum
drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die
Aufnahmeöffnung einführen und kräf‐ tig bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Den Drehgriff beim Einführen nicht
berühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐ klappe schließen.
Öse für Abreißseil
Abbildung zeigt 5-türiges Schräg‐
heck.
Abbildung zeigt Sports Tourer.

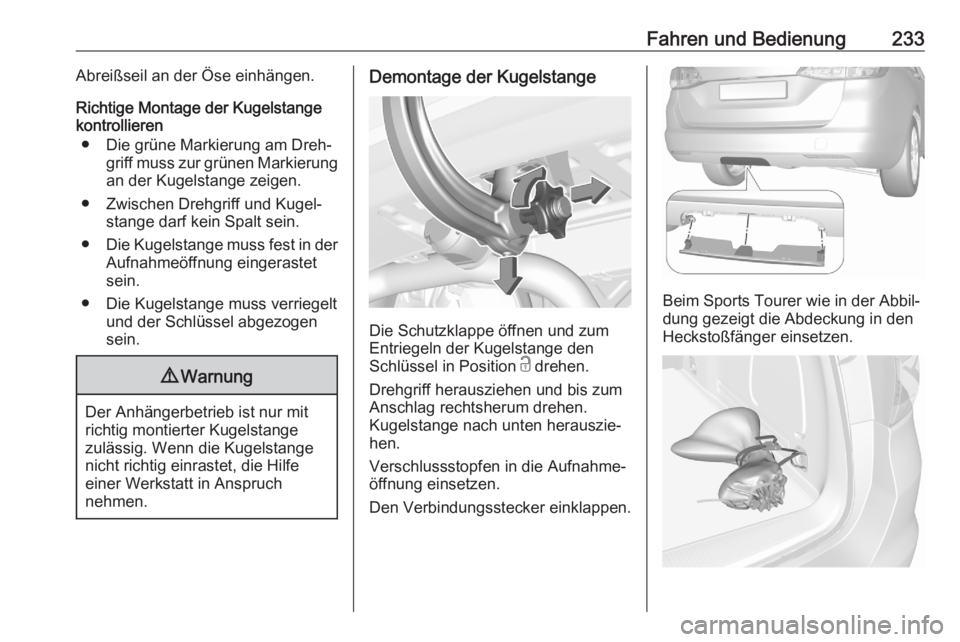

Fahren und Bedienung233Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierungan der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogen
sein.9 Warnung
Der Anhängerbetrieb ist nur mit
richtig montierter Kugelstange
zulässig. Wenn die Kugelstange
nicht richtig einrastet, die Hilfe
einer Werkstatt in Anspruch
nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag rechtsherum drehen.
Kugelstange nach unten herauszie‐
hen.
Verschlussstopfen in die Aufnahme‐
öffnung einsetzen.
Den Verbindungsstecker einklappen.
Beim Sports Tourer wie in der Abbil‐
dung gezeigt die Abdeckung in den Heckstoßfänger einsetzen.

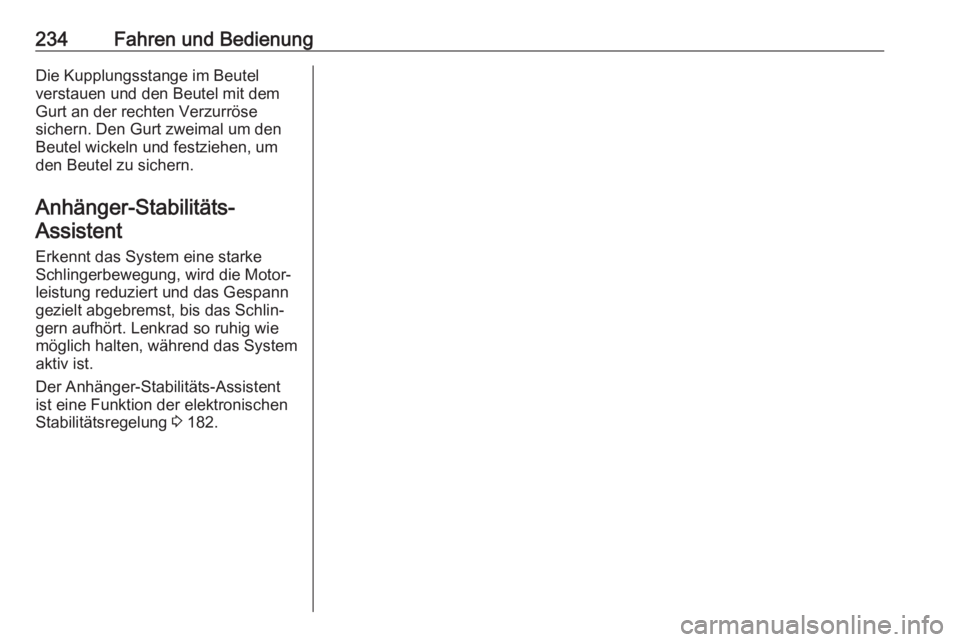

234Fahren und BedienungDie Kupplungsstange im Beutel
verstauen und den Beutel mit dem Gurt an der rechten Verzurröse
sichern. Den Gurt zweimal um den Beutel wickeln und festziehen, um
den Beutel zu sichern.
Anhänger-Stabilitäts-Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐ leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 182.

Fahrzeugwartung235FahrzeugwartungAllgemeine Informationen..........236
Zubehör und Änderungen am Fahrzeug ................................ 236
Fahrzeugeinlagerung ..............236
Altfahrzeugrücknahme ............237
Fahrzeugüberprüfungen ............237
Durchführung von Arbeiten .....237
Motorhaube ............................. 238
Motoröl .................................... 238
Kühlmittel ................................. 240
Waschflüssigkeit ......................240
Bremsen .................................. 241
Bremsflüssigkeit ......................241
Fahrzeugbatterie .....................241
Diesel-Kraftstoffsystem entlüften .................................. 243
Scheibenwischerwechsel ........243
Glühlampen auswechseln .........244
Halogen-Scheinwerfer .............244
Nebelscheinwerfer ...................246
Rückleuchten ........................... 247
Seitliche Blinkleuchten ............253
Kennzeichenleuchte ................254
Innenleuchten .......................... 255Elektrische Anlage .....................256
Sicherungen ............................ 256
Sicherungskasten im Motorraum .............................. 257
Sicherungskasten in der Instrumententafel ...................259
Sicherungskasten im Laderaum ............................... 261
Wagenwerkzeug ........................263
Räder und Reifen ......................264
Winterreifen ............................. 264
Reifenbezeichnungen ..............264
Reifendruck ............................. 265
Reifendruck-Kontrollsystem ....266
Profiltiefe ................................. 269
Reifenumrüstung .....................270
Radabdeckungen ....................270
Schneeketten .......................... 270
Reifenreparaturset ...................271
Radwechsel ............................. 274
Reserverad .............................. 275
Starthilfe ..................................... 279
Abschleppen .............................. 281
Eigenes Fahrzeug abschleppen ........................... 281
Anderes Fahrzeug abschleppen ........................... 283Fahrzeugpflege.......................... 284
Außenpflege ............................ 284
Innenraumpflege .....................286
Fußmatten ............................... 286

236FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Der Umbau, die Modifizierung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a.
Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen die Fahrerassis‐
tenzsysteme beeinträchtigen und den
Kraftstoffverbrauch, die CO 2-Emissi‐
onen und andere Fahrzeugemissio‐nen erhöhen. Sie können auch zum
Erlöschen der Betriebserlaubnis des
Fahrzeugs führen.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Kennzeichenhalter
Um die ordnungsgemäße Funktion
des Radarsystems zu gewährleisten,
keinen Kennzeichenhalter am Front‐
stoßfänger verwenden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebel

Fahrzeugwartung237auf P stellen. Sicherstellen, dass
das Fahrzeug nicht wegrollen
kann.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Beachten, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektrische Fensterbetätigung
initialisieren 3 43.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren. Kennzeichenhalter
3 236.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit
dieser Aufgabe betrauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.

238Fahrzeugwartung9Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Den Entriegelungsgriff der Motor‐
haube ziehen und in die Ausgangs‐
position zurückführen.
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Die Motorhaubenstütze sichern.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Die Stütze vor dem Schließen der
Motorhaube in die Halterung drücken.
Die Motorhaube absenken und aus
geringer Höhe (20–25 cm) in die
Rastung fallen lassen. Sicherstellen,
dass die Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Nur Motoröle der
richtigen Spezifikation verwenden.
Empfohlene Flüssigkeiten und
Schmiermittel 3 289.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
