2020 OPEL ASTRA K Betriebsanleitung (in German)

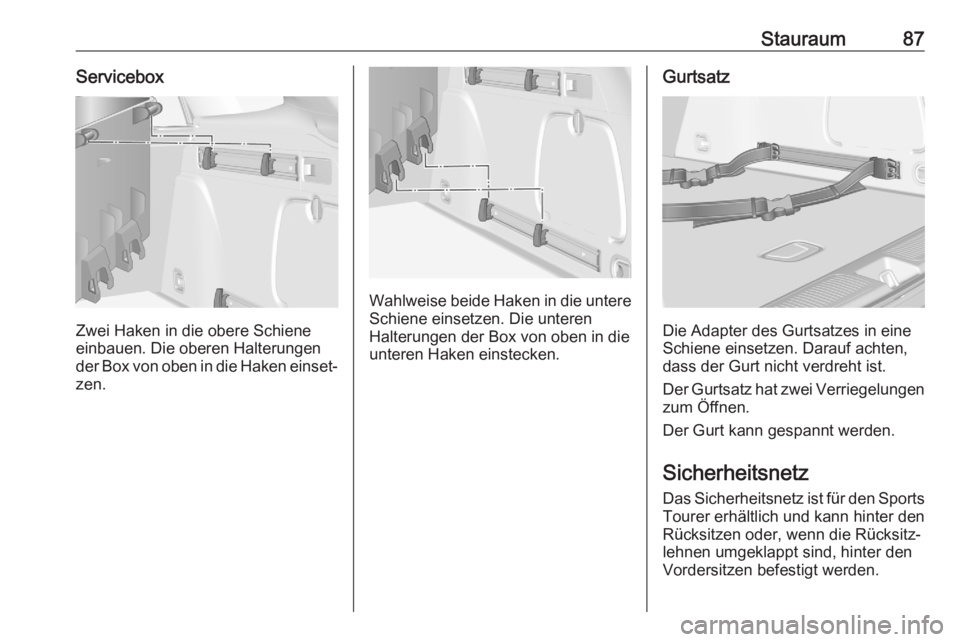

Stauraum87Servicebox
Zwei Haken in die obere Schiene
einbauen. Die oberen Halterungen der Box von oben in die Haken einset‐
zen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren
Halterungen der Box von oben in die
unteren Haken einstecken.
Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.
Sicherheitsnetz
Das Sicherheitsnetz ist für den Sports
Tourer erhältlich und kann hinter den
Rücksitzen oder, wenn die Rücksitz‐ lehnen umgeklappt sind, hinter den
Vordersitzen befestigt werden.

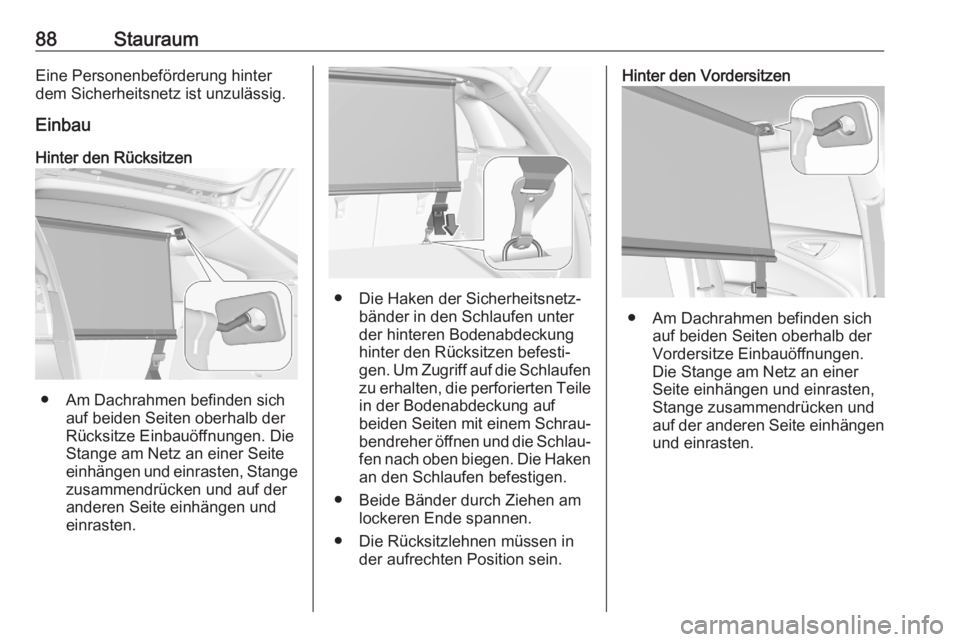

88StauraumEine Personenbeförderung hinterdem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange
zusammendrücken und auf der
anderen Seite einhängen und
einrasten.
● Die Haken der Sicherheitsnetz‐ bänder in den Schlaufen unter
der hinteren Bodenabdeckung
hinter den Rücksitzen befesti‐
gen. Um Zugriff auf die Schlaufen zu erhalten, die perforierten Teile
in der Bodenabdeckung auf
beiden Seiten mit einem Schrau‐ bendreher öffnen und die Schlau‐
fen nach oben biegen. Die Haken
an den Schlaufen befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Rücksitzlehnen müssen in der aufrechten Position sein.
Hinter den Vordersitzen
● Am Dachrahmen befinden sichauf beiden Seiten oberhalb der
Vordersitze Einbauöffnungen. Die Stange am Netz an einer
Seite einhängen und einrasten,
Stange zusammendrücken und
auf der anderen Seite einhängen
und einrasten.

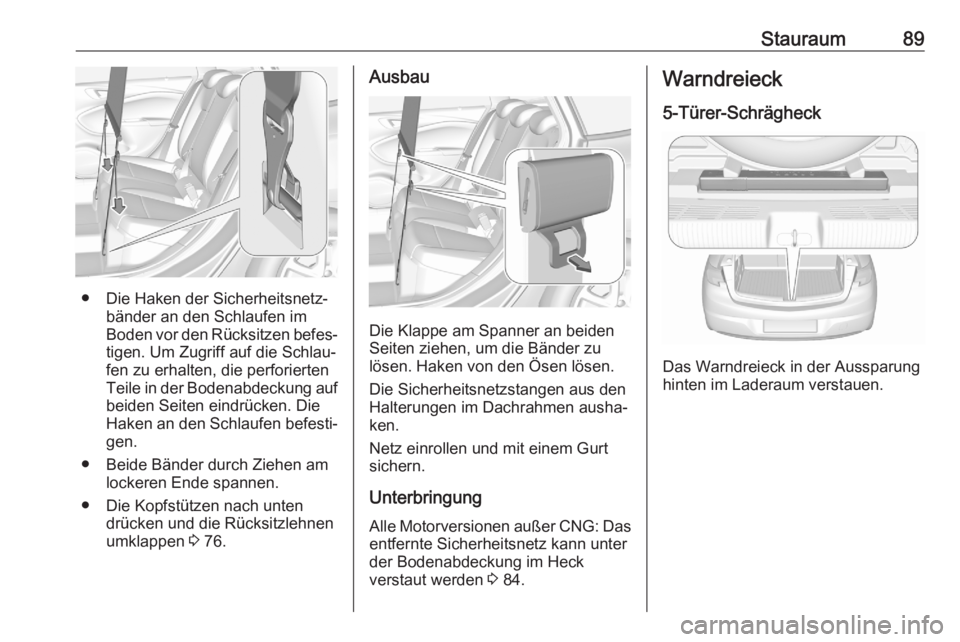

Stauraum89
● Die Haken der Sicherheitsnetz‐bänder an den Schlaufen im
Boden vor den Rücksitzen befes‐
tigen. Um Zugriff auf die Schlau‐
fen zu erhalten, die perforierten
Teile in der Bodenabdeckung auf
beiden Seiten eindrücken. Die
Haken an den Schlaufen befesti‐ gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Kopfstützen nach unten drücken und die Rücksitzlehnen
umklappen 3 76.
Ausbau
Die Klappe am Spanner an beiden
Seiten ziehen, um die Bänder zu
lösen. Haken von den Ösen lösen.
Die Sicherheitsnetzstangen aus denHalterungen im Dachrahmen ausha‐
ken.
Netz einrollen und mit einem Gurt
sichern.
Unterbringung
Alle Motorversionen außer CNG: Das entfernte Sicherheitsnetz kann unter
der Bodenabdeckung im Heck
verstaut werden 3 84.
Warndreieck
5-Türer-Schrägheck
Das Warndreieck in der Aussparung
hinten im Laderaum verstauen.

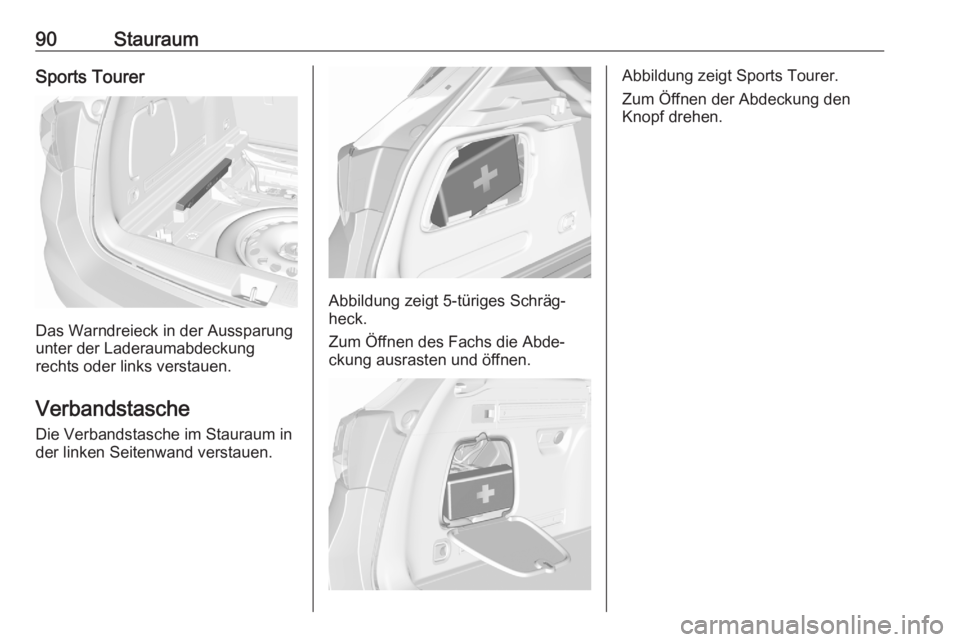

90StauraumSports Tourer
Das Warndreieck in der Aussparung
unter der Laderaumabdeckung
rechts oder links verstauen.
Verbandstasche
Die Verbandstasche im Stauraum in
der linken Seitenwand verstauen.
Abbildung zeigt 5-türiges Schräg‐
heck.
Zum Öffnen des Fachs die Abde‐
ckung ausrasten und öffnen.
Abbildung zeigt Sports Tourer.
Zum Öffnen der Abdeckung den Knopf drehen.

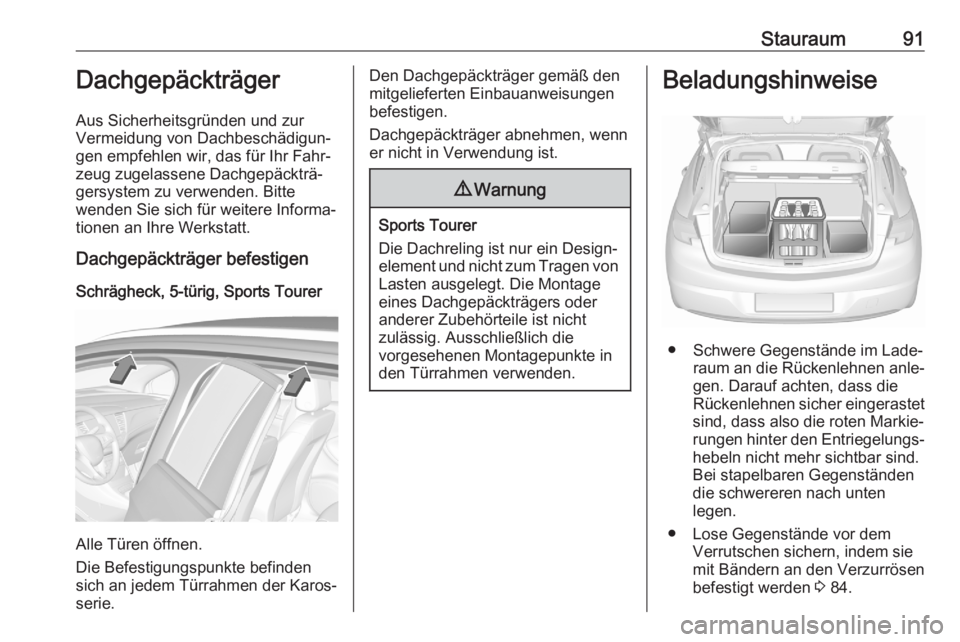

Stauraum91Dachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden. Bitte
wenden Sie sich für weitere Informa‐
tionen an Ihre Werkstatt.
Dachgepäckträger befestigen
Schrägheck, 5-türig, Sports Tourer
Alle Türen öffnen.
Die Befestigungspunkte befinden
sich an jedem Türrahmen der Karos‐
serie.
Den Dachgepäckträger gemäß den
mitgelieferten Einbauanweisungen
befestigen.
Dachgepäckträger abnehmen, wenn
er nicht in Verwendung ist.9 Warnung
Sports Tourer
Die Dachreling ist nur ein Design‐
element und nicht zum Tragen von Lasten ausgelegt. Die Montage
eines Dachgepäckträgers oder
anderer Zubehörteile ist nicht
zulässig. Ausschließlich die
vorgesehenen Montagepunkte in
den Türrahmen verwenden.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
sind, dass also die roten Markie‐ rungen hinter den Entriegelungs‐
hebeln nicht mehr sichtbar sind.
Bei stapelbaren Gegenständen
die schwereren nach unten
legen.
● Lose Gegenstände vor dem Verrutschen sichern, indem sie
mit Bändern an den Verzurrösen
befestigt werden 3 84.

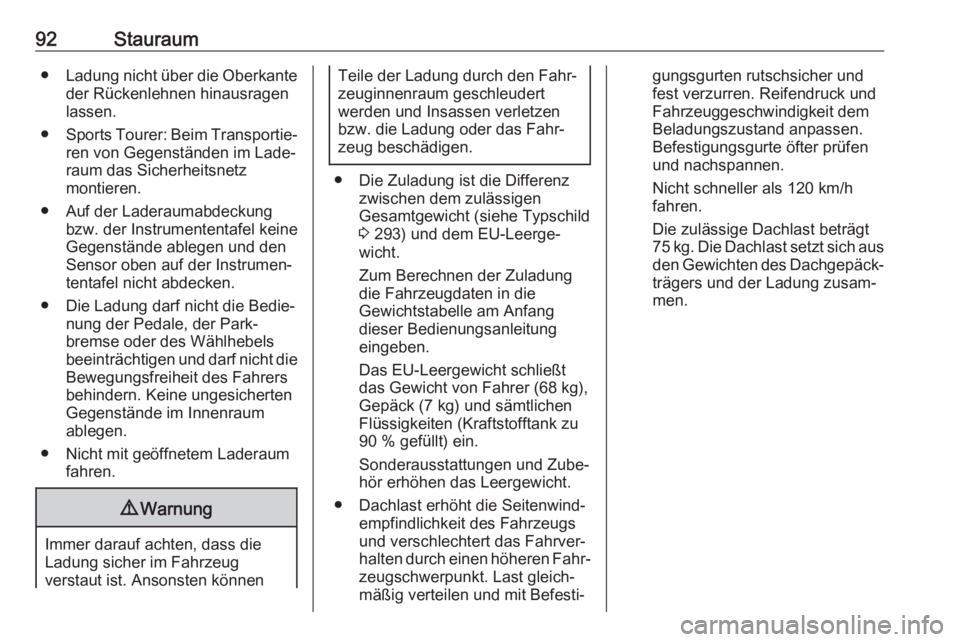

92Stauraum●Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Sports Tourer: Beim Transportie‐
ren von Gegenständen im Lade‐
raum das Sicherheitsnetz
montieren.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keine
Gegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse oder des Wählhebels
beeinträchtigen und darf nicht die Bewegungsfreiheit des Fahrers
behindern. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer darauf achten, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können
Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Insassen verletzen
bzw. die Ladung oder das Fahr‐
zeug beschädigen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild 3 293) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
75 kg. Die Dachlast setzt sich aus den Gewichten des Dachgepäck‐
trägers und der Ladung zusam‐
men.

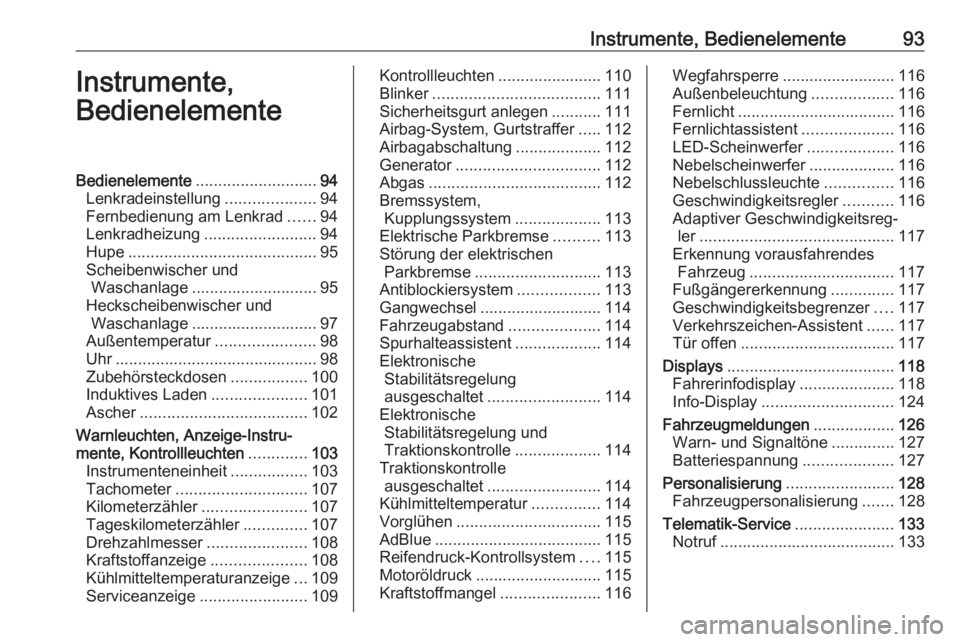

Instrumente, Bedienelemente93Instrumente,
BedienelementeBedienelemente ........................... 94
Lenkradeinstellung ....................94
Fernbedienung am Lenkrad ......94
Lenkradheizung .........................94
Hupe .......................................... 95
Scheibenwischer und Waschanlage ............................ 95
Heckscheibenwischer und Waschanlage ............................ 97
Außentemperatur ......................98
Uhr ............................................. 98
Zubehörsteckdosen .................100
Induktives Laden .....................101
Ascher ..................................... 102
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............103
Instrumenteneinheit .................103
Tachometer ............................. 107
Kilometerzähler .......................107
Tageskilometerzähler ..............107
Drehzahlmesser ......................108
Kraftstoffanzeige .....................108
Kühlmitteltemperaturanzeige ...109
Serviceanzeige ........................109Kontrollleuchten .......................110
Blinker ..................................... 111
Sicherheitsgurt anlegen ...........111
Airbag-System, Gurtstraffer .....112
Airbagabschaltung ...................112
Generator ................................ 112
Abgas ...................................... 112
Bremssystem, Kupplungssystem ...................113
Elektrische Parkbremse ..........113
Störung der elektrischen Parkbremse ............................ 113
Antiblockiersystem ..................113
Gangwechsel ........................... 114
Fahrzeugabstand ....................114
Spurhalteassistent ...................114
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 114
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................114
Traktionskontrolle ausgeschaltet ......................... 114
Kühlmitteltemperatur ...............114
Vorglühen ................................ 115
AdBlue ..................................... 115
Reifendruck-Kontrollsystem ....115
Motoröldruck ............................ 115
Kraftstoffmangel ......................116Wegfahrsperre ......................... 116
Außenbeleuchtung ..................116
Fernlicht ................................... 116
Fernlichtassistent ....................116
LED-Scheinwerfer ...................116
Nebelscheinwerfer ...................116
Nebelschlussleuchte ...............116
Geschwindigkeitsregler ...........116
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 117
Erkennung vorausfahrendes Fahrzeug ................................ 117
Fußgängererkennung ..............117
Geschwindigkeitsbegrenzer ....117
Verkehrszeichen-Assistent ......117
Tür offen .................................. 117
Displays ..................................... 118
Fahrerinfodisplay .....................118
Info-Display ............................. 124
Fahrzeugmeldungen ..................126
Warn- und Signaltöne ..............127
Batteriespannung ....................127
Personalisierung ........................128
Fahrzeugpersonalisierung .......128
Telematik-Service ......................133
Notruf ....................................... 133

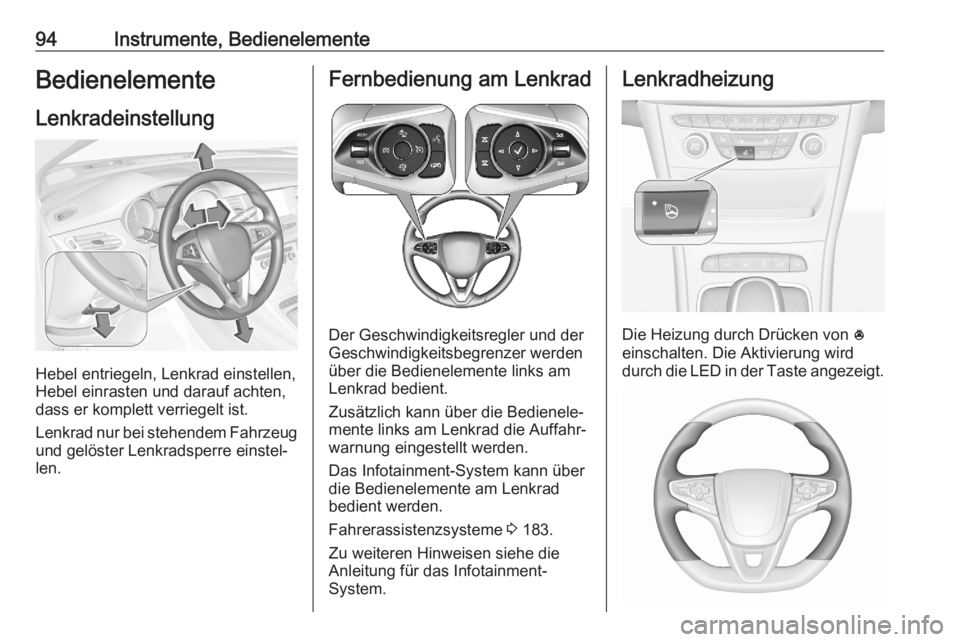

94Instrumente, BedienelementeBedienelementeLenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Der Geschwindigkeitsregler und der
Geschwindigkeitsbegrenzer werden
über die Bedienelemente links am
Lenkrad bedient.
Zusätzlich kann über die Bedienele‐
mente links am Lenkrad die Auffahr‐
warnung eingestellt werden.
Das Infotainment-System kann über
die Bedienelemente am Lenkrad
bedient werden.
Fahrerassistenzsysteme 3 183.
Zu weiteren Hinweisen siehe die Anleitung für das Infotainment-
System.
Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Aktivierung wird
durch die LED in der Taste angezeigt.
