2020 OPEL ASTRA K Betriebsanleitung (in German)

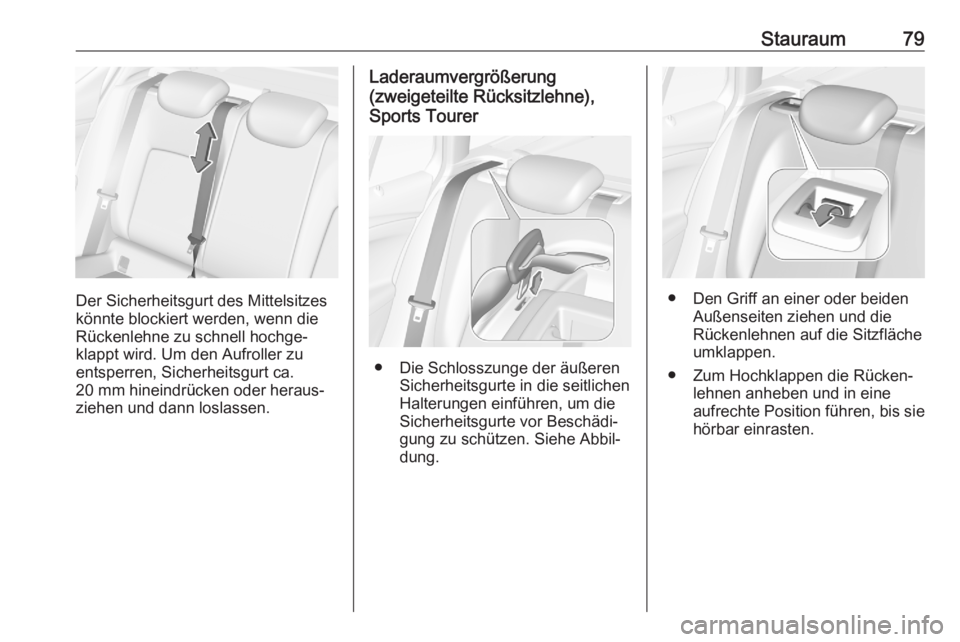

Stauraum79
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumvergrößerung
(zweigeteilte Rücksitzlehne),
Sports Tourer
● Die Schlosszunge der äußeren Sicherheitsgurte in die seitlichen
Halterungen einführen, um die
Sicherheitsgurte vor Beschädi‐
gung zu schützen. Siehe Abbil‐
dung.
● Den Griff an einer oder beiden Außenseiten ziehen und die
Rückenlehnen auf die Sitzfläche
umklappen.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.

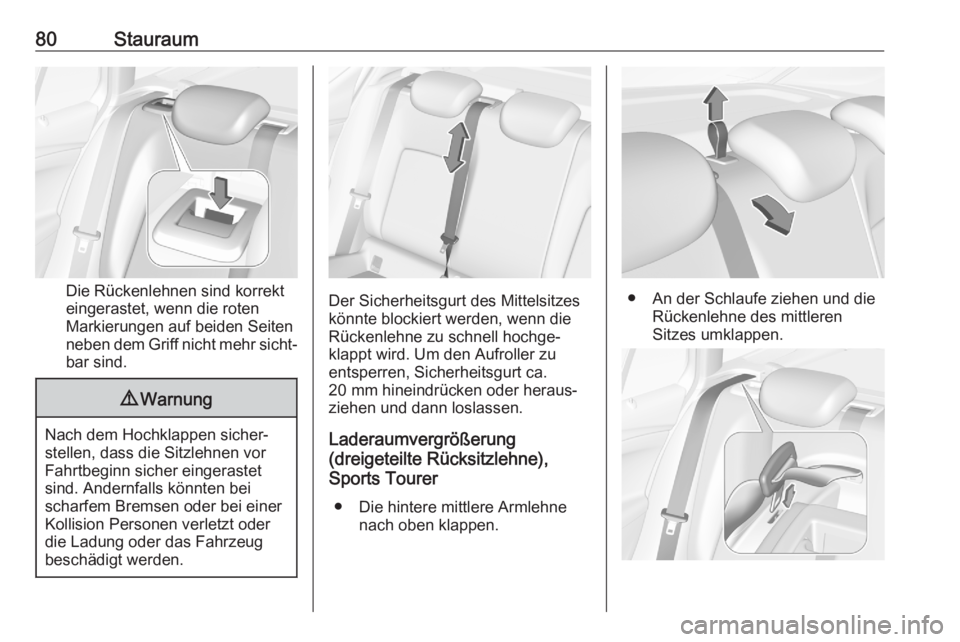

80Stauraum
Die Rückenlehnen sind korrekt
eingerastet, wenn die roten
Markierungen auf beiden Seiten
neben dem Griff nicht mehr sicht‐
bar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumvergrößerung
(dreigeteilte Rücksitzlehne),
Sports Tourer
● Die hintere mittlere Armlehne nach oben klappen.● An der Schlaufe ziehen und dieRückenlehne des mittleren
Sitzes umklappen.

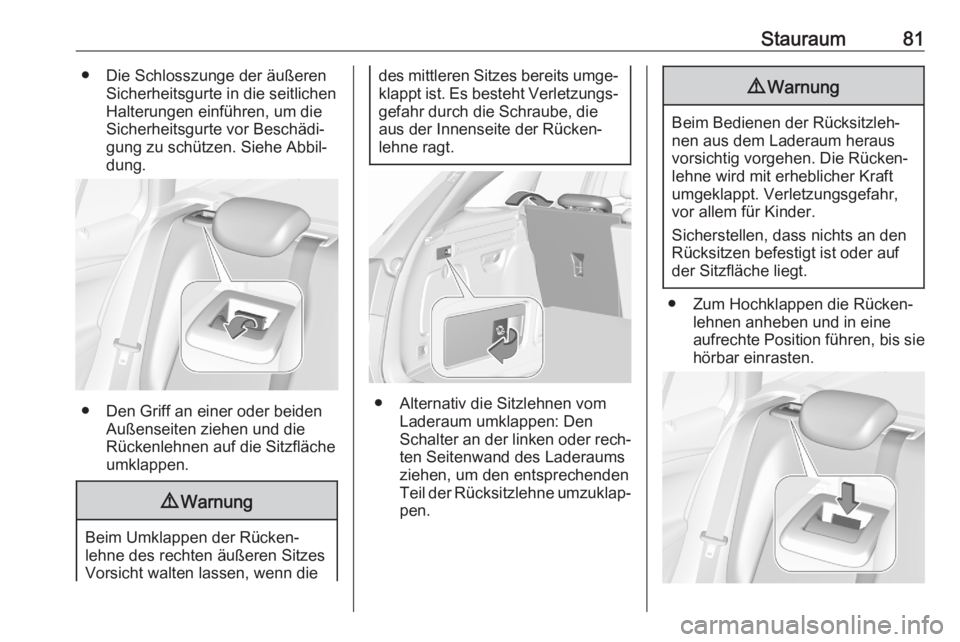

Stauraum81● Die Schlosszunge der äußerenSicherheitsgurte in die seitlichen
Halterungen einführen, um die
Sicherheitsgurte vor Beschädi‐ gung zu schützen. Siehe Abbil‐
dung.
● Den Griff an einer oder beiden Außenseiten ziehen und die
Rückenlehnen auf die Sitzfläche
umklappen.
9 Warnung
Beim Umklappen der Rücken‐
lehne des rechten äußeren Sitzes
Vorsicht walten lassen, wenn die
des mittleren Sitzes bereits umge‐
klappt ist. Es besteht Verletzungs‐ gefahr durch die Schraube, dieaus der Innenseite der Rücken‐
lehne ragt.
● Alternativ die Sitzlehnen vom Laderaum umklappen: Den
Schalter an der linken oder rech‐
ten Seitenwand des Laderaums
ziehen, um den entsprechenden
Teil der Rücksitzlehne umzuklap‐ pen.
9 Warnung
Beim Bedienen der Rücksitzleh‐
nen aus dem Laderaum heraus
vorsichtig vorgehen. Die Rücken‐
lehne wird mit erheblicher Kraft
umgeklappt. Verletzungsgefahr,
vor allem für Kinder.
Sicherstellen, dass nichts an den
Rücksitzen befestigt ist oder auf
der Sitzfläche liegt.
● Zum Hochklappen die Rücken‐ lehnen anheben und in eine
aufrechte Position führen, bis sie
hörbar einrasten.

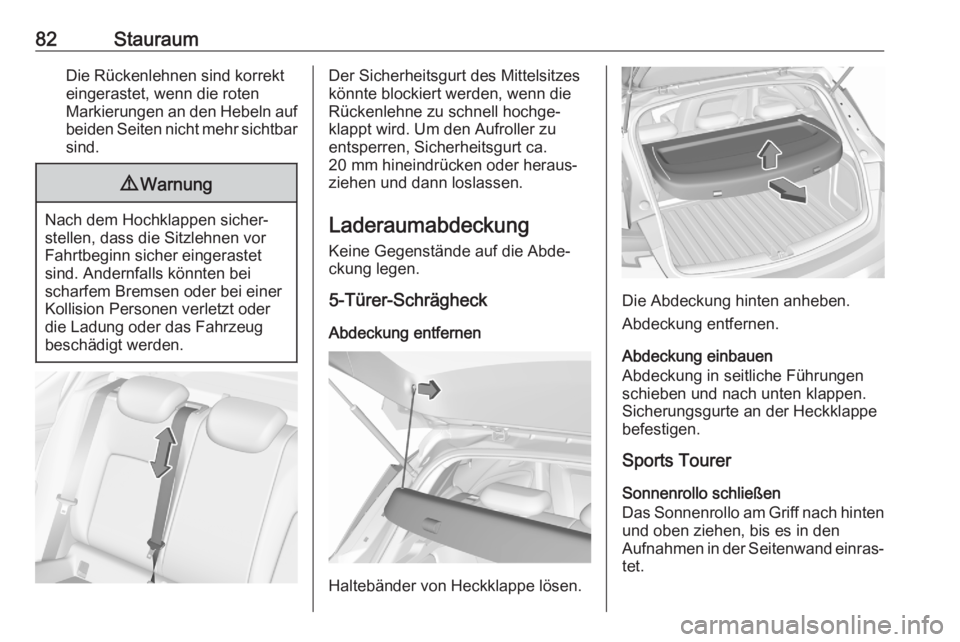

82StauraumDie Rückenlehnen sind korrekt
eingerastet, wenn die roten
Markierungen an den Hebeln auf beiden Seiten nicht mehr sichtbar
sind.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu
entsperren, Sicherheitsgurt ca.
20 mm hineindrücken oder heraus‐
ziehen und dann loslassen.
Laderaumabdeckung Keine Gegenstände auf die Abde‐
ckung legen.
5-Türer-Schrägheck
Abdeckung entfernen
Haltebänder von Heckklappe lösen.
Die Abdeckung hinten anheben.
Abdeckung entfernen.
Abdeckung einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Sicherungsgurte an der Heckklappe
befestigen.
Sports Tourer
Sonnenrollo schließen
Das Sonnenrollo am Griff nach hinten und oben ziehen, bis es in den
Aufnahmen in der Seitenwand einras‐
tet.

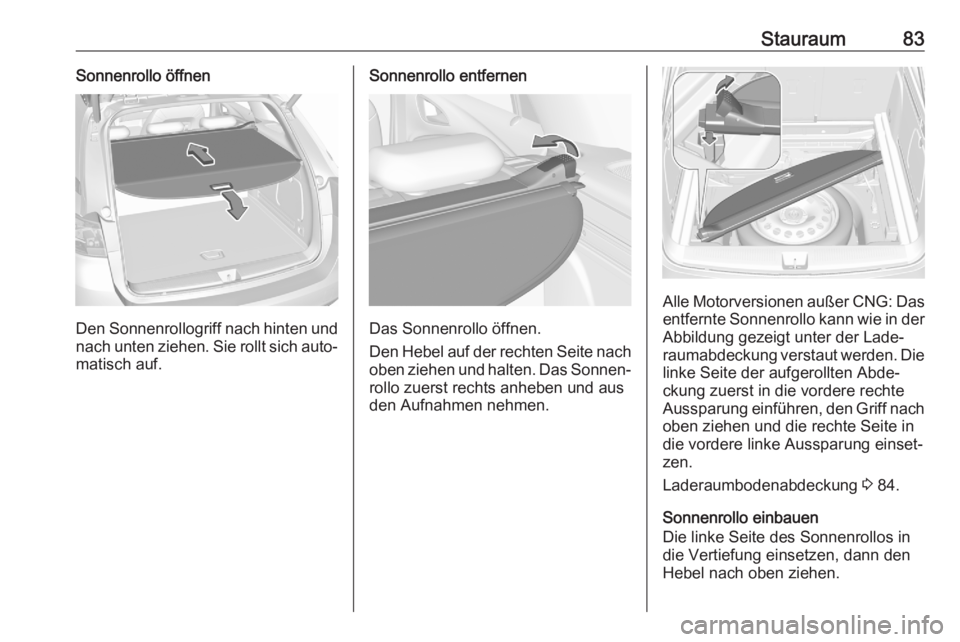

Stauraum83Sonnenrollo öffnen
Den Sonnenrollogriff nach hinten undnach unten ziehen. Sie rollt sich auto‐matisch auf.
Sonnenrollo entfernen
Das Sonnenrollo öffnen.
Den Hebel auf der rechten Seite nach oben ziehen und halten. Das Sonnen‐ rollo zuerst rechts anheben und aus
den Aufnahmen nehmen.
Alle Motorversionen außer CNG: Das
entfernte Sonnenrollo kann wie in der Abbildung gezeigt unter der Lade‐raumabdeckung verstaut werden. Die
linke Seite der aufgerollten Abde‐
ckung zuerst in die vordere rechte
Aussparung einführen, den Griff nach oben ziehen und die rechte Seite in
die vordere linke Aussparung einset‐
zen.
Laderaumbodenabdeckung 3 84.
Sonnenrollo einbauen
Die linke Seite des Sonnenrollos in
die Vertiefung einsetzen, dann den
Hebel nach oben ziehen.

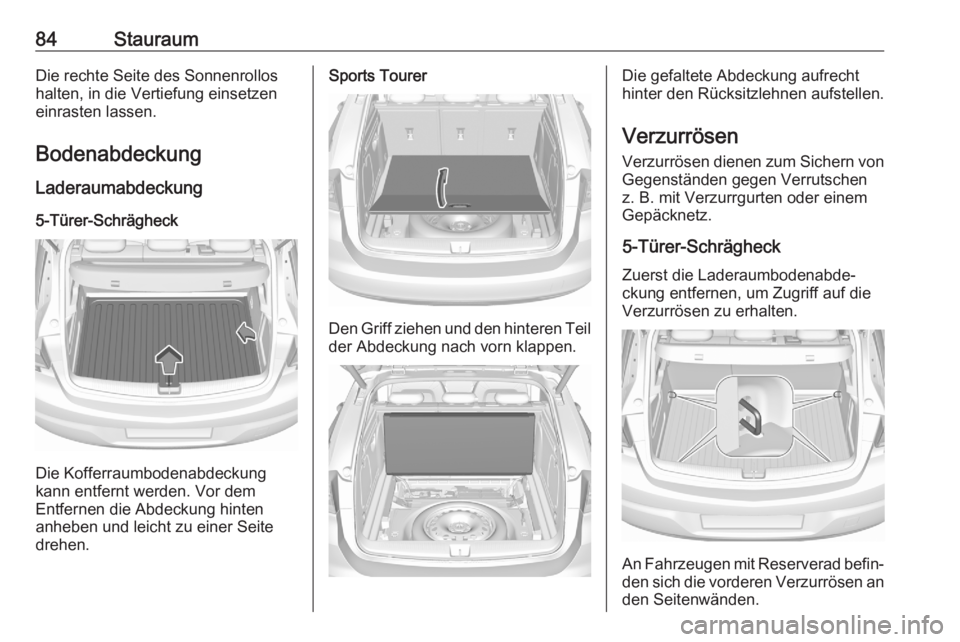

84StauraumDie rechte Seite des Sonnenrollos
halten, in die Vertiefung einsetzen
einrasten lassen.
Bodenabdeckung Laderaumabdeckung
5-Türer-Schrägheck
Die Kofferraumbodenabdeckung
kann entfernt werden. Vor dem
Entfernen die Abdeckung hinten
anheben und leicht zu einer Seite
drehen.
Sports Tourer
Den Griff ziehen und den hinteren Teil
der Abdeckung nach vorn klappen.
Die gefaltete Abdeckung aufrecht
hinter den Rücksitzlehnen aufstellen.
Verzurrösen Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
5-Türer-Schrägheck
Zuerst die Laderaumbodenabde‐
ckung entfernen, um Zugriff auf die
Verzurrösen zu erhalten.
An Fahrzeugen mit Reserverad befin‐ den sich die vorderen Verzurrösen an
den Seitenwänden.

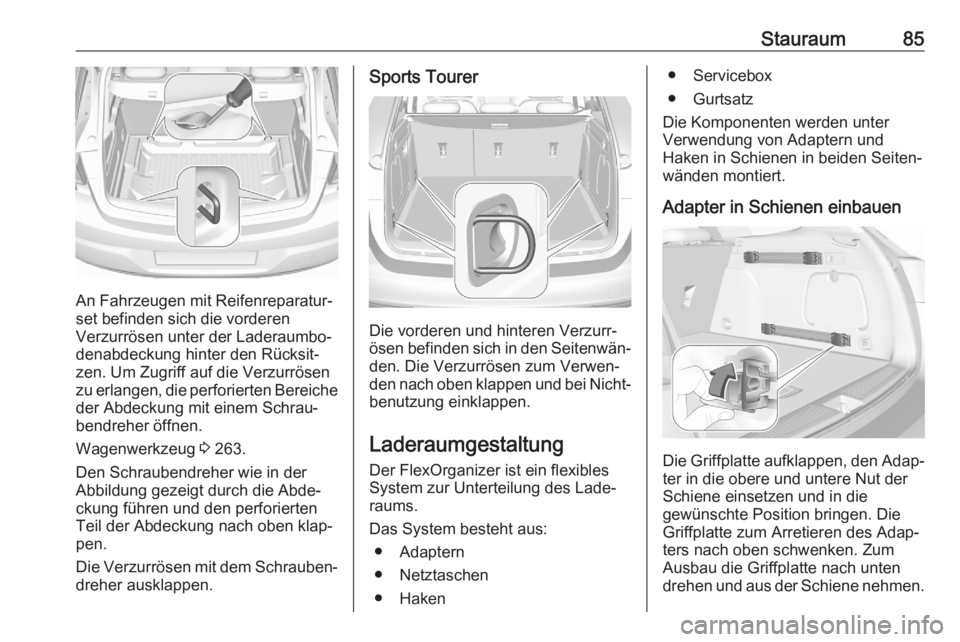

Stauraum85
An Fahrzeugen mit Reifenreparatur‐
set befinden sich die vorderen
Verzurrösen unter der Laderaumbo‐ denabdeckung hinter den Rücksit‐
zen. Um Zugriff auf die Verzurrösen
zu erlangen, die perforierten Bereiche
der Abdeckung mit einem Schrau‐
bendreher öffnen.
Wagenwerkzeug 3 263.
Den Schraubendreher wie in der Abbildung gezeigt durch die Abde‐
ckung führen und den perforierten
Teil der Abdeckung nach oben klap‐
pen.
Die Verzurrösen mit dem Schrauben‐ dreher ausklappen.
Sports Tourer
Die vorderen und hinteren Verzurr‐
ösen befinden sich in den Seitenwän‐ den. Die Verzurrösen zum Verwen‐den nach oben klappen und bei Nicht‐
benutzung einklappen.
Laderaumgestaltung
Der FlexOrganizer ist ein flexibles
System zur Unterteilung des Lade‐
raums.
Das System besteht aus: ● Adaptern
● Netztaschen
● Haken
● Servicebox
● Gurtsatz
Die Komponenten werden unter
Verwendung von Adaptern und
Haken in Schienen in beiden Seiten‐
wänden montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die
gewünschte Position bringen. Die
Griffplatte zum Arretieren des Adap‐
ters nach oben schwenken. Zum
Ausbau die Griffplatte nach unten
drehen und aus der Schiene nehmen.

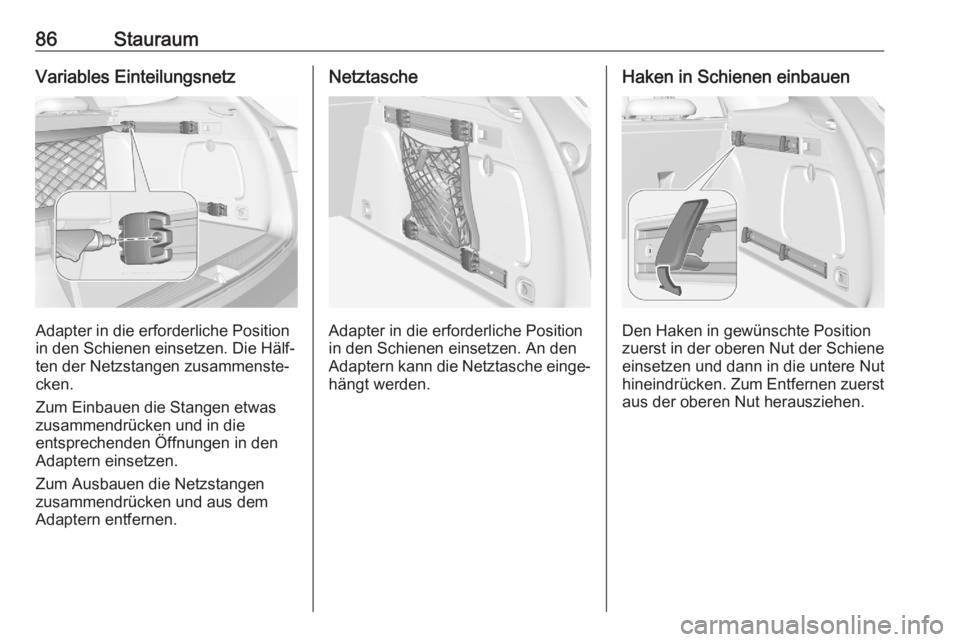

86StauraumVariables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas
zusammendrücken und in die
entsprechenden Öffnungen in den
Adaptern einsetzen.
Zum Ausbauen die Netzstangen
zusammendrücken und aus dem
Adaptern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.
Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Entfernen zuerst aus der oberen Nut herausziehen.
