Instrumente, Bedienelemente103Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrumenteneinheit
Je nach Version ist die Instrumenten‐
einheit in zwei Ausführungen erhält‐
lich:
● Baselevel
● Uplevel
Die Uplevel-Instrumenteneinheit
kann im Sport- oder Tour-Modus
angezeigt werden.
Baselevel-Instrumenteneinheit

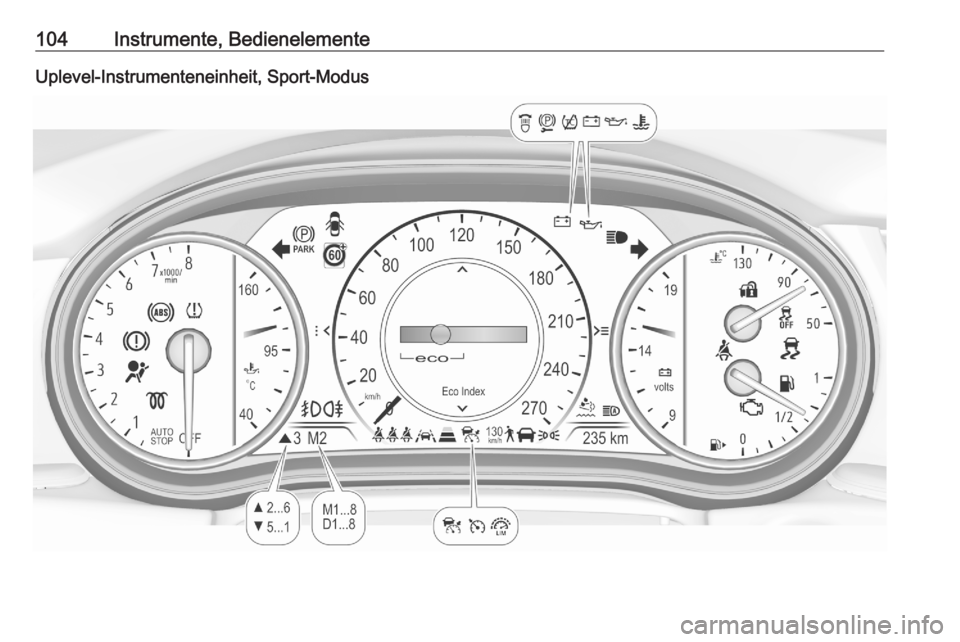

104Instrumente, BedienelementeUplevel-Instrumenteneinheit, Sport-Modus

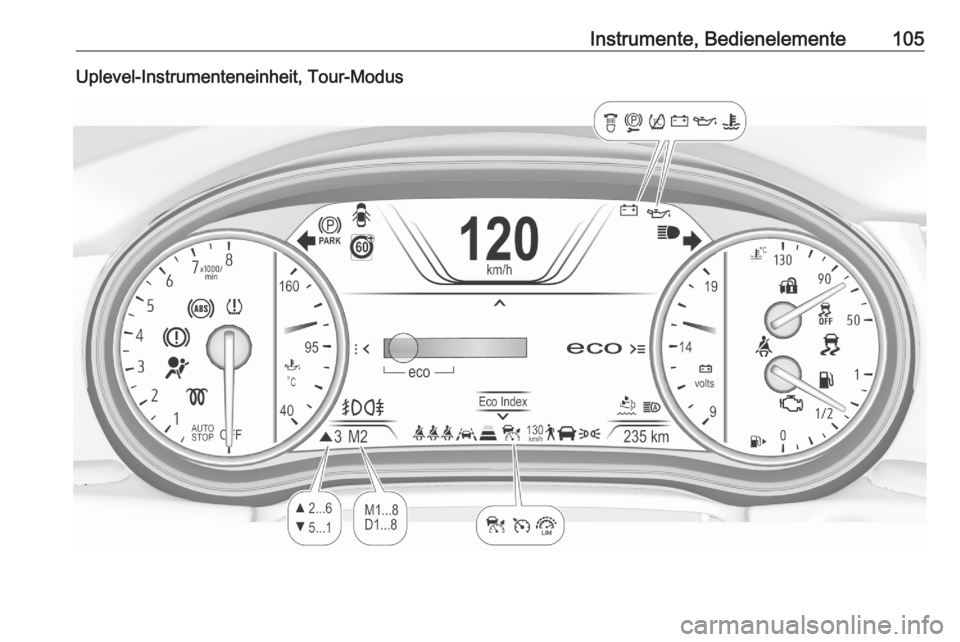

Instrumente, Bedienelemente105Uplevel-Instrumenteneinheit, Tour-Modus

106Instrumente, BedienelementeÜbersichtOBlinker 3 111XSicherheitsgurt anlegen 3 111vAirbag-System, Gurtstraffer
3 112VAirbag-Deaktivierung 3 112pGenerator 3 112ZAbgas 3 112RBremssystem, Kupplungs‐
system 3 113mElektrische Parkbremse 3 113jStörung der elektrischen Park‐
bremse 3 113uAntiblockiersystem 3 113RGangwechsel 3 114EFahrzeugabstand 3 114aSpurhalteassistent 3 114aElektronische Stabilitäts‐
regelung ausgeschaltet 3 114bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 114kTraktionskontrolle ausge‐
schaltet 3 114WKühlmitteltemperatur 3 114!Vorglühen 3 115ùAdBlue 3 115wReifendruck-Kontrollsystem
3 115IMotoröldruck 3 115YKraftstoffmangel 3 116dWegfahrsperre 3 1168Außenbeleuchtung 3 116CFernlicht 3 116fFernlichtassistent 3 116fLED-Scheinwerfer 3 116>Nebelscheinwerfer 3 116øNebelschlussleuchte 3 116mGeschwindigkeitsregler 3 116 /
Adaptiver Geschwindigkeits‐
regler 3 117CAdaptiver Geschwindigkeits‐
regler 3 117AErkennung vorausfahrendes
Fahrzeug 3 1177Erkennung vorausgehender
Fußgänger 3 117LGeschwindigkeitsbegrenzer
3 117LVerkehrszeichen-Assistent
3 117hTür offen 3 117

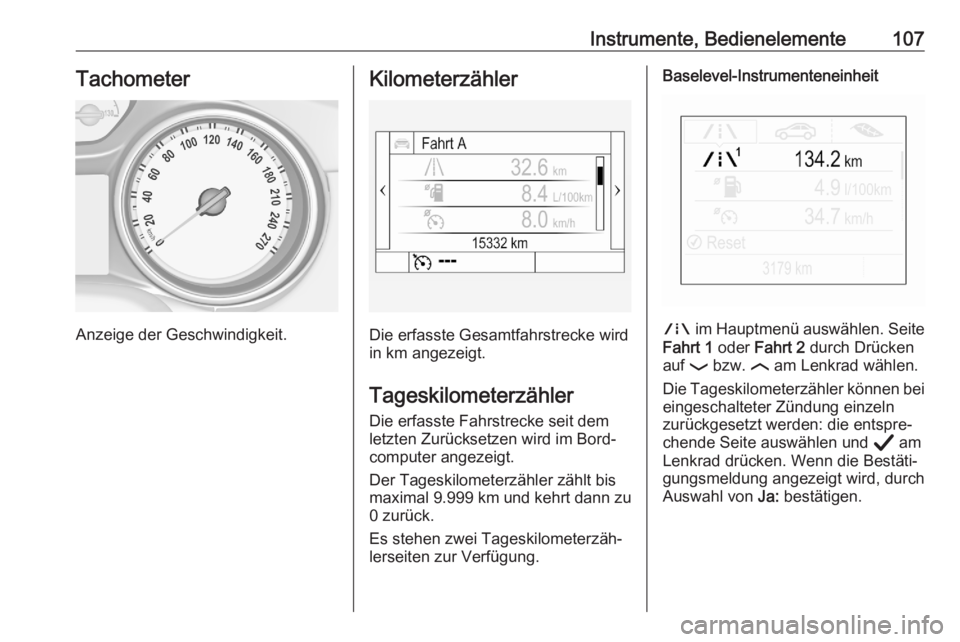

Instrumente, Bedienelemente107Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐
computer angezeigt.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
Baselevel-Instrumenteneinheit
; im Hauptmenü auswählen. Seite
Fahrt 1 oder Fahrt 2 durch Drücken
auf P bzw. N am Lenkrad wählen.
Die Tageskilometerzähler können bei
eingeschalteter Zündung einzeln
zurückgesetzt werden: die entspre‐
chende Seite auswählen und Å am
Lenkrad drücken. Wenn die Bestäti‐
gungsmeldung angezeigt wird, durch
Auswahl von Ja: bestätigen.

108Instrumente, BedienelementeUplevel-Instrumenteneinheit
Seite Info im Hauptmenü auswählen.
Seite Fahrt A oder Fahrt B durch
Drücken auf P bzw. N am Lenkrad
wählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: die entspre‐
chende Seite auswählen und >
drücken. Durch Drücken auf Å
bestätigen.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt je nach aktuellem Betriebsmo‐
dus den Kraftstoffstand oder den
Gasinhalt (CNG) im Tank an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Bei Zweistoffmotoren wird im Fahrer‐
infodisplay der Kraftstoffstand für den
zurzeit nicht verwendeten Kraftstoff‐
typ angezeigt. Der Kraftstoffstand für
den zurzeit verwendeten Kraftstoff
wird in der Kraftstoffanzeige ange‐
zeigt.
Die Kontrollleuchte r leuchtet, wenn
der Kraftstoffstand niedrig ist.

Instrumente, Bedienelemente109Zweistoffmotoren: Im Benzinmodus
leuchtet die Kontrollleuchte r, bevor
der Zeiger den roten Bereich erreicht.
Wenn r blinkt, umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf
Betriebstemperaturmittig:normale Betriebstemperatur130:Temperatur zu hochAchtung
Bei einer zu hohen Kühlmitteltem‐ peratur anhalten und den Motor
ausschalten. Es besteht Gefahr
für den Motor. Kühlmittelstand
prüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Motoröl- und Filterwechsel angezeigt wird, stark
schwanken.
Wenn das System eine geringe
Motoröllebensdauer berechnet hat, wird im Fahrerinfodisplay Motoröl
muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach
spätestens 500 km in einer Werkstatt
wechseln lassen, je nachdem, was
zuerst eintritt.
Dieser Motoröl- und Motorölfilter‐
wechsel kann als zusätzlicher
Service oder Teil eines regulären
Service ausgeführt werden.
Das Menü für die Ölrestlebensdauer
wird im Fahrerinfodisplay angezeigt
3 118.

110Instrumente, Bedienelemente
Am Midlevel-Display das Menü
Einstellungen durch Drücken auf
MENU am Blinkerhebel auswählen.
Das Einstellrädchen drehen, um die
Seite Restliche Lebensdauer Öl
auszuwählen.Am Uplevel-Display das Menü Info
durch Drücken auf p am Lenkrad
auswählen. Zur Auswahl der Seite
Restliche Lebensdauer Öl auf P
drücken.
Die verbleibende Öllebensdauer wird in Prozent angezeigt.
Zurücksetzen
Im Midlevel-Display zum Zurückset‐
zen mehrere Sekunden lang auf
SET/CLR am Blinkerhebel drücken.
Die Zündung muss dazu eingeschal‐
tet sein, ohne dass der Motor läuft.
Im Uplevel-Display zum Öffnen des
Unterordners auf > am Lenkrad
drücken. Zurücksetzen auswählen
und zum Bestätigen 9 mehrere
Sekunden lang gedrückt halten. Die Zündung muss dazu eingeschaltet sein, ohne dass der Motor läuft.
Das System muss nach jedem Motor‐ ölwechsel zurückgesetzt werden, um
ordnungsgemäß zu funktionieren.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nächster Service
Im Fahrerinfodisplay wird eine
Meldung angezeigt, wenn eine Fahr‐
zeugwartung erforderlich ist. Die Wartungsarbeiten innerhalb einer
Woche oder innerhalb von 500 km –
je nachdem, was zuerst eintritt – von einer Werkstatt durchführen lassen.
Serviceinformationen 3 288.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nach
