2020 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

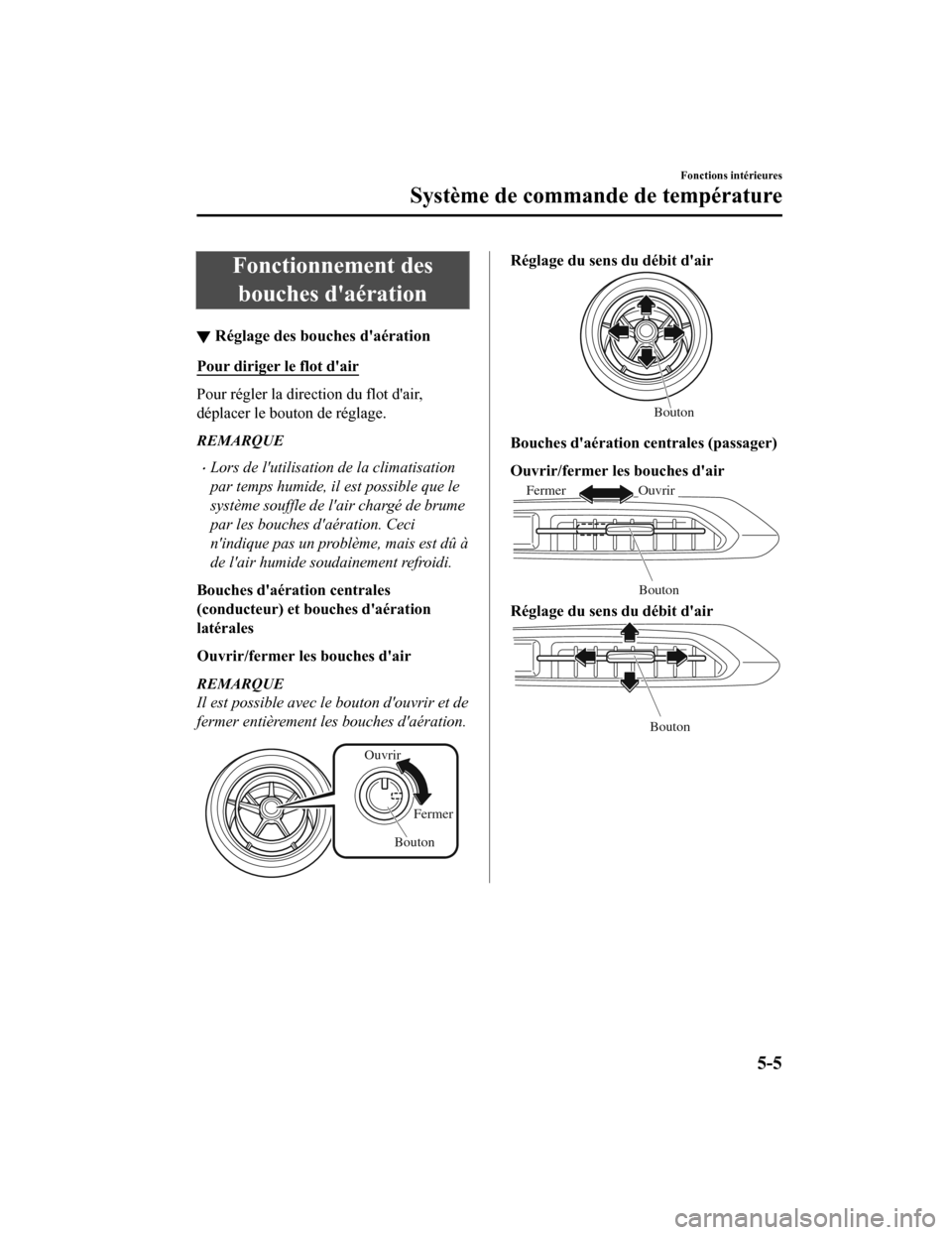

Fonctionnement desbouches d'aération
▼ Réglage des bouches d'aération
Pour diriger le flot d'air
Pour régler la direction du flot d'air,
déplacer le bouton de réglage.
REMARQUE
Lors de l'utilisation de la climatisation
par temps humide, il est possible que le
système souffle de l'air chargé de brume
par les bouches d'aération. Ceci
n'indique pas un problème, mais est dû à
de l'air humide sou
dainement refroidi.
Bouches d'aération centrales
(conducteur) et bouches d'aération
latérales
Ouvrir/fermer les bouches d'air
REMARQUE
Il est possible avec le bouton d'ouvrir et de
fermer entièrement les bouches d'aération.
Ouvrir
Fermer
Bouton
Réglage du sens du débit d'air
Bouton
Bouches d'aération ce ntrales (passager)
Ouvrir/fermer les bouches d'air
OuvrirFermer
Bouton
Réglage du sens du débit d'air
Bouton
Fonctions intérieures
Système de commande de température
5-5
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

▼Sélection du mode de
circulation d'air
Bouches d'aération du tableau de bord
Bouches d'aération du tableau de bord et du plancher
Bouches d'aération du plancher
Bouches d'aération de dégivrage et du plancher
Bouches d'aération de dégivrage
REMARQUE
Le mode de circulation d'air évacue l’air par les bouches d'aération et le volume d’air peut
changer selon l’état d'ouverture/fermeture des bouches d'aération.
Fonctions intérieures
Système de commande de température
5-6
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Type manuel
Interrupteur de désembuage de
lunette arrière
Sélecteur d'admission d'air Cadran de commande de
ventilateur
Cadran de commande
de température
Interrupteur A/C
Interrupteur de désembuage
de lunette arrière
Sélecteur d'admission d'air
Interrupteur A/C Sélecteur de mode
Cadran de commande
de ventilateur
Cadran de commande
de température
Sélecteur de mode
Type A
Type B
Fonctions intérieures
Système de commande de température
5-7
MX-5_8JA5-FC-19K_Edition2_old
2019-9-24 18:08:20

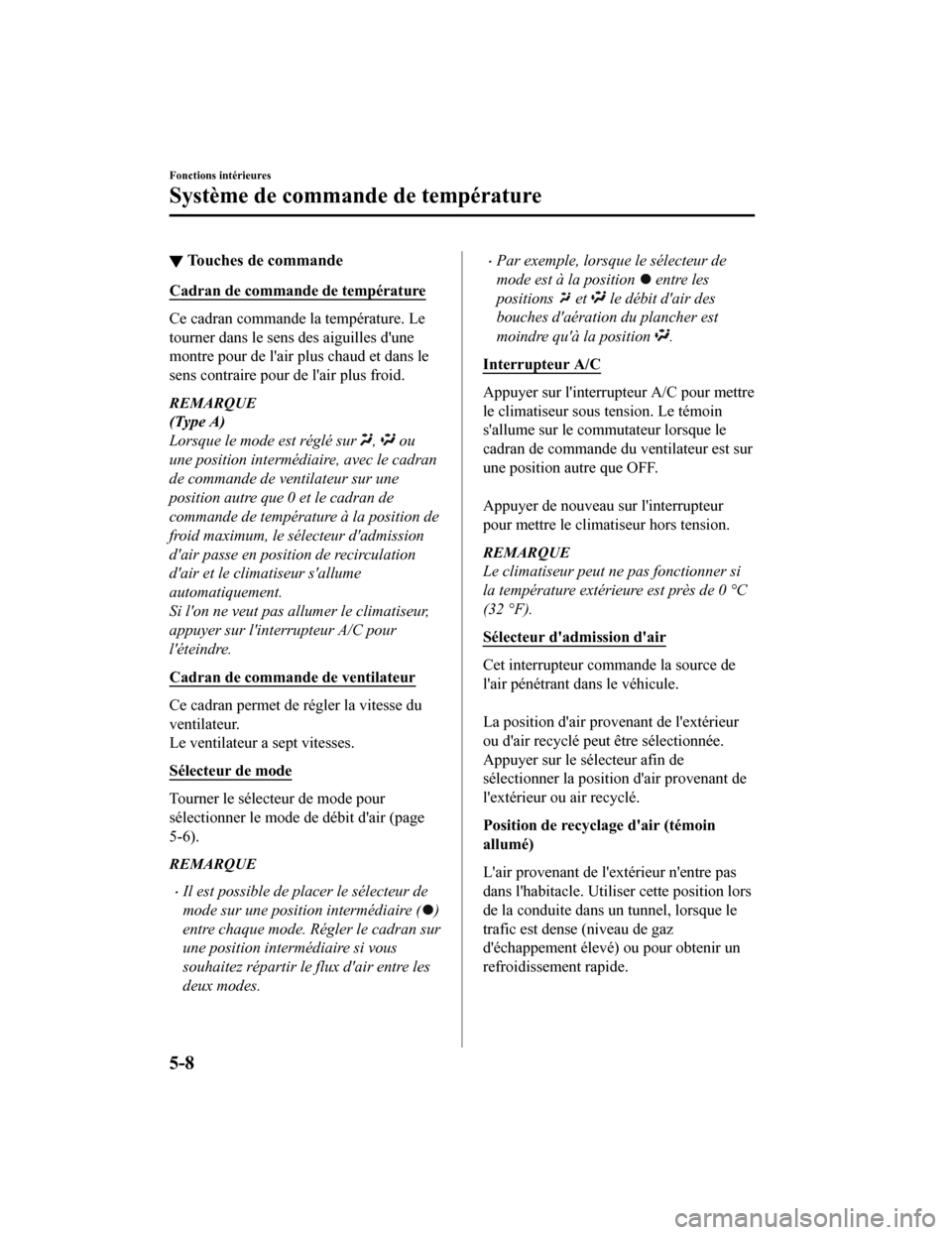

▼Touches de commande
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens
des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
REMARQUE
(Type A)
Lorsque le mode est réglé sur
, ou
une position intermédiaire, avec le cadran
de commande de ventilateur sur une
position autre que 0 et le cadran de
commande de température à la position de
froid maximum, le sélecteur d'admission
d'air passe en position de recirculation
d'air et le climatiseur s'allume
automatiquement.
Si l'on ne veut pas allumer le climatiseur,
appuyer sur l'interrupteur A/C pour
l'éteindre.
Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
Le ventilateur a sept vitesses.
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
5-6).
REMARQUE
Il est possible de placer le sélecteur de
mode sur une position intermédiaire (
)
entre chaque mode. Régler le cadran sur
une position intermédiaire si vous
souhaitez répartir le flux d'air entre les
deux modes.
Par exemple, lorsque le sélecteur de
mode est à la position
entre les
positions
et le débit d'air des
bouches d'aération du plancher est
moindre qu'à la position
.
Interrupteur A/C
Appuyer sur l'interrupteur A/C pour mettre
le climatiseur sous t ension. Le témoin
s'allume sur le commutateur lorsque le
cadran de commande du ventilateur est sur
une position autre que OFF.

Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension.
REMARQUE
Le climatiseur peut ne pas fonctionner si
la température extérieure est près de 0 °C
(32 °F).
Sélecteur d'admission d'air
Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.

La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.
Position de recyclage d'air (témoin
allumé)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. Utiliser cette position lors
de la conduite dans un tunnel, lorsque le
trafic est dense (niveau de gaz
d'échappement élevé) ou pour obtenir un
refroidissement rapide.
Fonctions intérieures
Système de commande de température
5-8
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Position d'air provenant de l'extérieur
(témoin éteint)
L'air extérieur peut entrer dans l'habitacle.
Utilisez ce mode pour la ventilation ou le
dégivrage des essuie-glaces.
PRUDENCE
Par temps froid ou pluvieux, ne pas utiliser
la position
:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car ceci aura
pour effet d'embuer les vitres de l'habitacle.
Cela risque de diminuer la visibilité, ce qui
peut causer un accident grave.
Interrupteur de dése mbuage de lunette
arrière
Appuyer sur l'interrupteur du désembueur
de lunette arrière pour dégivrer la lunette
arrière.
Se référer à Désembueur de lunette arrière
à la page 4-61.
▼Chauffage
1. Régler le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air à la position d'air extérieur (témoin
éteint).
3. Régler le cadran de commande de
température sur un e position d'air
chaud.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Si l'on désire un chauffage déshumidifié, allumer le climatiseur.
REMARQUE
Si le pare-brise s'embue facilement,
mettre le sélecteur de mode sur la
position
.
Si de l'air plus frais est désiré au niveau
du visage, mettre le sélecteur de mode
sur la position
et régler le cadran de
commande de température à la position
la plus confortable.
L'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
▼ Refroidissement
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur la position de
rafraîchissement.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C.
5. Une fois que le refroidissement
commence, ajuster le cadran de
commande du ventilateur et celui de la
température selon les besoins pour
maintenir un confort maximal.
AT T E N T I O N
Si on utilise le climatiseur pendant qu'on
conduit sur de longues côtes ou dans des
embouteillages, vérifier si l'indication
d'avertissement/le voyant de température
élevée du liquide de refroidissement du
moteur s'allume ou clignote (page 7-34).
Fonctions intérieures
Système de commande de température
5-9
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Le climatiseur risque de causer une
surchauffe du moteur. Si le voyant est
allumé ou clignote, mettre le climatiseur
hors tension (page 7-28).
REMARQUE
Lorsque l'on désire un rafraîchissement
maximal, régler le cadran de commande
de température sur la position maximale
d'air froid et régler le sélecteur
d'admission d'air à la position de
recyclage d'air, puis tourner le cadran
de commande de ventilateur à fond dans
le sens des aiguilles d'une montre.
Si de l'air plus chaud est désiré au
niveau du plancher, mettre le sélecteur
de mode sur la position
et régler le
cadran de commande de température à
la position la plus confortable.
L'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
▼ Ventilation
1. Régler le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air à
la position d'air extérieur (témoin
éteint).
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
▼Dégivrage et désembuage du
pare-brise
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position désirée.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Si l'on désire un chauffage
déshumidifié, allumer le climatiseur.
PRUDENCE
Ne pas désembuer le pare-brise en utilisant
la position
avec la commande de
température réglée à la position froid:
Il est dangereux d'utiliser la position
avec la commande de température réglée à
la position froid car ceci aura pour effet
d'embuer l'extérieur du pare-brise. Cela
risque de diminuer la visibilité, ce qui peut
causer un accident grave. Régler la
commande de température à chaud ou
tiède lorsque la position de dégivrage
est utilisée.
REMARQUE
Si l'on désire obtenir un dégivrage
maximal, mettre le climatiseur en
marche, mettre le cadran de commande
de température sur la position maximale
d'air chaud, et mettre le cadran de
commande de ventilateur à fond dans le
sens des aiguilles d'une montre.
Si l'on désire obtenir de l'air chaud au
niveau du plancher, mettre le sélecteur
de mode sur la position
.
Fonctions intérieures
Système de commande de température
5-10
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

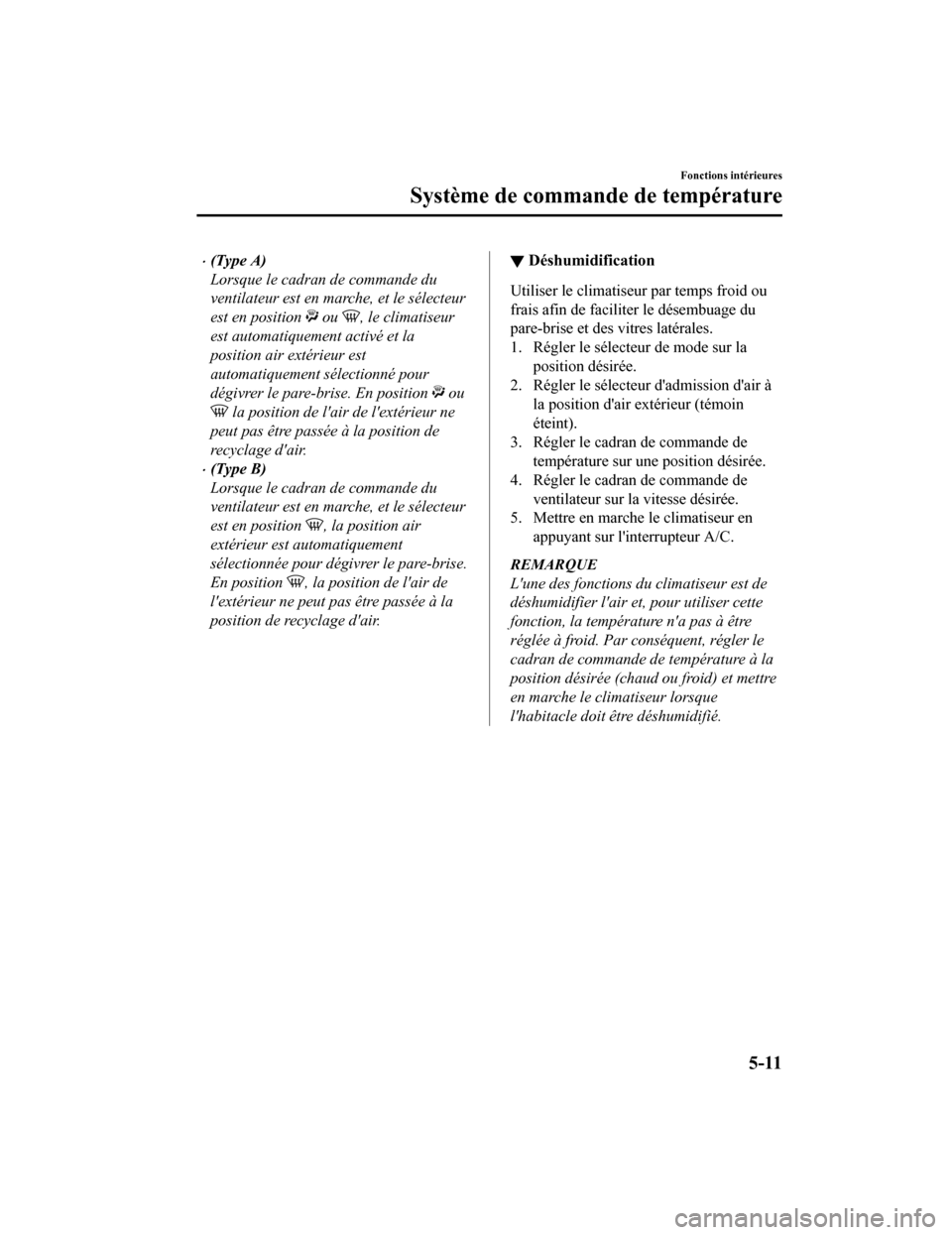

(Type A)
Lorsque le cadran de commande du
ventilateur est en marche, et le sélecteur
est en position
ou , le climatiseur
est automatiquement activé et la
position air extérieur est
automatiquement sélectionné pour
dégivrer le pare-brise. En position
ou
la position de l'air de l'extérieur ne
peut pas être passée à la position de
recyclage d'air.
(Type B)
Lorsque le cadran de commande du
ventilateur est en marche, et le sélecteur
est en position
, la position air
extérieur est automatiquement
sélectionnée pour dégivrer le pare-brise.
En position
, la position de l'air de
l'extérieur ne peut pas être passée à la
position de recyclage d'air.
▼ Déshumidification
Utiliser le climatiseu
r par temps froid ou
frais afin de facil iter le désembuage du
pare-brise et des vitres latérales.
1. Régler le sélecteur de mode sur la position désirée.
2. Régler le sélecteur d'admission d'air à la position d'air extérieur (témoin
éteint).
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en
appuyant sur l'interrupteur A/C.
REMARQUE
L'une des fonctions du climatiseur est de
déshumidifier l'air et, pour utiliser cette
fonction, la température n'a pas à être
réglée à froid. Par conséquent, régler le
cadran de commande de température à la
position désirée (chaud ou froid) et mettre
en marche le climatiseur lorsque
l'habitacle doit être déshumidifié.
Fonctions intérieures
Système de commande de température
5-11
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Type entièrement automatique
Interrupteur de désembuage de
lunette arrière
Sélecteur d'admission
d'air Cadran de commande
de ventilateur
Cadran de commande de
température
Interrupteur
A/C Interrupteur de désembuage de
lunette arrière
Sélecteur d'admission
d'air
Interrupteur
A/C
Sélecteur de mode
Cadran de commande
de ventilateur
Cadran de commande de
température Sélecteur de mode
Type A
Type B
Fonctions intérieures
Système de commande de température
5-12
MX-5_8JA5-FC-19K_Edition2_old
2019-9-24 18:08:20
