2020 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Pour protéger le véhicule contre le vol et le vandalisme et pour éviter que l'habitacle ne
soit mouillé, toujours fermer le toit convertible et les deux vitres et verrouiller toutes les
portières lorsque le véhicule est laissé sans surveillance.
La capote est fabriquée dans un matériau de haute qualité et faute d'entretien adéquat,
celui-ci pourrait durcir, se ta cher ou voir apparaître des irrégularités de brillance.
▼Abaisser le toi
t convertible
ATTENTION
Ne pas s'asseoir sur le toit convertible
replié. Dans le cas contraire, le toit
convertible pourrait être endommagé ou la
personne assise pourrait tomber et se
blesser.
1. Veiller à ce que le frein de
stationnement soit appliqué.
2. Si le moteur tourne, l'éteindre.
3. Veiller à ce qu'aucun objet ne se trouve dans l'espace où le toit convertible doit
être rétracté.
4. Tout en enfonçant le bouton de
déblocage vers l'avant, tirer le levier de
la gâche supérieure vers l'extérieur
pour le déverrouiller.

Gâche supérieure
Bouton de déblocage
5. Retirer la gâche de l'ancrage.

Ancrage Gâche
REMARQUE
Si les lève-vitres électriques ne
descendent pas automatiquement,
ouvrir complètement les vitres ou les
portières.
6. En se tenant debout à l'extérieur du véhicule, tenir le toit convertible le
long de la bordure avant et le tirer vers
l'arrière du véhicule.

Bord avant
Avant de conduire
Toit convertible (Capote)
3-45
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

REMARQUE
Pour abaisser le toit convertible
depuis l'intérieur du véhicule, utiliser
les poignées du toit convertible.

Poignées du toit convertible
7. Pousser le toit convertible vers l'arrière
et le plier tout en appuyant légèrement
de la main sur la vitre arrière.

8. Tout en appuyant sur l'extrémité arrière
du toit convertib le, appuyer sur
l'extrémité avant jusqu'à ce qu'un son
d'enclenchement retentisse.
Faire balancer légèrement le toit
convertible rétracté pour s'assurer qu'il
est bien verrouillé.

▼ Relever le toit convertible
1. Veiller à ce que le frein de
stationnement soit appliqué.
2. Si le moteur tourne, l'éteindre.
3. Tirer le levier de déverrouillage vers le haut pour désengager le verrou.

Levier de déverrouillage
Avant de conduire
Toit convertible (Capote)
3-46
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

4. En se tenant debout à l'extérieur duvéhicule, tenir le toit convertible le
long de la bordure avant et le tirer vers
l'avant du véhicule.

Bord avant
REMARQUE
Si les lève-vitres électriques ne
descendent pas automatiquement,
ouvrir complètement les vitres ou les
portières.
Pour élever le toit convertible depuis
l'intérieur du véhicule, utiliser les
poignées du toit convertible.

Poignées du toit convertible
5. En étant assis dans un siège, saisir lespoignées du toit convertible, et presser
le toit convertible contre le pare-brise.
S'assurer que la gâche s'engage dans
l'ancrage, déplacer lentement la gâche
supérieure puis la pousser vers le haut
jusqu'à entendre le clic de
l'enclenchement.

Poignées du toit convertible
Gâche
Ancrage
Avant de conduire
Toit convertible (Capote)
3-47
MX-5_8JA5-FC-19K_Edition2_old
2019-9-24 18:08:20

AT T E N T I O N
Si le toit convertible n'est pas bien
verrouillé, il risque de s'endommager.
Si le témoin rouge s'allume sur le bouton
de déblocage, le toit convertible n'est pas
verrouillé. Après avoir verrouillé le toit
convertible, s'assurer que le témoin
rouge soit bien éteint.

Position de
verrouillage
Position de
déverrouillage Témoin rouge
 Ne pas asperger directement la zone de
jonction entre la vitre et le toit
convertible en nettoyant la capote avec
de l'eau. De l'eau pourrait sinon pénétrer
dans le véhicule.
Se référer à Toit convertible à la page
6-67.
REMARQUE
Le toit convertible risquera d'être
comprimé si on le laisse rétracté
pendant une longue période. Par
conséquent, si la capote a été
comprimée, il pourra être difficile
d'accrocher la gâche pour la gâche
supérieure à l'ancrage.
S'assurer que le toit convertible est
correctement verrouillée en le poussant
vers le haut. Si des cliquetis sont
audibles lorsque le toit convertible est
verrouillé par la gâche supérieure de
toit convertible, le faire vérifier chez un
concessionnaire agréé Mazda.
Avant de conduire
Toit convertible (Capote)
3-48
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Toit convertible (toit rigide)
Le toit rigide rétractable s'ouvre/se ferme électriquement grâce aux interrupteurs à l'intérieur
du véhicule. Lors de l'ouverture/fermeture, le toit et la vitre fonctionnent conjointement. Le
toit avant est rangé dans l'espace de rangement se trouvant sou s le toit arrière.
Pour protéger le véhicule contre le vol et le vandalisme et pour éviter que l'habitacle ne soit
mouillé, toujours fermer le toit et les deux vitres et verrouiller toutes les portières lorsque le
véhicule est laissé sans surveillance.
Toit avant
Toit arrièreToit central
▼Précautions concernant le toit convertible
PRUDENCE
Avant d'actionner le toit, toujours s'assurer qu'il n'y a personne à proximité du véhicule:
Si le toit est actionné de façon inattendue,
il pourrait provoquer un accident et blesser
gravement une personne qui se trouverait prise dans le mécanisme.
S'asseoir avec la ceinture de sécurité correctement bouclée lorsque le véhicule est en
mouvement:
Il est dangereux de se tenir debout ou de s'asseoir sur le toit arrière ou la console centrale
lorsque le véhicule est en mouvement. Lors d'une manœuvre brusque ou en cas de collision on
risque d'être gravement blessé ou même tué.
Toujours garder les mains et les doigts éloignés des mécanismes de fixation lors des
manœuvres du toit:
Il est dangereux de placer les mains ou des doigts près des mécanismes de fixation. Les mains
ou doigts peuvent se faire pincer par le mécanisme et subir de graves blessures.
Avant de conduire
Toit convertible (toit rigide)
3-49
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

AT T E N T I O N
En montant ou en descendant du véhicule avec le toit ouvert, attention à ne pas se cogner
la tête ou une autre partie du corps sur l'an gle du pare-brise. Cela pourrait provoquer une
blessure.
 Ne pas conduire avec le toit partiellement ou vert: cela peut l'endommager voire provoquer
un accident.
 Les enfants ne doivent pas être autorisés à jouer avec l'interrupteur du toit rigide
rétractable.
 Ne pas placer d'objets ou de bagages autour du toit arrière, de la vitre arrière ou de la zone
de rangement du toit avant. Même de petits objets risquent de gêner le fonctionnement et
de causer des dégâts.
 Retirer les feuilles accumulées sur et autour du toit. Sinon, elles risquent de boucher les
tuyaux d'écoulement d'eau.
 Avant d'ouvrir le toit, s'assurer que l'inte rrupteur de désembuage de lunette arrière
(dégivreur) est bien arrêté. Sinon, la chal eur produite par le désembueur risquerait
d'endommager le toit et le matériau interne.
 Lors de l'ouverture/fermeture du toit, s'assurer qu'il n'y ait aucune obstruction au-dessus
(environ 1,6 m (5 pieds 2 po.) du sol) afin de ne pas endommager le toit ou l'objet faisant
obstruction.
 Lors de l'ouverture/fermeture du toit, ne pas appliquer de charge sur le toit avant ou arrière.
Le mécanisme d'ouverture/fermeture du toit risquerait d'être endommagé.
 Ne pas asperger directement la zone de jonction entre la vitre et le toit en le nettoyant à
l'eau. De l'eau pourrait sinon pénétrer dans l'habitacle.
Se référer à Entretien du toit convertible (toit rigide rétractab le) à la page 6-70.
 Ouvrir/fermer le toit lorsque le véhicule est à l'arrêt sur un emplacement ferme, plat et sûr
où il ne gêne pas la circulation. Si le toit es t ouvert/fermé alors que le véhicule se trouve sur
une pente ou une bosse, le mécanisme d'ouverture/fermeture du toit risque d'être
endommagé.
 Ne pas passer le véhicule dans un lave-auto automatique, au risque d'endommager le toit.
 Ne pas ouvrir ou fermer le toit en forçant lorsque la température ambiante est basse et que
le toit ou la zone environnante sont gelés, au risque d'endommager le toit.
 Si le toit est ouvert lorsqu'il est mouillé, l'eau risque de ruisseler dans l'habitacle.
 Ne pas ouvrir ou fermer le toit en cas de vent fort, au risque de l'endommager.
Avant de conduire
Toit convertible (toit rigide)
3-50
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

▼Indication de fonctionnement
Témoin de fonctionnement
Lorsque allumé
Ce témoin indique que le toit est partiellement ouvert.
Lorsque clignotant
Ce témoin indique que le toit est en cours d'ouverture/fermetur
e. (Lors de l'utilisation de
l'interrupteur)
Lorsque éteint
Ce témoin indique que le toit est totalement ouvert/fermé.
REMARQUE
Lorsque le témoin de fonctionnement clignote rapidement, cela peut indiquer une anomalie
du système. S'adresser à un concessionnaire agréé Mazda.
Affichage de fonctionnement du toit
L'état de fonctionnement du toit est indiqué sur l'affichage multi-informations.
Avant de conduire
Toit convertible (toit rigide)
3-51
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

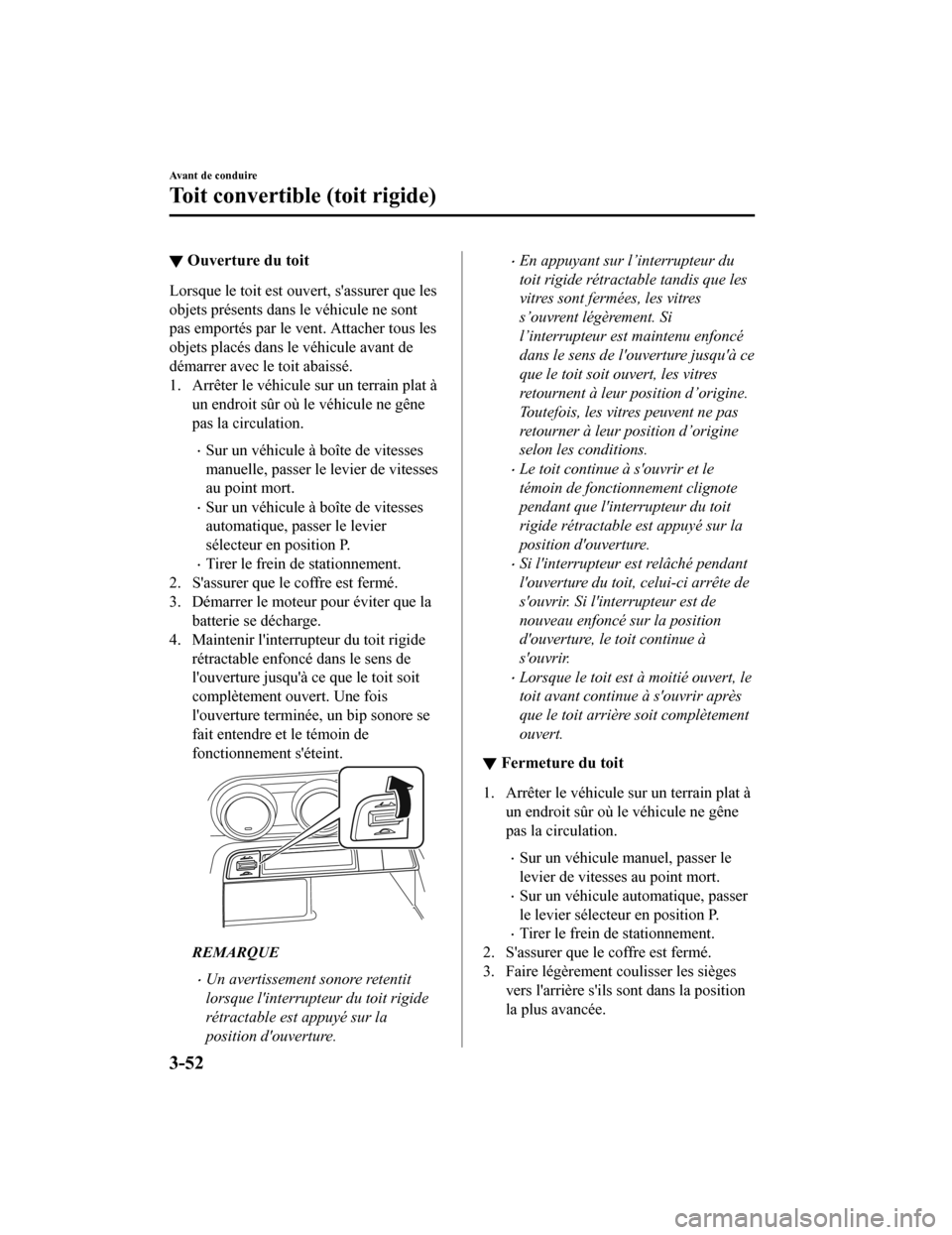

▼Ouverture du toit
Lorsque le toit est ouv
ert, s'assurer que les
objets présents dans le véhicule ne sont
pas emportés par le vent. Attacher tous les
objets placés dans le véhicule avant de
démarrer avec le toit abaissé.
1. Arrêter le véhicule sur un terrain plat à
un endroit sûr où le véhicule ne gêne
pas la circulation.
Sur un véhicule à boîte de vitesses
manuelle, passer le levier de vitesses
au point mort.
Sur un véhicule à boîte de vitesses
automatique, pa sser le levier
sélecteur en position P.
Tirer le frein d e stationnement.
2. S'assurer que le coffre est fermé.
3. Démarrer le moteur pour éviter que la batterie se décharge.
4. Maintenir l'interrup teur du toit rigide
rétractable enfoncé dans le sens de
l'ouverture jusqu'à ce que le toit soit
complètement ouvert. Une fois
l'ouverture terminée, un bip sonore se
fait entendre et le témoin de
fonctionnement s'éteint.
REMARQUE
Un avertissement sonore retentit
lorsque l'interrupteur du toit rigide
rétractable est appuyé sur la
position d'ouverture.
En appuyant sur l’interrupteur du
toit rigide rétractable tandis que les
vitres sont fermées, les vitres
s’ouvrent légèrement. Si
l’interrupteur est maintenu enfoncé
dans le sens de l'ouverture jusqu'à ce
que le toit soit ouvert, les vitres
retournent à leur position d’origine.
Toutefois, les vitres peuvent ne pas
retourner à leur position d’origine
selon les conditions.
Le toit continue à s'ouvrir et le
témoin de fonctionnement clignote
pendant que l'interrupteur du toit
rigide rétractable est appuyé sur la
position d'ouverture.
Si l'interrupteur est relâché pendant
l'ouverture du toit, celui-ci arrête de
s'ouvrir. Si l'interrupteur est de
nouveau enfoncé sur la position
d'ouverture, le toit continue à
s'ouvrir.
Lorsque le toit est à moitié ouvert, le
toit avant continue à s'ouvrir après
que le toit arrière soit complètement
ouvert.
▼ Fermeture du toit
1. Arrêter le véhicule sur un terrain plat à
un endroit sûr où le véhicule ne gêne
pas la circulation.
Sur un véhicule manuel, passer le
levier de vitesses au point mort.
Sur un véhicule automatique, passer
le levier sélecteur en position P.
Tirer le frein de stationnement.
2. S'assurer que le coffre est fermé.
3. Faire légèrement coulisser les sièges vers l'arrière s'ils sont dans la position
la plus avancée.
Avant de conduire
Toit convertible (toit rigide)
3-52
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20
