2020 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

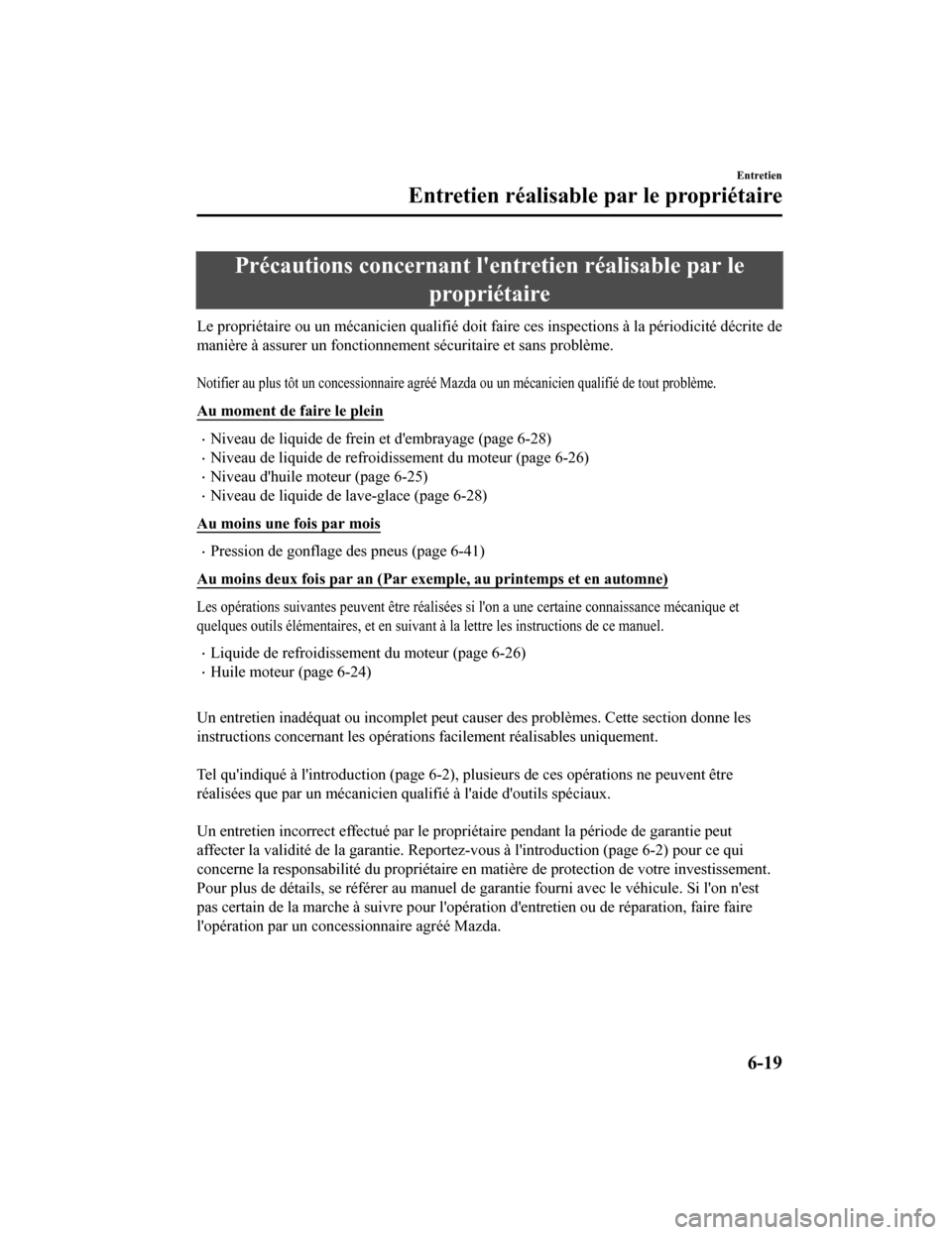

Précautions concernant l'entretien réalisable par lepropriétaire
Le propriétaire ou un mécanicie n qualifié doit faire ces inspections à la périodicité décrite de
manière à assurer un fonctionnement sécuritaire et sans problèm e.

Notifier au plus tôt un concessionnaire agréé Mazda ou un mécan icien qualifié de tout problème.
Au moment de faire le plein
Niveau de liquide de frein et d'embrayage (page 6-28)
Niveau de liquide de refroidissement du moteur (page 6-26)
Niveau d'huile moteur (page 6-25)
Niveau de liquide de lave-glace (page 6-28)
Au moins une fois par mois
Pression de gonflage des pneus (page 6-41)
Au moins deux fois par an (Par e xemple, au printemps et en automne)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance mécanique et
quelques outils élémentaires, et en suivant à la lettre les instructions de ce manuel.
Liquide de refroidissement du moteur (page 6-26)
Huile moteur (page 6-24)

Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables u niquement.

Tel qu'indiqué à l'introduction (page 6-2), plusieurs de ces op érations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéc iaux.

Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Reportez-vous à l'introduction (page 6-2) pour ce qui
concerne la responsabilité du pro priétaire en matière de protection de votre investissement.
Pour plus de détails, se référer au manuel de garantie fourni a vec le véhicule. Si l'on n'est
pas certain de la marche à suivre pour l'opération d'entretien ou de réparation, faire faire
l'opération par un concessionnaire agréé Mazda.

Entretien
Entretien réalisable par le propriétaire
6-19
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

La mise au rebut des huiles et liquides usés est réglementée pa r de strictes lois de protection
de l'environnement. Veiller à les mettre au rebut de manière ad équate avec égards pour
l'environnement.

Il est recommandé de confier les changements d'huile et de liqu ide à un concessionnaire
agréé Mazda.
PRUDENCE
Ne pas effectuer les travaux d'entretien si vous n'avez pas les connaissances ou l'expérience
nécessaire, ou que vous ne disposez pas des outils appropriés. Confier l'entretien à un
technicien qualifié:
Faire l'entretien d'un véhicule est dangereux s' il n'est pas fait correctement. On risque d'être
gravement blessé lorsqu'on réalise certaines opérations d'entretien.
Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer tous ses
bijoux (en particulier les bagues, bracelets, montres et colliers) et toute cravate, écharpe et
tout vêtement ample, avant de s'approcher du moteur ou du ventilateur de refroidissement
qui risque de se mettre en marche soudainement:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux. Cela est
encore plus dangereux si vous po rtez des bijoux ou des vêtements amples, ou si vous avez les
cheveux longs ou une longue barbe.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Stationner le véhicule dans un endroit sûr, puis couper le contact et s'assurer que le
ventilateur ne tourne pas avant d'entreprendre des travaux à proximité du ventilateur de
refroidissement:
Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait continuer à fonctionner indéfiniment, même si le moteur
s'est arrêté et que la température du compartime nt moteur est élevée. On risque d'être blessé
gravement par les ailettes tournantes du ventilateur.
Ne rien laisser dans le compartiment moteur:
Une fois la vérification ou l'entretien dans le compartiment moteur terminé, ne pas laisser
d'éléments tels que des outils ou des chiffons dans le compartiment moteur.
Les outils et autres éléments laissés dans le compartiment moteur peuvent endommager le
moteur ou entraîner un incendie occasionnant un accident inattendu.
Entretien
Entretien réalisable par le propriétaire
6-20
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Capot
PRUDENCE
Toujours s'assurer que le capot est fermé et
correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux car il
risque de s'ouvrir lorsque le véhicule roule
et bloquer la vue du conducteur, ce qui
peut causer un grave accident.
▼ Ouvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.

Poignée de
déverrouillage
2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche
vers la droite et soulever le capot.

Levier
3. Saisir la tige de support à l'endroit du caoutchouc et l'engager dans le trou de
la tige de support indiqué par la flèche
pour maintenir le capot ouvert.

Plaquette
Tige de support
Attache
Entretien
Entretien réalisable par le propriétaire
6-21
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

▼Fermer le capot
1. Vérifier, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fixés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Soulever le capot, saisir l'endroit du caoutchouc sur la tige de support et le
fixer la tige de support dans l'attache.
Vérifier que la tige de support est fixée
dans l'attache avant de fermer le capot.

Attache
Caoutchouc
3. Abaisser le capot lentement d'environ
20 cm (7,9 po.) au-dessus de sa
position fermée et puis le laisser
retomber.
AT T E N T I O N
Lors de la fermeture du capot, ne pas trop
le pousser comme en faisant pression avec
votre poids. Sinon le capot pourrait se
déformer.
Entretien
Entretien réalisable par le propriétaire
6-22
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Vue générale du compartiment moteur
Réservoir de liquide de lave-glace de pare-briseRéservoir de liquide de frein/embrayage
Jauge d'huile moteur
Batterie
Porte-fusiblesBouchon du circuit de refroidissement
Réservoir de liquide de
refroidissement du moteur
Bouchon de remplissage d'huile moteur
Entretien
Entretien réalisable par le propriétaire
6-23
MX-5_8JA5-FC-19K_Edition2_old
2019-9-24 18:08:20

Huile moteur
REMARQUE
Les changements d'huile moteur devraient
être faits par un concessionnaire agréé
Mazda.
Reportez-vous à l'introduction (page 6-2)
pour ce qui concerne la responsabilité du
propriétaire en matière de protection de
votre investissement.
▼Huile moteur recommandée
États-Unis, Canada et Porto Rico
Utiliser l'huile moteur SAE 0W-20.
L'huile Mazda d'origine est utilisée pour
votre véhicule Mazda. L'huile 0W-20
Mazda d'origine est requise pour des
économies de carburant optimales.

Pour un service
d'entretien, Mazda
recommande des pièces et de l’huile
d'origine Mazda.

(ILSAC)
Utiliser uniquement l'huile SAE 0W-20
“certifiées pour moteur s à essence” par le
American Petroleum Institute (API).
Une huile affichant cette marque de
commerce est conforme aux normes de
protection du système antipollution et du
moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.

80
60
40
20
0
–40 –20
30
100
40
20
10
0
–10
–20
–30
–40
Sauf les États-Unis, le Canada et Porto
Rico
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Entretien
Entretien réalisable par le propriétaire
6-24
MX-5_8JA5-FC-19K_Edition2_old
2019-9-24 18:08:20

Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda.

(ILSAC)
(Mexique)
Utiliser l'huile moteur SAE 5W-30. Si
l'huile moteur SAE 5W-30 n'est pas
disponible, utiliser de l'huile moteur SAE
5W-20.

La désignation de qualité SM ou ILSAC
doit être indiquée sur l'étiquette.

80
60
40
20
0
–40 –20
30
100
40
20
10
0
–10
–20
–30
–40
▼ Vérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins 5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.

MIN
MAX
Correct
5. Retirer à nouveau la jauge et vérifier le niveau.
Le niveau est normal s'il se trouve
entre les marques MIN et MAX.
S'il est près ou plus bas que “MIN”,
ajouter assez d'huile pour porter le
niveau à “MAX”.
ATTENTION
Ne pas trop remplir d'huile moteur. Cela
risque d'endommager le moteur.
6. S'assurer que le joint torique sur la jauge est placé correctement avant de
réinsérer la jauge.
7. Réintroduire la jauge à fond.
Entretien
Entretien réalisable par le propriétaire
6-25
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20

Liquide de refroidissementdu moteur
▼Vérification du ni
veau de liquide de
refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment moteur.
NE PAS FAIRE L'APPOINT DE LIQUIDE DE
REFROIDISSEMENT LORSQUE LE MOTEUR
EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes dans le
compartiment moteur peuvent être très
chaudes. On risque de se brûler. Inspecter
avec précautions le liquide de
refroidissement dans le réservoir de liquide
de refroidissement, mais ne pas l'ouvrir.
Stationner le véhicule dans un endroit
sûr, puis couper le contact et s'assurer que
le ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité du
ventilateur de refroidissement:
Il est dangereux de travailler à proximité du
ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la
température du compartiment moteur est
élevée. On risque d'être blessé gravement
par les ailettes tournantes du ventilateur.
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds :
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de jaillir
sous pression et causer de graves blessures.
REMARQUE
Les changements de liquide de
refroidissement du moteur devraient être
faits par un concessionnaire agréé Mazda.
Inspecter le niveau de la protection antigel
et du liquide de refroidissement dans le
réservoir du liquide d e refroidissement au
moins une fois par an, au début de l’hiver,
et avant de voyager des destinations où les
températures peuvent être négatives.

Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute d urite gonflée ou
détériorée.

Entretien
Entretien réalisable par le propriétaire
6-26
MX-5_8JA5-FC-19K_Edition2_old 2019-9-24 18:08:20
