2020 JEEP CHEROKEE Drift- og vedlikeholdshåndbok (in Norwegian)

191

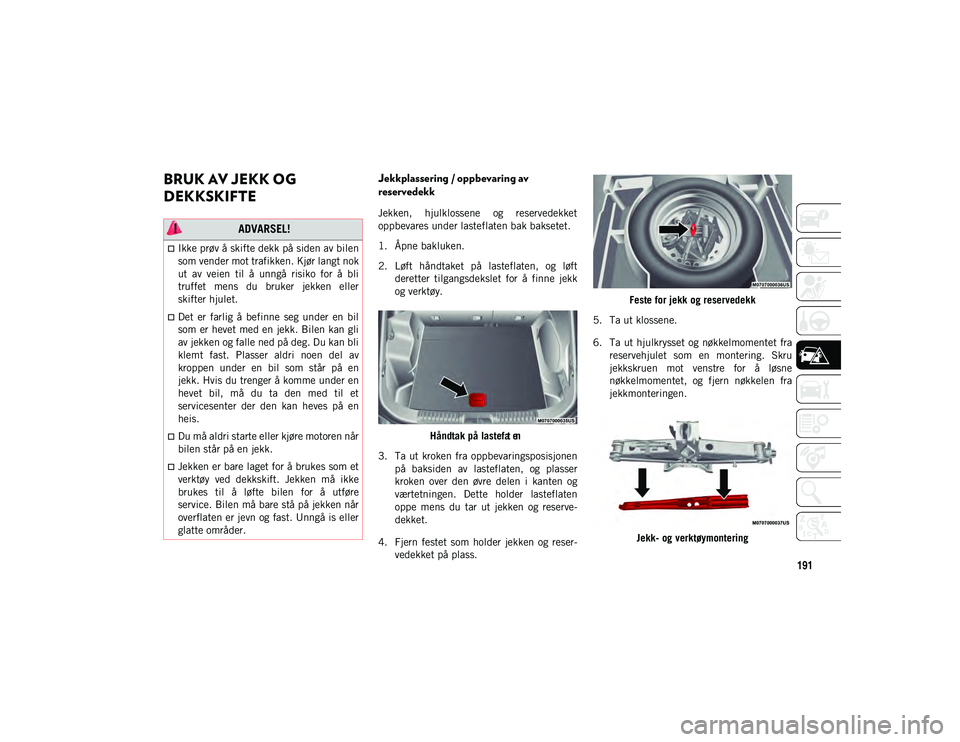

BRUK AV JEKK OG
DEKKSKIFTE Jekkplassering / oppbevaring av
reservedekk
Jekken, hjulklossene og reservedekket
oppbevares under lasteflaten bak baksetet.
1. Åpne bakluken.
2. Løft håndtaket på lasteflaten, og løftderetter tilgangsdekslet for å finne jekk
og verktøy.
Håndtak på lastef
at en
3. Ta ut

kroken fra oppbevaringsposisjonen
på baksiden av lasteflaten, og plasser
kroken over den øvre delen i kanten og
værtetningen. Dette holder lasteflaten
oppe mens du tar ut jekken og reserve-
dekket.
4. Fjern festet som holder jekken og reser- vedekket på plass. Feste for jekk og reservedekk
5. Ta ut klossene.
6. Ta ut hjulkrysset og nøkkelmomentet fra reservehjulet som en montering. Skru
jekkskruen mot venstre for å løsne
nøkkelmomentet, og fjern nøkkelen fra
jekkmonteringen.
Jekk- og verktøymontering
ADVARSEL!
Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå risiko for å bli
truffet mens du bruker jekken eller
skifter hjulet.
Det er farlig å befinne seg under en bil
som er hevet med en jekk. Bilen kan gli
av jekken og falle ned på deg. Du kan bli
klemt fast. Plasser aldri noen del av
kroppen under en bil som står på en
jekk. Hvis du trenger å komme under en
hevet bil, må du ta den med til et
servicesenter der den kan heves på en
heis.
Du må aldri starte eller kjøre motoren når
bilen står på en jekk.
Jekken er bare laget for å brukes som et
verktøy ved dekkskift. Jekken må ikke
brukes til å løfte bilen for å utføre
service. Bilen må bare stå på jekken når
overflaten er jevn og fast. Unngå is eller
glatte områder.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 191

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
192
(Fortsatt)

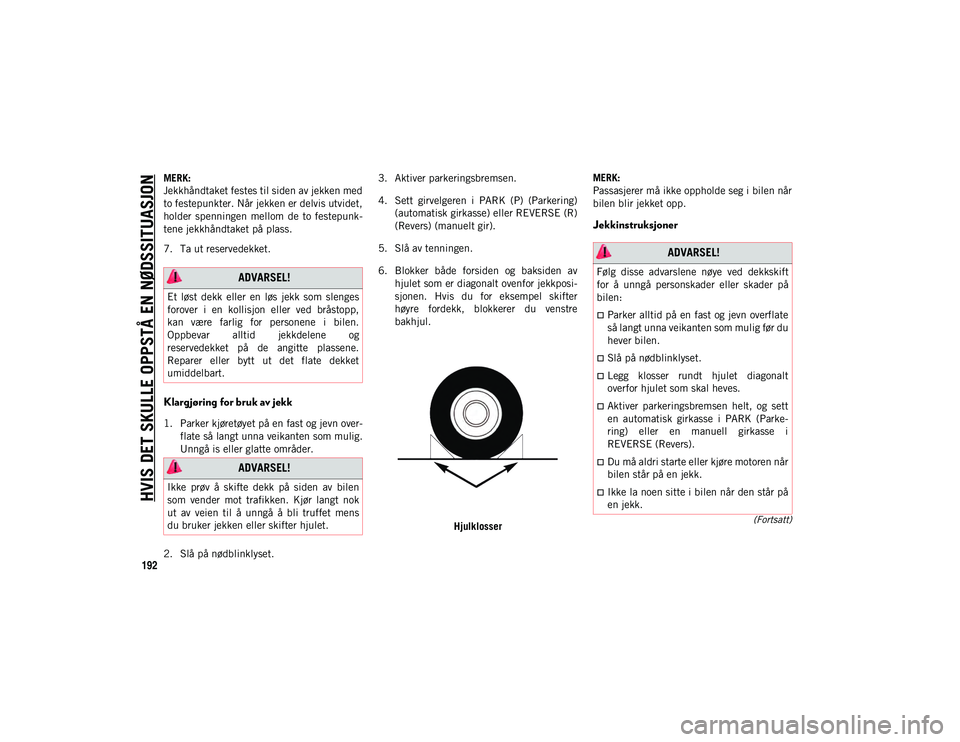

MERK:
Jekkhåndtaket festes til siden av jekken med
to festepunkter. Når jekken er delvis utvidet,
holder spenningen mellom de to festepunk-
tene jekkhåndtaket på plass.
7. Ta ut reservedekket.
Klargjøring for bruk av jekk
1. Parker kjøretøyet på en fast og jevn over-flate så langt unna veikanten som mulig.
Unngå is eller glatte områder.
2. Slå på nødblinklyset. 3. Aktiver parkeringsbremsen.
4. Sett girvelgeren i PARK (P) (Parkering)
(automatisk girkasse) eller REVERSE (R)
(Revers) (manuelt gir).
5. Slå av tenningen.
6. Blokker både forsiden og baksiden av hjulet som er diagonalt ovenfor jekkposi-
sjonen. Hvis du for eksempel skifter
høyre fordekk, blokkerer du venstre
bakhjul.
Hjulklosser MERK:
Passasjerer må ikke oppholde seg i bilen når
bilen blir jekket opp.
Jekkinstruksjoner
ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen.
Oppbevar alltid jekkdelene og
reservedekket på de angitte plassene.
Reparer eller bytt ut det flate dekket
umiddelbart.
ADVARSEL!
Ikke prøv å skifte dekk på siden av bilen
som vender mot trafikken. Kjør langt nok
ut av veien til å unngå å bli truffet mens
du bruker jekken eller skifter hjulet.
ADVARSEL!
Følg disse advarslene nøye ved dekkskift
for å unngå personskader eller skader på
bilen:
Parker alltid på en fast og jevn overflate
så langt unna veikanten som mulig før du
hever bilen.
Slå på nødblinklyset.
Legg klosser rundt hjulet diagonalt
overfor hjulet som skal heves.
Aktiver parkeringsbremsen helt, og sett
en automatisk girkasse i PARK (Parke-
ring) eller en manuell girkasse i
REVERSE (Revers).
Du må aldri starte eller kjøre motoren når
bilen står på en jekk.
Ikke la noen sitte i bilen når den står på
en jekk.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 192

193

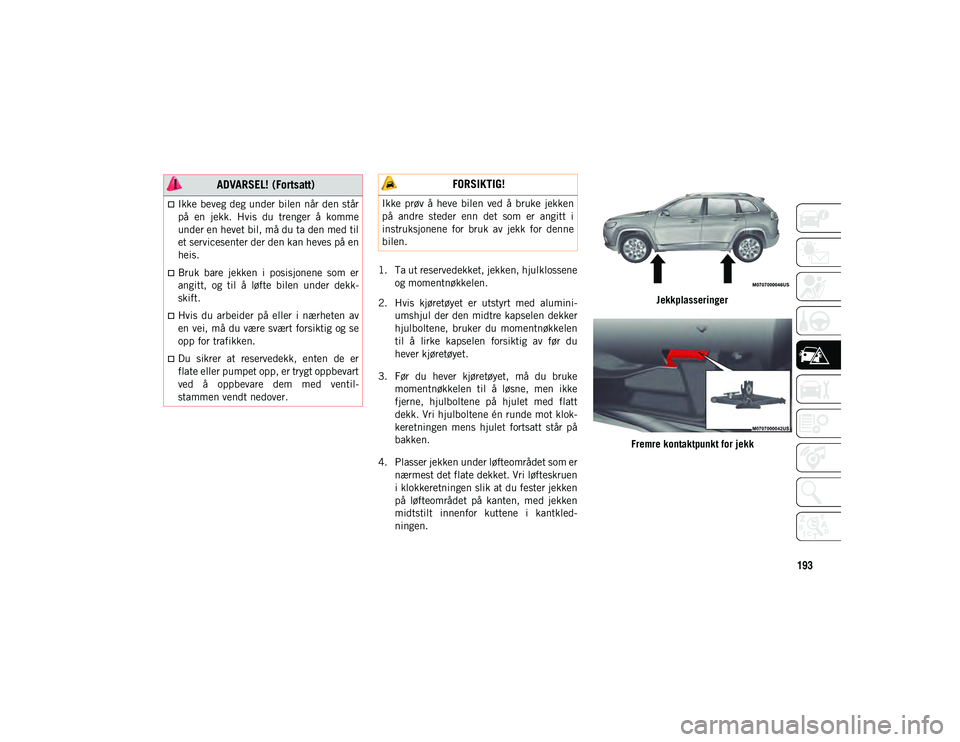

1. Ta ut reservedekket, jekken, hjulklosseneog momentnøkkelen.
2. Hvis kjøretøyet er utstyrt med alumini- umshjul der den midtre kapselen dekker
hjulboltene, bruker du momentnøkkelen
til å lirke kapselen forsiktig av før du
hever kjøretøyet.
3. Før du hever kjøretøyet, må du bruke momentnøkkelen til å løsne, men ikke
fjerne, hjulboltene på hjulet med flatt
dekk. Vri hjulboltene én runde mot klok-
keretningen mens hjulet fortsatt står på
bakken.
4. Plasser jekken under løfteområdet som er nærmest det flate dekket. Vri løfteskruen
i klokkeretningen slik at du fester jekken
på løfteområdet på kanten, med jekken
midtstilt innenfor kuttene i kantkled-
ningen. Jekkplasseringer
Fremre kontaktpunkt for jekk
Ikke beveg deg under bilen når den står
på en jekk. Hvis du trenger å komme
under en hevet bil, må du ta den med til
et servicesenter der den kan heves på en
heis.
Bruk bare jekken i posisjonene som er
angitt, og til å løfte bilen under dekk-
skift.
Hvis du arbeider på eller i nærheten av
en vei, må du være svært forsiktig og se
opp for trafikken.
Du sikrer at reservedekk, enten de er
flate eller pumpet opp, er trygt oppbevart
ved å oppbevare dem med ventil-
stammen vendt nedover.
ADVARSEL! (Fortsatt) FORSIKTIG!
Ikke prøv å heve bilen ved å bruke jekken
på andre steder enn det som er angitt i
instruksjonene for bruk av jekk for denne
bilen.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 193

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
194

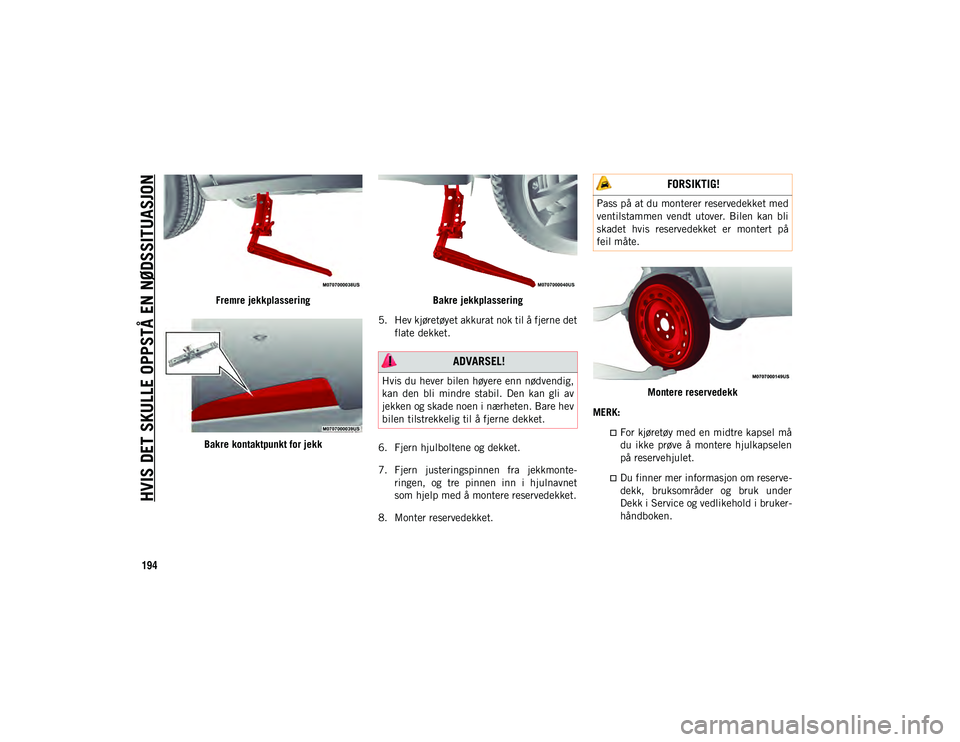

Fremre jekkplassering
Bakre kontaktpunkt for jekk Bakre jekkplassering
5. Hev kjøretøyet akkurat nok til å fjerne det flate dekket.
6. Fjern hjulboltene og dekket.
7. Fjern justeringspinnen fra jekkmonte- ringen, og tre pinnen inn i hjulnavnet
som hjelp med å montere reservedekket.
8. Monter reservedekket. Montere reservedekk
MERK:
For kjøretøy med en midtre kapsel må
du ikke prøve å montere hjulkapselen
på reservehjulet.
Du finner mer informasjon om reserve-
dekk, bruksområder og bruk under
Dekk i Service og vedlikehold i bruker-
håndboken.
ADVARSEL!
Hvis du hever bilen høyere enn nødvendig,
kan den bli mindre stabil. Den kan gli av
jekken og skade noen i nærheten. Bare hev
bilen tilstrekkelig til å fjerne dekket.
FORSIKTIG!
Pass på at du monterer reservedekket med
ventilstammen vendt utover. Bilen kan bli
skadet hvis reservedekket er montert på
feil måte.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 194

195

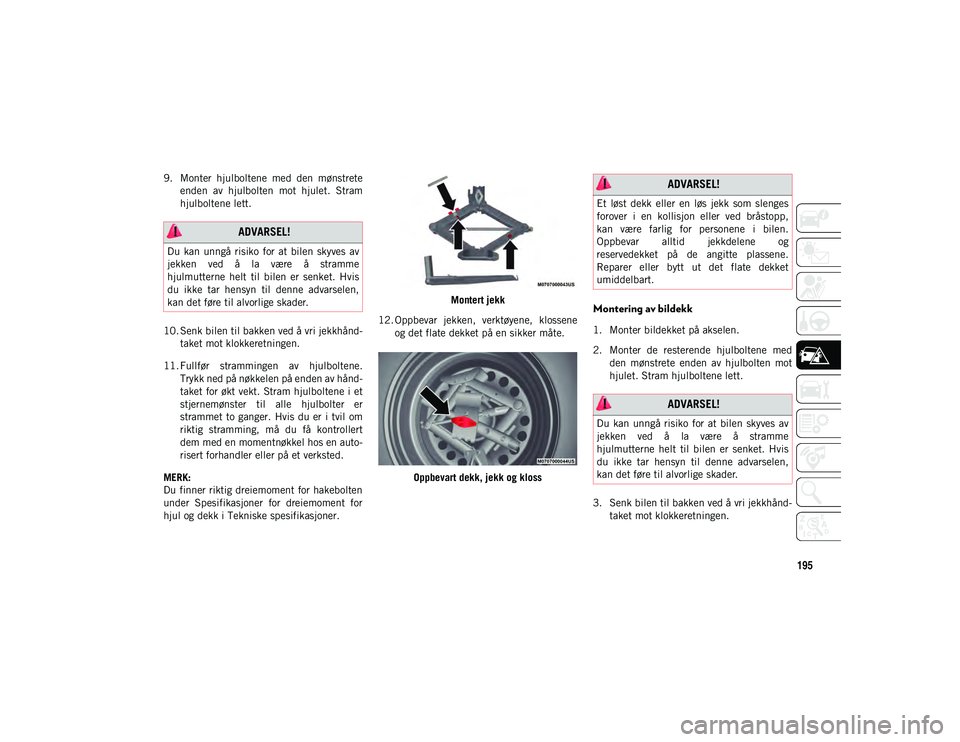

9. Monter hjulboltene med den mønstreteenden av hjulbolten mot hjulet. Stram
hjulboltene lett.
10. Senk bilen til bakken ved å vri jekkhånd- taket mot klokkeretningen.
11. Fullfør strammingen av hjulboltene. Trykk ned på nøkkelen på enden av hånd-
taket for økt vekt. Stram hjulboltene i et
stjernemønster til alle hjulbolter er
strammet to ganger. Hvis du er i tvil om
riktig stramming, må du få kontrollert
dem med en momentnøkkel hos en auto-
risert forhandler eller på et verksted.
MERK:
Du finner riktig dreiemoment for hakebolten
under Spesifikasjoner for dreiemoment for
hjul og dekk i Tekniske spesifikasjoner. Montert jekk
12. Oppbevar jekken, verktøyene, klossene og det flate dekket på en sikker måte.
Oppbevart dekk, jekk og kloss
Montering av bildekk
1. Monter bildekket på akselen.
2. Monter de resterende hjulboltene medden mønstrete enden av hjulbolten mot
hjulet. Stram hjulboltene lett.
3. Senk bilen til bakken ved å vri jekkhånd- taket mot klokkeretningen.
ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme
hjulmutterne helt til bilen er senket. Hvis
du ikke tar hensyn til denne advarselen,
kan det føre til alvorlige skader.
ADVARSEL!
Et løst dekk eller en løs jekk som slenges
forover i en kollisjon eller ved bråstopp,
kan være farlig for personene i bilen.
Oppbevar alltid jekkdelene og
reservedekket på de angitte plassene.
Reparer eller bytt ut det flate dekket
umiddelbart.
ADVARSEL!
Du kan unngå risiko for at bilen skyves av
jekken ved å la være å stramme
hjulmutterne helt til bilen er senket. Hvis
du ikke tar hensyn til denne advarselen,
kan det føre til alvorlige skader.
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 195

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
196

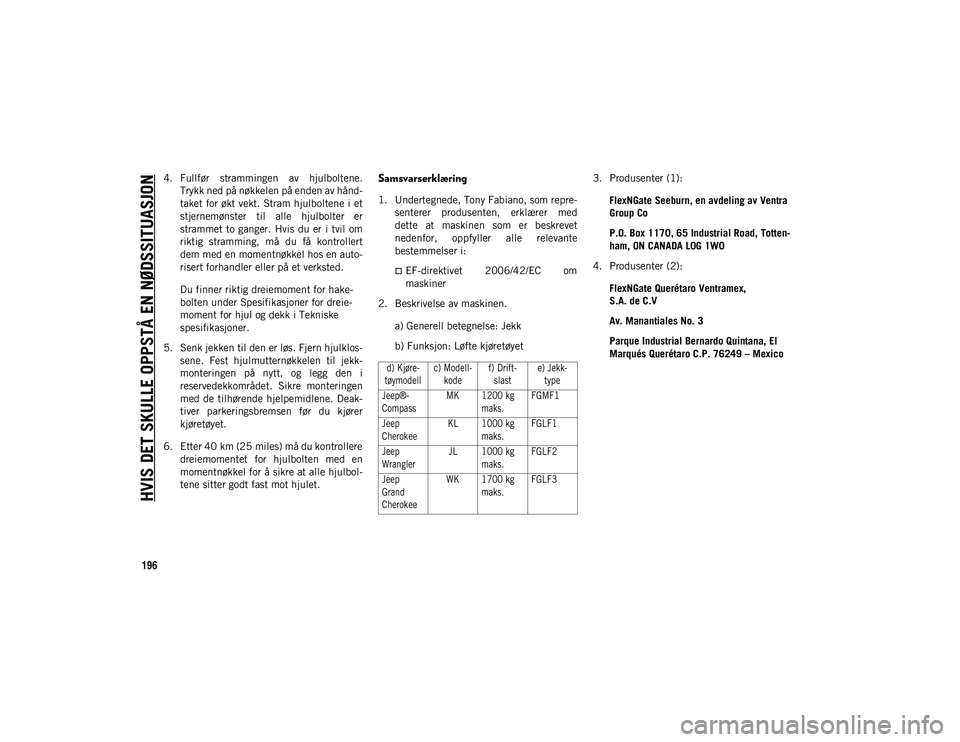

4. Fullfør strammingen av hjulboltene.Trykk ned på nøkkelen på enden av hånd-
taket for økt vekt. Stram hjulboltene i et
stjernemønster til alle hjulbolter er
strammet to ganger. Hvis du er i tvil om
riktig stramming, må du få kontrollert
dem med en momentnøkkel hos en auto-
risert forhandler eller på et verksted.
Du finner riktig dreiemoment for hake-
bolten under Spesifikasjoner for dreie-
moment for hjul og dekk i Tekniske
spesifikasjoner.
5. Senk jekken til den er løs. Fjern hjulklos- sene. Fest hjulmutternøkkelen til jekk-
monteringen på nytt, og legg den i
reservedekkområdet. Sikre monteringen
med de tilhørende hjelpemidlene. Deak-
tiver parkeringsbremsen før du kjører
kjøretøyet.
6. Etter 40 km (25 miles) må du kontrollere dreiemomentet for hjulbolten med en
momentnøkkel for å sikre at alle hjulbol-
tene sitter godt fast mot hjulet.Samsvarserklæring
1. Undertegnede, Tony Fabiano, som repre-senterer produsenten, erklærer med
dette at maskinen som er beskrevet
nedenfor, oppfyller alle relevante
bestemmelser i:
EF-direktivet 2006/42/EC om
maskiner
2. Beskrivelse av maskinen.
a) Generell betegnelse: Jekk
b) Funksjon: Løfte kjøretøyet 3. Produsenter (1):
FlexNGate Seeburn, en avdeling av Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Produsenter (2):
FlexNGate Querétaro Ventramex,
S.A. de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico

d) Kjøre-
tøymodell c) Modell-
kode f) Drift-
slast e) Jekk-
type
Jeep®-
Compass MK 1200 kg
maks. FGMF1
Jeep
Cherokee KL 1000 kg
maks. FGLF1
Jeep
Wrangler JL 1000 kg
maks. FGLF2
Jeep
Grand
Cherokee WK 1700 kg
maks. FGLF3

2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 196

197

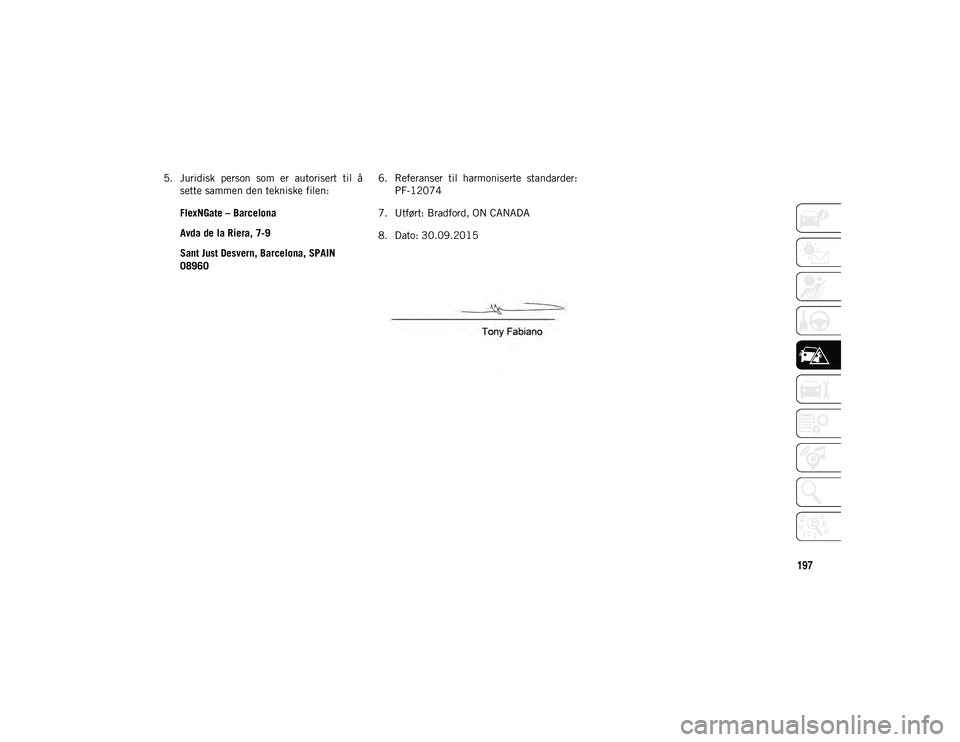

5. Juridisk person som er autorisert til åsette sammen den tekniske filen:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960 6. Referanser til harmoniserte standarder:
PF-12074
7. Utført: Bradford, ON CANADA
8. Dato: 30.09.2015
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 197

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
198

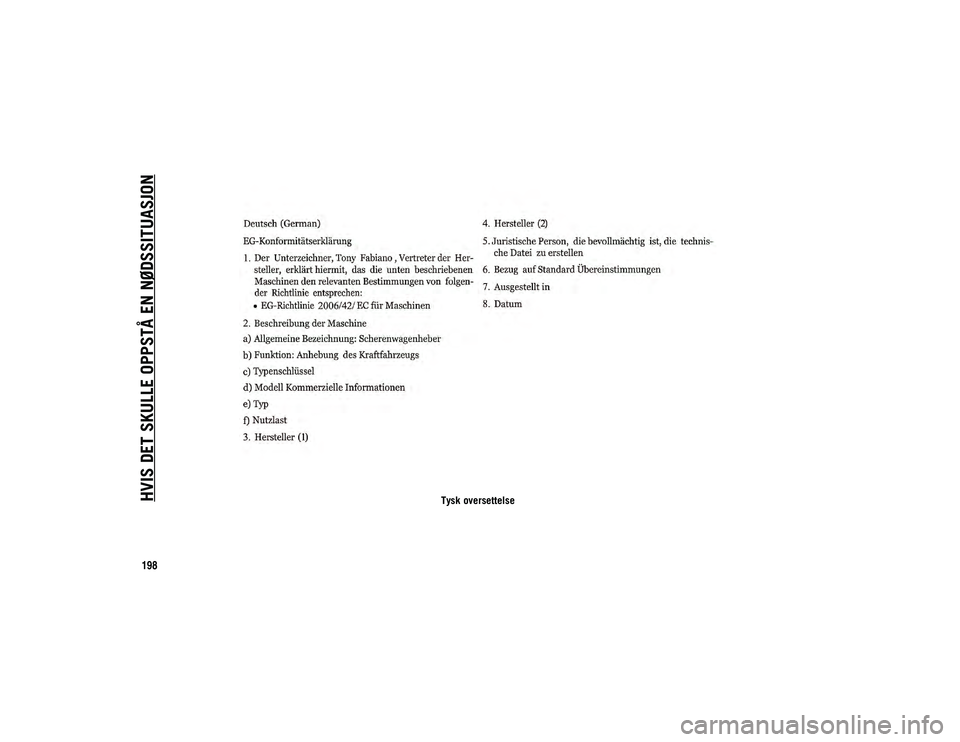

Tysk oversettelse
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 198
