2020 JEEP CHEROKEE Drift- og vedlikeholdshåndbok (in Norwegian)

183
Åpning Bladsikring Sikringspatron
Beskrivelse

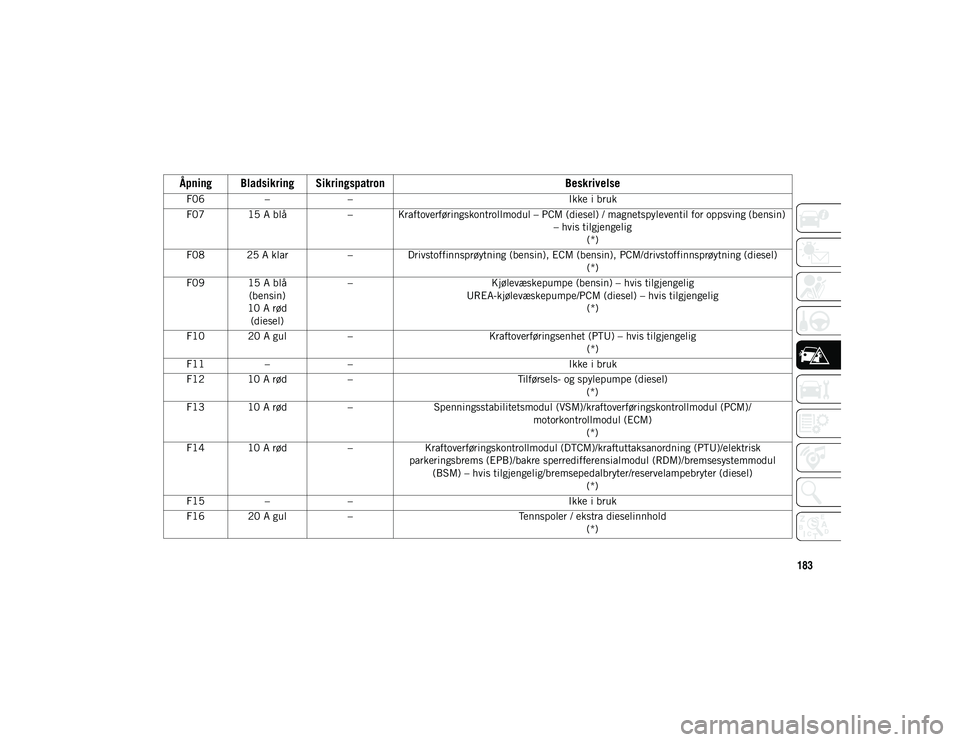

F06– – Ikke i bruk
F07 15 A blå – Kraftoverføringskontrollmodul – PCM (diesel) / magnetspyleventil for oppsving (bensin)
– hvis tilgjengelig(*)
F08 25 A klar –Drivstoffinnsprøytning (bensin), ECM (bensin), PCM/drivstoffinnsprøytning (diesel)
(*)
F09 15 A blå (bensin)
10 A rød (diesel) –
Kjølevæskepumpe (bensin) – hvis tilgjengelig
UREA-kjølevæskepumpe/PCM (diesel) – hvis tilgjengelig (*)
F10 20 A gul –Kraftoverføringsenhet (PTU) – hvis tilgjengelig
(*)
F11 – – Ikke i bruk
F12 10 A rød – Tilførsels- og spylepumpe (diesel)
(*)
F13 10 A rød –Spenningsstabilitetsmodul (VSM)/kraftoverføringskontrollmodul (PCM)/
motorkontrollmodul (ECM)(*)
F14 10 A rød –Kraftoverføringskontrollmodul (DTCM)/kraftuttaksanordning (PTU)/elektrisk
parkeringsbrems (EPB)/bakre sperredifferensialmodul (RDM)/bremsesystemmodul (BSM) – hvis tilgjengelig/bremsepedalbryter/reservelampebryter (diesel) (*)
F15 – – Ikke i bruk
F16 20 A gul – Tennspoler / ekstra dieselinnhold
(*)
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 183

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
184

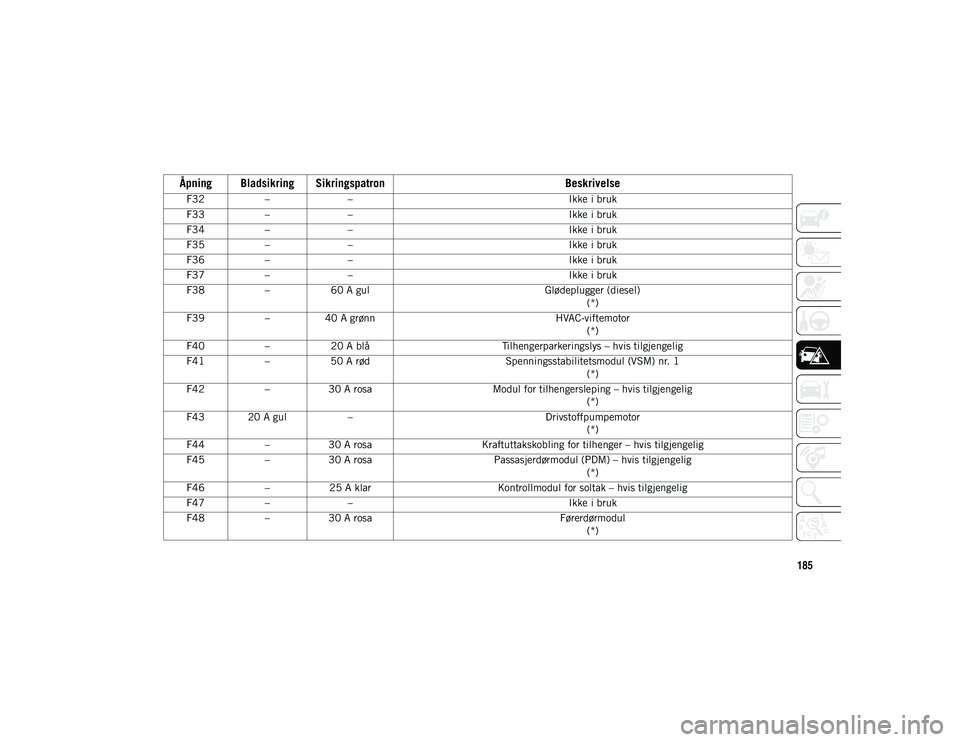

F17 30 A rosa–Bremsevakuumpumpe (bare GMET4/V6-bensinmotorer)
(*)
F18 – – Ikke i bruk
F19 –40 A grønn Startspole
(*)
F20 10 A rød – Klimakompressorkobling
(*)
F21 – – Ikke i bruk
F22 5 A lysebrun – Radiatorvifte (PWM) aktiver
(*)
F23 50 A rød –Spenningsstabilitetsmodul (VSM) nr. 2
(*)
F24 20 A gul – Vindusvisker bak
F25B 20 A gul – Skive for/bak
F26 –30 A rosa Drivstoffvarmer (diesel)
(*)
F27 – – Ikke i bruk
F28 15 A blå – Girkassekontrollmodul (TCM/girspak)
(*)
F29 – – Ikke i bruk
F30 10 A rød –Motorkontrollmodul (ECM)/elektrisk servostyring (EPS)/drivstoffpumperelémating/
kraftoverføringskontrollmodul (PCM)/bensinpartikkelfilter (GPF) (*)
F31 – – Ikke i bruk
Åpning Bladsikring Sikringspatron Beskrivelse
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 184

185

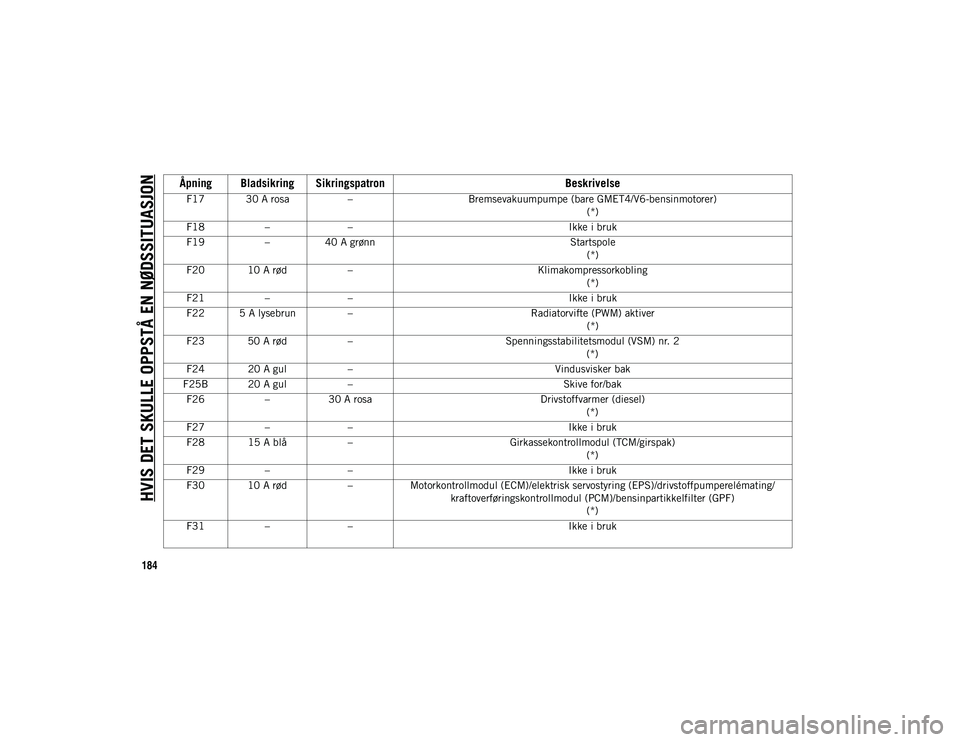

F32– – Ikke i bruk
F33 – – Ikke i bruk
F34 – – Ikke i bruk
F35 – – Ikke i bruk
F36 – – Ikke i bruk
F37 – – Ikke i bruk
F38 –60 A gul Glødeplugger (diesel)
(*)
F39 –40 A grønn HVAC-viftemotor
(*)
F40 –20 A blå Tilhengerparkeringslys – hvis tilgjengelig
F41 –50 A rød Spenningsstabilitetsmodul (VSM) nr. 1
(*)
F42 –30 A rosa Modul for tilhengersleping – hvis tilgjengelig
(*)
F43 20 A gul – Drivstoffpumpemotor
(*)
F44 –30 A rosa Kraftuttakskobling for tilhenger – hvis tilgjengelig
F45 –30 A rosa Passasjerdørmodul (PDM) – hvis tilgjengelig
(*)
F46 –25 A klar Kontrollmodul for soltak – hvis tilgjengelig
F47 – – Ikke i bruk
F48 –30 A rosa Førerdørmodul
(*)
Åpning Bladsikring Sikringspatron Beskrivelse
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 185

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
186

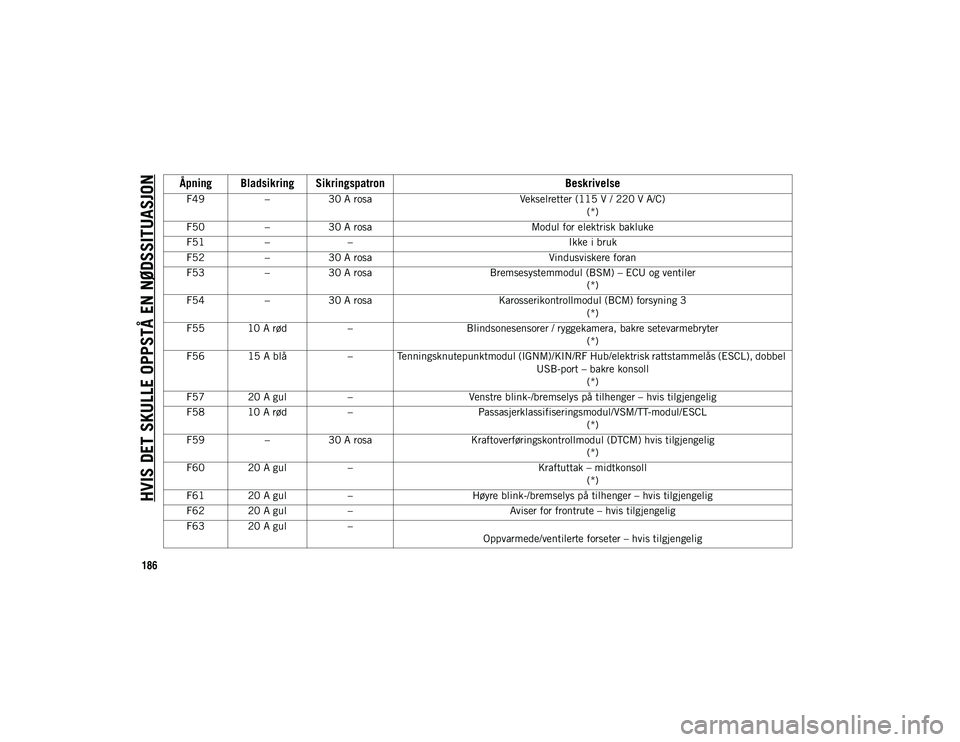

F49–30 A rosa Vekselretter (115 V / 220 V A/C)
(*)
F50 –30 A rosa Modul for elektrisk bakluke
F51 – – Ikke i bruk
F52 –30 A rosa Vindusviskere foran
F53 –30 A rosa Bremsesystemmodul (BSM) – ECU og ventiler
(*)
F54 –30 A rosa Karosserikontrollmodul (BCM) forsyning 3
(*)
F55 10 A rød –Blindsonesensorer / ryggekamera, bakre setevarmebryter
(*)
F56 15 A blå – Tenningsknutepunktmodul (IGNM)/KIN/RF Hub/elektrisk rattstammelås (ESCL), dobbel
USB-port – bakre konsoll(*)
F57 20 A gul –Venstre blink-/bremselys på tilhenger – hvis tilgjengelig
F58 10 A rød –Passasjerklassifiseringsmodul/VSM/TT-modul/ESCL
(*)
F59 –30 A rosa Kraftoverføringskontrollmodul (DTCM) hvis tilgjengelig
(*)
F60 20 A gul – Kraftuttak – midtkonsoll
(*)
F61 20 A gul –Høyre blink-/bremselys på tilhenger – hvis tilgjengelig
F62 20 A gul – Aviser for frontrute – hvis tilgjengelig
F63 20 A gul –
Oppvarmede/ventilerte forseter – hvis tilgjengelig
Åpning Bladsikring Sikringspatron Beskrivelse
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 186

187

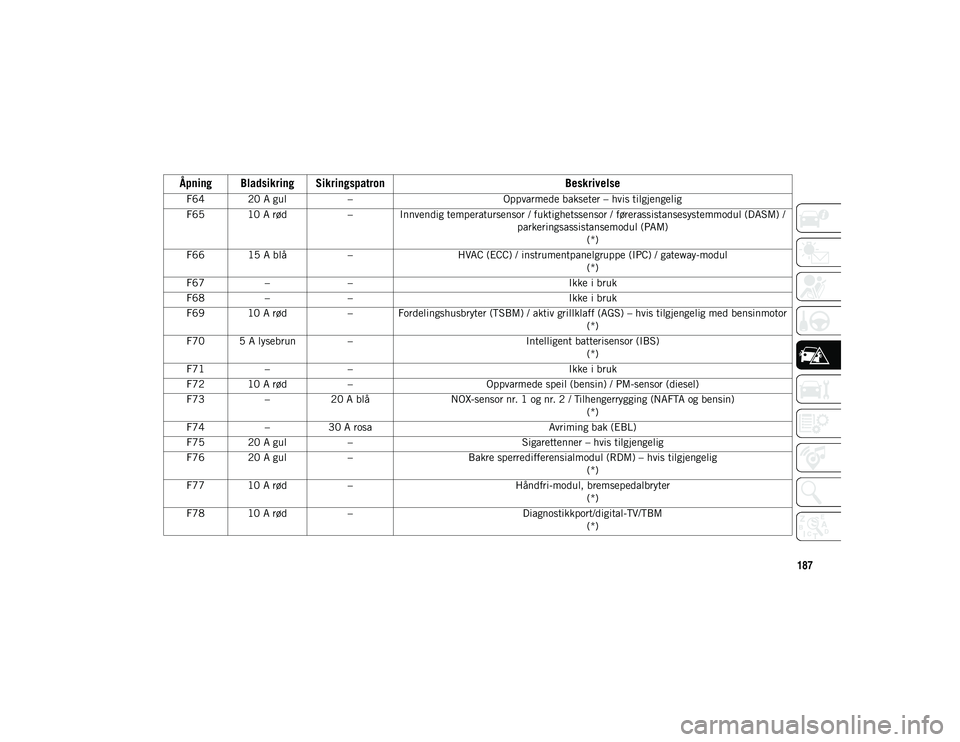

F64 20 A gul–Oppvarmede bakseter – hvis tilgjengelig
F65 10 A rød – Innvendig temperatursensor / fuktighetssensor / førerassistansesystemmodul (DASM) /
parkeringsassistansemodul (PAM)(*)
F66 15 A blå –HVAC (ECC) / instrumentpanelgruppe (IPC) / gateway-modul
(*)
F67 – – Ikke i bruk
F68 – – Ikke i bruk
F69 10 A rød – Fordelingshusbryter (TSBM) / aktiv grillklaff (AGS) – hvis tilgjengelig med bensinmotor
(*)
F70 5 A lysebrun – Intelligent batterisensor (IBS)
(*)
F71 – – Ikke i bruk
F72 10 A rød –Oppvarmede speil (bensin) / PM-sensor (diesel)
F73 –20 A blå NOX-sensor nr. 1 og nr. 2 / Tilhengerrygging (NAFTA og bensin)
(*)
F74 –30 A rosa Avriming bak (EBL)
F75 20 A gul – Sigarettenner – hvis tilgjengelig
F76 20 A gul –Bakre sperredifferensialmodul (RDM) – hvis tilgjengelig
(*)
F77 10 A rød – Håndfri-modul, bremsepedalbryter
(*)
F78 10 A rød – Diagnostikkport/digital-TV/TBM
(*)
Åpning Bladsikring Sikringspatron Beskrivelse
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 187

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
188

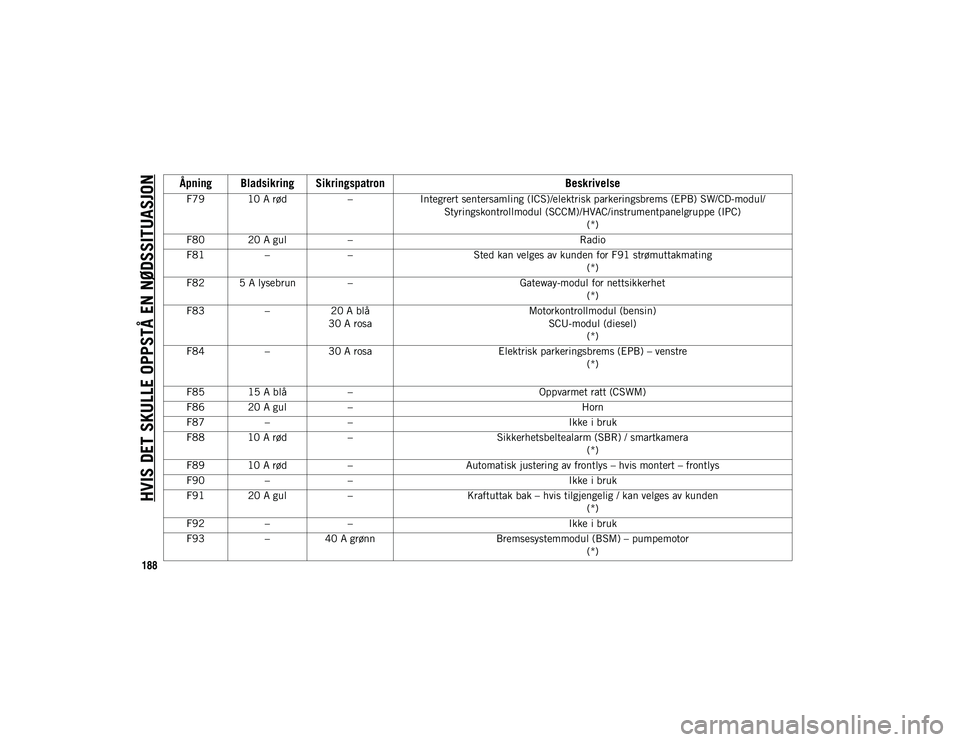

F79 10 A rød–Integrert sentersamling (ICS)/elektrisk parkeringsbrems (EPB) SW/CD-modul/
Styringskontrollmodul (SCCM)/HVAC/instrumentpanelgruppe (IPC) (*)
F80 20 A gul – Radio
F81 – – Sted kan velges av kunden for F91 strømuttakmating
(*)
F82 5 A lysebrun – Gateway-modul for nettsikkerhet
(*)
F83 –20 A blå
30 A rosa Motorkontrollmodul (bensin)
SCU-modul (diesel) (*)
F84 –30 A rosa Elektrisk parkeringsbrems (EPB) – venstre
(*)
F85 15 A blå – Oppvarmet ratt (CSWM)
F86 20 A gul – Horn
F87 – – Ikke i bruk
F88 10 A rød –Sikkerhetsbeltealarm (SBR) / smartkamera
(*)
F89 10 A rød –Automatisk justering av frontlys – hvis montert – frontlys
F90 – – Ikke i bruk
F91 20 A gul –Kraftuttak bak – hvis tilgjengelig / kan velges av kunden
(*)
F92 – – Ikke i bruk
F93 –40 A grønn Bremsesystemmodul (BSM) – pumpemotor
(*)
Åpning Bladsikring Sikringspatron Beskrivelse
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 188

189

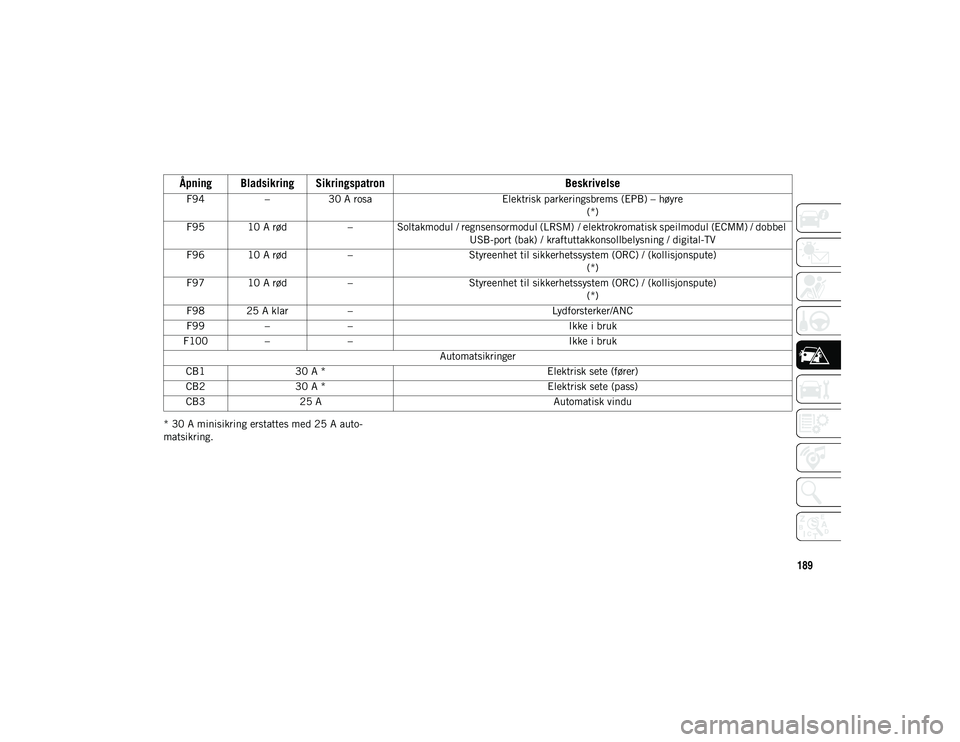

* 30 A minisikring erstattes med 25 A auto-
matsikring.F94
–30 A rosa Elektrisk parkeringsbrems (EPB) – høyre
(*)
F95 10 A rød – Soltakmodul / regnsensormodul (LRSM) / elektrokromatisk speilmodul (ECMM) / dobbel
USB-port (bak) / kraftuttakkonsollbelysning / digital-TV
F96 10 A rød –Styreenhet til sikkerhetssystem (ORC) / (kollisjonspute)
(*)
F97 10 A rød –Styreenhet til sikkerhetssystem (ORC) / (kollisjonspute)
(*)
F98 25 A klar – Lydforsterker/ANC
F99 – – Ikke i bruk
F100 – – Ikke i bruk
Automatsikringer
CB1 30 A * Elektrisk sete (fører)
CB2 30 A * Elektrisk sete (pass)
CB3 25 A Automatisk vindu
Åpning Bladsikring Sikringspatron Beskrivelse
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 189

HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
190

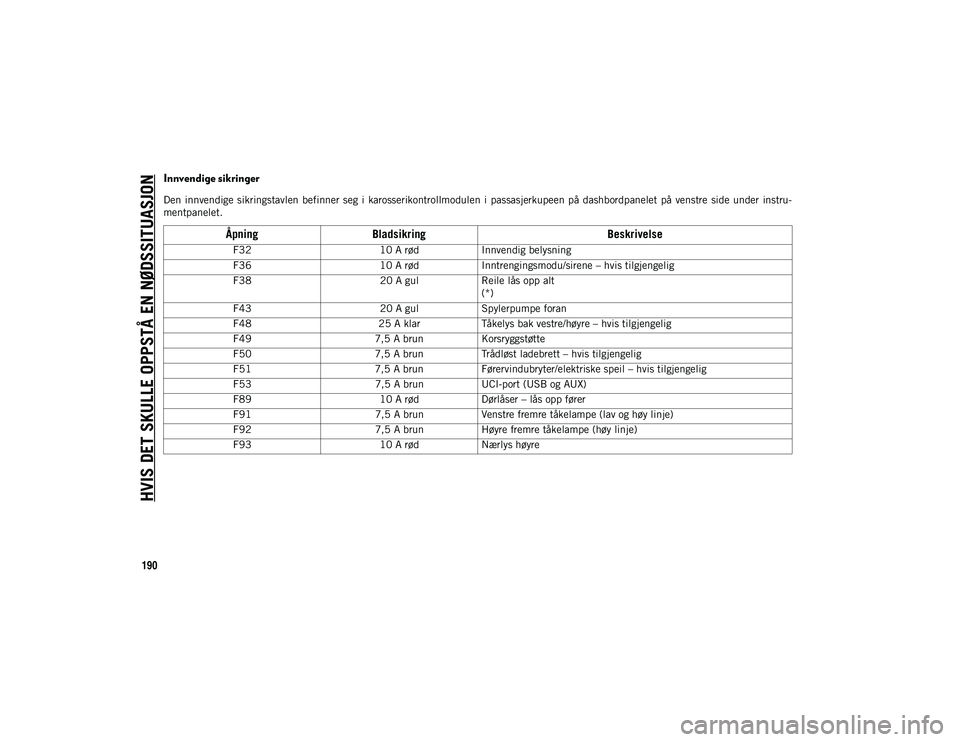

Innvendige sikringer
Den innvendige sikringstavlen befinner seg i karosserikontrollmodulen i passasjerkupeen på dashbordpanelet på venstre side under instru-
mentpanelet.
ÅpningBladsikring Beskrivelse
F3210 A rødInnvendig belysning
F36 10 A rødInntrengingsmodu/sirene – hvis tilgjengelig
F38 20 A gulReile lås opp alt
(*)
F43 20 A gulSpylerpumpe foran
F48 25 A klarTåkelys bak vestre/høyre – hvis tilgjengelig
F49 7,5 A brunKorsryggstøtte
F50 7,5 A brunTrådløst ladebrett – hvis tilgjengelig
F51 7,5 A brunFørervindubryter/elektriske speil – hvis tilgjengelig
F53 7,5 A brunUCI-port (USB og AUX)
F89 10 A rødDørlåser – lås opp fører
F91 7,5 A brunVenstre fremre tåkelampe (lav og høy linje)
F92 7,5 A brunHøyre fremre tåkelampe (høy linje)
F93 10 A rødNærlys høyre
2020_JEEP_CHEROKEE_UG_LHD_NO.book Page 190
