2020 FIAT 500 Libretto Uso Manutenzione (in Italian)

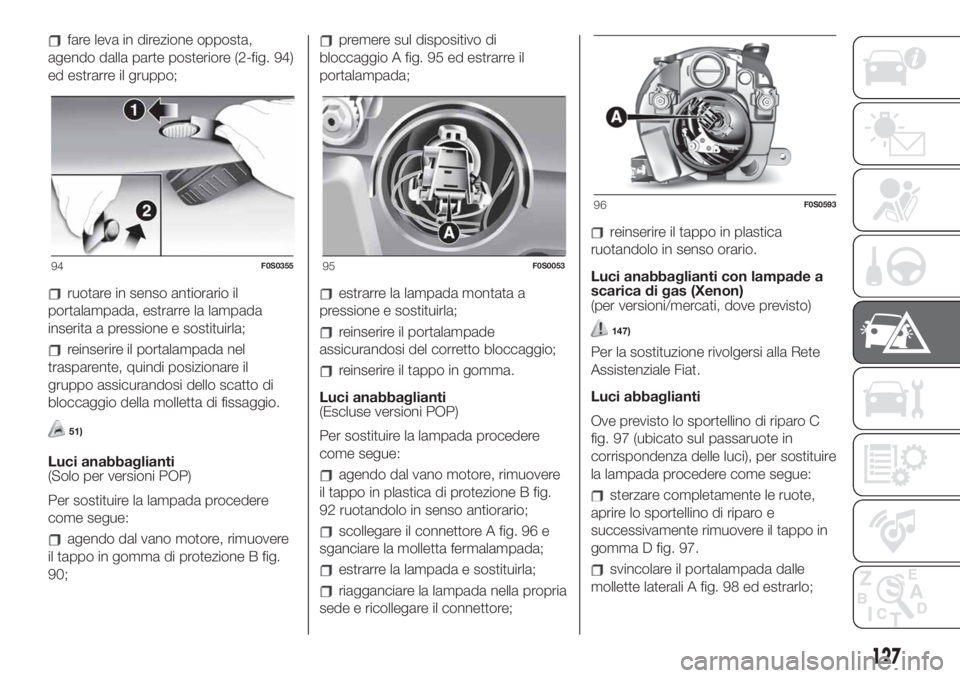

fare leva in direzione opposta,
agendo dalla parte posteriore (2-fig. 94)
ed estrarre il gruppo;
ruotare in senso antiorario il
portalampada, estrarre la lampada
inserita a pressione e sostituirla;
reinserire il portalampada nel
trasparente, quindi posizionare il
gruppo assicurandosi dello scatto di
bloccaggio della molletta di fissaggio.
51)
Luci anabbaglianti
(Solo per versioni POP)
Per sostituire la lampada procedere
come segue:
agendo dal vano motore, rimuovere
il tappo in gomma di protezione B fig.
90;
premere sul dispositivo di
bloccaggio A fig. 95 ed estrarre il
portalampada;
estrarre la lampada montata a
pressione e sostituirla;
reinserire il portalampade
assicurandosi del corretto bloccaggio;
reinserire il tappo in gomma.
Luci anabbaglianti
(Escluse versioni POP)
Per sostituire la lampada procedere
come segue:
agendo dal vano motore, rimuovere
il tappo in plastica di protezione B fig.
92 ruotandolo in senso antiorario;
scollegare il connettore A fig. 96 e
sganciare la molletta fermalampada;
estrarre la lampada e sostituirla;
riagganciare la lampada nella propria
sede e ricollegare il connettore;
reinserire il tappo in plastica
ruotandolo in senso orario.
Luci anabbaglianti con lampade a
scarica di gas (Xenon)
(per versioni/mercati, dove previsto)
147)
Per la sostituzione rivolgersi alla Rete
Assistenziale Fiat.
Luci abbaglianti
Ove previsto lo sportellino di riparo C
fig. 97 (ubicato sul passaruote in
corrispondenza delle luci), per sostituire
la lampada procedere come segue:
sterzare completamente le ruote,
aprire lo sportellino di riparo e
successivamente rimuovere il tappo in
gomma D fig. 97.
svincolare il portalampada dalle
mollette laterali A fig. 98 ed estrarlo;
94F0S035595F0S0053
96F0S0593
127

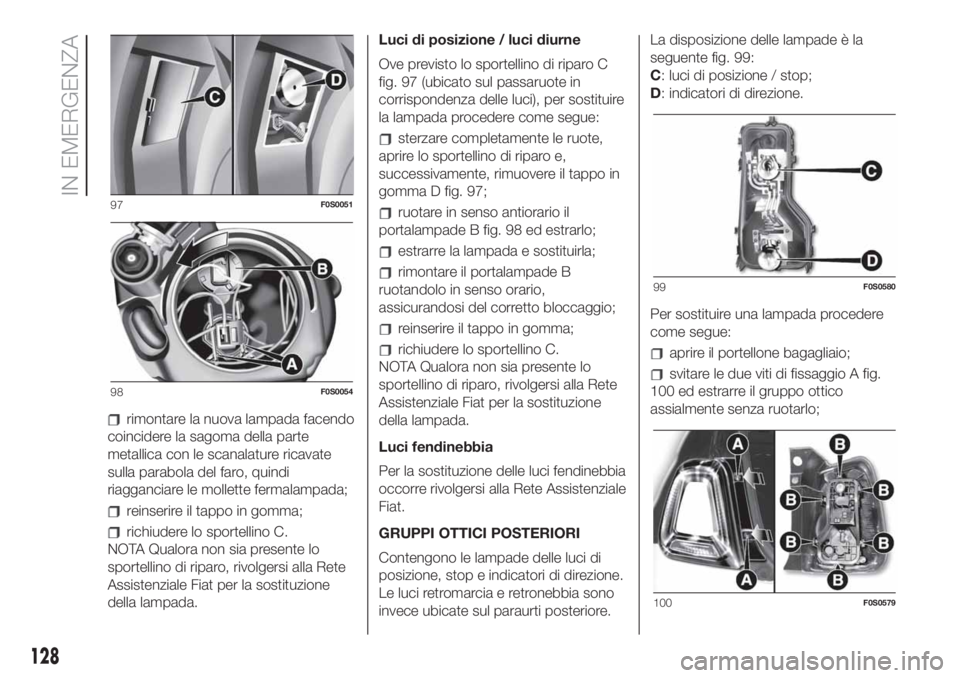

rimontare la nuova lampada facendo
coincidere la sagoma della parte
metallica con le scanalature ricavate
sulla parabola del faro, quindi
riagganciare le mollette fermalampada;
reinserire il tappo in gomma;
richiudere lo sportellino C.
NOTA Qualora non sia presente lo
sportellino di riparo, rivolgersi alla Rete
Assistenziale Fiat per la sostituzione
della lampada.Luci di posizione / luci diurne
Ove previsto lo sportellino di riparo C
fig. 97 (ubicato sul passaruote in
corrispondenza delle luci), per sostituire
la lampada procedere come segue:
sterzare completamente le ruote,
aprire lo sportellino di riparo e,
successivamente, rimuovere il tappo in
gomma D fig. 97;
ruotare in senso antiorario il
portalampade B fig. 98 ed estrarlo;
estrarre la lampada e sostituirla;
rimontare il portalampade B
ruotandolo in senso orario,
assicurandosi del corretto bloccaggio;
reinserire il tappo in gomma;
richiudere lo sportellino C.
NOTA Qualora non sia presente lo
sportellino di riparo, rivolgersi alla Rete
Assistenziale Fiat per la sostituzione
della lampada.
Luci fendinebbia
Per la sostituzione delle luci fendinebbia
occorre rivolgersi alla Rete Assistenziale
Fiat.
GRUPPI OTTICI POSTERIORI
Contengono le lampade delle luci di
posizione, stop e indicatori di direzione.
Le luci retromarcia e retronebbia sono
invece ubicate sul paraurti posteriore.La disposizione delle lampade è la
seguente fig. 99:
C: luci di posizione / stop;
D: indicatori di direzione.
Per sostituire una lampada procedere
come segue:aprire il portellone bagagliaio;
svitare le due viti di fissaggio A fig.
100 ed estrarre il gruppo ottico
assialmente senza ruotarlo;
97F0S0051
98F0S0054
99F0S0580
100F0S0579
128

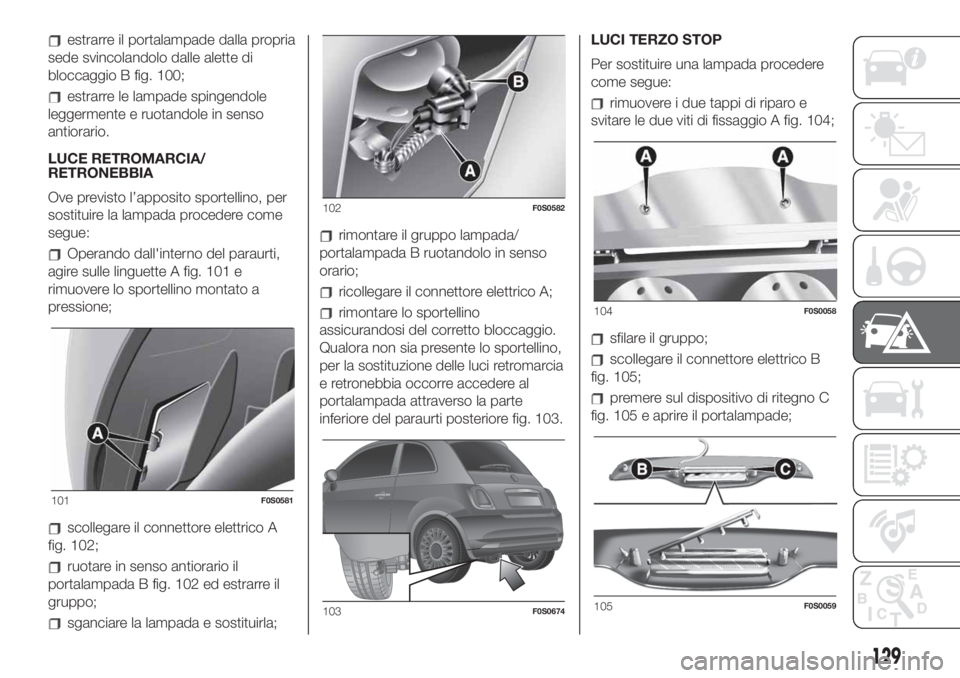

IN EMERGENZA

estrarre il portalampade dalla propria
sede svincolandolo dalle alette di
bloccaggio B fig. 100;
estrarre le lampade spingendole
leggermente e ruotandole in senso
antiorario.
LUCE RETROMARCIA/
RETRONEBBIA
Ove previsto l’apposito sportellino, per
sostituire la lampada procedere come
segue:
Operando dall'interno del paraurti,
agire sulle linguette A fig. 101 e
rimuovere lo sportellino montato a
pressione;
scollegare il connettore elettrico A
fig. 102;
ruotare in senso antiorario il
portalampada B fig. 102 ed estrarre il
gruppo;
sganciare la lampada e sostituirla;
rimontare il gruppo lampada/
portalampada B ruotandolo in senso
orario;
ricollegare il connettore elettrico A;
rimontare lo sportellino
assicurandosi del corretto bloccaggio.
Qualora non sia presente lo sportellino,
per la sostituzione delle luci retromarcia
e retronebbia occorre accedere al
portalampada attraverso la parte
inferiore del paraurti posteriore fig. 103.LUCI TERZO STOP
Per sostituire una lampada procedere
come segue:
rimuovere i due tappi di riparo e
svitare le due viti di fissaggio A fig. 104;
sfilare il gruppo;
scollegare il connettore elettrico B
fig. 105;
premere sul dispositivo di ritegno C
fig. 105 e aprire il portalampade;
101F0S0581
102F0S0582
103F0S0674
104F0S0058
105F0S0059
129

estrarre la lampada da sostituire
(montata a pressione) sostituirla;
richiudere il portalampade
assicurandosi del corretto bloccaggio
del dispositivo di ritegno;
avvitare le due viti di fissaggio e
reinserire i tappi di riparo.
LUCI TARGA
Per sostituire le lampade procedere
come segue:
agire nel punto indicato dalla freccia
fig. 106 e rimuovere il trasparente;
sostituire la lampada, svincolandola
dai contatti laterali;
montare la nuova lampada,
accertandosi che risulti correttamente
bloccata tra i contatti stessi;
rimontare infine il trasparente.
ATTENZIONE
143)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto
e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi
di incendio.
144)Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
145)Effettuare l'operazione di sostituzione
lampade solo con motore arrestato ed in
posizione che non costituisca pericolo per il
traffico e ne permetta la sostituzione in
sicurezza (vedere quanto descritto nel
paragrafo “In sosta”). Assicurarsi inoltre
che il motore sia freddo, per evitare il
pericolo di ustioni.
146)Prima di procedere con la sostituzione
della lampada attendere che i condotti di
scarico si raffreddino: PERICOLO DI
USTIONI!
147)A causa dell'elevata tensione di
alimentazione, l'eventuale sostituzione di
una lampada a scarica di gas (Xenon) deve
essere effettuata soltanto da personale
specializzato: pericolo di morte! Rivolgersi
alla Rete Assistenziale Fiat.
ATTENZIONE
49)Le lampade alogene devono essere
maneggiate toccando esclusivamente
la parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può anche
pregiudicare la durata della lampada. In
caso di contatto accidentale, strofinare
il bulbo con un panno inumidito di alcool e
lasciare asciugare.
50)Si consiglia, se possibile, di far
effettuare la sostituzione delle lampade
presso la Rete Assistenziale Fiat. Il corretto
funzionamento ed orientamento delle luci
esterne sono requisiti essenziali per la
sicurezza di marcia e per non incorrere
nelle sanzioni previste dalla legge.
51)L'intervento va effettuato utilizzando
tutte le precauzioni necessarie a non
danneggiare la carrozzeria (è consigliato
utilizzare una tessera in materiale plastico
sufficientemente rigida e di spessore
adeguato).
106F0S0139
130

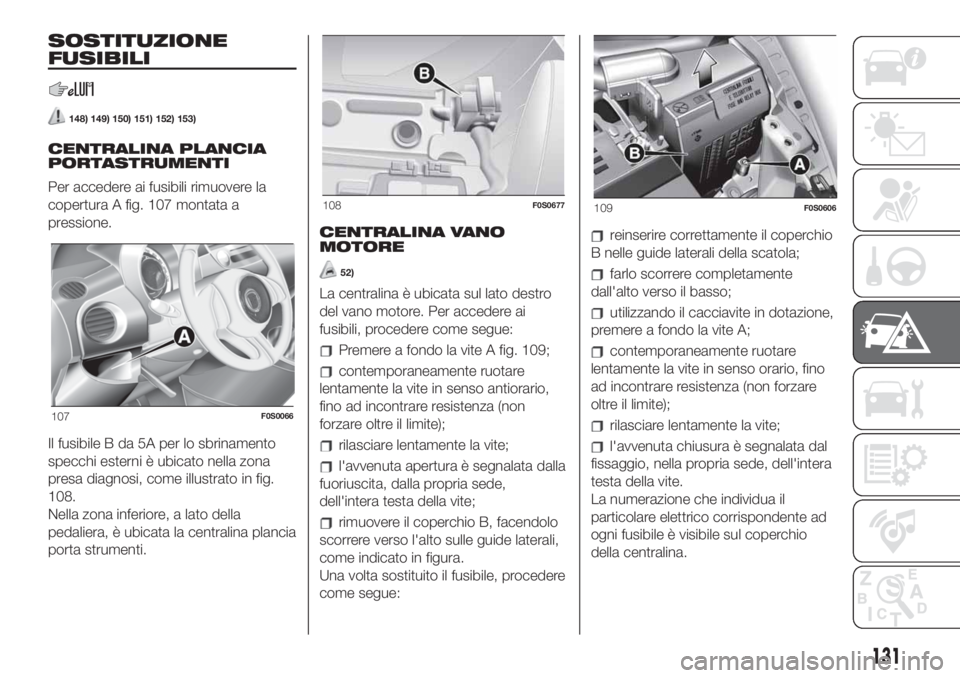

IN EMERGENZA

SOSTITUZIONE
FUSIBILI
148) 149) 150) 151) 152) 153)
CENTRALINA PLANCIA
PORTASTRUMENTI
Per accedere ai fusibili rimuovere la
copertura A fig. 107 montata a
pressione.
Il fusibile B da 5A per lo sbrinamento
specchi esterni è ubicato nella zona
presa diagnosi, come illustrato in fig.
108.
Nella zona inferiore, a lato della
pedaliera, è ubicata la centralina plancia
porta strumenti.CENTRALINA VANO
MOTORE
52)
La centralina è ubicata sul lato destro
del vano motore. Per accedere ai
fusibili, procedere come segue:
Premere a fondo la vite A fig. 109;
contemporaneamente ruotare
lentamente la vite in senso antiorario,
fino ad incontrare resistenza (non
forzare oltre il limite);
rilasciare lentamente la vite;
l'avvenuta apertura è segnalata dalla
fuoriuscita, dalla propria sede,
dell'intera testa della vite;
rimuovere il coperchio B, facendolo
scorrere verso l'alto sulle guide laterali,
come indicato in figura.
Una volta sostituito il fusibile, procedere
come segue:
reinserire correttamente il coperchio
B nelle guide laterali della scatola;
farlo scorrere completamente
dall'alto verso il basso;
utilizzando il cacciavite in dotazione,
premere a fondo la vite A;
contemporaneamente ruotare
lentamente la vite in senso orario, fino
ad incontrare resistenza (non forzare
oltre il limite);
rilasciare lentamente la vite;
l'avvenuta chiusura è segnalata dal
fissaggio, nella propria sede, dell'intera
testa della vite.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul coperchio
della centralina.
107F0S0066
108F0S0677109F0S0606
131

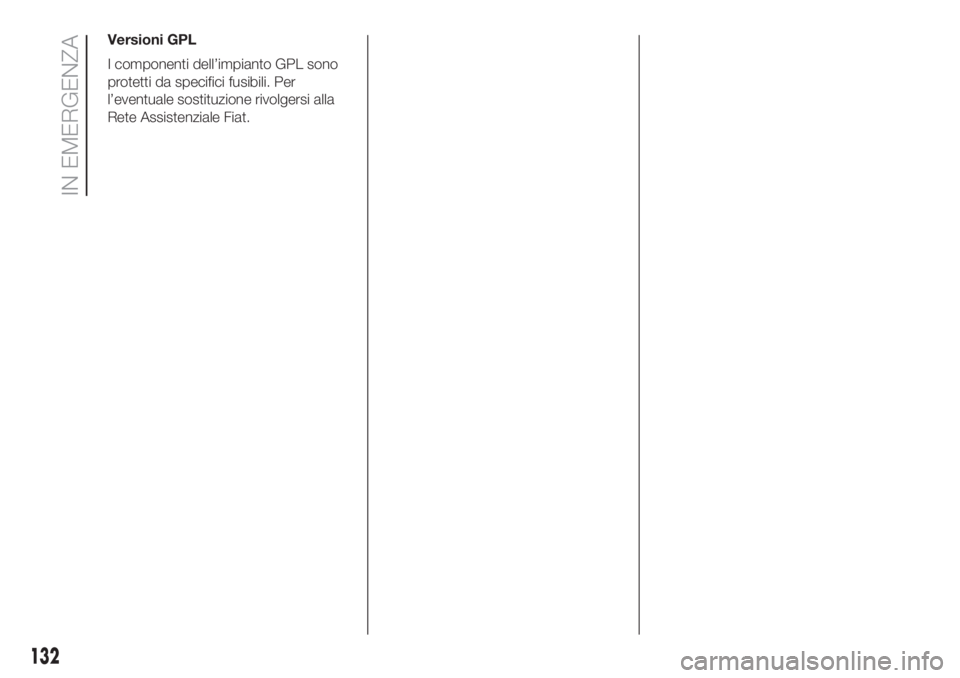

Versioni GPL
I componenti dell’impianto GPL sono
protetti da specifici fusibili. Per
l’eventuale sostituzione rivolgersi alla
Rete Assistenziale Fiat.
132
IN EMERGENZA

CENTRALINA PLANCIA PORTASTRUMENTI
UTILIZZATORI FUSIBILE AMPERE
Correttore assetto fari F13
5(*)
Presa diagnosi, autoradio, climatizzatore, EOBD F36 15
Interruttore luci stop, nodo quadro strumenti F37 5
Chiusura centralizzata porte F38 15
Pompa lavacristallo/lavalunotto F43 15
Alzacristallo lato guida F47 20
Alzacristallo lato passeggero F48 20
(*)(per versioni/mercati, dove previsto)
110F0S0172
133

UTILIZZATORI FUSIBILE AMPERE
Sensore parcheggio, retroilluminazione comandi, specchi elettrici F49 5
Climatizzatore, luci stop, frizione, tetto apribile elettrico, specchi
elettriciF51 7,5
Nodo quadro strumenti F53 5
134
IN EMERGENZA
