sett på pæreholderen i lampelinsen,
deretter setter du tilbake enheten og
påser at festefjæren låses.
51)
Nærlys
(Kun for POP-versjoner)
For å bytte lyspærer gjør som følger:
arbeide fra motorrommet for å fjerne
den beskyttende gummiproppen B
fig. 90
trykk på låseanordningen A fig. 95
og ta ut pæreholderen
fjern lyspæren som er trykkmontert,
og skift den ut
sett pæreholderen på plass igjen og
påse at den er korrekt låst
sett gummipluggen på plass igjen.Nærlys
(Unntatt POP-versjoner)
For å bytte lyspærer gjør som følger:
arbeide fra motorrommet for å fjerne
den beskyttende plastproppen B fig.
92 ved å dreie den mot klokken
koble fra kontakten A fig. 96 og
løsne på pæreholderfjæren
ta ut pæren og bytt den
fest pæren på plass og koble til
kontakten igjen
sett inn plastproppen ved å dreie
den med klokken.
Nærlys med gassutladningslamper
(Xenon)
(for versjoner/markeder hvor dette
finnes)
147)
Henvend deg til Fiats servicenett når de
må skiftes ut.
Fjernlys
Der det er beskyttelsesluken C fig. 97,
må du gå frem på følgende måte for
å skifte pæren:
sving hjulene helt til siden, åpne
beskyttelsesluken og ta så ut
gummiproppen D fig. 97.
frigjør pæreholderen fra fjærene på
siden A fig. 98 og ta den ut
94F0S035595F0S0053
96F0S0593
97F0S0051
119

monter den nye lyspæren igjen, og
la profilen av metalldelen sammenfalle
med sporene på lyskasterens
parabolske enhet. Trykk for å feste
pæreholderens klemmer
sett gummipluggen på plass igjen
lukk luken C.
MERK Hvis luken ikke finnes, anbefales
det at du henvender deg til Fiats
servicenett for å skifte pæren.
Posisjonslys / kjørelys
Der det er beskyttelsesluken C fig. 97,
må du gå frem på følgende måte for
å skifte pæren:
sving hjulene helt til siden, åpne
beskyttelsesluken og ta så ut
gummiproppen D fig. 97
drei pæreholderen B fig. 98 mot
klokken og trekk den ut
ta ut pæren og bytt den
sett lampeholderen B på plass igjen
ved å dreie den med klokken, og påse
at den låses riktig
sett gummipluggen på plass igjen
lukk luken C.
MERK Hvis luken ikke finnes, anbefales
det at du henvender deg til Fiats
servicenett for å skifte pæren.
Tåkelys
For å bytte tåkelysene, må du
henvende deg til Fiats servicenett.
LYSEENHETER BAK
De består av posisjonslys, bremselys
og blinklys. Ryggelysene og
tåkebaklysene er imidlertid plassert på
støtfangeren bak.
Lampenes plassering er som følger fig.
99:
C: posisjonslys/stopplys
D: blinklys.For å bytte en lyspære, gjør som følger:
åpne bagasjeromsdøren;
fjern de to festeskruene A fig. 100
og trekk lykteenheten rett ut uten å
dreie den
ta ut pæreholderen ved å løsne den
fra låsevingene B fig. 100
ta ut lyspærene ved å trykke forsiktig
og vri dem mot klokken.
RYGGELYS/ TÅKEBAKLYS
Der det er luken, må du gå frem på
følgende måte for å skifte pæren:
Arbeid fra innsiden av støtfangeren,
trykk på flikene A fig. 101 og ta av
det trykkmonterte dekselet.
koble fra den elektriske kontakten A
fig. 102
drei pæreholderen B fig. 102 mot
klokken og ta ut enheten
løsne på lyspæren og skift den ut
98F0S0054
99F0S0580
100F0S0579
120
I NØDSSITUASJONER

sett enheten med lyspære/
pæreholder B på plass igjen ved å dreie
den med klokken
koble den elektriske kontakten A til
igjen
sett dekselet på igjen og forsikre deg
om at den låses korrekt.
Hvis luken ikke finnes, må du gå inn fra
undersiden av den bakre støtfangeren
for å skifte pæren i ryggelyset og
tåkelyset fig. 103.TREDJE BREMSELYS
For å bytte en lyspære, gjør som følger:
fjern de to beskyttende proppene
og skru ut de to festeskruene A fig. 104
ta ut enheten
koble fra den elektriske kontakten B
fig. 105
trykk på festeanordningen C fig. 105
og åpne pæreholderen
ta ut lyspæren som skal byttes
(trykkmontert) og skift den ut
lukk pæreholderen og påse at
sperren er korrekt blokkert
stram de to festeskruene og sett inn
beskyttelsesproppene.
NUMMERSKILTLYS
For å bytte lysepærer gjør som følger:
trykk i punktet angitt av pilen fig. 106
og ta av det gjennomsiktige dekselet
101F0S0581
102F0S0582
103F0S0674
104F0S0058
105F0S0059
106F0S0139
121

skift lyspæren ved å løsne den fra
sidekontaktene
sett inn den nye pæren, og pass på
at den er riktig fastklemt mellom
kontaktene
sett tilslutt det gjennomsiktige
dekselet på plass igjen.
FORSIKTIG
143)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
144)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
145)Lyspærene skal bare skiftes når
motoren er slått av og kjøretøyet står slik at
det ikke utgjør noen fare for trafikken, og
arbeidet kan utføres i sikkerhet (se avsnittet
"Parkering"). Pass også på at motoren er
kald, for å unngå fare for brannskader.
146)Før du fortsetter med lampeskift, vent
til eksoskanalene er avkjølt: FARE FOR
FORBRENNINGER!
147)På grunn av forsyningsspenningen,
skal utskifting av en gassutladningslampe
(Xenon) bare utføres av spesialisert
personell: livsfare! Henvend deg til Fiats
servicenett.
FORSIKTIG
49)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
50)Vi anbefaler, hvis det er mulig, å la Fiats
servicenett utføre utskiftingen av
lyspærene. Riktig bruk og orientering av de
eksterne lysene er viktig for sikker kjøring
og for å unngå å pådra seg sanksjoner
som er fastsatt ved lov.
51)Intervensjonen må utføres i samsvar
med alle nødvendige forholdsregler for
å ikke skade karosseriet (det anbefales å
bruke et kort av stiv plast som er tykk nok).
SKIFTE SIKRINGER
148) 149) 150) 151) 152) 153)
DASHBOARDENS
STYREENHET
For å få tilgang til sikringene, ta av
dekselet A fig. 107 som er
trykkmontert.
Sikringen B på 5 A for avriming av de
utvendige speilene er plassert ved
diagnoseuttaket, som illustrert i fig. 108.
Instrumentpanelets styreenhet er
plassert nederst, på pedalsiden.
107F0S0066
122
I NØDSSITUASJONER

MOTORROMMETS
STYREENHET
52)
Styreenheten er plassert på høyre side i
motorrommet. For tilgang til sikringene,
gå frem som forklart nedenfor:
Trykk skruen A fig. 109 helt inn
drei samtidig sakte skruen
mot klokken til den møter motstand
(ikke vri den lenger enn nødvendig)
løsne sakte skruen
når den er åpnet vil hele skruens
hode komme ut
fjerne dekslet B, slik at det glir opp
på sideskinnene, som er vist på bilden.
Når sikringen er blitt bytt, gå frem
som forklart nedenfor:
sett tilbake lokk B i boksens
sideskinner
la den gli helt fra topp til bunn
ved hjelp av skrutrekkeren, trykk
ordentlig på skruen A
drei samtidig sakte skruen med
klokken til den møter motstand (ikke
tvinge den over grensen)
løsne sakte skruen
lukkingen signaliseres av at hele
skruens hode blir fiksert på plass.
Det tallet som identifiserer den
bestemte elektriske detaljen som
tilsvarer hver sikring er synlig på
sikringsboksens deksel.
LPG-versjoner
Delene til LPG-anlegget er beskyttet
med spesielle sikringer. Ved eventuell
utskifting, henvend deg til Fiats
servicenett.
108F0S0677109F0S0606
123

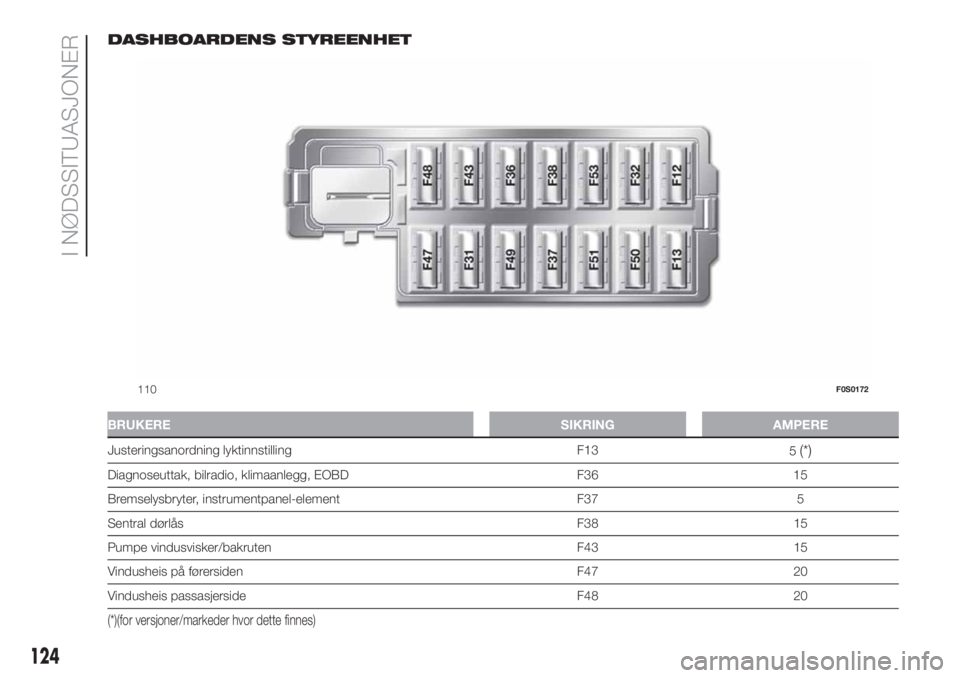

DASHBOARDENS STYREENHET
BRUKERE SIKRING AMPERE
Justeringsanordning lyktinnstilling F13
5(*)
Diagnoseuttak, bilradio, klimaanlegg, EOBD F36 15
Bremselysbryter, instrumentpanel-element F37 5
Sentral dørlås F38 15
Pumpe vindusvisker/bakruten F43 15
Vindusheis på førersiden F47 20
Vindusheis passasjerside F48 20
(*)(for versjoner/markeder hvor dette finnes)
110F0S0172
124
I NØDSSITUASJONER

BRUKERE SIKRING AMPERE
Parkeringssensor, bakbelyste betjeningskontroller, elektriske speil F49 5
Klimaanlegg, bremselys, clutch, elektrisk soltak, elektriske speil F51 7,5
Node instrumentpanel F53 5
125

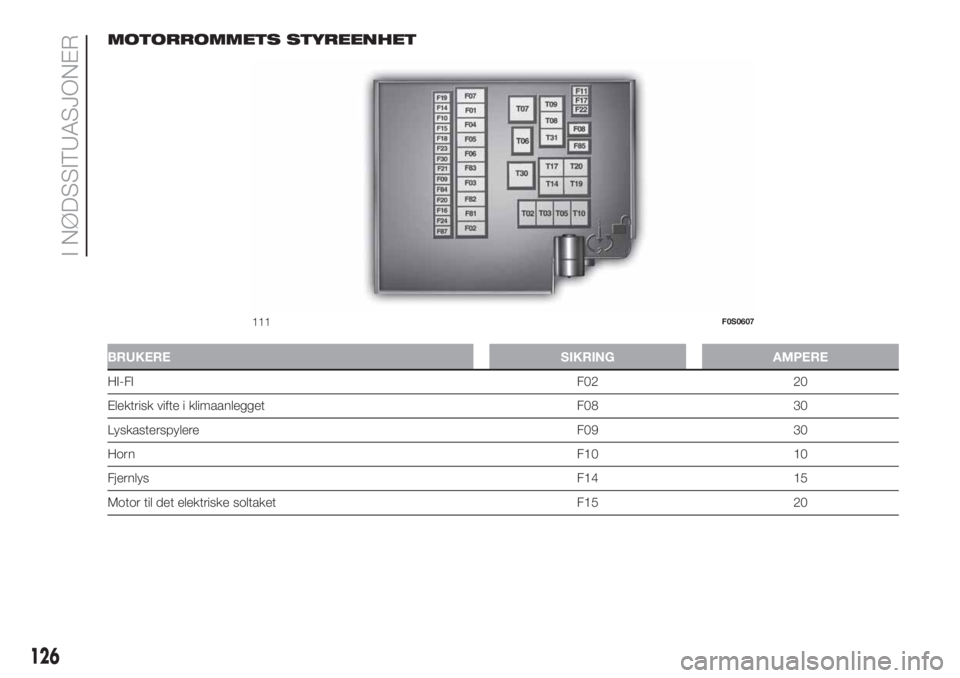

MOTORROMMETS STYREENHET
BRUKERE SIKRING AMPERE
HI-FIF02 20
Elektrisk vifte i klimaanlegget F08 30
Lyskasterspylere F09 30
HornF10 10
FjernlysF14 15
Motor til det elektriske soltaket F15 20
111F0S0607
