2020 FIAT 500 Drift- og vedlikeholdshåndbok (in Norwegian)

BLI KJENT MED DIN BIL
Her starter din prosedyre for å lære mer
om dit nye kjøretøy
Håndboka som du leser, beskriver
kjøretøyets konstruksjon og funksjon på
en enkel og direkte måte.
Jo høyere følsomhet, desto lavere er
mengden eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene.INSTRUMENTPANEL ...................... 8
NØKLENE ....................................... 10
STARTANORDNING ........................ 11
FIAT CODE-SYSTEMET .................. 12
DØRER ........................................... 12
SETER ............................................ 13
NAKKESTØTTE............................... 15
RATT ............................................... 16
BAKSPEIL ....................................... 17
EKSTERNE LYSEENHETER ............ 18
INNVENDIG LYS.............................. 20
RENGJØRE RUTENE ...................... 20
KLIMATISERING ............................. 23
VINDUSHEISER .............................. 27
TAK ................................................. 28
KALESJE ........................................ 29
BAGASJEROM ............................... 33
PANSER.......................................... 34
UTFØRELSE MED LPG-SYSTEM.... 35
7

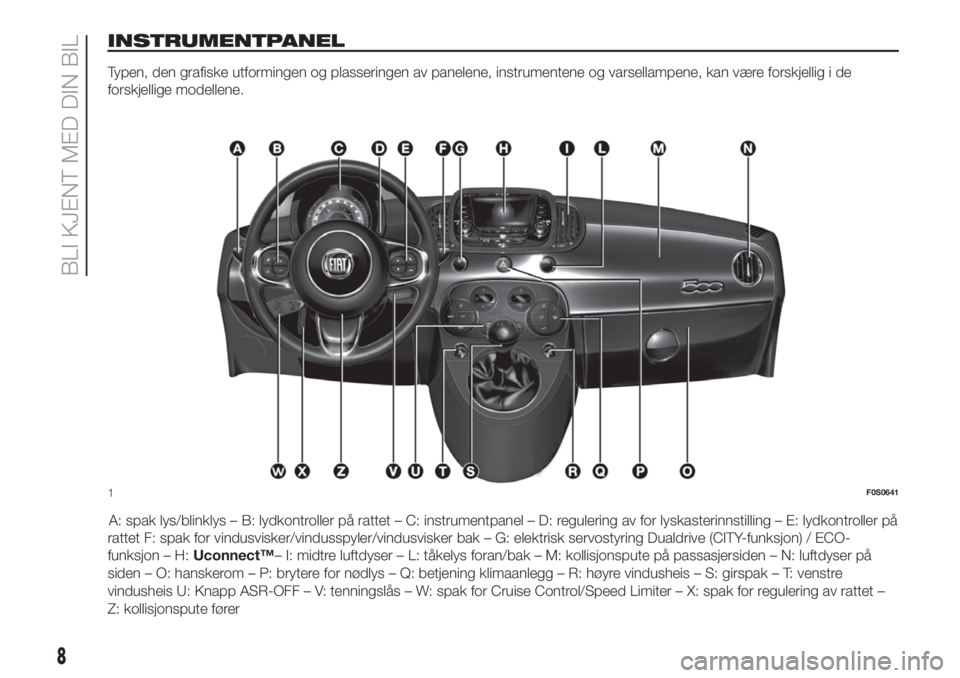

INSTRUMENTPANEL
Typen, den grafiske utformingen og plasseringen av panelene, instrumentene og varsellampene, kan være forskjellig i de
forskjellige modellene.
A: spak lys/blinklys – B: lydkontroller på rattet – C: instrumentpanel – D: regulering av for lyskasterinnstilling – E: lydkontroller på
rattet F: spak for vindusvisker/vindusspyler/vindusvisker bak – G: elektrisk servostyring Dualdrive (CITY-funksjon) / ECO-
funksjon – H:Uconnect™– I: midtre luftdyser – L: tåkelys foran/bak – M: kollisjonspute på passasjersiden – N: luftdyser på
siden – O: hanskerom – P: brytere for nødlys – Q: betjening klimaanlegg – R: høyre vindusheis – S: girspak – T: venstre
vindusheis U: Knapp ASR-OFF – V: tenningslås – W: spak for Cruise Control/Speed Limiter – X: spak for regulering av rattet –
Z: kollisjonspute fører
1F0S0641
8
BLI KJENT MED DIN BIL

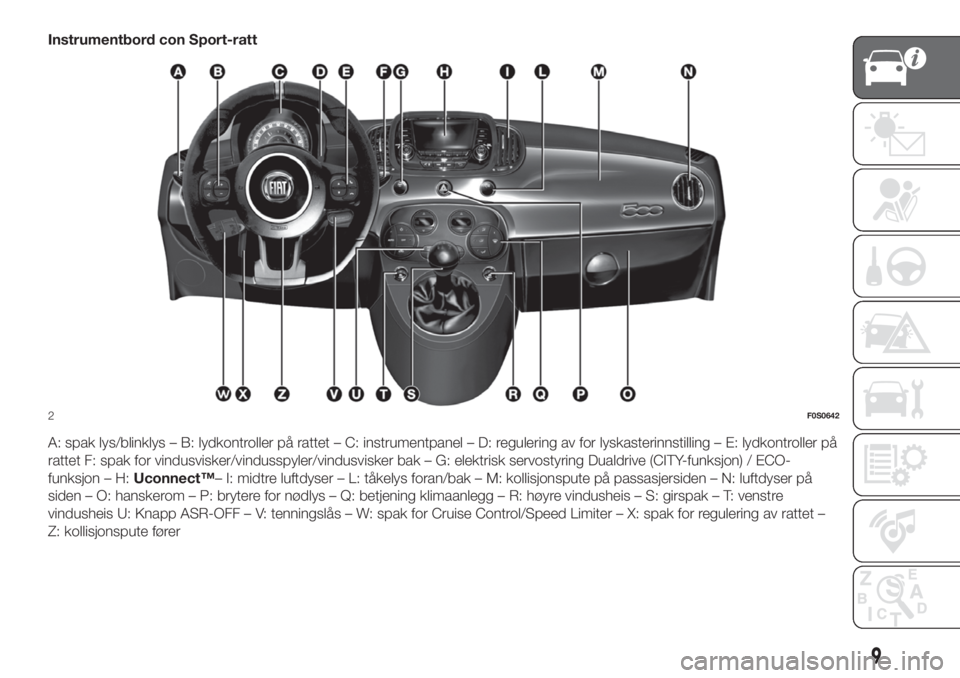

Instrumentbord con Sport-ratt
A: spak lys/blinklys – B: lydkontroller på rattet – C: instrumentpanel – D: regulering av for lyskasterinnstilling – E: lydkontroller på
rattet F: spak for vindusvisker/vindusspyler/vindusvisker bak – G: elektrisk servostyring Dualdrive (CITY-funksjon) / ECO-
funksjon – H:Uconnect™– I: midtre luftdyser – L: tåkelys foran/bak – M: kollisjonspute på passasjersiden – N: luftdyser på
siden – O: hanskerom – P: brytere for nødlys – Q: betjening klimaanlegg – R: høyre vindusheis – S: girspak – T: venstre
vindusheis U: Knapp ASR-OFF – V: tenningslås – W: spak for Cruise Control/Speed Limiter – X: spak for regulering av rattet –
Z: kollisjonspute fører
2F0S0642
9

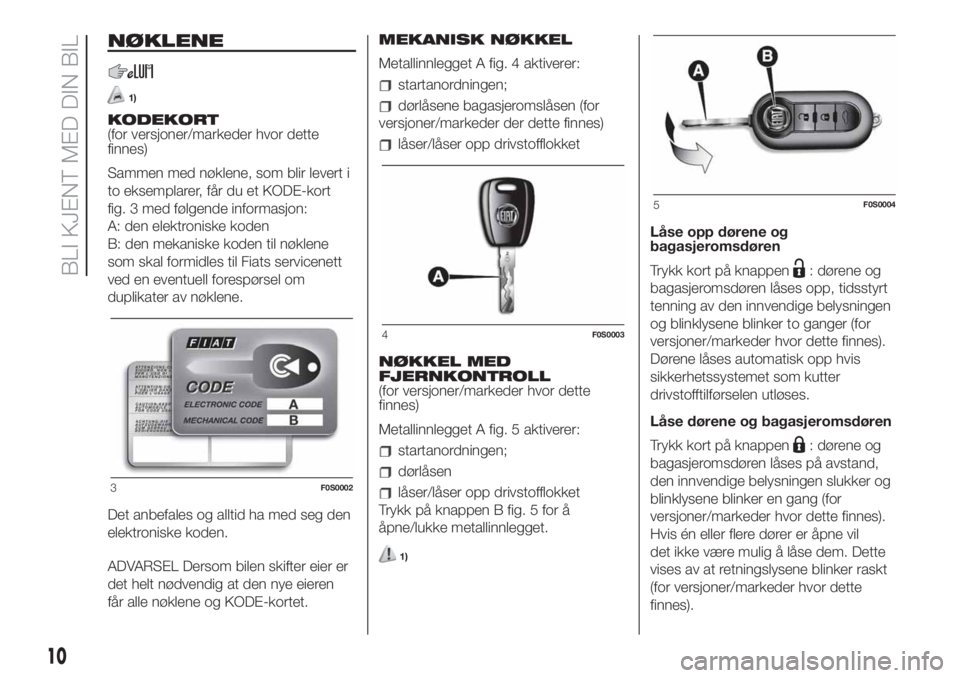

NØKLENE
1)
KODEKORT
(for versjoner/markeder hvor dette
finnes)
Sammen med nøklene, som blir levert i
to eksemplarer, får du et KODE-kort
fig. 3 med følgende informasjon:
A: den elektroniske koden
B: den mekaniske koden til nøklene
som skal formidles til Fiats servicenett
ved en eventuell forespørsel om
duplikater av nøklene.
Det anbefales og alltid ha med seg den
elektroniske koden.
ADVARSEL Dersom bilen skifter eier er
det helt nødvendig at den nye eieren
får alle nøklene og KODE-kortet.MEKANISK NØKKEL
Metallinnlegget A fig. 4 aktiverer:
startanordningen;
dørlåsene bagasjeromslåsen (for
versjoner/markeder der dette finnes)
låser/låser opp drivstofflokket
NØKKEL MED
FJERNKONTROLL
(for versjoner/markeder hvor dette
finnes)
Metallinnlegget A fig. 5 aktiverer:
startanordningen;
dørlåsen
låser/låser opp drivstofflokket
Trykk på knappen B fig. 5 for å
åpne/lukke metallinnlegget.
1)
Låse opp dørene og
bagasjeromsdøren
Trykk kort på knappen
: dørene og
bagasjeromsdøren låses opp, tidsstyrt
tenning av den innvendige belysningen
og blinklysene blinker to ganger (for
versjoner/markeder hvor dette finnes).
Dørene låses automatisk opp hvis
sikkerhetssystemet som kutter
drivstofftilførselen utløses.
Låse dørene og bagasjeromsdøren
Trykk kort på knappen
: dørene og
bagasjeromsdøren låses på avstand,
den innvendige belysningen slukker og
blinklysene blinker en gang (for
versjoner/markeder hvor dette finnes).
Hvis én eller flere dører er åpne vil
det ikke være mulig å låse dem. Dette
vises av at retningslysene blinker raskt
(for versjoner/markeder hvor dette
finnes).
3F0S0002
4F0S0003
5F0S0004
10
BLI KJENT MED DIN BIL

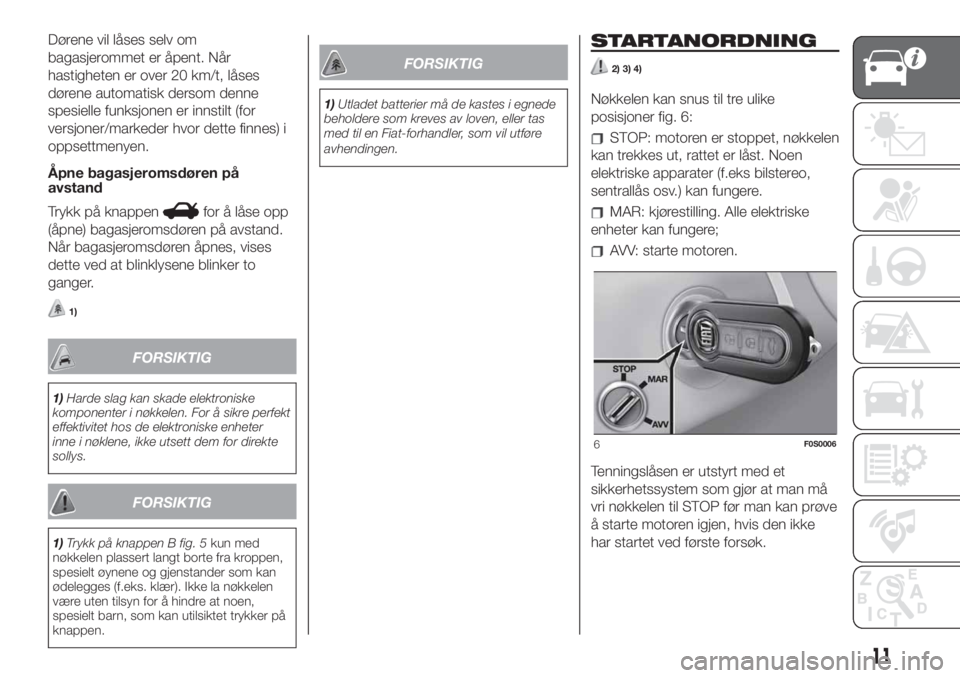

Dørene vil låses selv om
bagasjerommet er åpent. Når
hastigheten er over 20 km/t, låses
dørene automatisk dersom denne
spesielle funksjonen er innstilt (for
versjoner/markeder hvor dette finnes) i
oppsettmenyen.
Åpne bagasjeromsdøren på
avstand
Trykk på knappen
for å låse opp
(åpne) bagasjeromsdøren på avstand.
Når bagasjeromsdøren åpnes, vises
dette ved at blinklysene blinker to
ganger.
1)
FORSIKTIG
1)Harde slag kan skade elektroniske
komponenter i nøkkelen. For å sikre perfekt
effektivitet hos de elektroniske enheter
inne i nøklene, ikke utsett dem for direkte
sollys.
FORSIKTIG
1)Trykk på knappen B fig. 5kun med
nøkkelen plassert langt borte fra kroppen,
spesielt øynene og gjenstander som kan
ødelegges (f.eks. klær). Ikke la nøkkelen
være uten tilsyn for å hindre at noen,
spesielt barn, som kan utilsiktet trykker på
knappen.
FORSIKTIG
1)Utladet batterier må de kastes i egnede
beholdere som kreves av loven, eller tas
med til en Fiat-forhandler, som vil utføre
avhendingen.
STARTANORDNING
2) 3) 4)
Nøkkelen kan snus til tre ulike
posisjoner fig. 6:
STOP: motoren er stoppet, nøkkelen
kan trekkes ut, rattet er låst. Noen
elektriske apparater (f.eks bilstereo,
sentrallås osv.) kan fungere.
MAR: kjørestilling. Alle elektriske
enheter kan fungere;
AVV: starte motoren.
Tenningslåsen er utstyrt med et
sikkerhetssystem som gjør at man må
vri nøkkelen til STOP før man kan prøve
å starte motoren igjen, hvis den ikke
har startet ved første forsøk.
6F0S0006
11

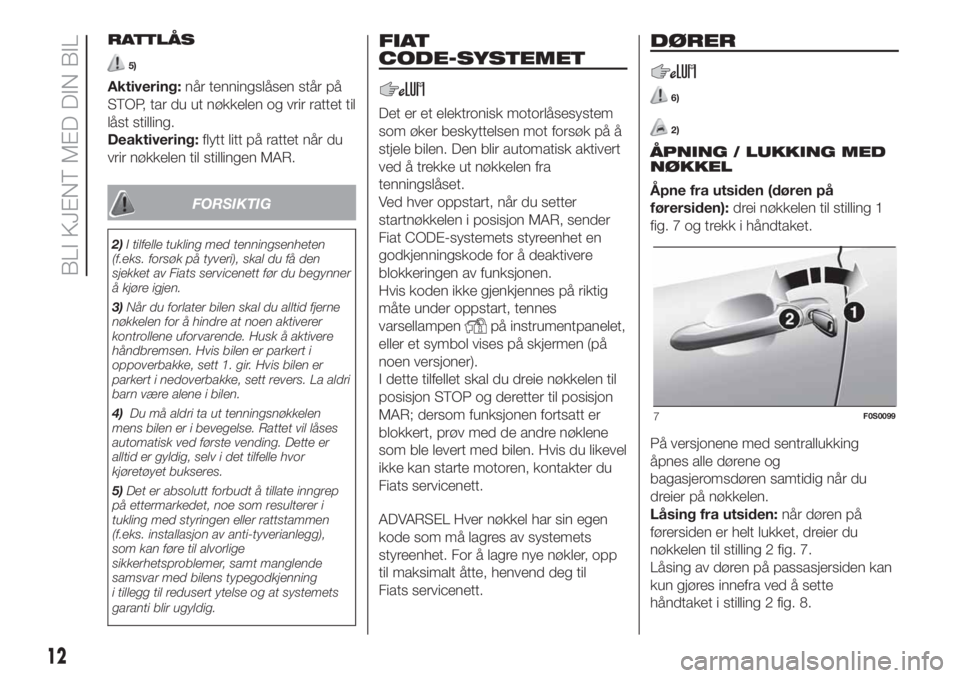

RATTLÅS
5)
Aktivering:når tenningslåsen står på
STOP, tar du ut nøkkelen og vrir rattet til
låst stilling.
Deaktivering:flytt litt på rattet når du
vrir nøkkelen til stillingen MAR.
FORSIKTIG
2)I tilfelle tukling med tenningsenheten
(f.eks. forsøk på tyveri), skal du få den
sjekket av Fiats servicenett før du begynner
å kjøre igjen.
3)Når du forlater bilen skal du alltid fjerne
nøkkelen for å hindre at noen aktiverer
kontrollene uforvarende. Husk å aktivere
håndbremsen. Hvis bilen er parkert i
oppoverbakke, sett 1. gir. Hvis bilen er
parkert i nedoverbakke, sett revers. La aldri
barn være alene i bilen.
4)Du må aldri ta ut tenningsnøkkelen
mens bilen er i bevegelse. Rattet vil låses
automatisk ved første vending. Dette er
alltid er gyldig, selv i det tilfelle hvor
kjøretøyet bukseres.
5)Det er absolutt forbudt å tillate inngrep
på ettermarkedet, noe som resulterer i
tukling med styringen eller rattstammen
(f.eks. installasjon av anti-tyverianlegg),
som kan føre til alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning
i tillegg til redusert ytelse og at systemets
garanti blir ugyldig.
FIAT
CODE-SYSTEMET
Det er et elektronisk motorlåsesystem
som øker beskyttelsen mot forsøk på å
stjele bilen. Den blir automatisk aktivert
ved å trekke ut nøkkelen fra
tenningslåset.
Ved hver oppstart, når du setter
startnøkkelen i posisjon MAR, sender
Fiat CODE-systemets styreenhet en
godkjenningskode for å deaktivere
blokkeringen av funksjonen.
Hvis koden ikke gjenkjennes på riktig
måte under oppstart, tennes
varsellampen
på instrumentpanelet,
eller et symbol vises på skjermen (på
noen versjoner).
I dette tilfellet skal du dreie nøkkelen til
posisjon STOP og deretter til posisjon
MAR; dersom funksjonen fortsatt er
blokkert, prøv med de andre nøklene
som ble levert med bilen. Hvis du likevel
ikke kan starte motoren, kontakter du
Fiats servicenett.
ADVARSEL Hver nøkkel har sin egen
kode som må lagres av systemets
styreenhet. For å lagre nye nøkler, opp
til maksimalt åtte, henvend deg til
Fiats servicenett.
DØRER
6)
2)
ÅPNING / LUKKING MED
NØKKEL
Åpne fra utsiden (døren på
førersiden):drei nøkkelen til stilling 1
fig. 7 og trekk i håndtaket.
På versjonene med sentrallukking
åpnes alle dørene og
bagasjeromsdøren samtidig når du
dreier på nøkkelen.
Låsing fra utsiden:når døren på
førersiden er helt lukket, dreier du
nøkkelen til stilling 2 fig. 7.
Låsing av døren på passasjersiden kan
kun gjøres innefra ved å sette
håndtaket i stilling 2 fig. 8.
7F0S0099
12
BLI KJENT MED DIN BIL

På versjonene med sentrallukking låses
alle dørene og bagasjeromsdøren
samtidig når du dreier på nøkkelen.

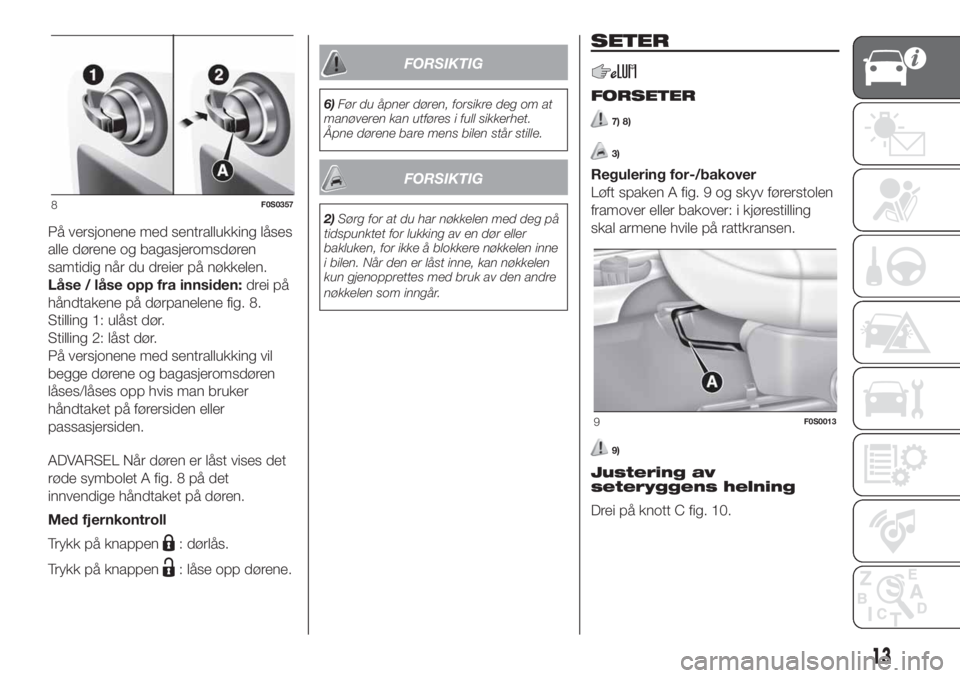

Låse / låse opp fra innsiden:drei på
håndtakene på dørpanelene fig. 8.
Stilling 1: ulåst dør.
Stilling 2: låst dør.
På versjonene med sentrallukking vil
begge dørene og bagasjeromsdøren
låses/låses opp hvis man bruker
håndtaket på førersiden eller
passasjersiden.
ADVARSEL Når døren er låst vises det
røde symbolet A fig. 8 på det
innvendige håndtaket på døren.
Med fjernkontroll
Trykk på knappen
: dørlås.
Trykk på knappen
: låse opp dørene.
FORSIKTIG
6)Før du åpner døren, forsikre deg om at
manøveren kan utføres i full sikkerhet.
Åpne dørene bare mens bilen står stille.
FORSIKTIG
2)Sørg for at du har nøkkelen med deg på
tidspunktet for lukking av en dør eller
bakluken, for ikke å blokkere nøkkelen inne
i bilen. Når den er låst inne, kan nøkkelen
kun gjenopprettes med bruk av den andre
nøkkelen som inngår.
SETER
FORSETER
7) 8)
3)
Regulering for-/bakover
Løft spaken A fig. 9 og skyv førerstolen
framover eller bakover: i kjørestilling
skal armene hvile på rattkransen.
9)

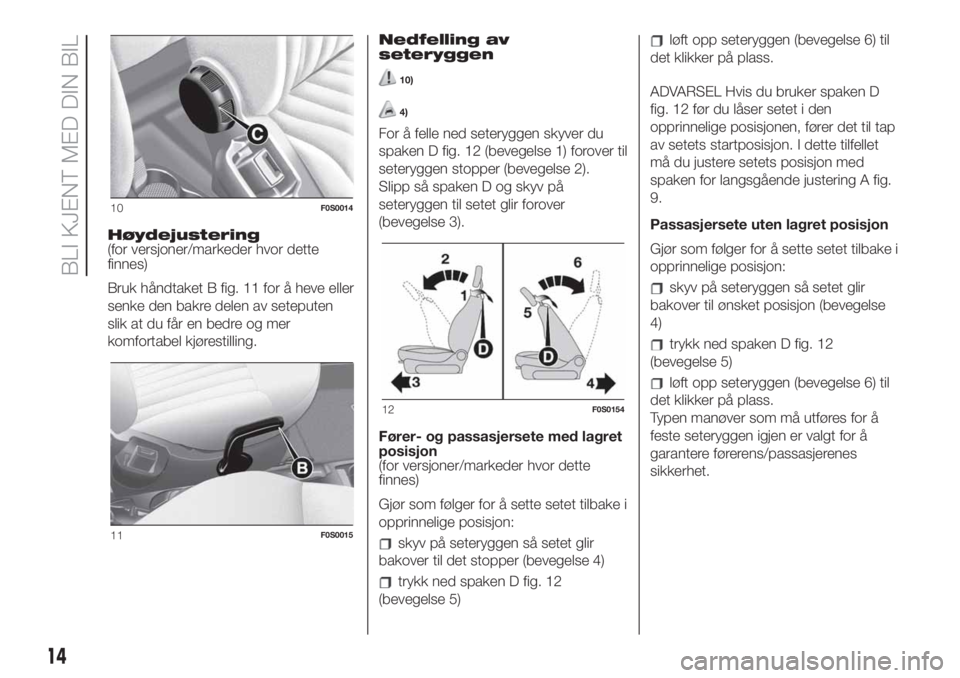

Justering av
seteryggens helning
Drei på knott C fig. 10.
8F0S0357
9F0S0013
13

Høydejustering
(for versjoner/markeder hvor dette
finnes)
Bruk håndtaket B fig. 11 for å heve eller
senke den bakre delen av seteputen
slik at du får en bedre og mer
komfortabel kjørestilling.Nedfelling av
seteryggen
10)
4)
For å felle ned seteryggen skyver du
spaken D fig. 12 (bevegelse 1) forover til
seteryggen stopper (bevegelse 2).
Slipp så spaken D og skyv på
seteryggen til setet glir forover
(bevegelse 3).
Fører- og passasjersete med lagret
posisjon
(for versjoner/markeder hvor dette
finnes)
Gjør som følger for å sette setet tilbake i
opprinnelige posisjon:
skyv på seteryggen så setet glir
bakover til det stopper (bevegelse 4)
trykk ned spaken D fig. 12
(bevegelse 5)
løft opp seteryggen (bevegelse 6) til
det klikker på plass.
ADVARSEL Hvis du bruker spaken D
fig. 12 før du låser setet i den
opprinnelige posisjonen, fører det til tap
av setets startposisjon. I dette tilfellet
må du justere setets posisjon med
spaken for langsgående justering A fig.
9.
Passasjersete uten lagret posisjon
Gjør som følger for å sette setet tilbake i
opprinnelige posisjon:
skyv på seteryggen så setet glir
bakover til ønsket posisjon (bevegelse
4)
trykk ned spaken D fig. 12
(bevegelse 5)
løft opp seteryggen (bevegelse 6) til
det klikker på plass.
Typen manøver som må utføres for å
feste seteryggen igjen er valgt for å
garantere førerens/passasjerenes
sikkerhet.
10F0S0014
11F0S0015
12F0S0154
14
BLI KJENT MED DIN BIL
