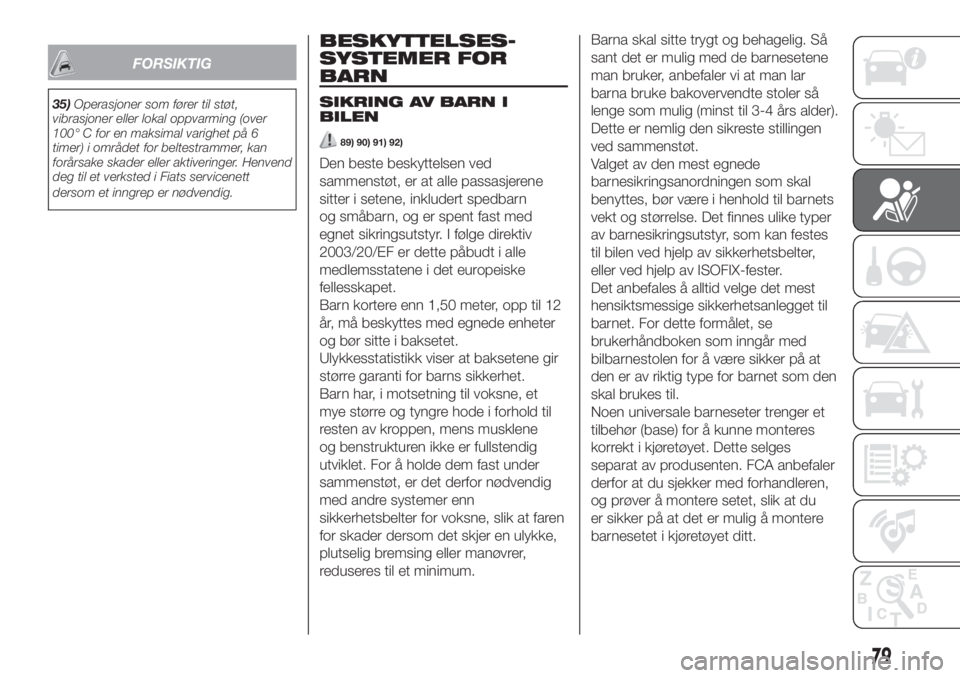

FORSIKTIG
35)Operasjoner som fører til støt,
vibrasjoner eller lokal oppvarming (over
100° C for en maksimal varighet på 6
timer) i området for beltestrammer, kan
forårsake skader eller aktiveringer. Henvend
deg til et verksted i Fiats servicenett
dersom et inngrep er nødvendig.
BESKYTTELSES-
SYSTEMER FOR
BARN
SIKRING AV BARN I
BILEN
89) 90) 91) 92)
Den beste beskyttelsen ved
sammenstøt, er at alle passasjerene
sitter i setene, inkludert spedbarn
og småbarn, og er spent fast med
egnet sikringsutstyr. I følge direktiv
2003/20/EF er dette påbudt i alle
medlemsstatene i det europeiske
fellesskapet.
Barn kortere enn 1,50 meter, opp til 12
år, må beskyttes med egnede enheter
og bør sitte i baksetet.
Ulykkesstatistikk viser at baksetene gir
større garanti for barns sikkerhet.
Barn har, i motsetning til voksne, et
mye større og tyngre hode i forhold til
resten av kroppen, mens musklene
og benstrukturen ikke er fullstendig
utviklet. For å holde dem fast under
sammenstøt, er det derfor nødvendig
med andre systemer enn
sikkerhetsbelter for voksne, slik at faren
for skader dersom det skjer en ulykke,
plutselig bremsing eller manøvrer,
reduseres til et minimum.Barna skal sitte trygt og behagelig. Så
sant det er mulig med de barnesetene
man bruker, anbefaler vi at man lar
barna bruke bakovervendte stoler så
lenge som mulig (minst til 3-4 års alder).
Dette er nemlig den sikreste stillingen
ved sammenstøt.
Valget av den mest egnede
barnesikringsanordningen som skal
benyttes, bør være i henhold til barnets
vekt og størrelse. Det finnes ulike typer
av barnesikringsutstyr, som kan festes
til bilen ved hjelp av sikkerhetsbelter,
eller ved hjelp av ISOFIX-fester.
Det anbefales å alltid velge det mest
hensiktsmessige sikkerhetsanlegget til
barnet. For dette formålet, se
brukerhåndboken som inngår med
bilbarnestolen for å være sikker på at
den er av riktig type for barnet som den
skal brukes til.
Noen universale barneseter trenger et
tilbehør (base) for å kunne monteres
korrekt i kjøretøyet. Dette selges
separat av produsenten. FCA anbefaler
derfor at du sjekker med forhandleren,
og prøver å montere setet, slik at du
er sikker på at det er mulig å montere
barnesetet i kjøretøyet ditt.
79

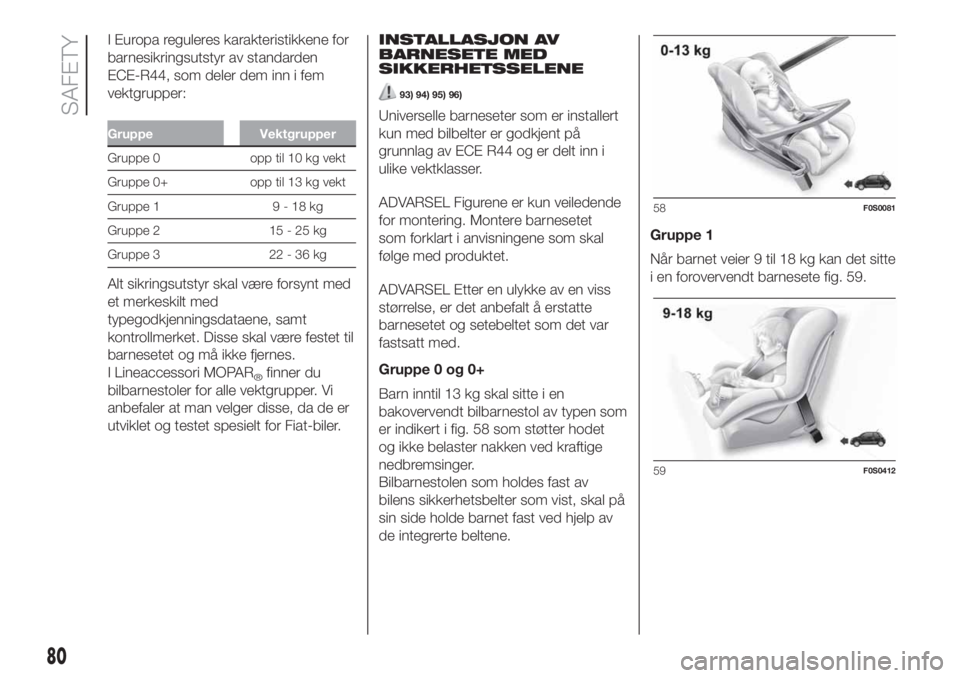

I Europa reguleres karakteristikkene for
barnesikringsutstyr av standarden
ECE-R44, som deler dem inn i fem
vektgrupper:
Gruppe Vektgrupper
Gruppe 0 opp til 10 kg vekt
Gruppe 0+ opp til 13 kg vekt
Gruppe 1 9 - 18 kg
Gruppe 2 15 - 25 kg
Gruppe 3 22 - 36 kg
Alt sikringsutstyr skal være forsynt med
et merkeskilt med
typegodkjenningsdataene, samt
kontrollmerket. Disse skal være festet til
barnesetet og må ikke fjernes.
I Lineaccessori MOPAR
®finner du
bilbarnestoler for alle vektgrupper. Vi
anbefaler at man velger disse, da de er
utviklet og testet spesielt for Fiat-biler.INSTALLASJON AV
BARNESETE MED
SIKKERHETSSELENE
93) 94) 95) 96)
Universelle barneseter som er installert
kun med bilbelter er godkjent på
grunnlag av ECE R44 og er delt inn i
ulike vektklasser.
ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet
som forklart i anvisningene som skal
følge med produktet.
ADVARSEL Etter en ulykke av en viss
størrelse, er det anbefalt å erstatte
barnesetet og setebeltet som det var
fastsatt med.
Gruppe 0 og 0+
Barn inntil 13 kg skal sitte i en
bakovervendt bilbarnestol av typen som
er indikert i fig. 58 som støtter hodet
og ikke belaster nakken ved kraftige
nedbremsinger.
Bilbarnestolen som holdes fast av
bilens sikkerhetsbelter som vist, skal på
sin side holde barnet fast ved hjelp av
de integrerte beltene.Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt barnesete fig. 59.
58F0S0081
59F0S0412
80
SAFETY

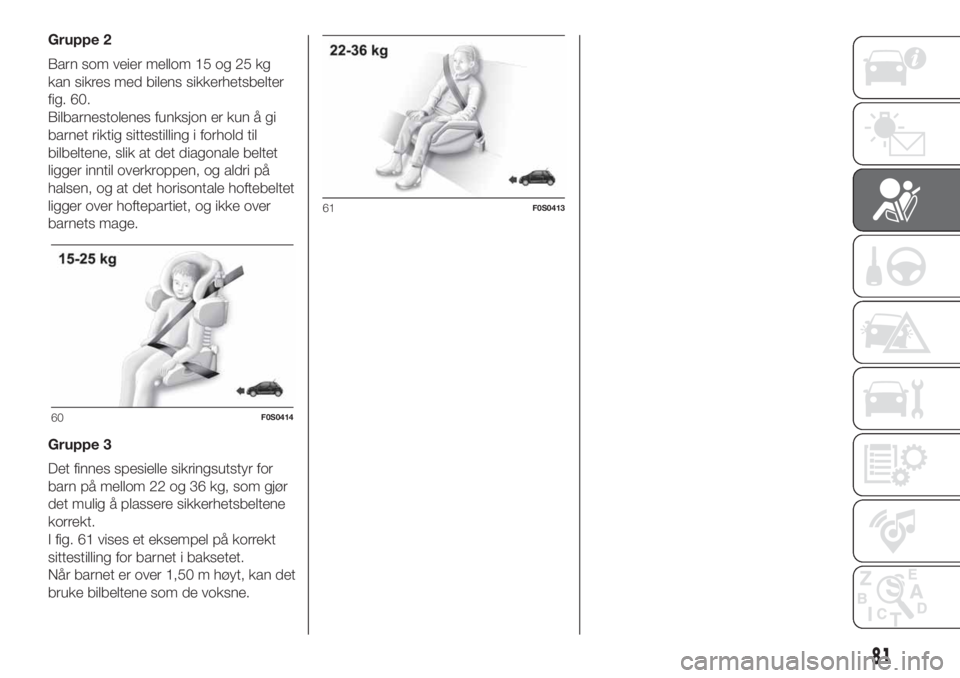

Gruppe 2
Barn som veier mellom 15 og 25 kg
kan sikres med bilens sikkerhetsbelter
fig. 60.
Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.
Gruppe 3
Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.
I fig. 61 vises et eksempel på korrekt
sittestilling for barnet i baksetet.
Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne.
60F0S0414
61F0S0413
81

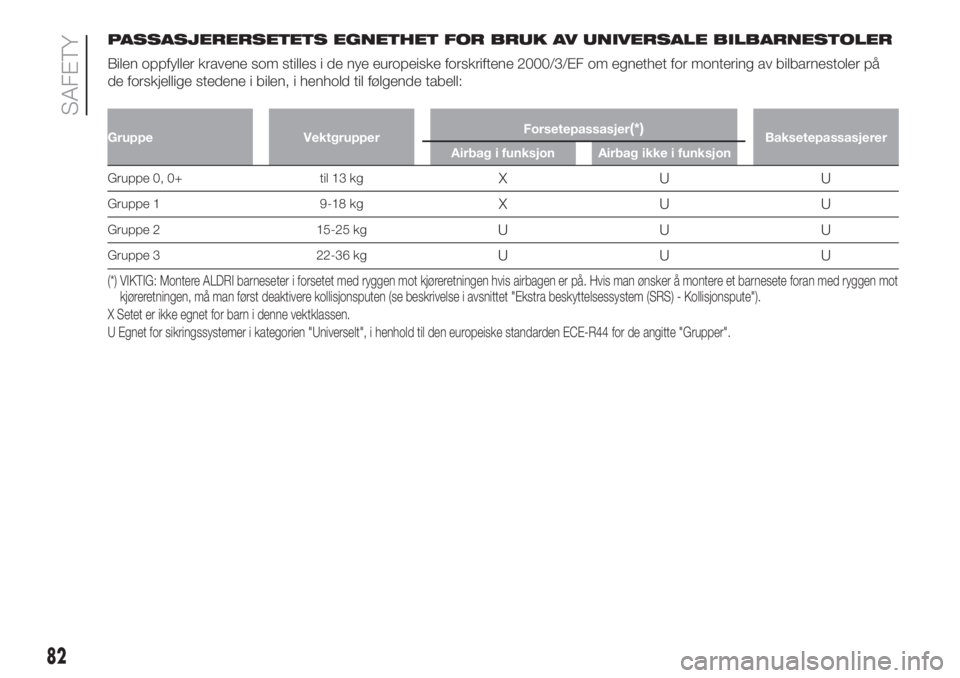

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALE BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av bilbarnestoler på
de forskjellige stedene i bilen, i henhold til følgende tabell:
Gruppe VektgrupperForsetepassasjer(*)Baksetepassasjerer
Airbag i funksjon Airbag ikke i funksjon
Gruppe 0, 0+ til 13 kgXUU
Gruppe 1 9-18 kgXUU
Gruppe 2 15-25 kgUUU
Gruppe 3 22-36 kgUUU
(*) VIKTIG: Montere ALDRI barneseter i forsetet med ryggen mot kjøreretningen hvis airbagen er på. Hvis man ønsker å montere et barnesete foran med ryggen mot
kjøreretningen, må man først deaktivere kollisjonsputen (se beskrivelse i avsnittet "Ekstra beskyttelsessystem (SRS) - Kollisjonspute").
X Setet er ikke egnet for barn i denne vektklassen.
U Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden ECE-R44 for de angitte "Grupper".
82
SAFETY

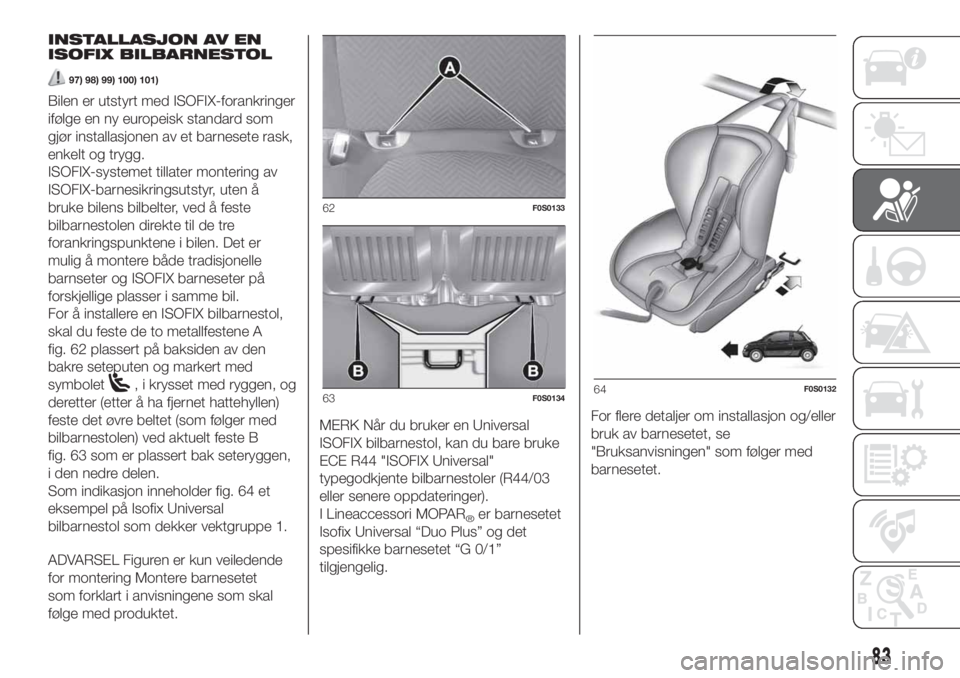

INSTALLASJON AV EN
ISOFIX BILBARNESTOL
97) 98) 99) 100) 101)
Bilen er utstyrt med ISOFIX-forankringer
ifølge en ny europeisk standard som
gjør installasjonen av et barnesete rask,
enkelt og trygg.
ISOFIX-systemet tillater montering av
ISOFIX-barnesikringsutstyr, uten å
bruke bilens bilbelter, ved å feste
bilbarnestolen direkte til de tre
forankringspunktene i bilen. Det er
mulig å montere både tradisjonelle
barnseter og ISOFIX barneseter på
forskjellige plasser i samme bil.
For å installere en ISOFIX bilbarnestol,
skal du feste de to metallfestene A
fig. 62 plassert på baksiden av den
bakre seteputen og markert med
symbolet
, i krysset med ryggen, og
deretter (etter å ha fjernet hattehyllen)
feste det øvre beltet (som følger med
bilbarnestolen) ved aktuelt feste B
fig. 63 som er plassert bak seteryggen,
i den nedre delen.
Som indikasjon inneholder fig. 64 et
eksempel på Isofix Universal
bilbarnestol som dekker vektgruppe 1.
ADVARSEL Figuren er kun veiledende
for montering Montere barnesetet
som forklart i anvisningene som skal
følge med produktet.MERK Når du bruker en Universal
ISOFIX bilbarnestol, kan du bare bruke
ECE R44 "ISOFIX Universal"
typegodkjente bilbarnestoler (R44/03
eller senere oppdateringer).
I Lineaccessori MOPAR
®er barnesetet
Isofix Universal “Duo Plus” og det
spesifikke barnesetet “G 0/1”
tilgjengelig.For flere detaljer om installasjon og/eller
bruk av barnesetet, se
"Bruksanvisningen" som følger med
barnesetet.
62F0S0133
63F0S013464F0S0132
83

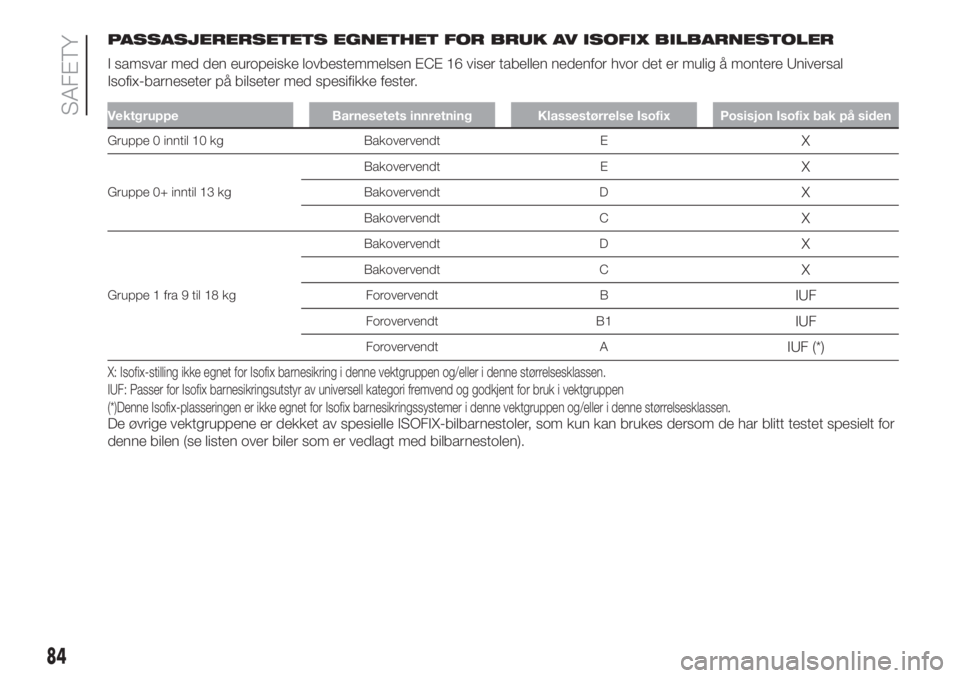

PASSASJERERSETETS EGNETHET FOR BRUK AV ISOFIX BILBARNESTOLER
I samsvar med den europeiske lovbestemmelsen ECE 16 viser tabellen nedenfor hvor det er mulig å montere Universal
Isofix-barneseter på bilseter med spesifikke fester.
Vektgruppe Barnesetets innretning Klassestørrelse Isofix Posisjon Isofix bak på siden
Gruppe 0 inntil 10 kg Bakovervendt EX
Gruppe 0+ inntil 13 kgBakovervendt E
X
Bakovervendt DX
Bakovervendt CX
Gruppe 1 fra 9 til 18 kgBakovervendt D
X
Bakovervendt CX
Forovervendt BIUF
Forovervendt B1IUF
Forovervendt AIUF (*)
X: Isofix-stilling ikke egnet for Isofix barnesikring i denne vektgruppen og/eller i denne størrelsesklassen.
IUF: Passer for Isofix barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen
(*)Denne Isofix-plasseringen er ikke egnet for Isofix barnesikringssystemer i denne vektgruppen og/eller i denne størrelsesklassen.
De øvrige vektgruppene er dekket av spesielle ISOFIX-bilbarnestoler, som kun kan brukes dersom de har blitt testet spesielt for
denne bilen (se listen over biler som er vedlagt med bilbarnestolen).
84
SAFETY

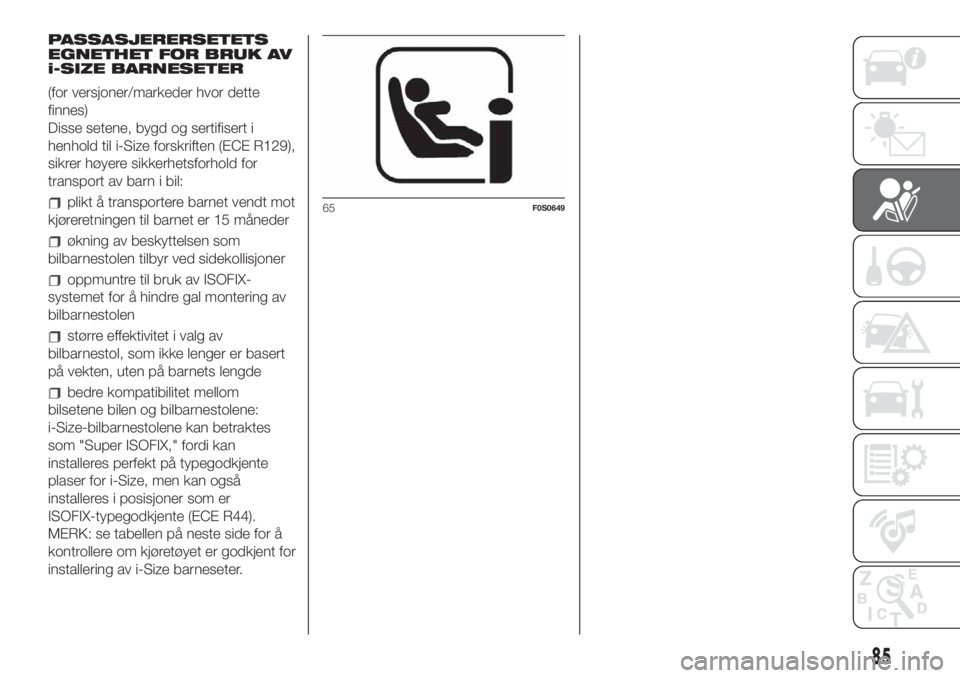

PASSASJERERSETETS
EGNETHET FOR BRUK AV
i-SIZE BARNESETER
(for versjoner/markeder hvor dette
finnes)
Disse setene, bygd og sertifisert i
henhold til i-Size forskriften (ECE R129),
sikrer høyere sikkerhetsforhold for
transport av barn i bil:
plikt å transportere barnet vendt mot
kjøreretningen til barnet er 15 måneder
økning av beskyttelsen som
bilbarnestolen tilbyr ved sidekollisjoner
oppmuntre til bruk av ISOFIX-
systemet for å hindre gal montering av
bilbarnestolen
større effektivitet i valg av
bilbarnestol, som ikke lenger er basert
på vekten, uten på barnets lengde
bedre kompatibilitet mellom
bilsetene bilen og bilbarnestolene:
i-Size-bilbarnestolene kan betraktes
som "Super ISOFIX," fordi kan
installeres perfekt på typegodkjente
plaser for i-Size, men kan også
installeres i posisjoner som er
ISOFIX-typegodkjente (ECE R44).
MERK: se tabellen på neste side for å
kontrollere om kjøretøyet er godkjent for
installering av i-Size barneseter.
65F0S0649
85

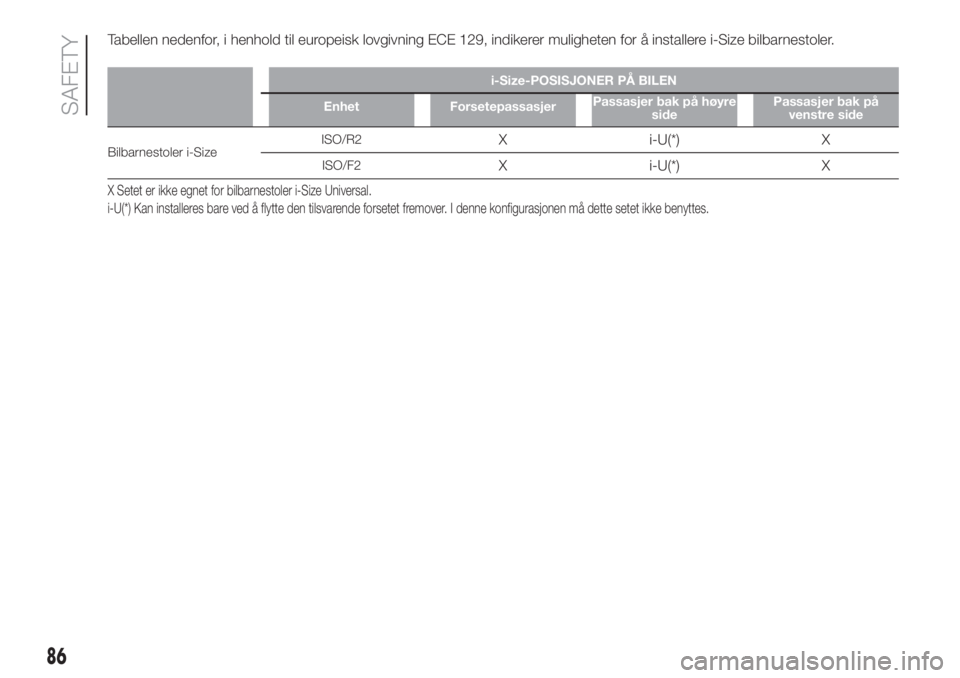

Tabellen nedenfor, i henhold til europeisk lovgivning ECE 129, indikerer muligheten for å installere i-Size bilbarnestoler.
i-Size-POSISJONER PÅ BILEN
Enhet ForsetepassasjerPassasjer bak på høyre
sidePassasjer bak på
venstre side
Bilbarnestoler i-SizeISO/R2X i-U(*) X
ISO/F2X i-U(*) X
X Setet er ikke egnet for bilbarnestoler i-Size Universal.
i-U(*) Kan installeres bare ved å flytte den tilsvarende forsetet fremover. I denne konfigurasjonen må dette setet ikke benyttes.
