2020 FIAT 500 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Αισθητήραςπαρκαρίσματος,οπίσθιος φωτισμόςπλήκτρων,
ηλεκτρικοί καθρέφτεςF49 5
Σύστημα κλιματισμού,φώτα στοπ,τριβή,συρόμενη ηλεκτρική
οροφή,ηλεκτρικοί καθρέφτεςF51 7,5
Κόμβος Πίνακα ΟργάνωνF53 5
143

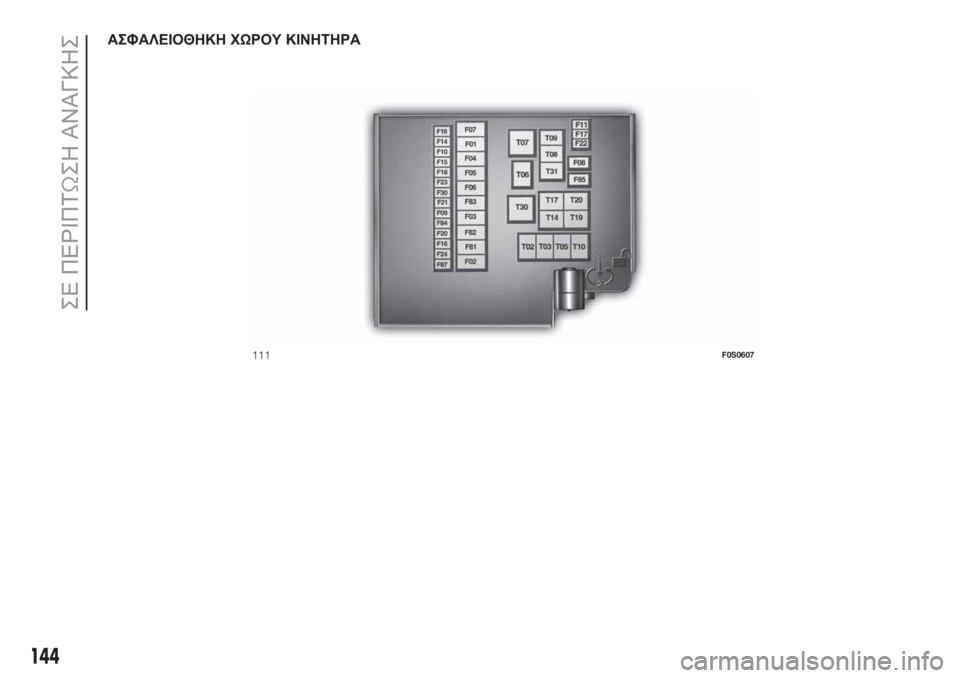

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
111F0S0607
144
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

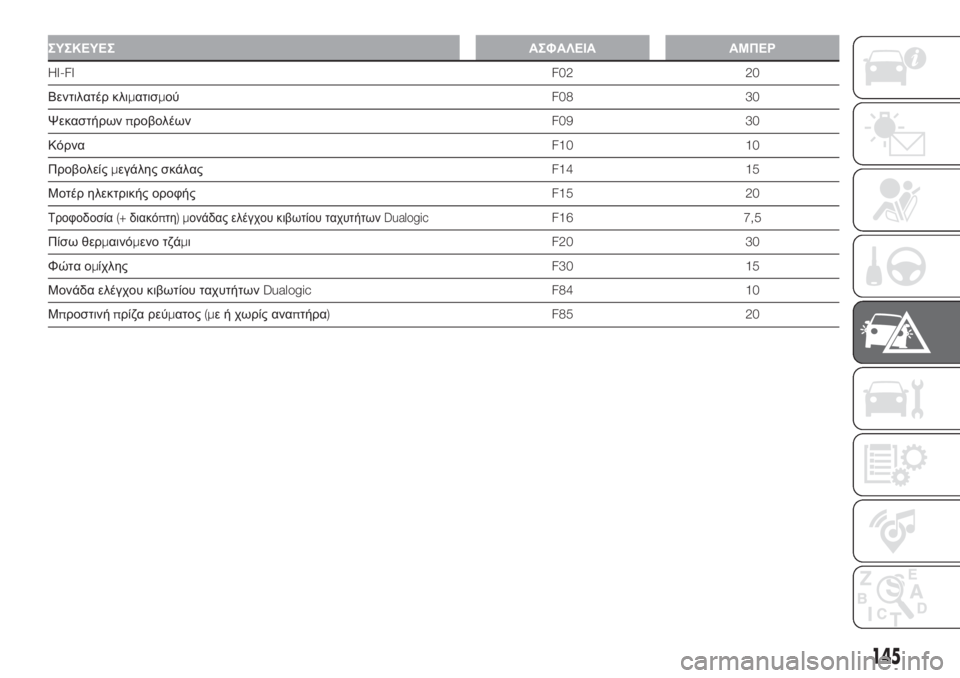

ΣΥΣΚΕΥΕΣΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
HI-FIF02 20
Βεντιλατέρ κλιματισμούF08 30
ΨεκαστήρωνπροβολέωνF09 30
ΚόρναF10 10
Προβολείςμεγάλης σκάλαςF14 15
Μοτέρ ηλεκτρικής οροφήςF15 20
Τροφοδοσία(+διακόπτη)μονάδας ελέγχου κιβωτίου ταχυτήτωνDualogicF16 7,5
Πίσω θερμαινόμενο τζάμιF20 30
Φώτα ομίχληςF30 15
Μονάδα ελέγχου κιβωτίου ταχυτήτωνDualogic F84 10
Μπροστινήπρίζα ρεύματος(με ή χωρίς αναπτήρα) F85 20
145

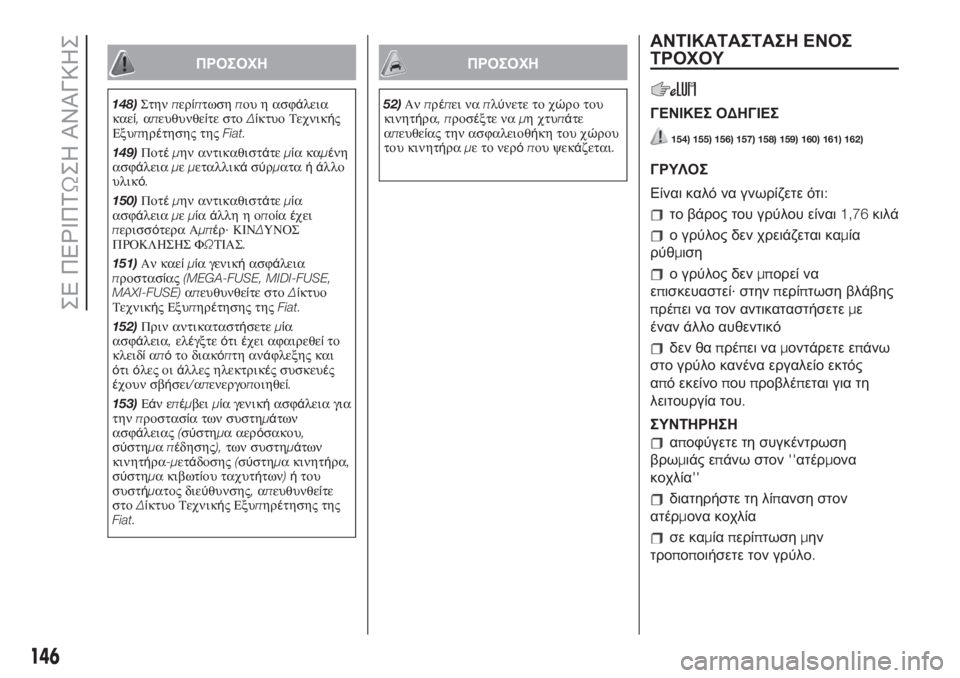

ΠΡΟΣΟΧΗ
148)Στηνπερίπτωσηπου η ασφάλεια
καεί,απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
149)Ποτέμην αντικαθιστάτεμίακαμένη
ασφάλειαμεμεταλλικάσύρματαήάλλο
υλικό.
150)Ποτέμην αντικαθιστάτεμία
ασφάλειαμεμίαάλληηοποίαέχει
περισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ
.
151)Αν καείμία γενικήασφάλεια
προστασίας(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE)απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςFiat.
152)Πριν αντικαταστήσετεμία
ασφάλεια,ελέγξτεότιέχει αφαιρεθείτο
κλειδίαπότο διακόπτη ανάφλεξης και
ότιόλες οιάλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
153)Εάνεπέμβειμία γενικήασφάλεια για
τηνπροστασία των συστημάτων
ασφάλειας(σύστημα αερόσακου,
σύστημαπέδησης),των συστημάτων
κινητήρα-μετάδοσης(σύστημα κινητήρα,
σύστημα κιβωτίου ταχυτήτων)ήτου
συστήματος διεύθυνσης,απευθυνθείτε
στοΔίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
ΠΡΟΣΟΧΗ
52)Ανπρέπει ναπλύνετε το χώρο του
κινητήρα,προσέξτε ναμη χτυπάτε
απευθείας την ασφαλειοθήκη του χώρου
του κινητήραμετονερόπου ψεκάζεται.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
154) 155) 156) 157) 158) 159) 160) 161) 162)
ΓΡΥΛΟΣ
Είναι καλό να γνωρίζετε ότι:
το βάρος του γρύλου είναι1,76κιλά
ο γρύλος δεν χρειάζεται καμία
ρύθμιση
ο γρύλος δενμπορεί να
επισκευαστεί·στηνπερίπτωση βλάβης
πρέπει να τον αντικαταστήσετεμε
έναν άλλο αυθεντικό
δεν θαπρέπει ναμοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός
από εκείνοπουπροβλέπεται για τη
λειτουργία του.
ΣΥΝΤΗΡΗΣΗ
αποφύγετε τη συγκέντρωση
βρωμιάς επάνω στον''ατέρμονα
κοχλία''
διατηρήστε τη λίπανση στον
ατέρμονα κοχλία
σε καμίαπερίπτωσημην
τροποποιήσετε τον γρύλο.
146
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

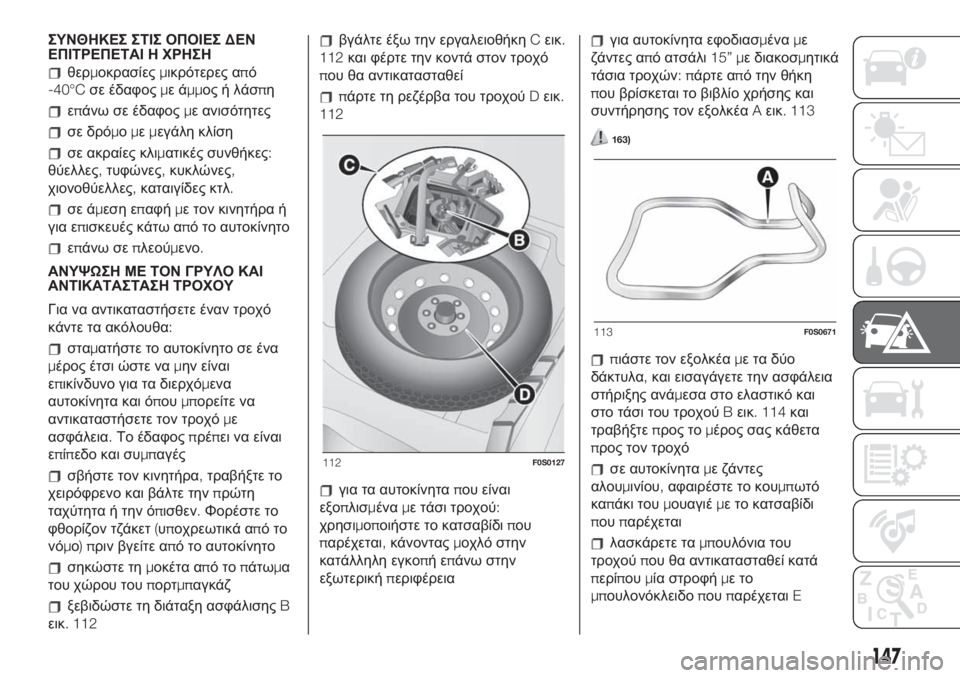

ΣΥΝΘΗΚΕΣ ΣΤΙΣ ΟΠΟΙΕΣΔΕΝ
ΕΠΙΤΡΕΠΕΤΑΙ Η ΧΡΗΣΗ
θερμοκρασίεςμικρότερες από
-40°Cσε έδαφοςμεάμμος ή λάσπη
επάνω σε έδαφοςμε ανισότητες
σε δρόμομεμεγάλη κλίση
σε ακραίες κλιματικές συνθήκες:
θύελλες,τυφώνες,κυκλώνες,
χιονοθύελλες,καταιγίδες κτλ.
σε άμεση επαφήμε τον κινητήρα ή
για επισκευές κάτω από το αυτοκίνητο
επάνω σεπλεούμενο.
ΑΝΥΨΩΣΗ ΜΕ ΤΟΝ ΓΡΥΛΟ ΚΑΙ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΡΟΧΟΥ
Για να αντικαταστήσετε έναν τροχό
κάντε τα ακόλουθα:
σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε ναμην είναι
επικίνδυνο για τα διερχόμενα
αυτοκίνητα και όπουμπορείτε να
αντικαταστήσετε τον τροχόμε
ασφάλεια.Το έδαφοςπρέπει να είναι
επίπεδο και συμπαγές
σβήστε τον κινητήρα,τραβήξτε το
χειρόφρενο και βάλτε τηνπρώτη
ταχύτητα ή την όπισθεν.Φορέστε το
φθορίζον τζάκετ(υποχρεωτικά απότο
νόμο)πριν βγείτε από το αυτοκίνητο
σηκώστε τημοκέτα απότοπάτωμα
του χώρου τουπορτμπαγκάζ
ξεβιδώστε τη διάταξη ασφάλισηςB
εικ. 112
βγάλτε έξω την εργαλειοθήκηCεικ.
112και φέρτε την κοντά στον τροχό
που θα αντικατασταθεί
πάρτε τη ρεζέρβα του τροχούDεικ.
112
για τα αυτοκίνηταπου είναι
εξοπλισμέναμε τάσι τροχού:
χρησιμοποιήστε το κατσαβίδιπου
παρέχεται,κάνονταςμοχλό στην
κατάλληλη εγκοπήεπάνω στην
εξωτερικήπεριφέρεια
για αυτοκίνητα εφοδιασμέναμε
ζάντες από ατσάλι15” με διακοσμητικά
τάσια τροχών:πάρτε από την θήκη
που βρίσκεται το βιβλίο χρήσης και
συντήρησης τον εξολκέαAεικ. 113
163)
πιάστε τον εξολκέαμεταδύο
δάκτυλα,και εισαγάγετε την ασφάλεια
στήριξης ανάμεσα στο ελαστικό και
στο τάσι του τροχούBεικ. 114και
τραβήξτεπρος τομέρος σας κάθετα
προς τον τροχό
σε αυτοκίνηταμε ζάντες
αλουμινίου,αφαιρέστε το κουμπωτό
καπάκι τουμουαγιέμε το κατσαβίδι
πουπαρέχεται
λασκάρετε ταμπουλόνια του
τροχούπου θα αντικατασταθεί κατά
περίπουμία στροφήμετο
μπουλονόκλειδοπουπαρέχεταιE
112F0S0127
113F0S0671
147

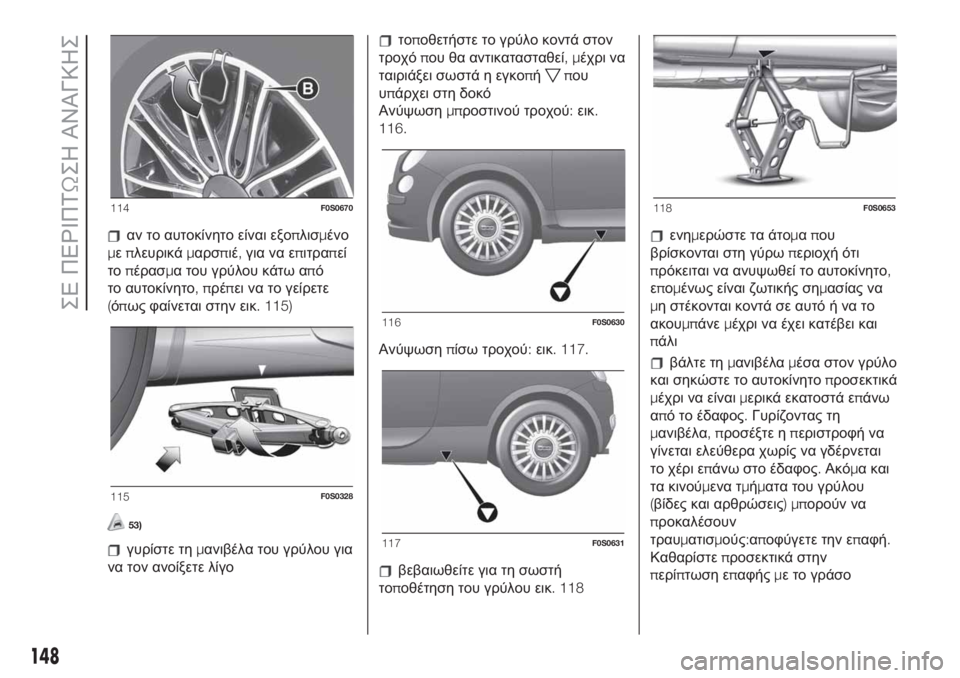

αν το αυτοκίνητο είναι εξοπλισμένο
μεπλευρικάμαρσπιέ,για να επιτραπεί
τοπέρασμα του γρύλου κάτω από
το αυτοκίνητο,πρέπει να το γείρετε
(όπως φαίνεται στην εικ. 115)
53)
γυρίστε τημανιβέλα του γρύλου για
να τον ανοίξετε λίγο
τοποθετήστε το γρύλο κοντά στον
τροχόπου θα αντικατασταθεί,μέχρι να
ταιριάξει σωστά η εγκοπή
που
υπάρχει στη δοκό
Ανύψωσημπροστινού τροχού:εικ.
116.
Ανύψωσηπίσω τροχού:εικ. 117.
βεβαιωθείτε για τη σωστή
τοποθέτηση του γρύλου εικ. 118
ενημερώστε τα άτομαπου
βρίσκονται στη γύρωπεριοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο,
επομένως είναι ζωτικής σημασίας να
μη στέκονται κοντά σε αυτό ή να το
ακουμπάνεμέχρι να έχει κατέβει και
πάλι
βάλτε τημανιβέλαμέσα στον γρύλο
και σηκώστε το αυτοκίνητοπροσεκτικά
μέχρι να είναιμερικά εκατοστά επάνω
από το έδαφος.Γυρίζοντας τη
μανιβέλα,προσέξτε ηπεριστροφή να
γίνεται ελεύθερα χωρίς να γδέρνεται
το χέρι επάνω στο έδαφος.Ακόμα και
τα κινούμενα τμήματα του γρύλου
(βίδες και αρθρώσεις)μπορούν να
προκαλέσουν
τραυματισμούς:αποφύγετε την επαφή.
Καθαρίστεπροσεκτικά στην
περίπτωση επαφήςμε το γράσο
114F0S0670
115F0S0328
116F0S0630
117F0S0631
118F0S0653
148
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

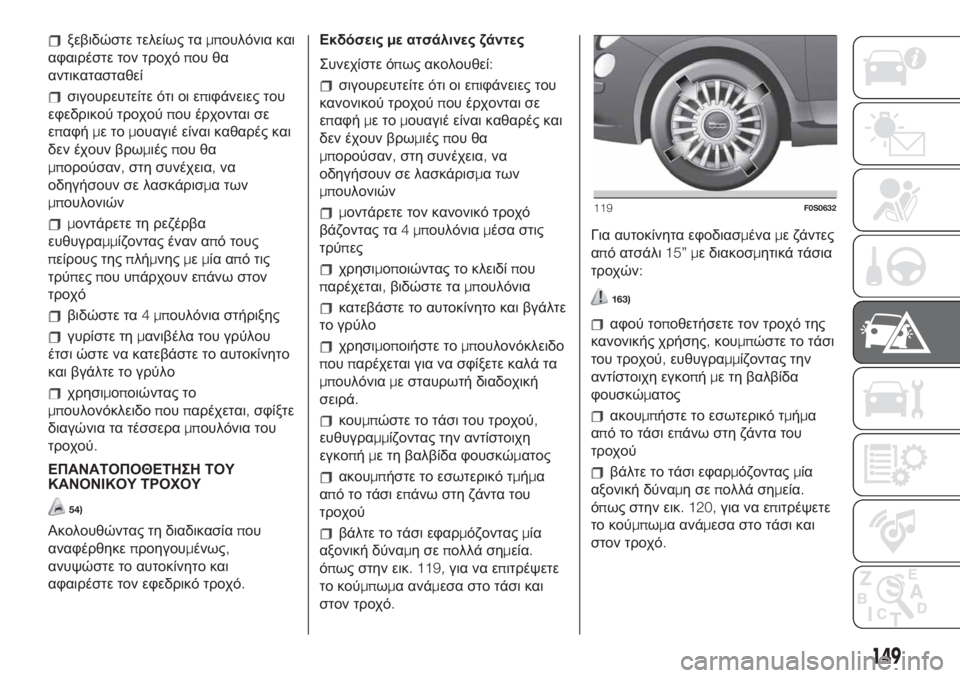

ξεβιδώστε τελείως ταμπουλόνια και
αφαιρέστε τον τροχόπου θα
αντικατασταθεί
σιγουρευτείτε ότι οι επιφάνειες του
εφεδρικού τροχούπου έρχονται σε
επαφήμετομουαγιέ είναι καθαρές και
δεν έχουν βρωμιέςπου θα
μπορούσαν,στη συνέχεια,να
οδηγήσουν σε λασκάρισμα των
μπουλονιών
μοντάρετε τη ρεζέρβα
ευθυγραμμίζοντας έναν από τους
πείρους τηςπλήμνηςμεμία από τις
τρύπεςπου υπάρχουν επάνω στον
τροχό
βιδώστε τα4μπουλόνια στήριξης
γυρίστε τημανιβέλα του γρύλου
έτσι ώστε να κατεβάστε το αυτοκίνητο
και βγάλτε το γρύλο
χρησιμοποιώντας το
μπουλονόκλειδοπουπαρέχεται,σφίξτε
διαγώνια τα τέσσεραμπουλόνια του
τροχού.
ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ ΤΟΥ
ΚΑΝΟΝΙΚΟΥ ΤΡΟΧΟΥ
54)
Ακολουθώντας τη διαδικασίαπου
αναφέρθηκεπροηγουμένως,
ανυψώστε το αυτοκίνητο και
αφαιρέστε τον εφεδρικό τροχό.Εκδόσειςμε ατσάλινες ζάντες
Συνεχίστε όπως ακολουθεί:
σιγουρευτείτε ότι οι επιφάνειες του
κανονικού τροχούπου έρχονται σε
επαφήμετομουαγιέ είναι καθαρές και
δεν έχουν βρωμιέςπου θα
μπορούσαν,στη συνέχεια,να
οδηγήσουν σε λασκάρισμα των
μπουλονιών
μοντάρετε τον κανονικό τροχό
βάζοντας τα4μπουλόνιαμέσα στις
τρύπες
χρησιμοποιώντας το κλειδίπου
παρέχεται,βιδώστε ταμπουλόνια
κατεβάστε το αυτοκίνητο και βγάλτε
το γρύλο
χρησιμοποιήστε τομπουλονόκλειδο
πουπαρέχεται για να σφίξετε καλά τα
μπουλόνιαμε σταυρωτή διαδοχική
σειρά.
κουμπώστε το τάσι του τροχού,
ευθυγραμμίζοντας την αντίστοιχη
εγκοπήμε τη βαλβίδα φουσκώματος
ακουμπήστε το εσωτερικό τμήμα
από το τάσι επάνω στη ζάντα του
τροχού
βάλτε το τάσι εφαρμόζονταςμία
αξονική δύναμησεπολλά σημεία.
όπως στην εικ. 119,για να επιτρέψετε
το κούμπωμα ανάμεσα στο τάσι και
στον τροχό.Για αυτοκίνητα εφοδιασμέναμε ζάντες
από ατσάλι15” με διακοσμητικά τάσια
τροχών:
163)
αφού τοποθετήσετε τον τροχό της
κανονικής χρήσης,κουμπώστε το τάσι
του τροχού,ευθυγραμμίζοντας την
αντίστοιχη εγκοπήμε τη βαλβίδα
φουσκώματος
ακουμπήστε το εσωτερικό τμήμα
από το τάσι επάνω στη ζάντα του
τροχού
βάλτε το τάσι εφαρμόζονταςμία
αξονική δύναμησεπολλά σημεία.
όπως στην εικ. 120,για να επιτρέψετε
το κούμπωμα ανάμεσα στο τάσι και
στον τροχό.
119F0S0632
149

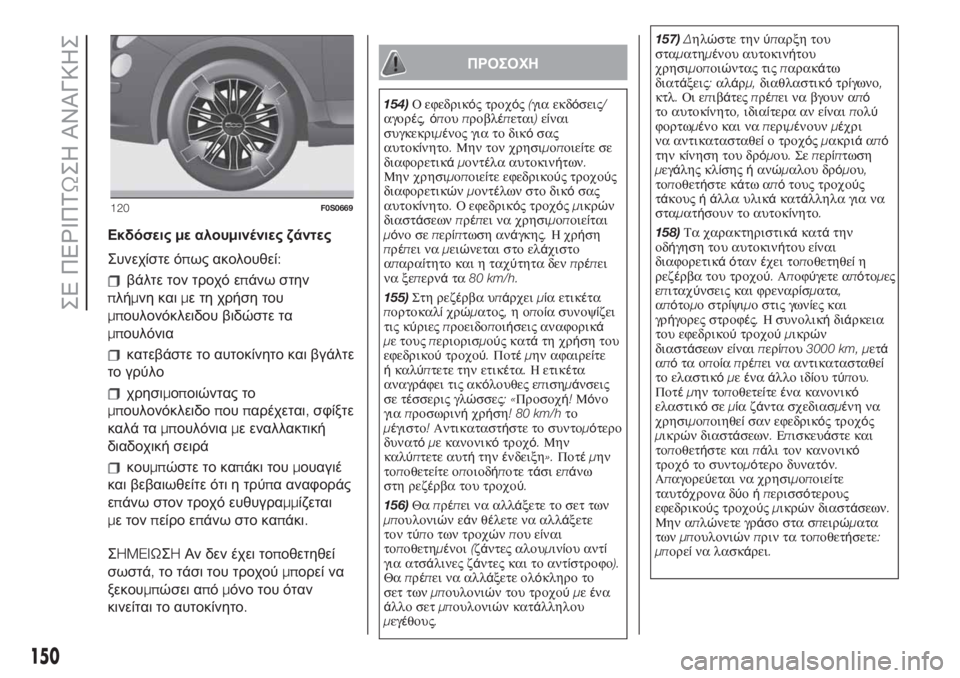

Εκδόσειςμε αλουμινένιες ζάντες
Συνεχίστε όπως ακολουθεί:
βάλτε τον τροχό επάνω στην
πλήμνη καιμε τη χρήση του
μπουλονόκλειδου βιδώστε τα
μπουλόνια
κατεβάστε το αυτοκίνητο και βγάλτε
το γρύλο
χρησιμοποιώντας το
μπουλονόκλειδοπουπαρέχεται,σφίξτε
καλά ταμπουλόνιαμε εναλλακτική
διαδοχική σειρά
κουμπώστε το καπάκι τουμουαγιέ
και βεβαιωθείτε ότι η τρύπα αναφοράς
επάνω στον τροχό ευθυγραμμίζεται
με τονπείρο επάνω στο καπάκι.
ΣHMEIΩΣHΑν δεν έχει τοποθετηθεί
σωστά,το τάσι του τροχούμπορεί να
ξεκουμπώσει απόμόνο του όταν
κινείται το αυτοκίνητο.
ΠΡΟΣΟΧΗ
154)Ο εφεδρικός τροχός(για εκδόσεις/
αγορές,όπουπροβλέπεται)είναι
συγκεκριμένος για το δικόσας
αυτοκίνητο.Μην τον χρησιμοποιείτε σε
διαφορετικάμοντέλα αυτοκινήτων.
Μην χρησιμοποιείτε εφεδρικούς τροχούς
διαφορετικώνμοντέλων στο δικόσας
αυτοκίνητο.Ο εφεδρικός τροχόςμικρών
διαστάσεωνπρέπει να χρησιμοποιείται
μ
όνο σεπερίπτωση ανάγκης.Ηχρήση
πρέπει ναμειώνεται στο ελάχιστο
απαραίτητο και η ταχύτητα δενπρέπει
να ξεπερνάτα80 km/h.
155)Στη ρεζέρβα υπάρχειμία ετικέτα
πορτοκαλίχρώματος,ηοποία συνοψίζει
τις κύριεςπροειδοποιήσεις αναφορικά
με τουςπεριορισμούς κατάτη χρήση του
εφεδρικούτροχού.Ποτέμην αφαιρεί
τε
ήκαλύπτετε την ετικέτα.Η ετικέτα
αναγράφει τις ακόλουθες επισημάνσεις
σε τέσσερις γλώσσες:«Προσοχή!Μόνο
γιαπροσωρινήχρήση! 80 km/hτο
μέγιστο!Αντικαταστήστε το συντομότερο
δυνατόμε κανονικότροχό.Μην
καλύπτετε αυτήτηνένδειξη».Ποτέμην
τοποθετείτε οποιοδήποτε τάσι επάνω
στη ρεζέρβα του τροχού.
156)Θαπρέπ
ει να αλλάξετε το σετ των
μπουλονιώνεάνθέλετε να αλλάξετε
τον τύπο των τροχώνπου είναι
τοποθετημένοι(ζάντες αλουμινίου αντί
για ατσάλινες ζάντες και το αντίστροφο).
Θαπρέπει να αλλάξετε ολόκληρο το
σετ τωνμπουλονιών του τροχούμεένα
άλλο σετμπουλονιών κατάλληλου
μεγέθους.157)Δηλώστε τηνύπαρξη του
σταματημένου αυτοκινήτου
χρησιμοποιώ
ντας τιςπαρακάτω
διατάξεις:αλάρμ,διαθλαστικότρίγωνο,
κτλ.Οι επιβάτεςπρέπει να βγουν από
το αυτοκίνητο,ιδιαίτερα αν είναιπολύ
φορτωμένο και ναπεριμένουνμέχρι
να αντικατασταθείο τροχόςμακριάαπό
την κίνηση του δρόμου.Σεπερίπτωση
μεγάλης κλίσηςήανώμαλου δρόμου,
τοποθετήστε κ
άτω απότους τροχούς
τάκουςήάλλα υλικάκατάλληλα για να
σταματήσουν το αυτοκίνητο.
158)Τα χαρακτηριστικάκατάτην
οδήγηση του αυτοκινήτου είναι
διαφορετικάότανέχει τοποθετηθείη
ρεζέρβα του τροχού.Αποφύγετε απότομες
επιταχύνσεις και φρεναρίσματα,
απότομο στρίψιμο στις γωνίες και
γρήγορες στροφές.Η συνολικήδιάρκεια
του εφεδρικούτροχούμικρώ
ν
διαστάσεων είναιπερίπου3000 km, μετά
απότα οποίαπρέπει να αντικατασταθεί
το ελαστικόμεέναάλλο ιδίου τύπου.
Ποτέμην τοποθετείτεένα κανονικό
ελαστικόσεμίαζάντα σχεδιασμένη να
χρησιμοποιηθείσαν εφεδρικός τροχός
μικρών διαστάσεων.Επισκευάστε και
τοποθετήστε καιπάλι τον κανονικό
τροχότο συντομό
τερο δυνατόν.
Απαγορεύεται να χρησιμοποιείτε
ταυτόχρονα δύοήπερισσότερους
εφεδρικούς τροχούςμικρών διαστάσεων.
Μην απλώνετε γράσο στα σπειρώματα
τωνμπουλονιώνπριν τα τοποθετήσετε:
μπορείνα λασκάρει.
120F0S0669
150
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
