2020 CITROEN JUMPER Navodila Za Uporabo (in Slovenian)

135
Tehnični podatki

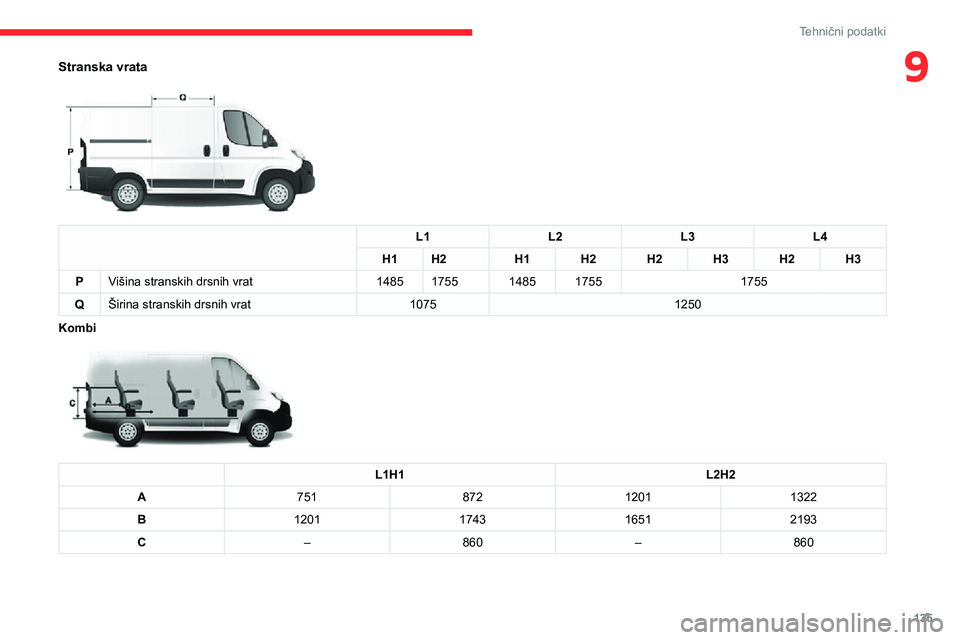

9Stranska vrata

L1L2L3L4
H1H2H1H2H2 H3H2H3
PVišina stranskih drsnih vrat14851755148517551755
QŠirina stranskih drsnih vrat10751250
Kombi

L1H1L2H2
A75187212011322
B1201174316512193
C–860–860

136
Tehnični podatki
B. Serijska številka na
karoseriji
C. Pnevmatike

Nalepka (lahko se razlikuje od prikazane) je na stebričku vrat na voznikovi strani in navaja:– dimenzije pnevmatik,– tlak v pnevmatikah pri natovorjenem vozilu.Tlak v pnevmatikah morate preveriti vsaj enkrat mesečno, ko so pnevmatike hladne.
D. Oznaka barve
Ta referenčna številka je navedena na sprednjem prečniku pod pokrovom motornega prostora.

Identifikacijske oznake

A. Ploščica proizvajalca

Ta ploščica je nameščena na prečniku sprednjega odbijača pod pokrovom motornega prostora.
1 - Številka evropske homologacije celotnega vozila
2 - Identifikacijska številka vozila (VIN)
3 - Skupna teža vozila (GVW)
4 - Skupna teža skupine vozil (GTW)
5.1 - Največja obremenitev sprednje osi
5.2 - Največja obremenitev zadnje osi

137
Tehnični podatki
9B. Serijska številka na
karoseriji
C. Pnevmatike

Nalepka (lahko se razlikuje od prikazane) je na stebričku vrat na voznikovi strani in navaja:– dimenzije pnevmatik,– tlak v pnevmatikah pri natovorjenem vozilu.Tlak v pnevmatikah morate preveriti vsaj enkrat mesečno, ko so pnevmatike hladne.
D. Oznaka barve
Ta referenčna številka je navedena na sprednjem prečniku pod pokrovom motornega prostora.
E. Serijska številka na
karoseriji
Številka se nahaja pod plastičnim pokrovom na pragu na desni strani.
Slovarček nalepk
V tem poglavju so navedeni vsi podatki, ki so zapisani na nalepkah v vozilu.
Več informacij o identifikacijskih oznakah je na voljo v ustreznem razdelku.
V motornem prostoru

AOriginalna oznaka barveBarvaKodaBarva
BIZKLJUČNO PRI OKVARI VOZILACNEVARNOSTSAMODEJNI ZAGON MOTORJA. IZVLECITE KLJUČ, KADAR JE ODPRT POKROV MOTORNEGA PROSTORA.D

1 – POZOR
ORIGINALNA MAZIVA IN TEKOČINE
Motorno oljePrenos moči
Hladilnik motorjaZavorni sistem
Sistem za pranje vetrobranskega stekla
Servovolan

138
Tehnični podatki
ORIGINALNA MAZIVA IN TEKOČINE
GLEJTE SERVISNO KNJIGO.ZAŠČITITE SI OČI.
2 – VARNOSTUporaba originalnih nadomestnih delov, tekočin in maziv ter upoštevanje vzdrževalnega načrta zagotavljata, da bo vozilo ostalo zanesljivo in varno kot na začetku.3 – NEVARNOST
NE PUŠČAJTE NA DOSEGU OTROK
NE PRIBLIŽUJTE PLAMENOM
NE DOTIKAJTE SE
NE ODSTRANJUJTE ČEPA PRI VROČEM MOTORJU
EKSPLOZIJAKOROZIVNA TEKOČINA
SAMODEJNI ZAGON TUDI PRI IZKLJUČENEM MOTORJUNE ODPIRAJTE PLINA POD VISOKIM PRITISKOM
SAMODEJNI ZAGON MOTORJA. IZVLECITE KLJUČ, KADAR JE ODPRT POKROV MOTORNEGA PROSTORA.
VISOKA NAPETOST
V odprtini za nalivanje
goriva

NEVARNOST. PREVIDNO ODSTRANITEHLAPI GORIVA LAHKO POVZROČIJO POŠKODBE
Na zadnji klopi

APotisnite naslonjalo, preden ga poklopite.BPOVLECITE IN ODPRITECPOVLECITE ROČICO 1 IN DELNO POKLOPITE NASLONJALOPOVLECITE ROČICO 2 IN V CELOTI POKLOPITE NASLONJALO

139
Tehnični podatki
9

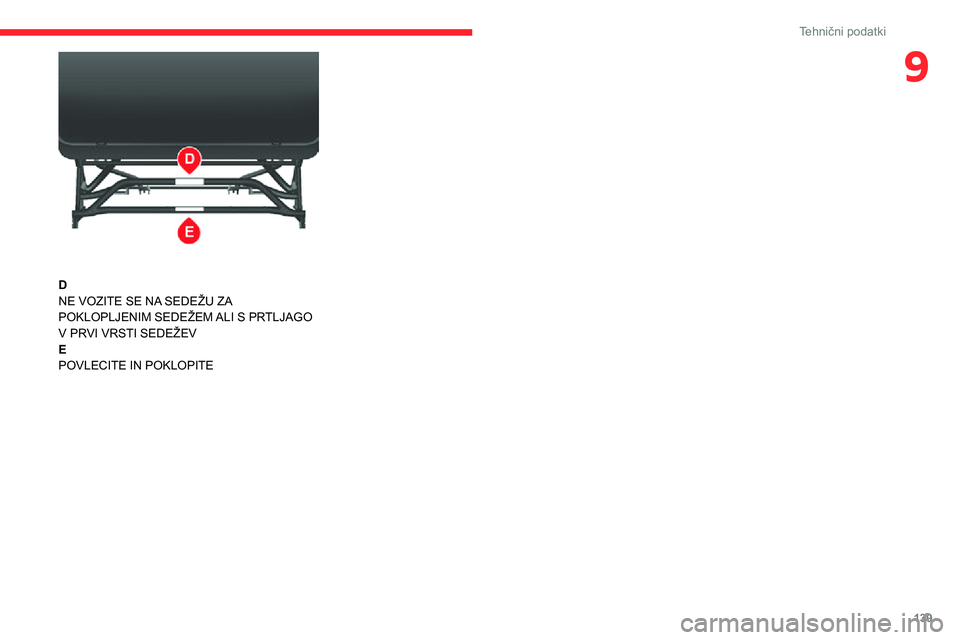

DNE VOZITE SE NA SEDEŽU ZA POKLOPLJENIM SEDEŽEM ALI S PRTLJAGO V PRVI VRSTI SEDEŽEVEPOVLECITE IN POKLOPITE

140
Posebnosti
Podaljšana kabina
Podaljšana kabina, ki je na voljo pri dostavnih različicah, vključuje sedežno klop, varnostne pasove, predal za shranjevanje in stranska stekla.
Od tovornega prostora je ločena z visokoodporno pregrado, ki zagotavlja udobje in varnost.
Zadnja klop

Ta ergonomsko oblikovana klop ima štiri sedežna mesta.
Prostor za shranjevanje

Pod klopjo je na voljo prostor za shranjevanje.Preko kabine do njega dostopate tako, da prekucnete naslon klopi naprej.
Naslonjala klopi ne preklapljajte med vožnjo.Ničesar ne obešajte na pritrdišča v kabini.V vozilu ne smete prevažati več oseb kot je določeno v prometnem dovoljenju.
Zadnji del vozila je namenjen izključno prevozu tovora.Priporočljivo je, da namestite tovor ali težke predmete čim bližje kabini in jih s trakovi
pritrdite na talna pritrdišča.
Otroški sedeži
Na zadnje sedeže kabine ne nameščajte otroških sedežev, jahačev ali otroških košar.
Kabina s šasijo/kabina s
ploščadjo
Različice s kabino in šasijo ter kabino in ploščadjo so opremljene s kabino, fiksno ploščadjo in posebnimi zadnjimi lučmi.
Te različice so na voljo tudi z drugo opremo:– dvojna kabina,– prekucnik.
Za več informacij o celotni ponudbi opreme glejte ustrezen razdelek.
Zamenjava žarnice
Več informacij o vrstah žarnic najdete v ustreznem poglavju.
Zadnje luči

1.Smerni kazalniki
Tip B, PY21W – 21 W
2.Zavorne lučiTip B, P21W – 21 W
3.Pozicijske lučiTip A, W5W – 5 W
4.Luči za vzvratno vožnjoTip A, W16W – 16 W
5.MeglenkeTip A, W16W – 16 W
► Poiščite pregorelo žarnico.

141
Posebnosti
10Zadnje luči

1.Smerni kazalniki
Tip B, PY21W – 21 W
2.Zavorne lučiTip B, P21W – 21 W
3.Pozicijske lučiTip A, W5W – 5 W
4.Luči za vzvratno vožnjoTip A, W16W – 16 W
5.MeglenkeTip A, W16W – 16 W
► Poiščite pregorelo žarnico.

► Odstranite štiri pritrdilne vijake iz svetilne enote.► Povlecite svetilno enoto proti sebi.► Zamenjajte žarnico.Pri ponovni namestitvi žarnice izvedite postopke v obratnem vrstnem redu.

142
Posebnosti

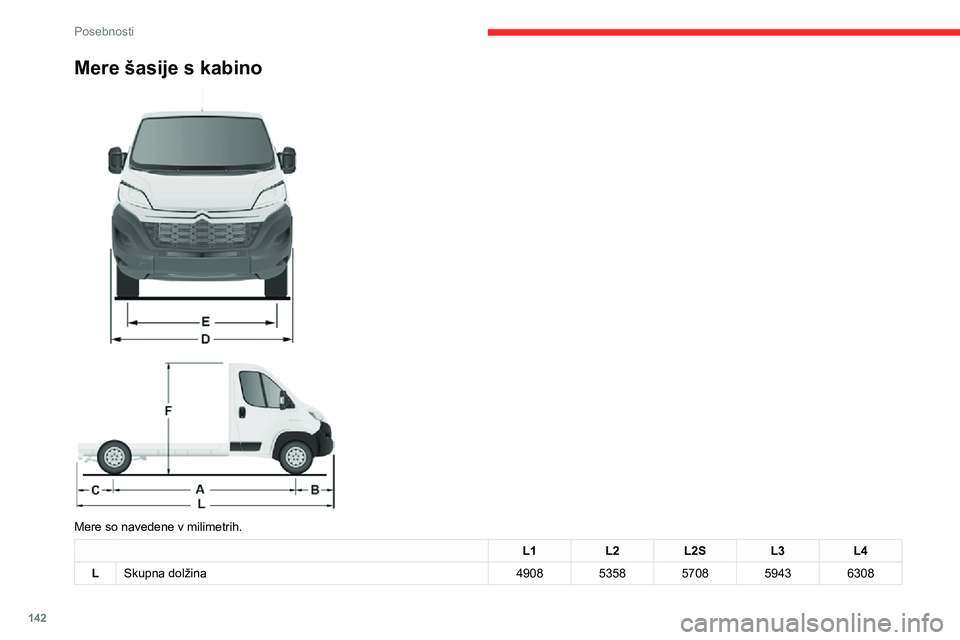

Mere šasije s kabino


Mere so navedene v milimetrih.
L1L2L2SL3L4
LSkupna dolžina49085358570859436308
