Qué significa Qué hacer
ámbarAVERÍA EN EL SISTEMA DE INYECCIÓN DE UREA
(versiones diésel)
El testigo se enciende y el cuadro de instrumentos
muestra el mensaje asociado (para las versiones /
países donde esté previsto) cuando se introduce
líquido no conforme con las características nominales
o se detecta un consumo medio de UREA superior al
50%.Acudir lo antes posible a un taller de la Red de
Asistencia Fiat.
Si no se resuelve la anomalía, la pantalla del cuadro de
instrumentos muestra un mensaje específico cada vez
que se alcanza el siguiente límite de autonomía, hasta
que llega un momento en el que es imposible arrancar
el motor.
Cuando faltan unos 200 km para que se impida el
arranque del motor, en el cuadro de instrumentos se
visualiza de manera continua un mensaje específico
(para las versiones / países donde esté previsto) y se
activa una señal acústica.
ámbarAVERÍA ABS
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende cuando el sistema no funciona
bien o no está disponible. En este caso, el sistema de
frenos mantiene inalterada su eficacia, pero sin las
potencialidades ofrecidas por el sistema ABS.
En algunas versiones la pantalla visualiza un mensaje
específico.Proceder con prudencia y acudir lo antes posible a un
taller de la Red de Asistencia Fiat.
63

Qué significa Qué hacer

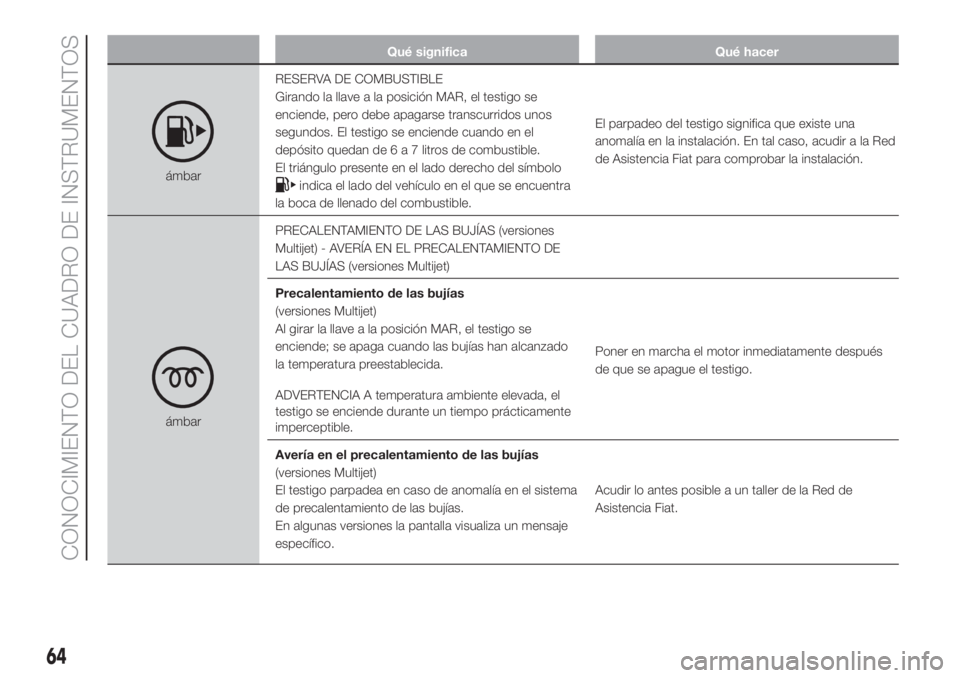

ámbarRESERVA DE COMBUSTIBLE
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos. El testigo se enciende cuando en el
depósito quedan de6a7litros de combustible.
El triángulo presente en el lado derecho del símboloindica el lado del vehículo en el que se encuentra
la boca de llenado del combustible.El parpadeo del testigo significa que existe una
anomalía en la instalación. En tal caso, acudir a la Red
de Asistencia Fiat para comprobar la instalación.
ámbarPRECALENTAMIENTO DE LAS BUJÍAS (versiones
Multijet) - AVERÍA EN EL PRECALENTAMIENTO DE
LAS BUJÍAS (versiones Multijet)
Precalentamiento de las bujías
(versiones Multijet)
Al girar la llave a la posición MAR, el testigo se
enciende; se apaga cuando las bujías han alcanzado
la temperatura preestablecida.
ADVERTENCIA A temperatura ambiente elevada, el
testigo se enciende durante un tiempo prácticamente
imperceptible.Poner en marcha el motor inmediatamente después
de que se apague el testigo.
Avería en el precalentamiento de las bujías
(versiones Multijet)
El testigo parpadea en caso de anomalía en el sistema
de precalentamiento de las bujías.
En algunas versiones la pantalla visualiza un mensaje
específico.Acudir lo antes posible a un taller de la Red de
Asistencia Fiat.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer

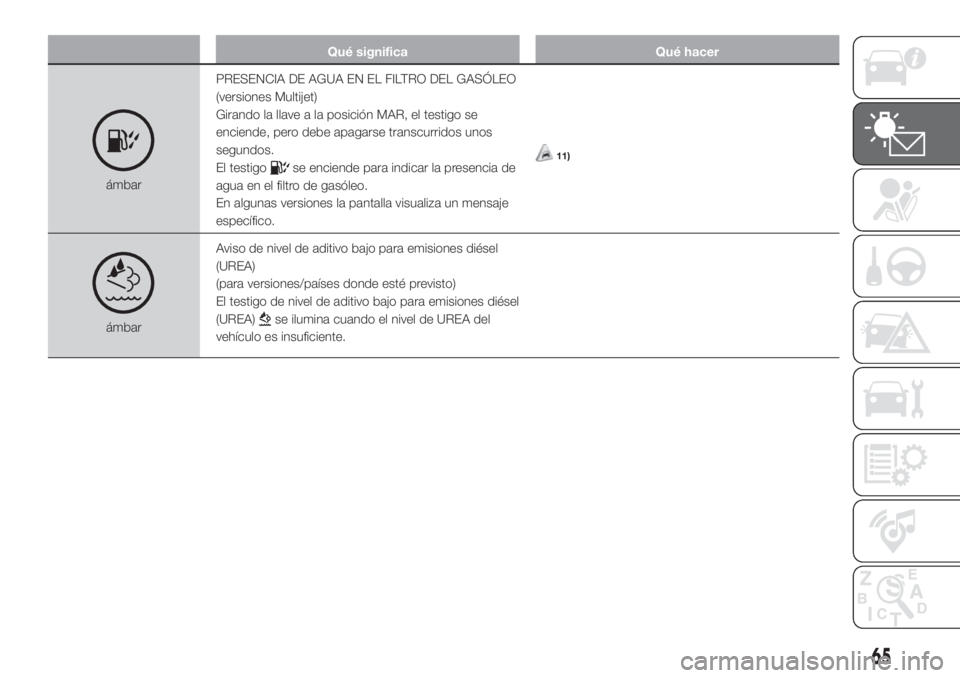

ámbarPRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO
(versiones Multijet)
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo
se enciende para indicar la presencia de
agua en el filtro de gasóleo.
En algunas versiones la pantalla visualiza un mensaje
específico.11)
ámbarAviso de nivel de aditivo bajo para emisiones diésel
(UREA)
(para versiones/países donde esté previsto)
El testigo de nivel de aditivo bajo para emisiones diésel
(UREA)se ilumina cuando el nivel de UREA del
vehículo es insuficiente.
65

Qué significa Qué hacer

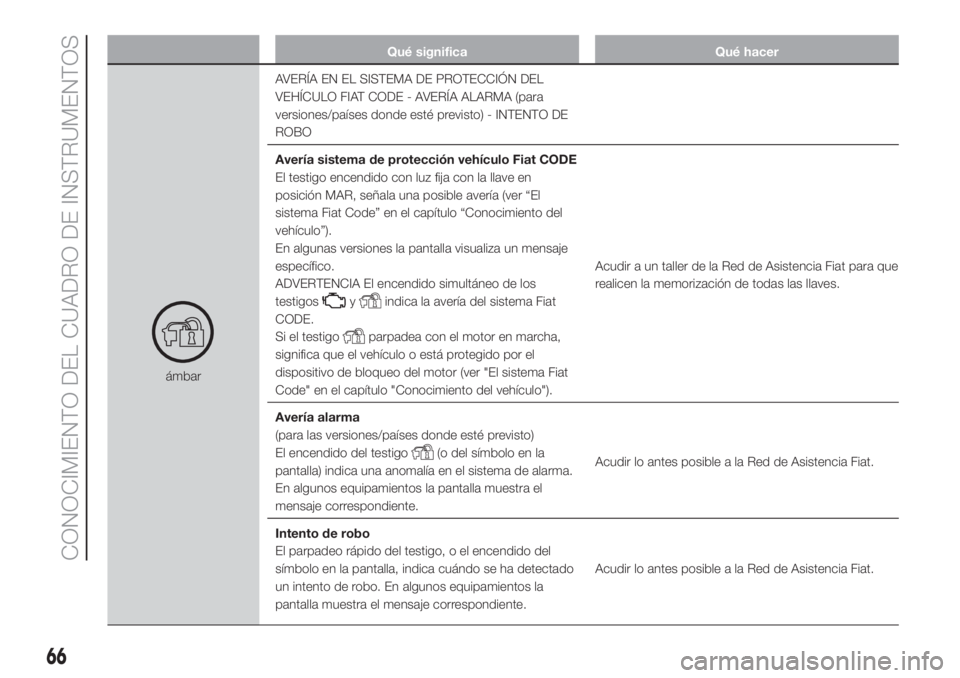

ámbarAVERÍA EN EL SISTEMA DE PROTECCIÓN DEL
VEHÍCULO FIAT CODE - AVERÍA ALARMA (para
versiones/países donde esté previsto) - INTENTO DE
ROBO
Avería sistema de protección vehículo Fiat CODE
El testigo encendido con luz fija con la llave en
posición MAR, señala una posible avería (ver “El
sistema Fiat Code” en el capítulo “Conocimiento del
vehículo”).
En algunas versiones la pantalla visualiza un mensaje
específico.
ADVERTENCIA El encendido simultáneo de los
testigos
yindica la avería del sistema Fiat
CODE.
Si el testigo
parpadea con el motor en marcha,
significa que el vehículo o está protegido por el
dispositivo de bloqueo del motor (ver "El sistema Fiat
Code" en el capítulo "Conocimiento del vehículo").Acudir a un taller de la Red de Asistencia Fiat para que
realicen la memorización de todas las llaves.
Avería alarma
(para las versiones/países donde esté previsto)
El encendido del testigo
(o del símbolo en la
pantalla) indica una anomalía en el sistema de alarma.
En algunos equipamientos la pantalla muestra el
mensaje correspondiente.Acudir lo antes posible a la Red de Asistencia Fiat.
Intento de robo
El parpadeo rápido del testigo, o el encendido del
símbolo en la pantalla, indica cuándo se ha detectado
un intento de robo. En algunos equipamientos la
pantalla muestra el mensaje correspondiente.Acudir lo antes posible a la Red de Asistencia Fiat.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer

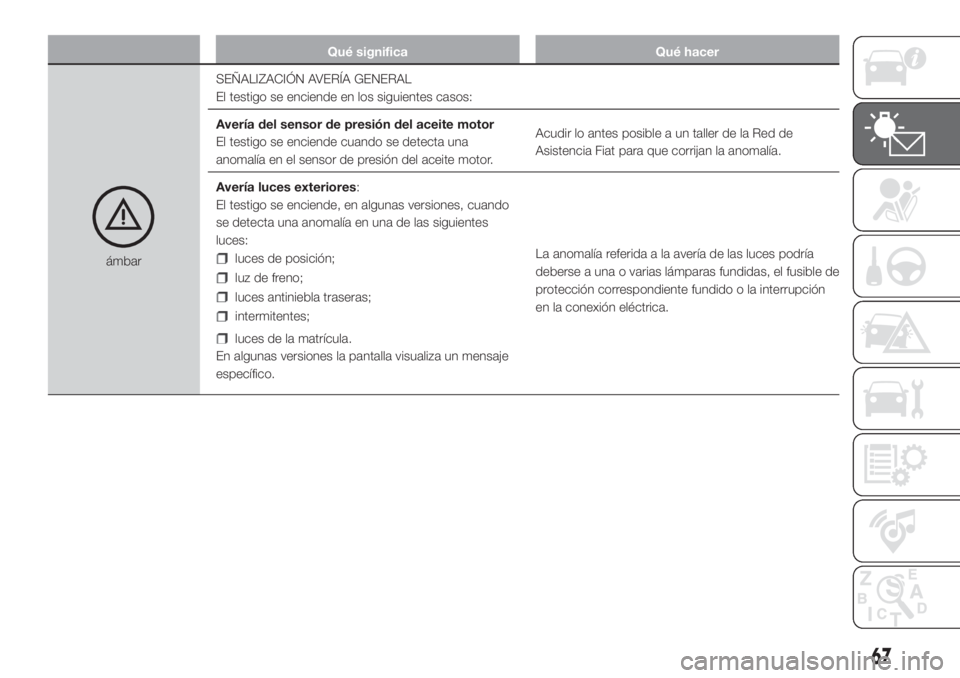

ámbarSEÑALIZACIÓN AVERÍA GENERAL
El testigo se enciende en los siguientes casos:
Avería del sensor de presión del aceite motor
El testigo se enciende cuando se detecta una
anomalía en el sensor de presión del aceite motor.Acudir lo antes posible a un taller de la Red de
Asistencia Fiat para que corrijan la anomalía.
Avería luces exteriores:
El testigo se enciende, en algunas versiones, cuando
se detecta una anomalía en una de las siguientes
luces:luces de posición;
luz de freno;
luces antiniebla traseras;
intermitentes;
luces de la matrícula.
En algunas versiones la pantalla visualiza un mensaje
específico.La anomalía referida a la avería de las luces podría
deberse a una o varias lámparas fundidas, el fusible de
protección correspondiente fundido o la interrupción
en la conexión eléctrica.
67

Qué significa Qué hacer

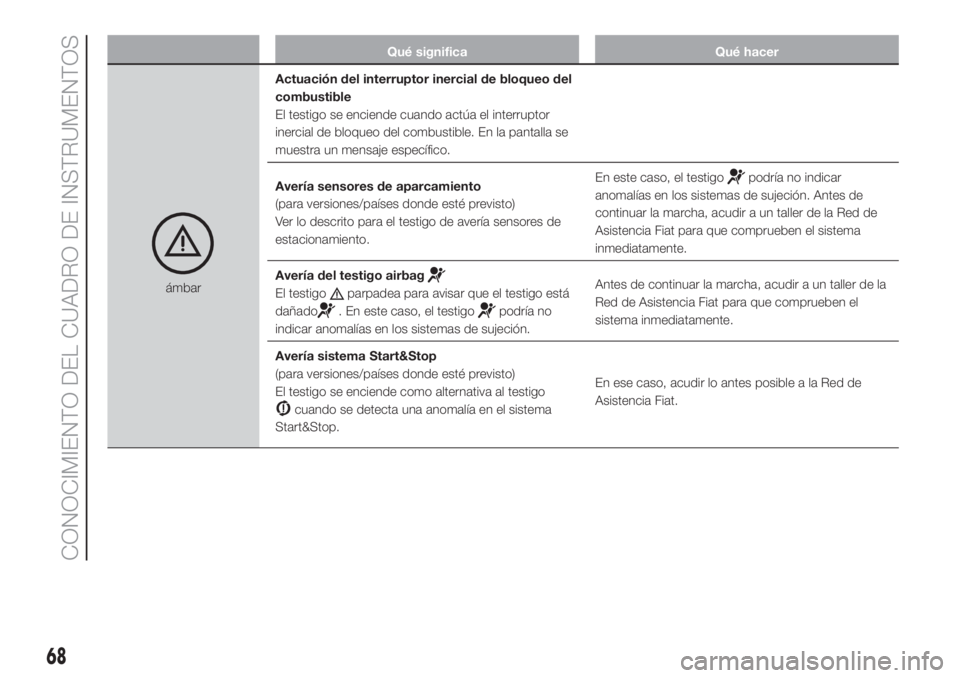

ámbarActuación del interruptor inercial de bloqueo del
combustible
El testigo se enciende cuando actúa el interruptor
inercial de bloqueo del combustible. En la pantalla se
muestra un mensaje específico.
Avería sensores de aparcamiento
(para versiones/países donde esté previsto)
Ver lo descrito para el testigo de avería sensores de
estacionamiento.En este caso, el testigo
podría no indicar
anomalías en los sistemas de sujeción. Antes de
continuar la marcha, acudir a un taller de la Red de
Asistencia Fiat para que comprueben el sistema
inmediatamente.
Avería del testigo airbag
El testigoparpadea para avisar que el testigo está
dañado
. En este caso, el testigopodría no
indicar anomalías en los sistemas de sujeción.Antes de continuar la marcha, acudir a un taller de la
Red de Asistencia Fiat para que comprueben el
sistema inmediatamente.
Avería sistema Start&Stop
(para versiones/países donde esté previsto)
El testigo se enciende como alternativa al testigo
cuando se detecta una anomalía en el sistema
Start&Stop.En ese caso, acudir lo antes posible a la Red de
Asistencia Fiat.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer
ámbarLIMPIEZA DPF (FILTRO DE PARTÍCULAS) EN CURSO
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende en modalidad fija para indicar al
conductor que el sistema DPF necesita eliminar las
sustancias contaminantes residuales (partículas)
mediante el proceso de regeneración.
Junto con el encendido del testigo, la pantalla muestra
el mensaje específico (para versiones/países donde
esté previsto).El testigo no se enciende cada vez que el DPF está en
proceso de regeneración, sino sólo cuando las
condiciones de conducción requieren avisar al
conductor. Para apagar el testigo es necesario
mantener el vehículo en movimiento hasta que finalice
la regeneración. La duración del proceso es de
aproximadamente 15 minutos.
Las condiciones óptimas para llevar a cabo el proceso
se alcanzan manteniendo el vehículo en marcha a 60
km/h con un régimen del motor superior a 2.000
r.p.m. El encendido de este testigo no es un defecto
del vehículo, por lo tanto, no es necesario llevarlo al
taller.
38) 39)
ámbarSISTEMA ESC
Intervención sistema ESC
Si el testigo parpadea durante la marcha indica que el
sistema ESC ha intervenido.
Avería sistema ESC
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
En la pantalla se muestra un mensaje específico.Si el testigo no se apaga, o si permanece encendido
durante la marcha, acudir a la Red de Asistencia Fiat.
69

Qué significa Qué hacer
ámbarAVERÍA HILL HOLDER
(para versiones/países donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos; el
encendido del testigo indica que se ha producido una
avería en el sistema Hill Holder.
En la pantalla se muestra un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarSISTEMA iTPMS
Avería sistema iTPMS
El testigo parpadea durante unos 75 s y, a
continuación, se enciende en modalidad fija cuando
se detecta una anomalía en el sistema iTPMS.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende para indicar que la presión del
neumático es inferior al valor recomendado y/o que
hay una pérdida de presión. En estas circunstancias
podrían no estar garantizados la mejor duración del
neumático y un consumo de combustible óptimo.En este caso, se recomienda restablecer el valor de
presión correcto.
ADVERTENCIA No continuar la marcha con uno o
varios neumáticos desinflados, ya que podría afectar a
la conducción del vehículo. Parar el vehículo evitando
frenadas y maniobras bruscas.
ámbarDESGASTE PASTILLAS DE FRENO
El testigo se enciende si las pastillas de freno
delanteras están desgastadas.
En algunas versiones, en la pantalla se muestra un
mensaje específico.Sustituir lo antes posible.
70
