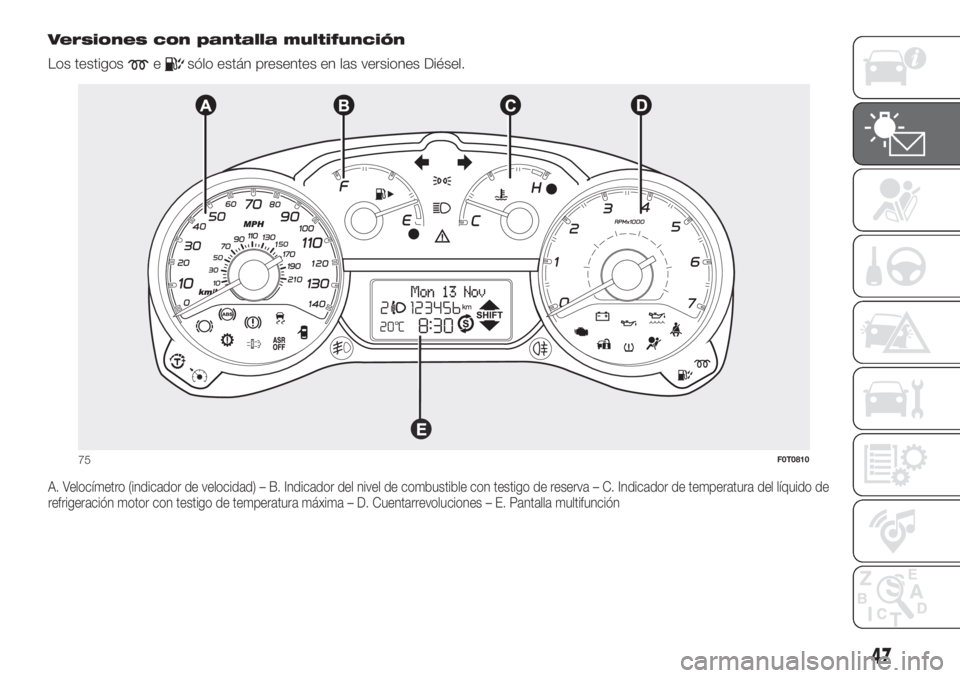

Versiones con pantalla multifunción
Los testigos
esólo están presentes en las versiones Diésel.
A. Velocímetro (indicador de velocidad) – B. Indicador del nivel de combustible con testigo de reserva – C. Indicador de temperatura del líquido de
refrigeración motor con testigo de temperatura máxima – D. Cuentarrevoluciones – E. Pantalla multifunción
75F0T0810
47

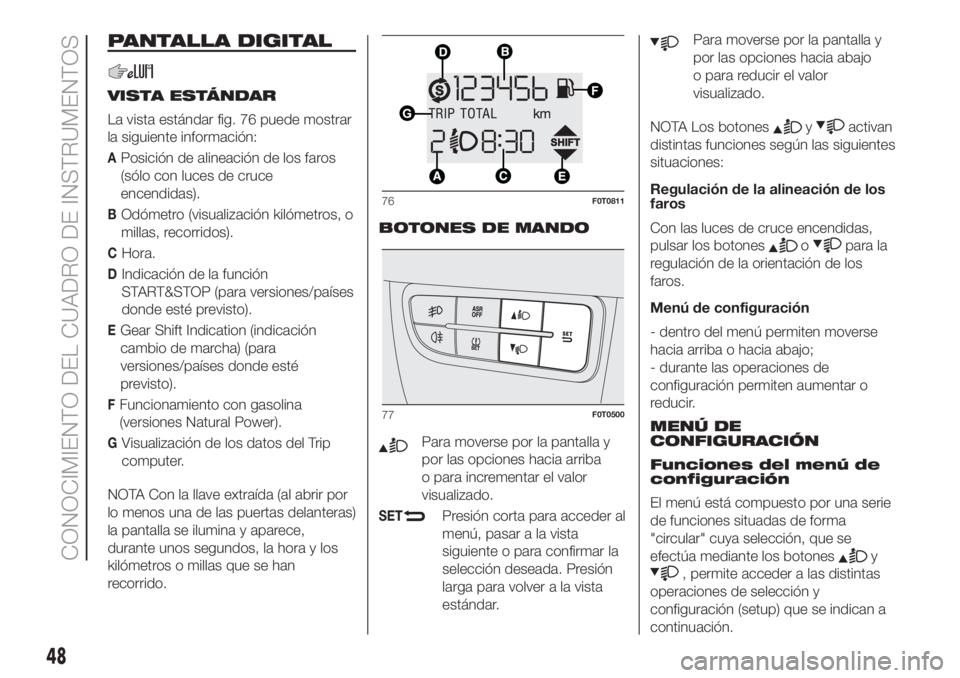

PANTALLA DIGITAL
VISTA ESTÁNDAR
La vista estándar fig. 76 puede mostrar
la siguiente información:
APosición de alineación de los faros
(sólo con luces de cruce
encendidas).
BOdómetro (visualización kilómetros, o
millas, recorridos).
CHora.
DIndicación de la función
START&STOP (para versiones/países
donde esté previsto).
EGear Shift Indication (indicación
cambio de marcha) (para
versiones/países donde esté
previsto).
FFuncionamiento con gasolina
(versiones Natural Power).
GVisualización de los datos del Trip
computer.
NOTA Con la llave extraída (al abrir por
lo menos una de las puertas delanteras)
la pantalla se ilumina y aparece,
durante unos segundos, la hora y los
kilómetros o millas que se han
recorrido.BOTONES DE MANDOPara moverse por la pantalla y
por las opciones hacia arriba
o para incrementar el valor
visualizado.
SETPresión corta para acceder al
menú, pasar a la vista
siguiente o para confirmar la
selección deseada. Presión
larga para volver a la vista
estándar.
Para moverse por la pantalla y
por las opciones hacia abajo
o para reducir el valor
visualizado.
NOTA Los botones
yactivan
distintas funciones según las siguientes
situaciones:
Regulación de la alineación de los
faros
Con las luces de cruce encendidas,
pulsar los botones
opara la
regulación de la orientación de los
faros.
Menú de configuración
- dentro del menú permiten moverse
hacia arriba o hacia abajo;
- durante las operaciones de
configuración permiten aumentar o
reducir.
MENÚ DE
CONFIGURACIÓN
Funciones del menú de
configuración
El menú está compuesto por una serie
de funciones situadas de forma
"circular" cuya selección, que se
efectúa mediante los botones
y
, permite acceder a las distintas
operaciones de selección y
configuración (setup) que se indican a
continuación.
76F0T0811
77F0T0500
48
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

El menú se puede activar pulsando
brevemente el botónSET
.
Cada presión de los botones
y
permite desplazarse en la lista del
menú de configuración.
En este punto, los modos de gestión se
diferencian entre ellos según la opción
seleccionada.
El menú se compone de las siguientes
opciones:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (para versiones/países
donde esté previsto)
NOTA Estando el vehículo en
movimiento, por razones de seguridad
sólo es posible acceder al menú
reducido (configuración “SPEEd”). Con
el vehículo parado se puede acceder
al menú extendido.

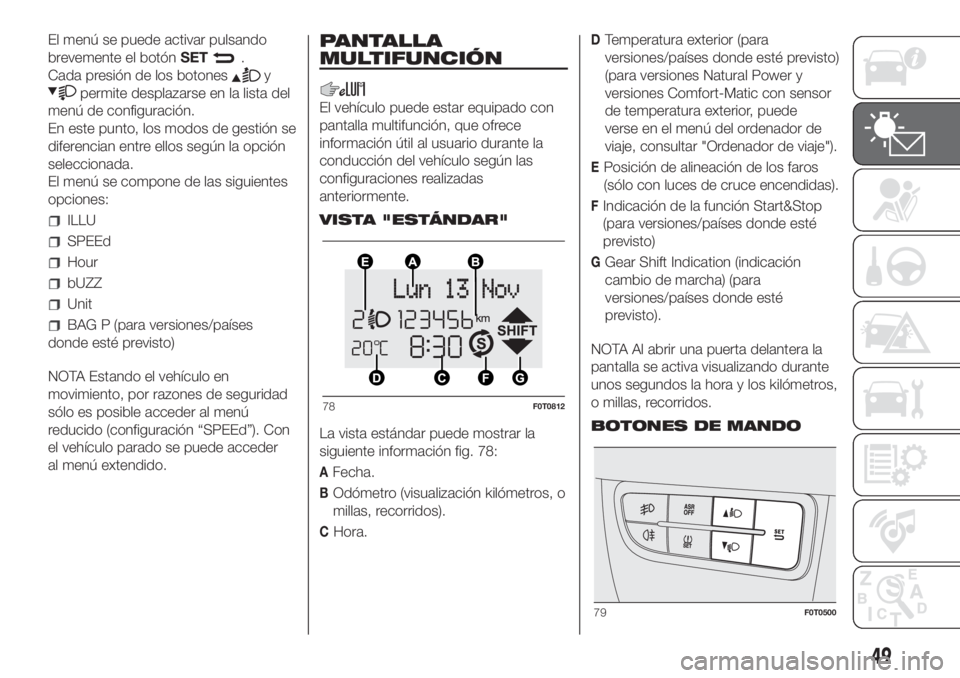

PANTALLA
MULTIFUNCIÓN
El vehículo puede estar equipado con
pantalla multifunción, que ofrece
información útil al usuario durante la
conducción del vehículo según las
configuraciones realizadas
anteriormente.
VISTA "ESTÁNDAR"
La vista estándar puede mostrar la
siguiente información fig. 78:
AFecha.
BOdómetro (visualización kilómetros, o
millas, recorridos).
CHora.
DTemperatura exterior (para
versiones/países donde esté previsto)
(para versiones Natural Power y
versiones Comfort-Matic con sensor
de temperatura exterior, puede
verse en el menú del ordenador de
viaje, consultar "Ordenador de viaje").
EPosición de alineación de los faros
(sólo con luces de cruce encendidas).
FIndicación de la función Start&Stop
(para versiones/países donde esté
previsto)
GGear Shift Indication (indicación
cambio de marcha) (para
versiones/países donde esté
previsto).
NOTA Al abrir una puerta delantera la
pantalla se activa visualizando durante
unos segundos la hora y los kilómetros,
o millas, recorridos.
BOTONES DE MANDO
78F0T0812
79F0T0500
49

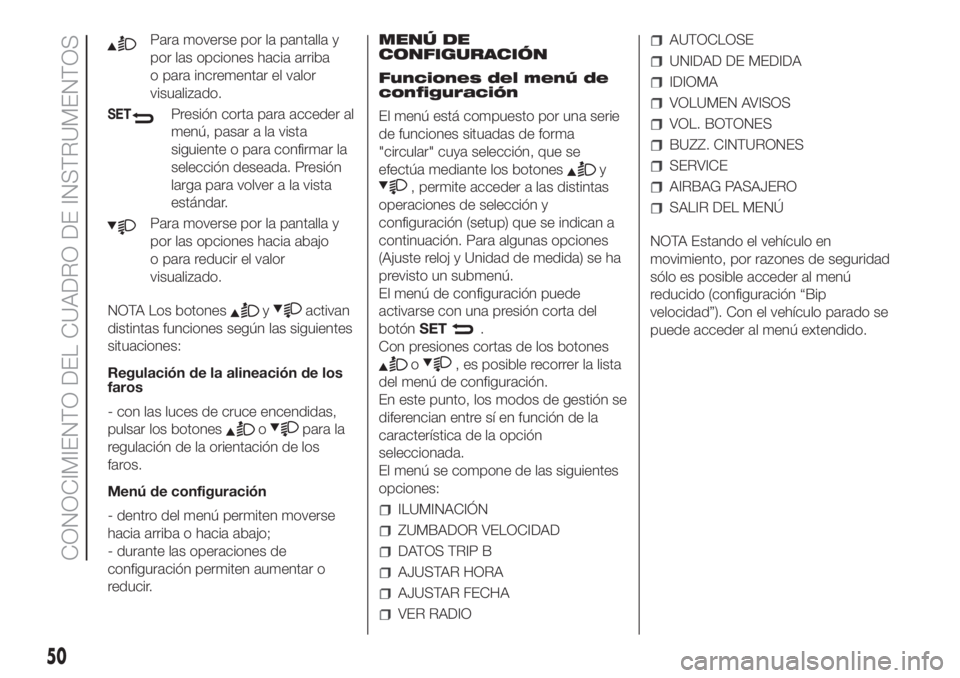

Para moverse por la pantalla y
por las opciones hacia arriba
o para incrementar el valor
visualizado.
SETPresión corta para acceder al
menú, pasar a la vista
siguiente o para confirmar la
selección deseada. Presión
larga para volver a la vista
estándar.
Para moverse por la pantalla y
por las opciones hacia abajo
o para reducir el valor
visualizado.
NOTA Los botones
yactivan
distintas funciones según las siguientes
situaciones:
Regulación de la alineación de los
faros
- con las luces de cruce encendidas,
pulsar los botones
opara la
regulación de la orientación de los
faros.
Menú de configuración
- dentro del menú permiten moverse
hacia arriba o hacia abajo;
- durante las operaciones de
configuración permiten aumentar o
reducir.MENÚ DE
CONFIGURACIÓN
Funciones del menú de
configuración
El menú está compuesto por una serie
de funciones situadas de forma
"circular" cuya selección, que se
efectúa mediante los botones
y
, permite acceder a las distintas
operaciones de selección y
configuración (setup) que se indican a
continuación. Para algunas opciones
(Ajuste reloj y Unidad de medida) se ha
previsto un submenú.
El menú de configuración puede
activarse con una presión corta del
botónSET
.
Con presiones cortas de los botones
o, es posible recorrer la lista
del menú de configuración.
En este punto, los modos de gestión se
diferencian entre sí en función de la
característica de la opción
seleccionada.
El menú se compone de las siguientes
opciones:
ILUMINACIÓN
ZUMBADOR VELOCIDAD
DATOS TRIP B
AJUSTAR HORA
AJUSTAR FECHA
VER RADIO
AUTOCLOSE
UNIDAD DE MEDIDA
IDIOMA
VOLUMEN AVISOS
VOL. BOTONES
BUZZ. CINTURONES
SERVICE
AIRBAG PASAJERO
SALIR DEL MENÚ
NOTA Estando el vehículo en
movimiento, por razones de seguridad
sólo es posible acceder al menú
reducido (configuración “Bip
velocidad”). Con el vehículo parado se
puede acceder al menú extendido.
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TRIP COMPUTER
Información general
El ordenador de viaje muestra, con la
llave de contacto en posición MAR, los
datos relativos al estado de
funcionamiento del vehículo. Esta
función incorpora dos trips separados
denominados "Trip A" y "Trip B" que
se encargan de monitorizar por
separado el "viaje" del vehículo. Ambas
funciones pueden ponerse a cero
(reset - comienzo de un nuevo viaje).
El "Trip A" permite visualizar las
siguientes magnitudes:
Temperatura exterior (para vehículos
Natural Power con sensor de
temperatura)
Autonomía
Distancia recorrida
Consumo medio
Consumo instantáneo
Velocidad media
Tiempo de viaje (tiempo de
conducción).
El "Trip B" de la pantalla multifunción
muestra los siguientes datos:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción).
Versiones Natural Power
NOTA Los datos del Trip Computer
sobre la Autonomía, el Consumo medio
y el Consumo instantáneo no están
disponibles para estas versiones.
8)
Botón de mando TRIP
El botón TRIP, situado en la parte
superior de la palanca derecha fig. 80,
abre, con la llave de contacto en
posición MAR, la vista de los datos
descritos anteriormente y permite
ponerlos a cero para iniciar un nuevo
viaje:
presión corta para mostrar los
distintos valores;
presión larga para poner a cero
(reset) los valores e iniciar un nuevo
viaje.Salida Trip
La función TRIP se abandona
automáticamente una vez visualizados
todos los valores o manteniendo
pulsado el botónSET
durante más
de 1 segundo.
ADVERTENCIA
8)"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B"). Las
magnitudes "Autonomía" y "Consumo
instantáneo" no pueden ponerse a cero.
80F0T0038
51

TESTIGOS Y MENSAJES
El testigo se enciende (donde el cuadro de instrumentos lo permita) junto con un mensaje específico o una señal acústica.
Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a lo especificado en este
Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de aviso de avería, tomar siempre
como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se visualizan en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. Se puede
interrumpir el ciclo de visualización de ambas categorías presionando el botón
SET. El indicador (o el símbolo en la
pantalla) del cuadro de instrumentos permanece encendido hasta que se elimine la causa del mal funcionamiento.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigos de color rojo
Qué significa Qué hacer
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE
MANO ACCIONADO
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de
frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del
circuito.
En algunas versiones la pantalla visualiza un mensaje
específico.Reponer el nivel del líquido de frenos y comprobar que
se apague el testigo.
34)
Freno de mano accionado
El testigo se enciende con el freno de estacionamiento
accionado.
En algunas versiones, si el vehículo está en marcha, al
encenderse el testigo también se escucha una señal
acústica.Si el testigo se enciende durante la marcha,
comprobar que el freno de estacionamiento no esté
accionado.
Soltar el freno de mano y comprobar que se apague el
testigo.
Si el testigo permanece encendido, acudir a la Red de
Asistencia Fiat.
53

Qué significa Qué hacer
rojo
ámbar
ámbarAVERÍA EBD
El encendido simultáneo de los testigos
(rojo),
(ámbar) y(ámbar) con el motor encendido
indica una anomalía en el sistema EBD o bien que el
sistema no está disponible. En este caso, con
frenadas bruscas se puede producir un bloqueo
precoz de las ruedas traseras, con posibilidad de
derrape.
En algunas versiones la pantalla visualiza un mensaje
específico.Conduciendo con extrema cautela, acudir
inmediatamente a un taller de la Red de Asistencia Fiat
para que comprueben el sistema.
rojoAVERÍA AIRBAGS
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El encendido del testigo de manera fija indica una
anomalía en el sistema airbag.
En algunas versiones la pantalla visualiza un mensaje
específico.
35) 36)
54
