2019 CITROEN C4 CACTUS Instructieboekjes (in Dutch)

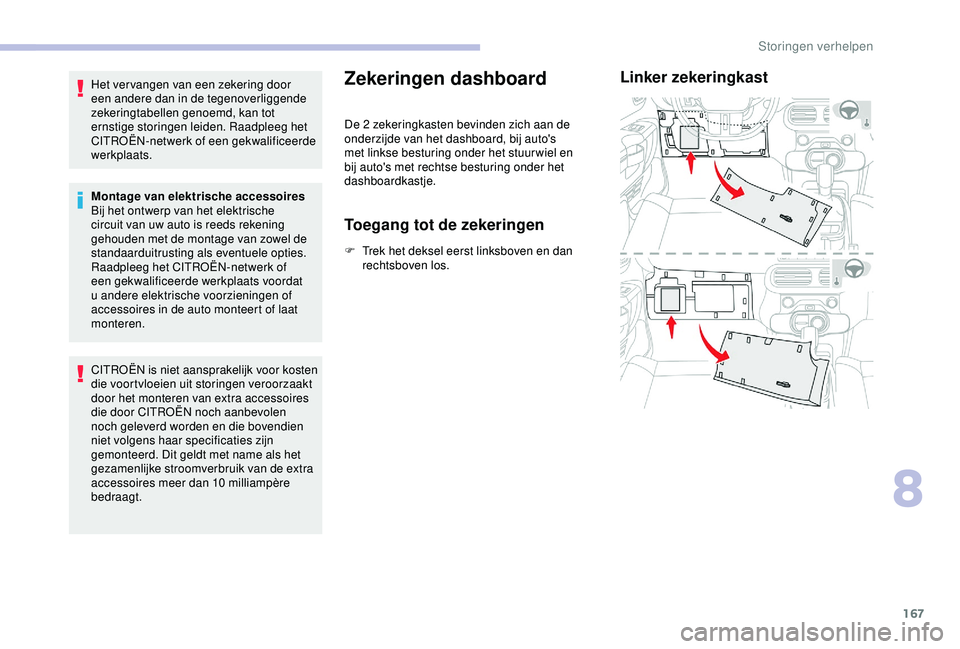

167
Het vervangen van een zekering door
een andere dan in de tegenoverliggende
zekeringtabellen genoemd, kan tot
ernstige storingen leiden. Raadpleeg het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Montage van elektrische accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats voordat
u andere elektrische voorzieningen of
accessoires in de auto monteert of laat
monteren.
CITROËN is niet aansprakelijk voor kosten
die voortvloeien uit storingen veroorzaakt
door het monteren van extra accessoires
die door CITROËN noch aanbevolen
noch geleverd worden en die bovendien
niet volgens haar specificaties zijn
gemonteerd. Dit geldt met name als het
gezamenlijke stroomverbruik van de extra
accessoires meer dan 10

milliampère
bedraagt.Zekeringen dashboard
De 2 zekeringkasten bevinden zich aan de
onderzijde van het dashboard, bij auto's
met linkse besturing onder het stuur wiel en
bij auto's met rechtse besturing onder het
dashboardkastje.
Toegang tot de zekeringen
F Trek het deksel eerst linksboven en dan rechtsboven los.
Linker zekeringkast
8
Storingen verhelpen

168
ZekeringN r.Stroomsterkte (A)Functies
F1 10Buitenspiegels (elektrisch verstelbaar).
F4 15Geluidssignaal.
F6 20Ruitensproeiers voor en achter.
F8 20Ruitenwisser achter.
F10 30Sloten.
F27 5Alarm (voorbereiding).
F29 20Touchscreen.
F31 15Audiosysteem.
F32 1512 V-aansluiting.
F35 5Koplampverstelling, grip control.
F36 5Plafonnier, kaartleeslampjes.
Storingen verhelpen

169
ZekeringN r.Stroomsterkte (A)Functies
F30 30Achterruitverwarming
F31 10Verwarmde buitenspiegels.
F34 25Servicecentrale trekhaak.
F35 20Servicecentrale trekhaak.
F36 30Elektrische ruitbediening vóór met eentrapsbediening.
F37 30Stoelverwarmingen vóór.Rechter zekeringkast
8
Storingen verhelpen

170
Zekeringen motorruimte
Toegang tot de zekeringen
F Maak het deksel los.
F V ervang de zekering.
F

S
luit na het ver vangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast. Zekering
N r.
Stroomsterkte (A)Functies
F1 40Airconditioning.
F16 15Mistlampen
F18 10Grootlicht rechts.
F19 10Grootlicht links.
F29 40Ruitenwissers vóór.
Het zekeringkastje bevindt zich in de
motorruimte naast de accu.
Storingen verhelpen

171
Start de motor nooit door een acculader
aan te sluiten.
Gebruik nooit een startbooster van 24 V
o f h o g e r.
Controleer eerst of de hulpaccu een
nominale spanning van 12 V en een
capaciteit minimaal gelijk aan die van de
ontladen accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers (autoradio,
ruitenwissers, verlichting enz.) van beide
auto's uit.
Zorg er voor dat de startkabels zich niet
in de buurt van bewegende delen van de
motor (ventilator, riem enz.) bevinden.
Koppel de pluspool (+) van de accu niet
los ter wijl de motor draait.12 V- ac c u
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels en voor het laden van een lege
accu.
12 V-loodaccu
Accu's bevatten giftige stoffen zoals
zwavelzuur en lood.
Ze moeten worden ver werkt conform
de regelgeving en mogen in geen geval
met het huishoudelijke afval worden
weggegooid.
Lever lege batterijen en accu's in bij
een speciaal afvalstoffendepot.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu uitvoert.
Voer ingrepen aan de accu uitsluitend
uit in een goed geventileerde ruimte, ver
van open vuur of vonken veroorzakende
bronnen, om elk risico van brand- of
explosiegevaar uit te sluiten.
Was uw handen als de werkzaamheden
beëindigd zijn.
Toegang tot de accu
De accu bevindt zich onder de motorkap.
Voor toegang tot de (+) klem:
F

o
ntgrendel de motorkap met de
ontgrendelingshendel in het interieur en
maak aan de buitenzijde de veiligheidshaak
los,
F

t
il de motorkap op en plaats de
motorkapsteun.
Pluspool (+) .
Deze is voorzien van een aansluiting met
snelkoppeling.
Minpool (-) .
De (-) minpool van de accu is niet bereikbaar,
gebruik de motorsteun.
Starten van de motor met
een hulpaccu en startkabels
Als de accu van uw auto leeg is, kan de motor
worden gestart met een hulpaccu (externe
accu of een accu van een andere auto) en
startkabels of een startbooster.
8
Storingen verhelpen

172
F Beweeg, indien uw auto hiermee is uitgerust, het kunststof kapje van de pluspool (+) omhoog.
F Sluit de rode kabel aan op de pluspool (+) van de ontladen accu A (bij het gebogen
metalen gedeelte) en ver volgens op de
pluspool (+) van de hulpaccu B of de
startbooster.
F

S
luit de groene of zwarte kabel aan op
de minpool (-) van de hulpaccu B of de
startbooster (of op een massapunt van de
auto met de hulpaccu).
F

S
luit het andere uiteinde van de groene of
zwarte kabel aan op het massapunt C van
de auto met de lege accu.
F

S
tart de motor van de auto met de hulpaccu
en laat deze gedurende enkele minuten
draaien.
F

S
tart de motor bij een lege accu en laat de
motor draaien.
Als de motor niet direct start, zet dan het
contact af en wacht even alvorens een nieuwe
poging te doen.
F

W
acht tot de motor stationair draait en neem
dan de kabels in omgekeerde volgorde los.
F

B
reng, indien uw auto hiermee is uitgerust,
het kunststof kapje aan op de pluspool (+).
F

L
aat de motor minimaal 30 minuten draaien,
rijdend of stilstaand, om het laadniveau van
de accu op een correct peil te krijgen. Een aantal functies, waaronder het Stop &
Start-systeem, is niet beschikbaar als de
laadtoestand van de accu onvoldoende is.
Laden met behulp van een
acculader
Voor een optimale levensduur van de accu
is het noodzakelijk om het laadniveau van de
accu op een voldoende peil te houden.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
-

a
ls u voornamelijk korte ritten maakt,
-

v
oordat de auto meerdere weken niet wordt
gebruikt.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Als u zelf de accu van uw auto gaat
opladen, gebruik dan uitsluitend een lader
die geschikt is voor loodaccu's en die een
nominale spanning van 12 V heeft.
Volg de aanwijzingen van de fabrikant van de
acculader.
Sluit de kabels nooit aan op de verkeerde polen.
De accu hoeft niet te worden
losgekoppeld.
F

Z
et het contact uit.
F

S
chakel alle stroomverbruikers uit
(audiosysteem, ruitenwissers, verlichting,
e n z .) .
F

S
chakel om gevaarlijke vonken te
voorkomen de lader B uit alvorens de
kabels op de accu aan te sluiten.
F

C
ontroleer of de kabels van de lader in
goede staat zijn.
F

B
eweeg het kunststof kapje van de pluspool
omhoog (indien aanwezig).
F

S
luit de kabels van de lader B als volgt aan:
-

d
e rode pluskabel (+) op de pluspool (+)
van de accu A ,
-

d
e zwarte minkabel (-) op het massapunt
C van de auto.
Storingen verhelpen

173
Probeer nooit om een bevroren accu te
laden – Risico op explosie!
Als de accu bevroren is geweest, laat
deze dan door het CITROËN-netwerk
of door een gekwalificeerde werkplaats
controleren op beschadigingen van de
inwendige delen en op scheuren in de
behuizing (kans op lekkage van giftig en
corrosief zuur).
Loskoppelen van de accu
Als u de auto gedurende langere tijd niet
gaat gebruiken, koppel dan de accu los. Op
deze manier blijft het laadniveau van de accu
voldoende om de motor weer te starten.
Accupoolklem met snelsluiting
Aansluiten van de pluspool (+)De hendel tijdens het vergrendelen niet
forceren omdat de klem dan mogelijk
verkeerd zit; start de procedure opnieuw.
Na opnieuw aansluiten van de accu
Na opnieuw aansluiten van de accu moet u
het contact aanzetten en ver volgens 1 minuut
wachten alvorens de motor te starten, om de
elektronische systemen te initialiseren.
F

Z

odra de accu is geladen, dient u de
acculader B uit te schakelen voordat u de
kabels van de accu A loskoppelt.
Als deze sticker is aangebracht, mag
uitsluitend een 12 V-lader worden
gebruikt. Anders kan de elektrische
uitrusting van het Stop & Start-systeem
ernstig beschadigd raken. Voer de volgende handelingen uit alvorens de
accu los te koppelen:
F

sl

uit alle te openen carrosseriedelen
(portieren, achterklep, ruiten, zonnedak);
F

s

chakel alle stroomverbruikers (autoradio,
ruitenwissers, verlichting, enz.) uit;
F

z

et het contact uit en wacht vier minuten.
U hoeft slechts de klem van de pluspool (+) los
te nemen.
Loskoppelen van de plusklem (+)
F
T
rek de hendel A zo ver mogelijk omhoog
om de accupoolklem B te ontgrendelen.
F

B

eweeg de accupoolklem B omhoog om
hem te verwijderen. F

T
rek de hendel A zo ver mogelijk omhoog.
F
P
laats de geopende accupoolklem B op de
pluspool ( +).
F
D
ruk op de accupoolklem B tot hij stuit.
F
B
eweeg hendel A omlaag om accupoolklem
B te vergrendelen.
Mochten er zich na deze handeling kleine
storingen blijven voordoen, raadpleeg dan het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
8
Storingen verhelpen

174
Raadpleeg de desbetreffende rubriek voor het
resetten van bepaalde systemen, zoals:
-
d
e afstandsbediening of elektronische
sleutel (afhankelijk van de uitvoering);
-
d

e elektrische ruitbediening;
-

d
e datum en de tijd;
-
de

voorkeuzezenders.
Tijdens de rit die volgt op het de eerste
keer starten van de motor, werkt het Stop
& Start-systeem mogelijk niet.
In dat geval werkt het systeem pas
weer als de auto gedurende een
bepaalde periode, die afhankelijk is
van de omgevingstemperatuur en de
laadtoestand van de accu (maximaal 8
uur), niet is gebruikt.Slepen
U kunt de auto laten slepen door een andere
auto of een andere auto slepen met behulp van
het sleepoog.
Toegang tot het gereedschap
Het sleepoog bevindt zich onder de vloerplaat
van de bagageruimte.
Toegang:
F
o
pen de bagageruimte,
F

t
il de vloerplaat op en ver wijder deze,
F

n
eem het sleepoog uit de houder. Algemene aanwijzingen
Houd u aan de ter plaatse geldende
regelgeving.
Controleer of het gewicht van de
trekkende auto hoger is dan van de auto
die wordt gesleept.
Er moet iemand achter het stuur wiel van
de gesleepte auto blijven zitten. Deze
persoon moet beschikken over een geldig
rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Als de auto wordt gesleept met
uitgeschakelde motor, werken ook de rem-
en stuurbekrachtiging niet.
Schakel in de volgende gevallen een
professioneel bergingsbedrijf in:
-

a
ls de auto is gestrand op de
autosnelweg of autoweg,
-

b
ij auto's met vier wielaandrijving,
-

a
ls het niet mogelijk is de
versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen of
de parkeerrem los te zetten,
-

a
ls het niet mogelijk is de auto met een
automatische transmissie te slepen, bij
draaiende motor,
-

b
ij takelen met slechts twee wielen op
de grond,
-

b
ij het ontbreken van een
goedgekeurde sleepstang enz.
Storingen verhelpen
