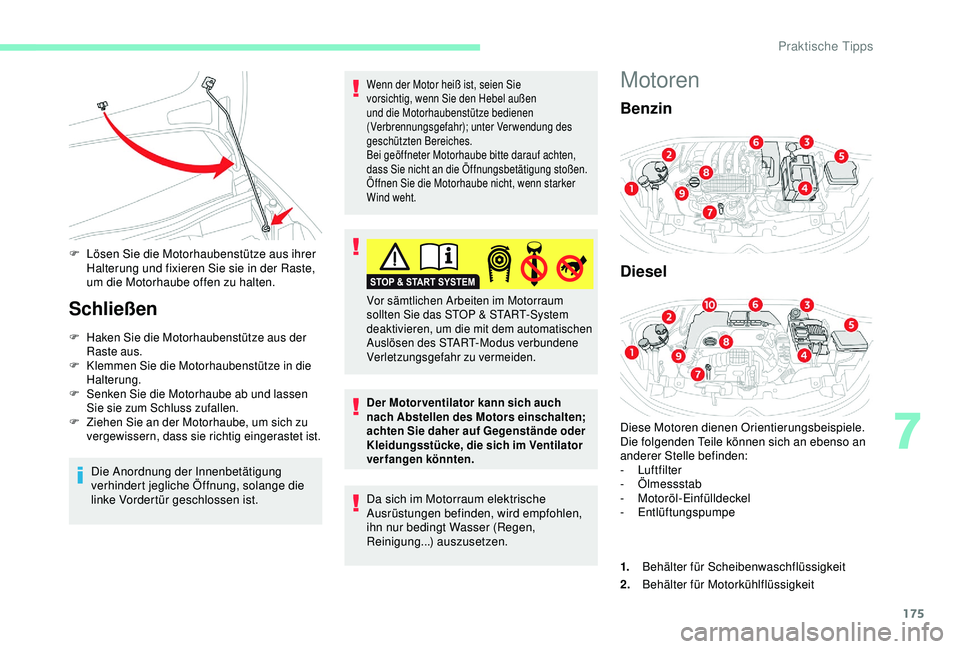

175
F Lösen Sie die Motorhaubenstütze aus ihrer Halterung und fixieren Sie sie in der Raste,
um die Motorhaube offen zu halten.
Schließen
F Haken Sie die Motorhaubenstütze aus der Raste aus.
F

K
lemmen Sie die Motorhaubenstütze in die
Halterung.
F

S
enken Sie die Motorhaube ab und lassen
Sie sie zum Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung, solange die
linke Vordertür geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
und die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung des
geschützten Bereiches.
Bei geöffneter Motorhaube bitte darauf achten,
dass Sie nicht an die Öffnungsbetätigung stoßen.
Öffnen Sie die Motorhaube nicht, wenn starker
Wind weht.
Der Motor ventilator kann sich auch
nach Abstellen des Motors einschalten;
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen,
Reinigung...) auszusetzen.
Vor sämtlichen Arbeiten im Motorraum
sollten Sie das STOP & START-System
deaktivieren, um die mit dem automatischen
Auslösen des START-Modus verbundene
Verletzungsgefahr zu vermeiden.
Motoren
Benzin
Diesel
Diese Motoren dienen Orientierungsbeispiele.
Die folgenden Teile können sich an ebenso an
anderer Stelle befinden:
-


Luftfilter
-


Ölmessstab
-


Motoröl-Einfülldeckel
-


Entlüftungspumpe
1. Behälter für Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit
7
Praktische Tipps

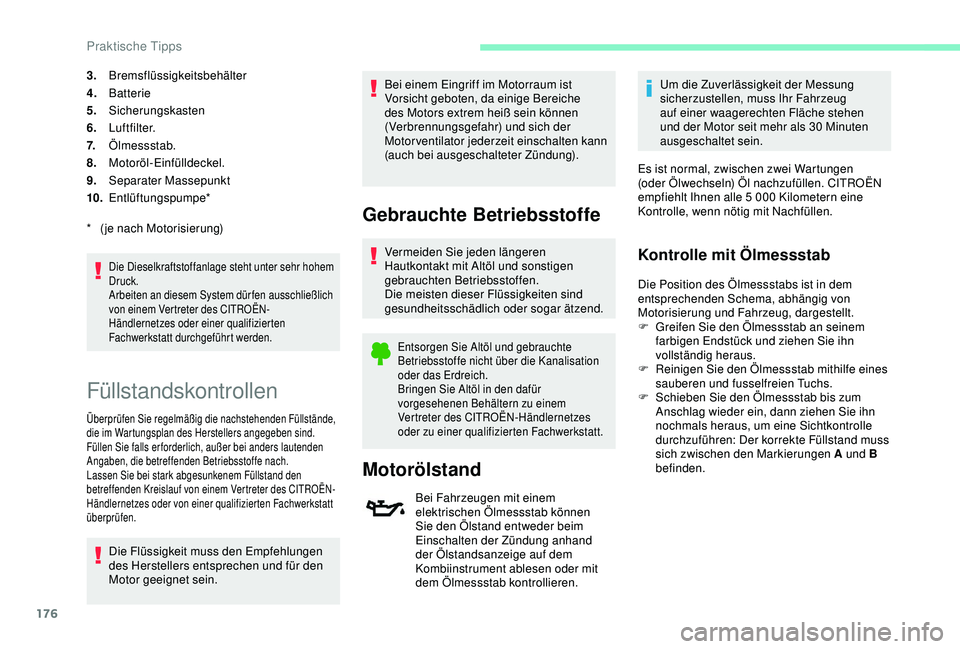

176
3.Bremsflüssigkeitsbehälter
4. Batterie
5. Sicherungskasten
6. Luftfilter.
7. Ölmessstab.
8. Motoröl-Einfülldeckel.
9. Separater Massepunkt
10. Entlüftungspumpe*
Die Dieselkraftstoffanlage steht unter sehr hohem
Druck.
Arbeiten an diesem System dür fen ausschließlich
von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt durchgeführt werden.
* (je nach Motorisierung)
Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden Füllstände,
die im Wartungsplan des Herstellers angegeben sind.
Füllen Sie falls erforderlich, außer bei anders lautenden
Angaben, die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den
betreffenden Kreislauf von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten Fachwerkstatt
überprüfen.
Die Flüssigkeit muss den Empfehlungen
des Herstellers entsprechen und für den
Motor geeignet sein. Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren
Hautkontakt mit Altöl und sonstigen
gebrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Entsorgen Sie Altöl und gebrauchte
Betriebsstoffe nicht über die Kanalisation
oder das Erdreich.
Bringen Sie Altöl in den dafür
vorgesehenen Behältern zu einem
Vertreter des CITROËN-Händlernetzes
oder zu einer qualifizierten Fachwerkstatt.
Motorölstand
Bei Fahrzeugen mit einem
elektrischen Ölmessstab können
Sie den Ölstand entweder beim
Einschalten der Zündung anhand
der Ölstandsanzeige auf dem
Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug
auf einer waagerechten Fläche stehen
und der Motor seit mehr als 30
Minuten
ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen. CITROËN
empfiehlt Ihnen alle 5 000 Kilometern eine
Kontrolle, wenn nötig mit Nachfüllen.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F

G
reifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn
vollständig heraus.
F

R
einigen Sie den Ölmessstab mithilfe eines
sauberen und fusselfreien Tuchs.
F

S
chieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: Der korrekte Füllstand muss
sich zwischen den Markierungen A und B
befinden.

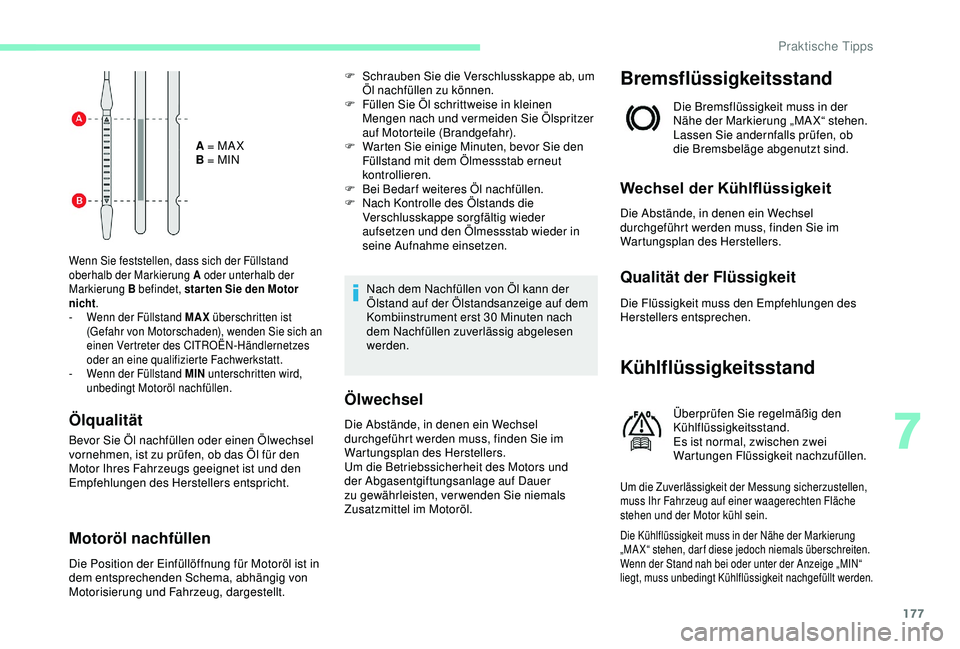

Praktische Tipps

177
A = MA X
B = MIN
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht.
-

W
enn der Füllstand MAX überschritten ist
(Gefahr von Motorschaden), wenden Sie sich an
einen Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
-

W
enn der Füllstand MIN unterschritten wird,
unbedingt Motoröl nachfüllen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Motoröl nachfüllen
F Schrauben Sie die Verschlusskappe ab, um Öl nachfüllen zu können.
F

F
üllen Sie Öl schrittweise in kleinen
Mengen nach und vermeiden Sie Ölspritzer
auf Motorteile (Brandgefahr).
F

W
arten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut
kontrollieren.
F

B
ei Bedar f weiteres Öl nachfüllen.
F

N
ach Kontrolle des Ölstands die
Verschlusskappe sorgfältig wieder
aufsetzen und den Ölmessstab wieder in
seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige auf dem
Kombiinstrument erst 30
Minuten nach
dem Nachfüllen zuverlässig abgelesen
werden.
Ölwechsel
Die Abstände, in denen ein Wechsel
durchgeführt werden muss, finden Sie im
Wartungsplan des Herstellers.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss in der
Nähe der Markierung „MAX“ stehen.
Lassen Sie andernfalls prüfen, ob
die Bremsbeläge abgenutzt sind.
Wechsel der Kühlflüssigkeit
Die Abstände, in denen ein Wechsel
durchgeführt werden muss, finden Sie im
Wartungsplan des Herstellers.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Kühlflüssigkeitsstand
Überprüfen Sie regelmäßig den
Kühlflüssigkeitsstand.
Es ist normal, zwischen zwei
Wartungen Flüssigkeit nachzufüllen.
Um die Zuverlässigkeit der Messung sicherzustellen,
muss Ihr Fahrzeug auf einer waagerechten Fläche
stehen und der Motor kühl sein.
Die Kühlflüssigkeit muss in der Nähe der Markierung
„MAX“ stehen, darf diese jedoch niemals überschreiten.
Wenn der Stand nah bei oder unter der Anzeige „MIN“
liegt, muss unbedingt Kühlflüssigkeit nachgefüllt werden.
Die Position der Einfüllöffnung für Motoröl ist in
dem entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
7
Praktische Tipps

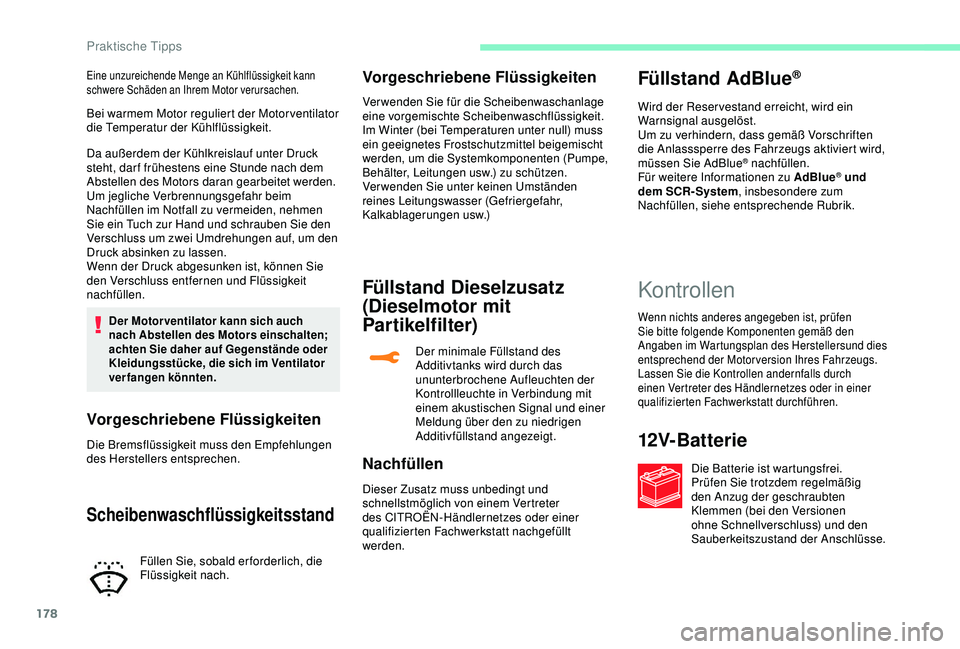

178
Bei warmem Motor reguliert der Motor ventilator
die Temperatur der Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck
steht, dar f frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Um jegliche Verbrennungsgefahr beim
Nachfüllen im Notfall zu vermeiden, nehmen
Sie ein Tuch zur Hand und schrauben Sie den
Verschluss um zwei Umdrehungen auf, um den
Druck absinken zu lassen.
Wenn der Druck abgesunken ist, können Sie
den Verschluss entfernen und Flüssigkeit
nachfüllen.
Der Motor ventilator kann sich auch
nach Abstellen des Motors einschalten;
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Vorgeschriebene Flüssigkeiten
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen.
Scheibenwaschflüssigkeitsstand
Eine unzureichende Menge an Kühlflüssigkeit kann
schwere Schäden an Ihrem Motor verursachen.
Füllen Sie, sobald er forderlich, die
Flüssigkeit nach.
Vorgeschriebene Flüssigkeiten
Verwenden Sie für die Scheibenwaschanlage
eine vorgemischte Scheibenwaschflüssigkeit.
Im Winter (bei Temperaturen unter null) muss
ein geeignetes Frostschutzmittel beigemischt
werden, um die Systemkomponenten (Pumpe,
Behälter, Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen usw.)
Füllstand Dieselzusatz
(Dieselmotor mit
Par tikelfilter)
Der minimale Füllstand des
Additivtanks wird durch das
ununterbrochene Aufleuchten der
Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer
Meldung über den zu niedrigen
Additivfüllstand angezeigt.
Nachfüllen
Dieser Zusatz muss unbedingt und
schnellstmöglich von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt nachgefüllt
werden.
Füllstand AdBlue®
Wird der Reservestand erreicht, wird ein
Warnsignal ausgelöst.
Um zu verhindern, dass gemäß Vorschriften
die Anlasssperre des Fahrzeugs aktiviert wird,
müssen Sie AdBlue
® nachfüllen.
Für weitere Informationen zu AdBlue® und
dem SCR-System , insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen
Sie bitte folgende Komponenten gemäß den
Angaben im Wartungsplan des Herstellersund dies
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch
einen Vertreter des Händlernetzes oder in einer
qualifizierten Fachwerkstatt durchführen.
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig
den Anzug der geschraubten
Klemmen (bei den Versionen
ohne Schnellverschluss) und den
Sauberkeitszustand der Anschlüsse.

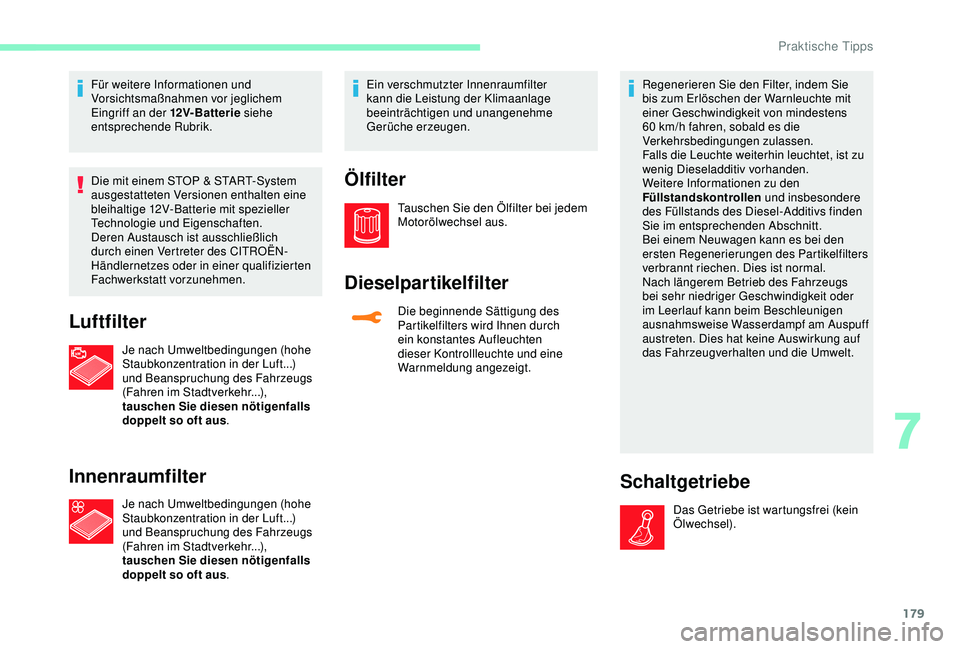

Praktische Tipps

179
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem
Eingriff an der 12V- Bat ter ie siehe
entsprechende Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Deren Austausch ist ausschließlich
durch einen Vertreter des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Luftfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr...),
tauschen Sie diesen nötigenfalls
doppelt so oft aus .
Innenraumfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr...),
tauschen Sie diesen nötigenfalls
doppelt so oft aus. Ein verschmutzter Innenraumfilter
kann die Leistung der Klimaanlage
beeinträchtigen und unangenehme
Gerüche erzeugen.
Ölfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Dieselpartikelfilter
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch
ein konstantes Aufleuchten
dieser Kontrollleuchte und eine
Warnmeldung angezeigt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Warnleuchte mit
einer Geschwindigkeit von mindestens
60
km/h fahren, sobald es die
Verkehrsbedingungen zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Dieseladditiv vorhanden.
Weitere Informationen zu den
Füllstandskontrollen und insbesondere
des Füllstands des Diesel-Additivs finden
Sie im entsprechenden Abschnitt.
Bei einem Neuwagen kann es bei den
ersten Regenerierungen des Partikelfilters
verbrannt riechen. Dies ist normal.
Nach längerem Betrieb des Fahrzeugs
bei sehr niedriger Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die Umwelt.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
7
Praktische Tipps

180
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Bremsbeläge
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
Abnutzung der
Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie
sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren, hat
CITROËN spezielle Produkte ausgewählt
und hält diese für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen
können Bremsscheiben und Bremsbeläge
mit Raureif oder Eis beschlagen;
die Bremsleistung kann dadurch
beeinträchtigt sein. Treten Sie wiederholt
leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
AdBlue® (Motoren
BlueHDi)
SCR-System
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Urea enthält, wandelt der Katalysator bis
zu 85

% des Stickstoffoxids (NOx) in Stickstoff
und Wasser, also Substanzen, die weder
gesundheits- noch umweltschädlich sind, um.
Die Flüssigkeit AdBlue® befindet
sich in einem speziellen Tank
mit einem Fassungsvermögen
von ca. 15

Litern.
Bevor ein Alarm einen niedrigen Füllstand
anzeigt. Sie können dann noch weitere
2

400

km fahren, bevor der Tank vollständig
leer ist.
Praktische Tipps

181

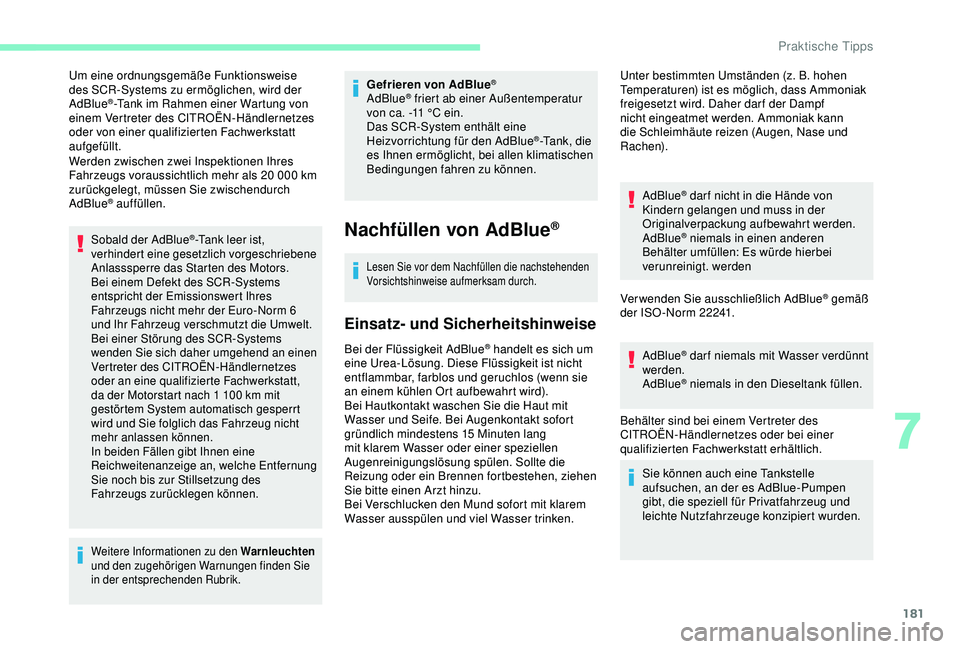

Um eine ordnungsgemäße Funktionsweise
des SCR-Systems zu ermöglichen, wird der
AdBlue
®-Tank im Rahmen einer Wartung von
einem Vertreter des CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
aufgefüllt.
Werden zwischen zwei Inspektionen Ihres
Fahrzeugs voraussichtlich mehr als 20
000 km
zurückgelegt, müssen Sie zwischendurch
AdBlue
® auffüllen.
Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems
entspricht der Emissionswert Ihres
Fahrzeugs nicht mehr der Euro-Norm 6
und Ihr Fahrzeug verschmutzt die Umwelt.
Bei einer Störung des SCR-Systems
wenden Sie sich daher umgehend an einen
Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt,
da der Motorstart nach 1
100 km mit
gestörtem System automatisch gesperrt
wird und Sie folglich das Fahrzeug nicht
mehr anlassen können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung
Sie noch bis zur Stillsetzung des
Fahrzeugs zurücklegen können.
Weitere Informationen zu den Warnleuchten
und den zugehörigen Warnungen finden Sie
in der entsprechenden Rubrik.
Gefrieren von AdBlue®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Tank, die
es Ihnen ermöglicht, bei allen klimatischen
Bedingungen fahren zu können.
Nachfüllen von AdBlue®
Lesen Sie vor dem Nachfüllen die nachstehenden
Vorsichtshinweise aufmerksam durch.
Einsatz- und Sicherheitshinweise
Bei der Flüssigkeit AdBlue® handelt es sich um
eine Urea-Lösung. Diese Flüssigkeit ist nicht
entflammbar, farblos und geruchlos (wenn sie
an einem kühlen Ort aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit
Wasser und Seife. Bei Augenkontakt sofort
gründlich mindestens 15

Minuten lang
mit klarem Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen
Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken. AdBlue
® dar f nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
AdBlue
® niemals in einen anderen
Behälter umfüllen: Es würde hierbei
verunreinigt. werden
Verwenden Sie ausschließlich AdBlue
® gemäß
der ISO -Norm 22241.
AdBlue
® dar f niemals mit Wasser verdünnt
werden.
AdBlue
® niemals in den Dieseltank füllen.
Behälter sind bei einem Vertreter des
CITROËN-Händlernetzes oder bei einer
qualifizierten Fachwerkstatt erhältlich. Unter bestimmten Umständen (z. B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f der Dampf
nicht eingeatmet werden. Ammoniak kann
die Schleimhäute reizen (Augen, Nase und
Rachen).
Sie können auch eine Tankstelle
aufsuchen, an der es AdBlue-Pumpen
gibt, die speziell für Privatfahrzeug und
leichte Nutzfahrzeuge konzipiert wurden.
7
Praktische Tipps

182

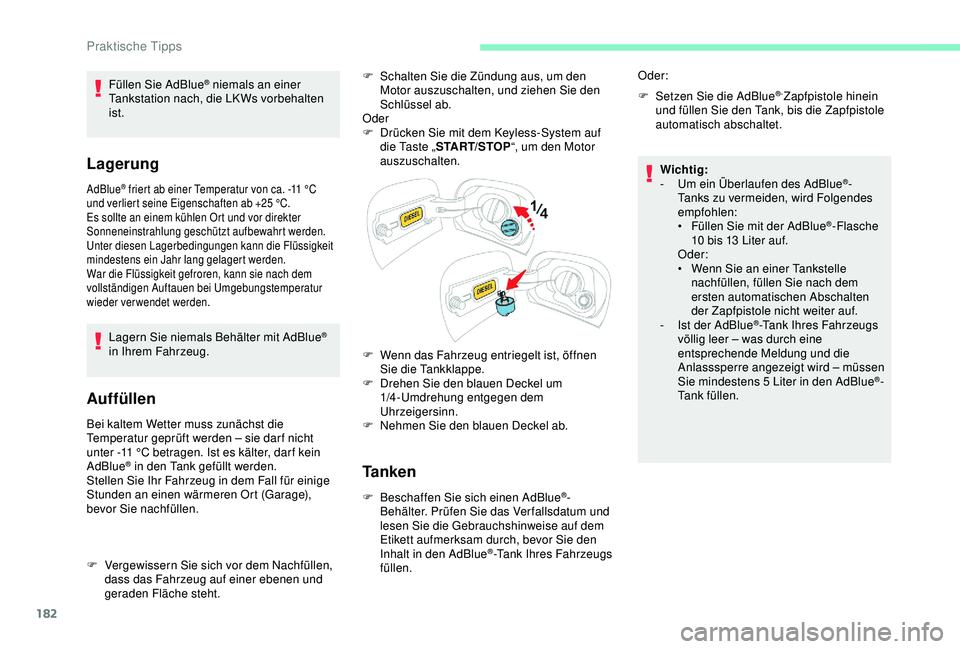

Lagerung
AdBlue® friert ab einer Temperatur von ca. -11 °C
u
nd verliert seine Eigenschaften ab +25 °C.
Es sollte an einem kühlen Ort und vor direkter
Sonneneinstrahlung geschützt aufbewahrt werden.
Unter diesen Lagerbedingungen kann die Flüssigkeit
mindestens ein Jahr lang gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen bei Umgebungstemperatur
wieder verwendet werden.
Lagern Sie niemals Behälter mit AdBlue®
in Ihrem Fahrzeug.
Auffüllen
Bei kaltem Wetter muss zunächst die
Temperatur geprüft werden – sie dar f nicht
unter -11
°C betragen. Ist es kälter, dar f kein
AdBlue
® in den Tank gefüllt werden.
Stellen Sie Ihr Fahrzeug in dem Fall für einige
Stunden an einen wärmeren Ort (Garage),
bevor Sie nachfüllen. F

S
chalten Sie die Zündung aus, um den
Motor auszuschalten, und ziehen Sie den
Schlüssel ab.
Oder
F
D
rücken Sie mit dem Keyless-System auf
die Taste „ START/STOP “, um den Motor
auszuschalten.
F
W
enn das Fahrzeug entriegelt ist, öffnen
Sie die Tankklappe.
F
D
rehen Sie den blauen Deckel um
1/4-Umdrehung entgegen dem
Uhrzeigersinn.
F
N
ehmen Sie den blauen Deckel ab.Tanken
F Beschaffen Sie sich einen AdBlue®-
Behälter. Prüfen Sie das Ver fallsdatum und
lesen Sie die Gebrauchshinweise auf dem
Etikett aufmerksam durch, bevor Sie den
Inhalt in den AdBlue
®-Tank Ihres Fahrzeugs
füllen. F

S
etzen Sie die AdBlue
®-Zapfpistole hinein
und füllen Sie den Tank, bis die Zapfpistole
automatisch abschaltet.
Oder:
Wichtig:
-

U

m ein Überlaufen des AdBlue
®-
Tanks zu vermeiden, wird Folgendes
empfohlen:
•

F

üllen Sie mit der AdBlue
®-Flasche
10 bis 13

Liter auf.
Oder:
•

W

enn Sie an einer Tankstelle
nachfüllen, füllen Sie nach dem
ersten automatischen Abschalten
der Zapfpistole nicht weiter auf.
-

I

st der AdBlue
®-Tank Ihres Fahrzeugs
völlig leer – was durch eine
entsprechende Meldung und die
Anlasssperre angezeigt wird – müssen
Sie mindestens 5
Liter in den AdBlue
®-
Tank füllen.
Füllen Sie AdBlue
® niemals an einer
Tankstation nach, die LK Ws vorbehalten
ist.
F

V

ergewissern Sie sich vor dem Nachfüllen,
dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Praktische Tipps
