2019 Alfa Romeo MiTo Руководство по эксплуатации и техобслуживанию (in Russian)

Исполнения 1.4 Turbo Multi Air
119A0J0283C
159

Исполнения 1.3 JTDM-2
120A0J0411C
160
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

МОТОРНОЕ МАСЛО
132)
38) 39)
2)
Удостоверьтесь, что уровень масла на
щупе 1 находится между отметками
MIN и MAX. Если уровень масла
находится на уровне или ниже отметки
MIN, долейте его через маслоналивную
горловину 2 до отметки MAX.
Исполнения 1.4 Бензиновый
двигатель/ 1.4 Turbo Бензин/СНГ/
1.4 Turbo Multi Air / 1.3 JTD
M-2:
извлеките щуп 1 контроля уровня
моторного масла, протрите его не
оставляющей следов тряпкой и
вставьте снова. Вновь выньте щуп
и убедитесь, что уровень масла
находится между отметками MIN
и MAX.
Исполнения Turbo TwinAir: щуп 1
контроля уровня моторного масла
закреплен на пробке 2. Открутите
пробку, протрите щуп не оставляющей
следов тряпкой, вставьте его снова и
закрутите пробку. Еще раз выньте щуп
и убедитесь, что уровень моторного
масла находился между отметками MIN
и MAX.Расход моторного масла
Максимально допустимый уровень
расхода моторного масла составляет
приблизительно 400 г на 1000 км
пробега. В начальный период
эксплуатации автомобиля происходит
приработка деталей двигателя. Расход
моторного масла можно считать
устоявшимся после 5.000 - 6.000 км
пробега.
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
ДВИГАТЕЛЯ
132)
40)
Если уровень жидкости недостаточный,
открутите пробку 3 с бачка и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ЖИДКОСТЬ ОМЫВАТЕЛЕЙ
ВЕТРОВОГО / ЗАДНЕГО
СТЕКЛА
134) 135)
Если уровень жидкости недостаточный,
поднимите пробку 4 бачка и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ТОРМОЗНАЯ ЖИДКОСТЬ
136) 137)
41)
Следите, чтобы уровень тормозной
жидкости был максимальным. Если
уровень жидкости в бачке
недостаточный, открутите пробку 5 с
бачка и залейте жидкость в
соответствии с указаниями раздела
"Технические характеристики".
МАСЛО СИСТЕМЫ ПРИВОДА
КОРОБКИ ПЕРЕДАЧ ALFA TCT
(где это предусмотрено)
3)
Для контроля за уровнем масла привода
коробки передач обращайтесь только в
сервисные центры Alfa Romeo.
ПРЕДУПРЕЖДЕНИЕ
37)Внимание: при доливке не перепутайте
различные типы жидкости – они все
несовместимы друг с другом! Доливка
неправильной жидкости может серьезно
повредитьавтомобиль.
38)Уровеньмасла никогда не должен
превышатьотметку MAX.
39)Не доливайте масло, характеристики
которого отличаются от уже имеющегося в
двигателе.
161

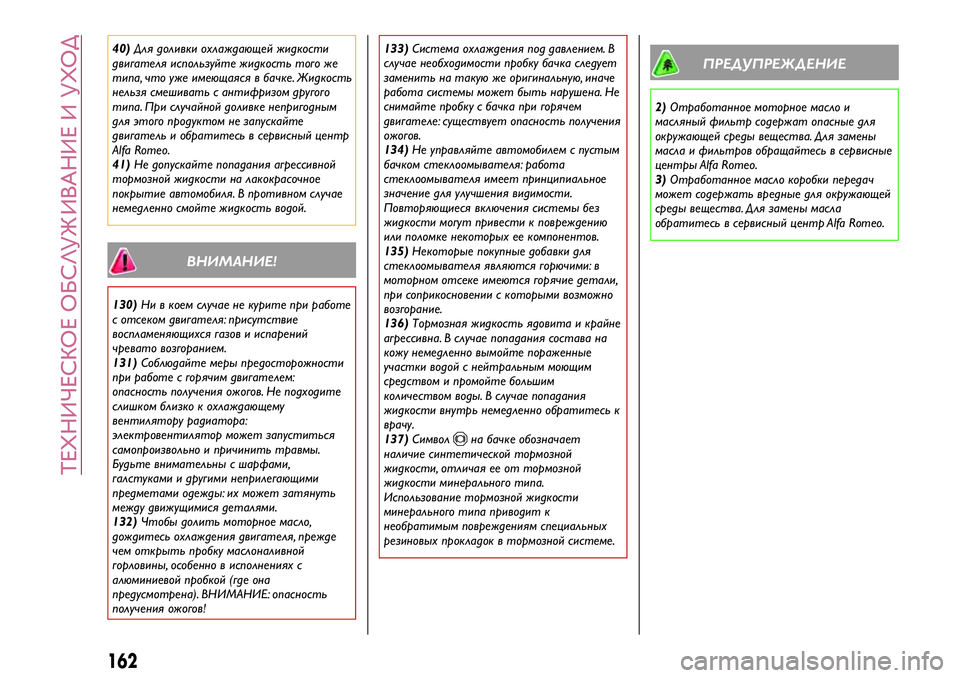

40)Для доливки охлаждающей жидкости
двигателя используйте жидкость того же
типа, что уже имеющаяся в бачке. Жидкость
нельзя смешивать с антифризом другого
типа. При случайной доливке непригодным
для этого продуктом не запускайте
двигательи обратитесьв сервисный центр
Alfa Romeo.
41)Не допускайте попадания агрессивной
тормозной жидкости на лакокрасочное
покрытие автомобиля. В противном случае
немедленно смойте жидкостьводой.
ВНИМАНИЕ!
130)Ни в коем случае не курите при работе
с отсеком двигателя: присутствие
воспламеняющихся газов и испарений
чревато возгоранием.
131)Соблюдайте меры предосторожности
при работе с горячим двигателем:
опасностьполучения ожогов. Не подходите
слишком близко к охлаждающему
вентилятору радиатора:
электровентилятор может запуститься
самопроизвольно и причинить травмы.
Будьте внимательны с шарфами,
галстуками и другими неприлегающими
предметами одежды: их может затянуть
между движущимися деталями.
132)Чтобы долитьмоторное масло,
дождитесьохлаждения двигателя, прежде
чем открытьпробку маслоналивной
горловины, особенно в исполнениях с
алюминиевой пробкой (где она
предусмотрена). ВНИМАНИЕ: опасность
получения ожогов!133)Система охлаждения под давлением. В
случае необходимости пробку бачка следует
заменитьна такую же оригинальную, иначе
работа системы может бытьнарушена. Не
снимайте пробку с бачка при горячем
двигателе: существует опасностьполучения
ожогов.
134)Не управляйте автомобилем с пустым
бачком стеклоомывателя: работа
стеклоомывателя имеет принципиальное
значение для улучшения видимости.
Повторяющиеся включения системы без
жидкости могут привести к повреждению
или поломке некоторых ее компонентов.
135)Некоторые покупные добавки для
стеклоомывателя являются горючими: в
моторном отсеке имеются горячие детали,
при соприкосновении с которыми возможно
возгорание.
136)Тормозная жидкостьядовита и крайне
агрессивна. В случае попадания состава на
кожу немедленно вымойте пораженные
участки водой с нейтральным моющим
средством и промойте большим
количеством воды. В случае попадания
жидкости внутрьнемедленно обратитеськ
врачу.
137)Символ
на бачке обозначает
наличие синтетической тормозной
жидкости, отличая ее от тормозной
жидкости минерального типа.
Использование тормозной жидкости
минерального типа приводит к
необратимым повреждениям специальных
резиновых прокладок в тормозной системе.
ПРЕДУПРЕЖДЕНИЕ
2)Отработанное моторное масло и
масляный фильтр содержат опасные для
окружающей среды вещества. Для замены
масла и фильтров обращайтесь в сервисные
центры Alfa Romeo.
3)Отработанное масло коробки передач
может содержатьвредные для окружающей
среды вещества. Для замены масла
обратитесьв сервисный центр Alfa Romeo.
162
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

ЗАРЯДКА
АККУМУЛЯТОРНОЙ
БАТАРЕИ
ПРЕДУПРЕЖД ЕНИЕ Описание
процедуры зарядки аккумуляторной
батареи приводится только в качестве
справочной информации. Для проверки
и регулировки данной операции
обратитесь на станцию
техобслуживания Alfa Romeo.
ПРЕДУПРЕЖД ЕНИЕ Прежде чем
отсоединить и вновь подключить
аккумулятор к системе электропитания,
подождите не менее 1 минуты после
установки ключа зажигания в
положение STOP и после закрытия
двери со стороны водителя.
Зарядка должна проводиться медленно
при низкой силе зарядного тока в
течение 24 часов. Зарядка в течение
слишком продолжительного времени
может повредить аккумулятор.
ПРЕДУПРЕЖД ЕНИЕ Необходимо,
чтобы электрические провода были
должным образом снова соединены с
аккумулятором (положительный провод
(+) с положительной клеммой и
отрицательный провод (–) с
отрицательной клеммой). Клеммы
аккумуляторной батареи обозначены
символами (положительная клемма (+)
и отрицательная клемма (–)), которыеуказаны на крышке аккумуляторной
батареи. Кроме того, зажимы проводов
не должны иметь следов коррозии и
должны быть прочно соединены с
клеммами аккумулятора. При
использовании быстрого зарядного
устройства с батареей, установленной
на автомобиле, перед подключением
зарядного устройства отсоедините оба
провода аккумулятора автомобиля. Не
используйте быстрое зарядное
устройство для подачи пускового
напряжения. Необходимо, чтобы
электрические провода были должным
образом снова соединены с
аккумулятором (положительный провод
(+) с положительной клеммой и
отрицательный провод (–) с
отрицательной клеммой). Клеммы
аккумуляторной батареи обозначены
символами (положительная клемма (+)
и отрицательная клемма (–)), которые
указаны на крышке аккумуляторной
батареи. Кроме того, зажимы проводов
не должны иметь следов коррозии и
должны быть прочно соединены с
клеммами аккумулятора.
ИСПОЛНЕНИЯ БЕЗ СИСТЕМЫ
START&STOP
(где это предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините клемму от минусового
вывода аккумуляторной батареи;
подсоедините провода зарядного
устройства к клеммам аккумуляторной
батареи, соблюдая полярность;
включите зарядное устройство;
по окончании зарядки отключите
зарядное устройство прежде, чем
отсоединить аккумуляторную батарею;
снова соедините клемму с
минусовым выводом аккумуляторной
батареи.
ИСПОЛНЕНИЯ С СИСТЕМОЙ
START&STOP
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините разъем 1
РИС. 121 (нажатием кнопки 2) датчика
3 проверки состояния зарядки
аккумулятора, который установлен на
отрицательном выводе (–) 4 самого
аккумулятора;
соедините положительный кабель (+)
зарядного устройства с положительным
выводом (+) аккумулятора, а
отрицательный кабель (-) зарядного
устройства со стержнем 4
отрицательного вывода (-)
аккумулятора;
163

датчиком 3 аккумулятора.
СТЕКЛООЧИСТИТЕЛИ
ВЕТРОВОГО/ЗАДНЕГО
СТЕКЛА
ЩЕТКИ
138)
42)
Поднятие щеток стеклоочистителя
Последовательность выполнения
операций:
Поверните ключ зажигания в
положение MAR и посредством
правого рычажка на руле включите
стеклоочиститель на одноразовое
прохождение щетки. Когда щетка со
стороны водителя оказывается на
участке стойки ветрового стекла,
поверните ключ зажигания в положение
STOP и поднимите щетку в положение
покоя;
прежде чем вновь включить
стеклоочиститель, опустите щетку на
ветровое стекло.
Замена щеток стеклоочистителя
Последовательность выполнения
операций:
поднимите рычаг стеклоочистителя,
нажмите на рычажок 1
РИС. 122 запорной пружины и снимите
щетку с рычага;
установите новую щетку, вставив
рычажок в соответствующее
посадочное положение рычага.
Проверьте крепление щетки;
опустите рычаг на ветровое стекло.
ПРЕДУПРЕЖД ЕНИЕ Не включайте
стеклоочиститель, когда щетки подняты
над ветровым стеклом.

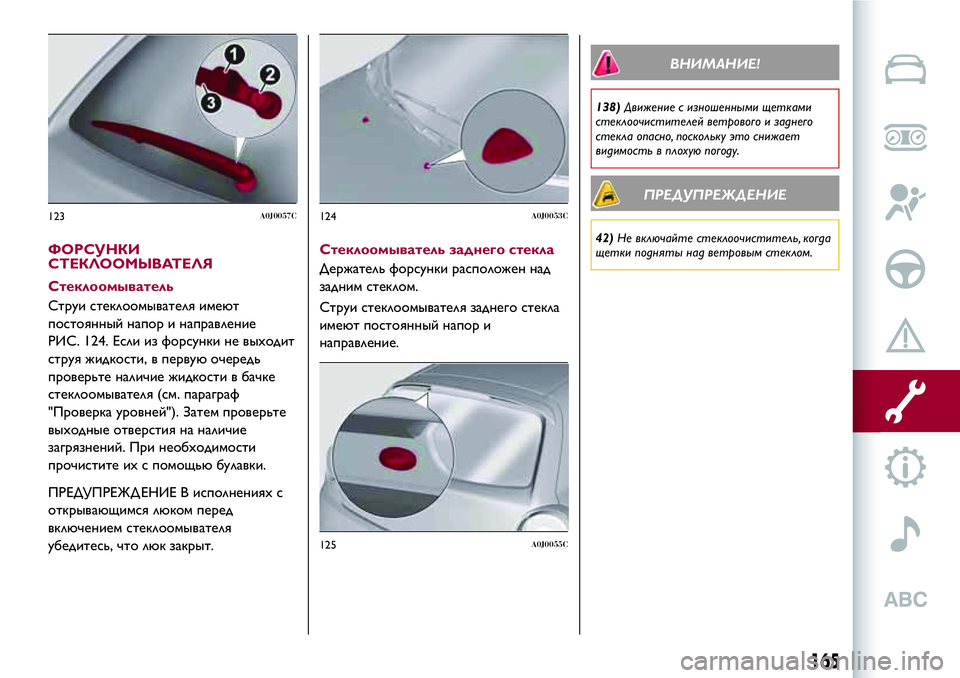

Замена щетки стеклоочистителя
заднего стекла
Последовательность выполнения
операций:
поднимите крышку 1 РИС. 123,
отвинтите гайку 2 и снимите рычаг 3;
правильно установите новый рычаг,
затяните до конца гайку 2 и опустите
крышку 1.
121A0J0389C
122A0J0054C
164
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД
включите зарядное устройство. По
окончании зарядки отключите зарядное
устройство прежде, чем отсоединить
аккумуляторную батарею;
после отсоединения зарядного
устройства вновь соедините разъем 1 с

ФОРСУНКИ
СТЕКЛООМЫВАТЕЛЯ
Стеклоомыватель
Струи стеклоомывателя имеют
постоянный напор и направление
РИС. 124. Если из форсунки не выходит
струя жидкости, в первую очередь
проверьте наличие жидкости в бачке
стеклоомывателя (см. параграф
"Проверка уровней"). Затем проверьте
выходные отверстия на наличие
загрязнений. При необходимости
прочистите ихс помощью булавки.
ПРЕДУПРЕЖД ЕНИЕ В исполненияхс
открывающимся люком перед
включением стеклоомывателя
убедитесь, что люк закрыт.
Стеклоомыватель заднего стекла
Держатель форсунки расположен над
задним стеклом.
Струи стеклоомывателя заднего стекла
имеют постоянный напор и
направление.
ВНИМАНИЕ!
138)Движение с изношенными щетками
стеклоочистителей ветрового и заднего
стекла опасно, поскольку это снижает
видимостьв плохую погоду.
ПРЕДУПРЕЖДЕНИЕ
42)Не включайте стеклоочиститель, когда
щетки подняты над ветровым стеклом.
123A0J0057C124A0J0053C
125A0J0055C
165

АККУМУЛЯТОРНАЯ
БАТАРЕЯ
Аккумуляторная батарея 6 (см.
описание на предыдущихстраницах) не
требует долива электролита с
дистиллированной водой. Проверка
состояния аккумулятора должна
периодически выполняться в сервисном
центре Alfa Romeo.
ПРОВЕРКА СОСТОЯНИЯ
ЗАРЯДКИ И УРОВНЯ
ЭЛЕКТРОЛИТА
139) 140) 141) 142)
43)
4)
При необходимости следует заменить
аккумуляторную батарею на
оригинальную с такими же
техническими характеристиками. Для
ухода за батареей необходимо
руководствоваться указаниями
производителя.
РЕКОМЕНДАЦИИ ПО
ПРОДЛЕНИЮСРОКА СЛУЖБЫ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Во избежание быстрой разрядки
батареи и для сохранения ее работы в
течение длительного времени
тщательно соблюдайте следующие
рекомендации:
оставляя автомобиль на парковке,
убедиться, что двери, капот и багажник
хорошо закрыты - это означает, что в
салоне не останутся гореть плафоны
освещения;
всегда выключайте плафоны
внутреннего освещения; в любом
случае на автомобиле установлена
система автоматического отключения
внутреннего освещения;
при выключенном двигателе не
оставляйте надолго включенными
различные устройства (радиоприемник,
аварийные огни и т.д.);
перед выполнением какой-либо
операции на электрооборудовании
отсоедините кабель минусового вывода
аккумуляторной батареи.
ПРЕДУПРЕЖД ЕНИЕ Батарея, долго
остающаяся с зарядом ниже 50%,
повреждается в результате сульфатации
и теряет способность к запуску.
При этом она также более подвержена
замерзанию (уже при температуре
-10 °C). В случае продолжительного
простоя см. параграф "Длительный
простой автомобиля" в разделе "Запуск
и управление автомобилем".
Если после приобретения автомобиля
вы хотите установить электрические
устройства, постоянно нуждающиеся в
электроснабжении (охранная
сигнализация и пр.) или влияющие напоказатели потребления
электроэнергии, обратитесь в
сервисный центр Alfa Romeo, где
квалифицированный персонал оценит
ихсуммарное потребление тока.
ВНИМАНИЕ!
139)Аккумулятор содержит ядовитый и
едкий электролит. Избегайте его попадания
на кожу или в глаза. Не подносите к
аккумулятору открытый огоньили
источники искр: опасностьвзрыва и
возгорания.
140)Работа батареи на слишком низком
уровне электролита приводит к
необратимым повреждениям аккумулятора
и может вызватьего взрыв.
141)Если автомобильдолжен длительное
время стоятьбез движения в особо
холодных погодных условиях, нужно снять
аккумуляторную батарею и перенести ее в
обогреваемое помещение во избежание риска
ее замерзания.
142)При работе с аккумулятором или около
него всегда защищайте глаза специальными
очками.
166
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД
