Блок предохранителей на панели
приборов
Для доступа к предохранителям
РИС. 90 опустите крышку 1 РИС. 89,
одной рукой возьмитесь за крышку 2,
расположенную на участке, показанном
на рисунке, и снимите ее, двигая в
показанном стрелкой направлении,
чтобы сначала освободить внутренние
стопоры 3 и затем язычки 4.
90A0J0205C

Блок предохранителей в багажном
отделении
Для доступа к блоку предохранителей
РИС. 92 (расположенному с левой
стороны в багажнике), откройте
соответствующий смотровой люк, как
показано на РИС. 91.
91A0J0264C
92A0J0175C
128
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

Блок предохранителей в моторном отсекеРИС. 88
ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Замок зажиганияF03 20
Электровентилятор салонаF08 40
Дополнительный обогреватель (исполнения Turbo TwinAir и 1.3 JTD
M-2)F09 5
Битональные звуковое сигнализаторы F10 15
Фары дальнего светаF14 15
Дополнительный обогреватель (PTC 1) F15 30
Компрессор кондиционераF19 7.5
Обогрев заднего стекла, система оттаивания стекол F20 30
Топливный электронасос на баке F21 15
Передние противотуманные фары F30 15
Дополнительный обогреватель (PTC2) F81 60
Дополнительный обогреватель (PTC1) F82 50
Дополнительный обогреватель (PTC2) F82 40
СвободныйF83 –
Аудиосистема Hi-Fi (блоки управления, динамик Bassbox), исполнение с ручной коробкой
переключения передачF84 20
Электрическая розетка на консоли F85 15
Антизапотеватели на внешнихэлектрическихзеркалах/ Антизапотеватели на передних
омывателяхстекол / Катушка дистанционного выключателя обогреваемого ветрового
стеклаF87 7,5
129

Блок предохранителей на панели приборовРИС. 90
ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
СвободныйF12 –
Корректор положения фар.F13 5
INT/A Реле отводного блока моторного отсека F31 5
Питание диагностического разъема EOBD /Uconnect
™/ Сирена сигнализации /
Волюметрический датчик сигнализации / Электровентилятор / Система TPMS / Приборы
управления электрическими зеркалами / Приборы управления системой климат-контроляF36 15
Переключатель стоп-сигналов (NA) / Узел приборной панели / Корректор положения фар F37 5
Централизованное закрытие дверей и багажника F38 15
Насос омывателей ветрового и заднего стекла F43 20
Электрический стеклоподъемник (сторона водителя) F47 20
Электрический стеклоподъемник (сторона пассажира) F48 20
Парковочные датчики / Подсветка приборов управления / Электрохромное зеркало /
Датчик дождя/сумерек / Открывающаяся крыша / Система TPMS / Подсветка
прикуривателя / Кнопочный блок системы S.B.R.F49 5
Приборы управления системой климат-контроля / Подводка для подключения
радиоприемника /
Bluetooth®/ Переключатель стоп-сигнала (NC) / Переключатель
сцепления / Переключатель заднего хода / Дебиметр (исполнения с дизельным
двигателем) / датчик воды в газовом фильтре (исполнения с дизельным двигателем)F51 5
Узел панели инструментовF53 5
130
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

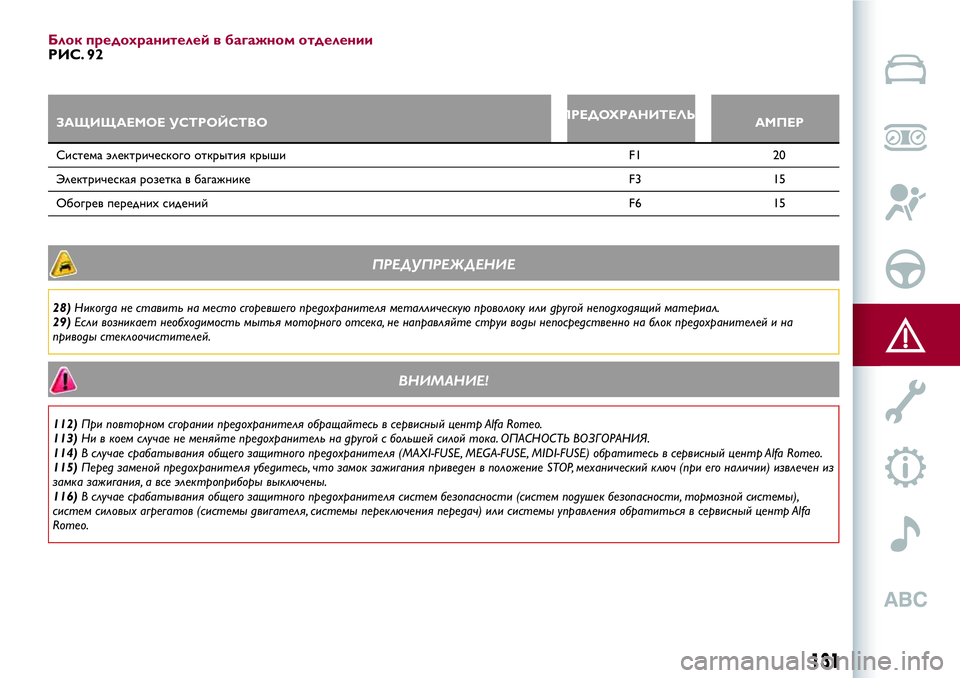

Блок предохранителей в багажном отделенииРИС. 92
ЗАЩИЩАЕМОЕ УСТРОЙСТВОПРЕДОХРАНИТЕЛЬ
АМПЕР
Система электрического открытия крыши F1 20
Электрическая розетка в багажнике F3 15
Обогрев переднихсиденийF6 15
ПРЕДУПРЕЖДЕНИЕ
28)Никогда не ставитьна место сгоревшего предохранителя металлическую проволоку или другой неподходящий материал.
29)Если возникает необходимостьмытья моторного отсека, не направляйте струи воды непосредственно на блок предохранителей и на
приводы стеклоочистителей.
ВНИМАНИЕ!
112)При повторном сгорании предохранителя обращайтесьв сервисный центр Alfa Romeo.
113)Ни в коем случае не меняйте предохранительна другой с большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ.
114)В случае срабатывания общего защитного предохранителя (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) обратитесьв сервисный центр Alfa Romeo.
115)Перед заменой предохранителя убедитесь, что замок зажигания приведен в положение STOP, механический ключ (при его наличии) извлечен из
замка зажигания, а все электроприборы выключены.
116)В случае срабатывания общего защитного предохранителя систем безопасности (систем подушек безопасности, тормозной системы),
систем силовых агрегатов (системы двигателя, системы переключения передач) или системы управления обратиться в сервисный центр Alfa
Romeo.
131

ЗАМЕНА КОЛЕСА
ДОМКРАТ
117) 118) 119) 120) 121) 122)
30) 31)
Это следует знать:
вес домкрата 1,76 кг
домкрат не нуждается в какой-либо
регулировке;
домкрат не подлежит ремонту; в
случае поломки его следует заменить на
новый
нельзя устанавливать на домкрат
никакие другие устройства, кроме
поворотной рукоятки
Техобслуживание домкрата
избегать образования отложений
грязи на "червячныхвинтах";
следить за тем, чтобы "червячные
винты" всегда были смазаны;
запрещается вносить изменения в
домкрат.
Условия, при которых нельзя
использовать домкрат
температура ниже -40°C
на песчаном или илистом грунте
на неровныхучастках
на дорогахс сильным уклоном
в тяжелыхклиматическихусловиях:
при грозах, тайфунах, циклонах, вьюгах,
ураганахи т.д.
при прямом контакте с двигателем
или для ремонтныхработ под
поднятым автомобилем;
на суднах.
Процедура замены колеса
Порядок действий при замене колеса:
остановите автомобиль в таком
месте, где он не будет представлять
опасности для другихучастников
движения и где можно выполнить
замену колеса в безопасныхусловиях.
дорожное покрытие должно быть по
возможности ровным и достаточно
твердым.
выключить двигатель, взвести
стояночный тормоз и включить 1ю
передачу или заднюю передачу; Перед
выходом из автомобиля наденьте
светоотражающий жилет (обязательный
по закону);
откройте багажник, поднимите
коврик обшивки за язычок 1 РИС. 93;
отвинтите блокировку 1 РИС. 94,
возьмите ящик с инструментом 2 и
поставьте его рядом с колесом,
требующим замены; Извлеките
аварийное колесо 3;
исполнения со стальными
дисками: вставьте отвертку в прорезь
1 РИС. 95, чтобы сработала пружина 2
крепления колпака колеса;
исполнения с дисками из легких
сплавов: покачайте автомобиль, чтобы
облегчить снятие диска со ступицы
колеса. В некоторыхмоделяхмогут
быть установлены диски из легких
сплавов с колпаком ступицы колеса
РИС. 96. Чтобы снять колпак, вставьте
отвертку в гнезда 1 для доступа к
крепежным болтам. Выполните замену
колеса в соответствии с приведенным
выше описанием;
93A0J0104C
94A0J0105C
132
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ключом 1 РИС. 97 ослабьте
крепежные болты примерно на один
оборот;
установите домкрат под
автомобилем около колеса,
требующего замены. Не повредите
пластиковое аэродинамическое
ограждение, если оно установлено на
автомобиле;
с помощью приспособления 1РИС. 98 распрямите домкрат таким
образом, чтобы его верхняя часть 2
РИС. 99 вошла в лонжерон 3 в точке,
показанной стрелкой
;
предупредите другихпассажиров о
своем намерении поднять автомобиль;
при подъеме автомобиля никто не
должен находиться рядом с ним и не
должен к нему прикасаться до техпор,
пока он не будет вновь опущен;
вставьте рукоятку 4 РИС. 98 в
устройство 1, надавите на домкрат и
поднимите автомобиль, чтобы колесо
поднялось над землей на несколько
сантиметров;
проверьте, чтобы поверхности
соприкосновения запасного колеса со
ступицей были чистыми и без
загрязнений, так как в дальнейшем они
могут вызвать ослабление крепежных
болтов;
установите запасное колесо и
ввинтите на два оборота первый болт в
ближайшее к ниппелю отверстие;
ключом 1 РИС. 97 завинтите до
упора крепежные болты;
95A0J0236C
96A0J0238C
97A0J0106C
98A0J0062C
99A0J0061C
133

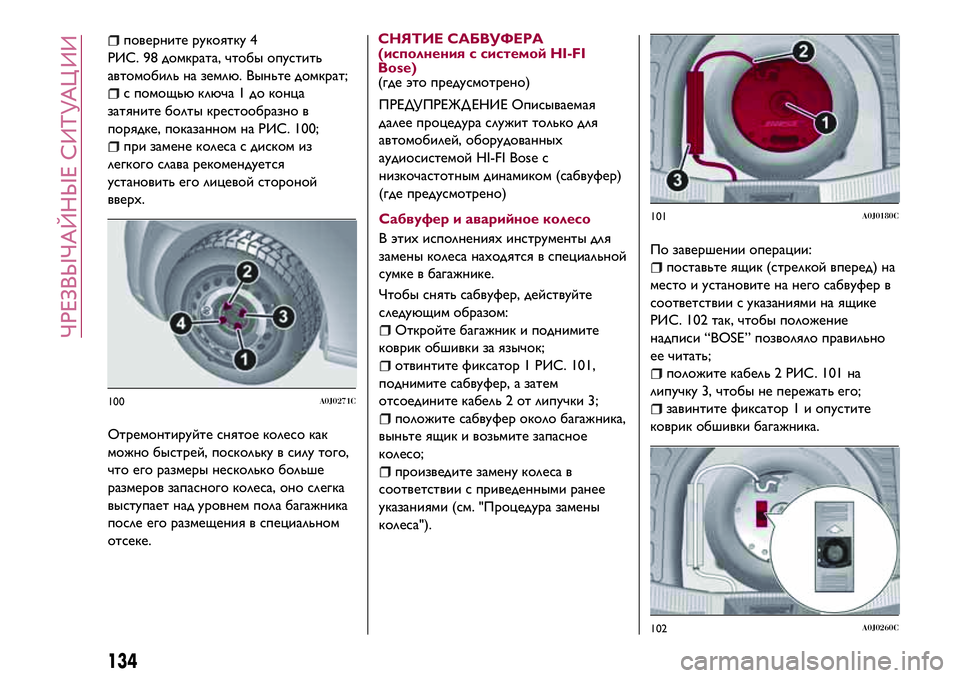

поверните рукоятку 4
РИС. 98 домкрата, чтобы опустить
автомобиль на землю. Выньте домкрат;
с помощью ключа 1 до конца
затяните болты крестообразно в
порядке, показанном на РИС. 100;
при замене колеса с диском из
легкого слава рекомендуется
установить его лицевой стороной
вверх.
Отремонтируйте снятое колесо как
можно быстрей, поскольку в силу того,
что его размеры несколько больше
размеров запасного колеса, оно слегка
выступает над уровнем пола багажника
после его размещения в специальном
отсеке.
СНЯТИЕ САБВУФЕРА
(исполнения с системой HI-FI
Bose)
(где это предусмотрено)
ПРЕДУПРЕЖД ЕНИЕ Описываемая
далее процедура служит только для
автомобилей, оборудованных
аудиосистемой HI-FI Bose с
низкочастотным динамиком (сабвуфер)
(где предусмотрено)
Сабвуфер и аварийное колесо
В этихисполненияхинструменты для
замены колеса находятся в специальной
сумке в багажнике.
Чтобы снять сабвуфер, действуйте
следующим образом:
Откройте багажник и поднимите
коврик обшивки за язычок;
отвинтите фиксатор 1 РИС. 101,
поднимите сабвуфер, а затем
отсоедините кабель 2 от липучки 3;
положите сабвуфер около багажника,
выньте ящик и возьмите запасное
колесо;
произведите замену колеса в
соответствии с приведенными ранее
указаниями (см. "Процедура замены
колеса").По завершении операции:
поставьте ящик (стрелкой вперед) на
место и установите на него сабвуфер в
соответствии с указаниями на ящике
РИС. 102 так, чтобы положение
надписи “BOSE” позволяло правильно
ее читать;
положите кабель 2 РИС. 101 на
липучку 3, чтобы не пережать его;
завинтите фиксатор 1 и опустите
коврик обшивки багажника.100A0J0271C
101A0J0180C
102A0J0260C
