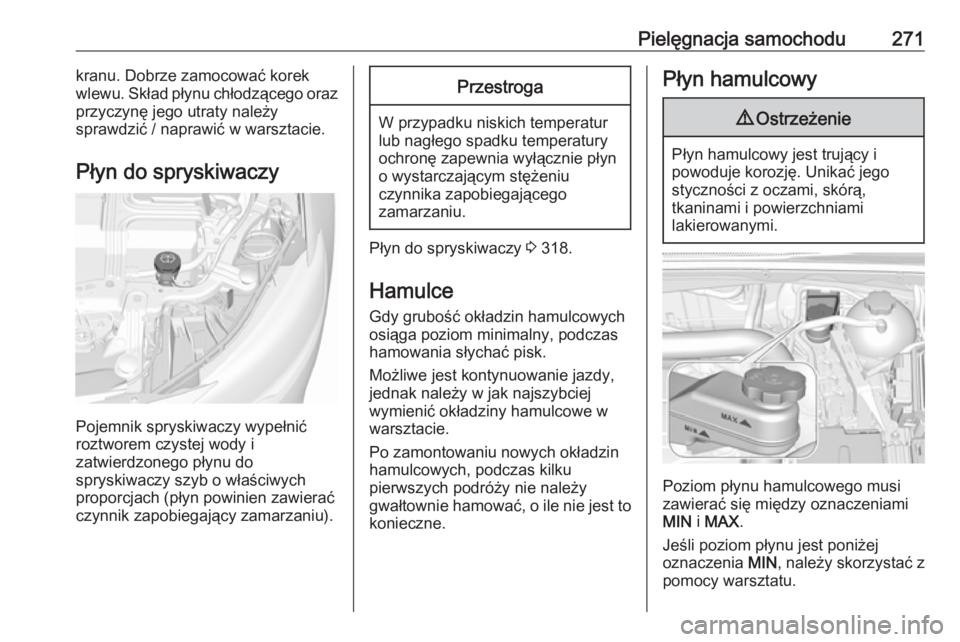

Pielęgnacja samochodu271kranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i
zatwierdzonego płynu do
spryskiwaczy szyb o właściwych
proporcjach (płyn powinien zawierać
czynnik zapobiegający zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Płyn do spryskiwaczy 3 318.
Hamulce Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi
zawierać się między oznaczeniami
MIN i MAX .
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać z
pomocy warsztatu.

272Pielęgnacja samochoduPłyn hamulcowy i sprzęgłowy 3 318.
Akumulator pojazdu
Akumulator pojazdu znajduje się w
komorze silnika.
Są w niej dostępne punkty służące do podłączania przewodów
rozruchowych 3 308.
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
umożliwia odpowiednie ładowanie
akumulatora. Jazda na krótkich
dystansach i częste uruchamianie
silnika może rozładować akumulator.
Unikać niepotrzebnego używania odbiorników energii elektrycznej.
Zużytych akumulatorów nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest
dostarczenie ich do odpowiedniego
punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może dojść do rozładowania akumulatora.Odłączyć zacisk ujemny akumulatora od instalacji elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Zabezpieczenie akumulatora przed rozładowaniem 3 160.
Odłączanie akumulatora
Jeśli akumulator pojazdu ma zostać
odłączony (np. w celu wykonania
czynności konserwacyjnych), syrenę
alarmową należy wyłączyć w
następujący sposób: Włączyć, a
następnie wyłączyć zapłon, po czym
odłączyć akumulator pojazdu w ciągu
15 sekund.
Wymiana akumulatora pojazdu Uwaga
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia lub zakłócenia działania
systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się, że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych
otwartych otworów wentylacyjnych.
Jeśli w tym miejscu znajduje się otwór wentylacyjny, wymagane jest jego
zablokowanie zaślepką, podczas gdy otwór w pobliżu bieguna ujemnego
musi pozostać otwarty.

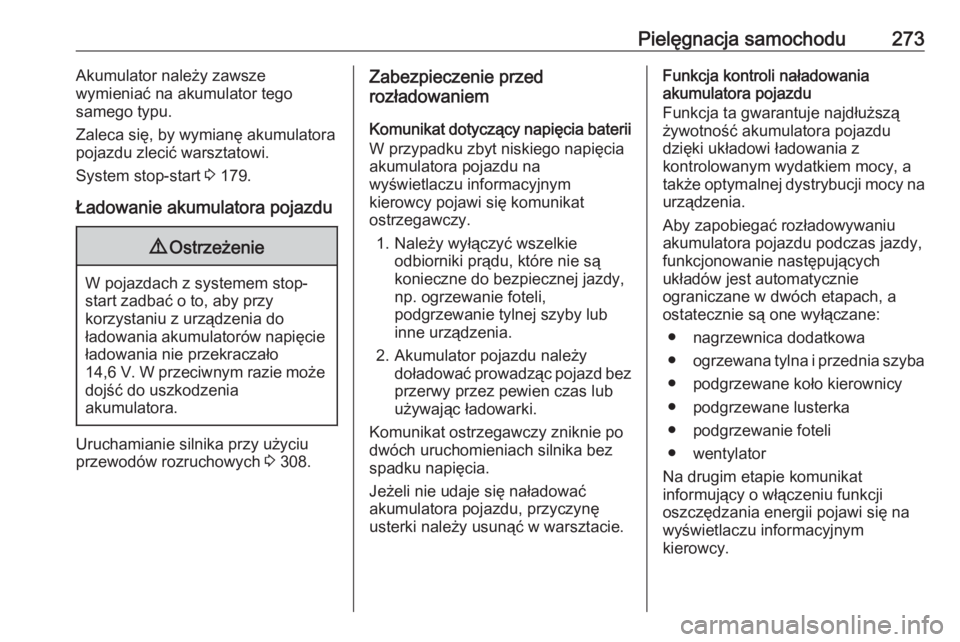

Pielęgnacja samochodu273Akumulator należy zawsze
wymieniać na akumulator tego
samego typu.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi.
System stop-start 3 179.
Ładowanie akumulatora pojazdu9 Ostrzeżenie
W pojazdach z systemem stop-
start zadbać o to, aby przy
korzystaniu z urządzenia do
ładowania akumulatorów napięcie ładowania nie przekraczało
14,6 V . W przeciwnym razie może
dojść do uszkodzenia
akumulatora.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 308.
Zabezpieczenie przed
rozładowaniem
Komunikat dotyczący napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
1. Należy wyłączyć wszelkie odbiorniki prądu, które nie są
konieczne do bezpiecznej jazdy,
np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd bez
przerwy przez pewien czas lub
używając ładowarki.
Komunikat ostrzegawczy zniknie po
dwóch uruchomieniach silnika bez
spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.Funkcja kontroli naładowania
akumulatora pojazdu
Funkcja ta gwarantuje najdłuższą
żywotność akumulatora pojazdu
dzięki układowi ładowania z
kontrolowanym wydatkiem mocy, a
także optymalnej dystrybucji mocy na
urządzenia.
Aby zapobiegać rozładowywaniu
akumulatora pojazdu podczas jazdy,
funkcjonowanie następujących
układów jest automatycznie
ograniczane w dwóch etapach, a
ostatecznie są one wyłączane:
● nagrzewnica dodatkowa
● ogrzewana tylna i przednia szyba
● podgrzewane koło kierownicy
● podgrzewane lusterka
● podgrzewanie foteli
● wentylator
Na drugim etapie komunikat
informujący o włączeniu funkcji
oszczędzania energii pojawi się na
wyświetlaczu informacyjnym
kierowcy.

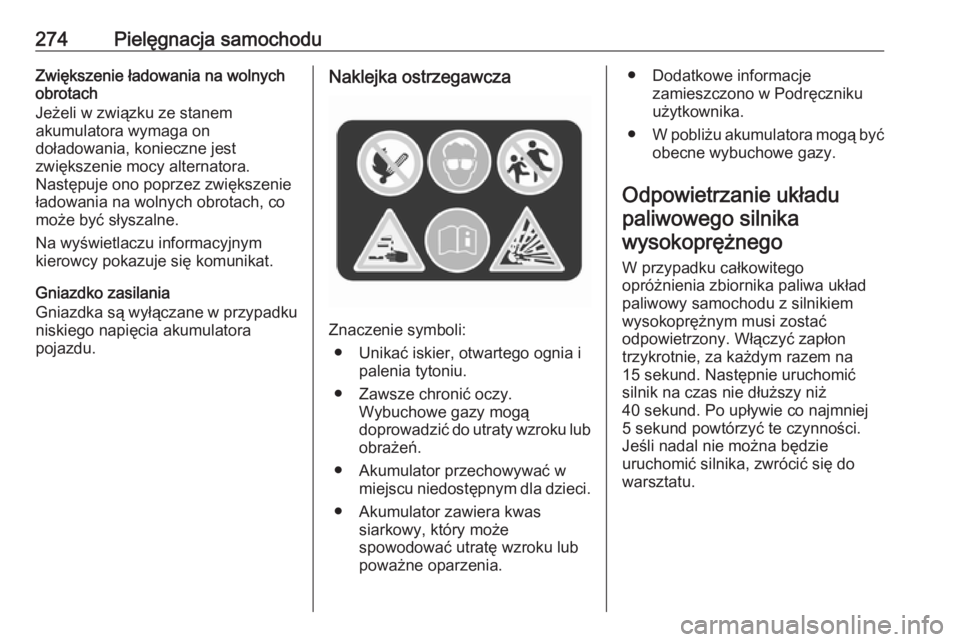

274Pielęgnacja samochoduZwiększenie ładowania na wolnych
obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie ładowania na wolnych obrotach, co
może być słyszalne.
Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.
Gniazdko zasilania
Gniazdka są wyłączane w przypadku
niskiego napięcia akumulatora
pojazdu.Naklejka ostrzegawcza
Znaczenie symboli:
● Unikać iskier, otwartego ognia i palenia tytoniu.
● Zawsze chronić oczy. Wybuchowe gazy mogą
doprowadzić do utraty wzroku lub
obrażeń.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dodatkowe informacje zamieszczono w Podręczniku
użytkownika.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.

Pielęgnacja samochodu275Wymiana piór wycieraczek
Szyba przednia
Unieść ramię wycieraczki do pozycji
pionowej. Podnieść zapinkę
mocującą, aby odczepić i wyjąć pióro
wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Szyba tylna
Grand Sport
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Sports Tourer, Country Tourer
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

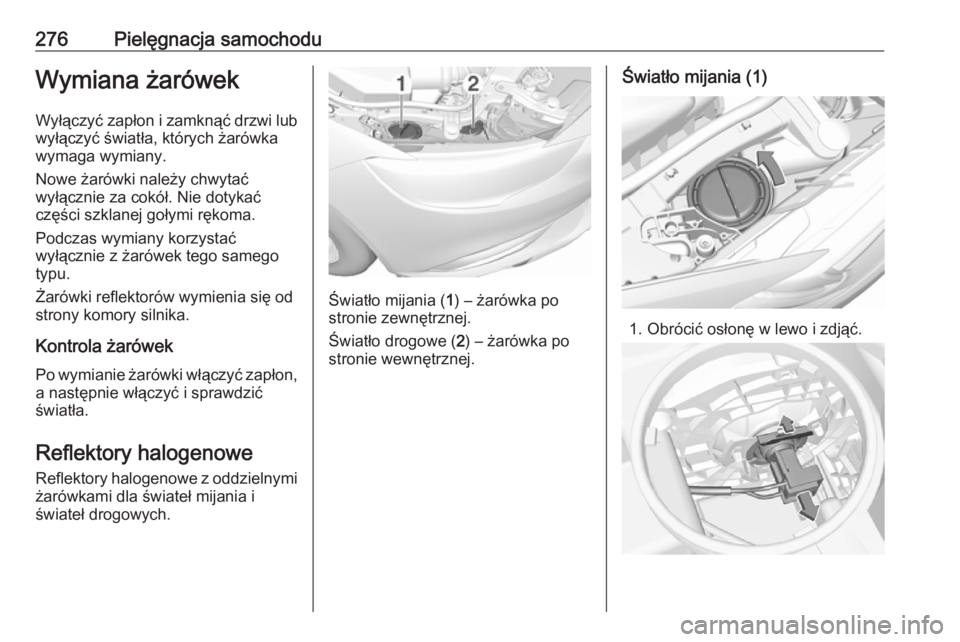

276Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych.
Światło mijania ( 1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.

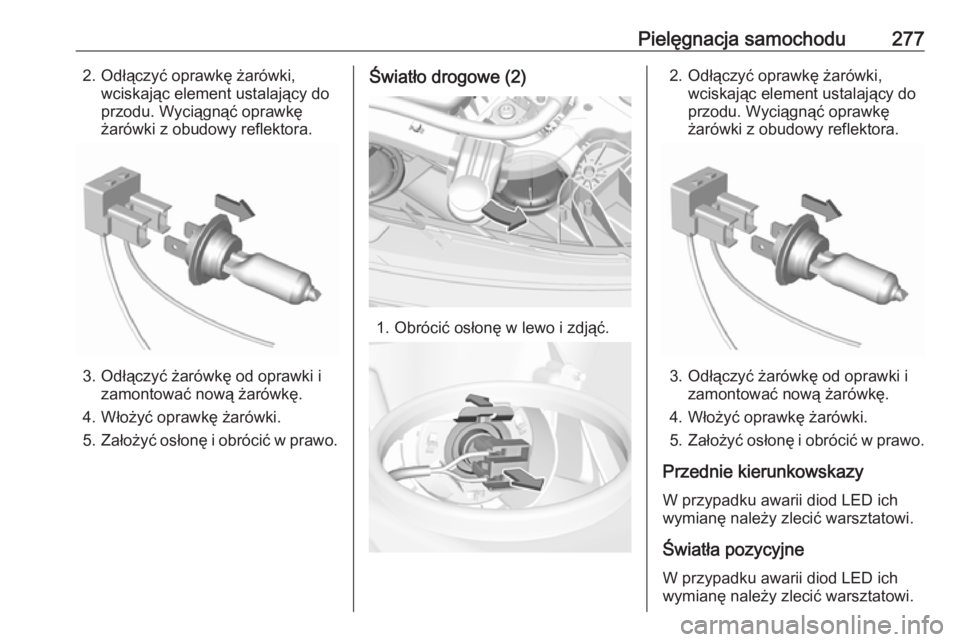

Pielęgnacja samochodu2772. Odłączyć oprawkę żarówki,wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć oprawkę żarówki,
wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.
Przednie kierunkowskazy
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.

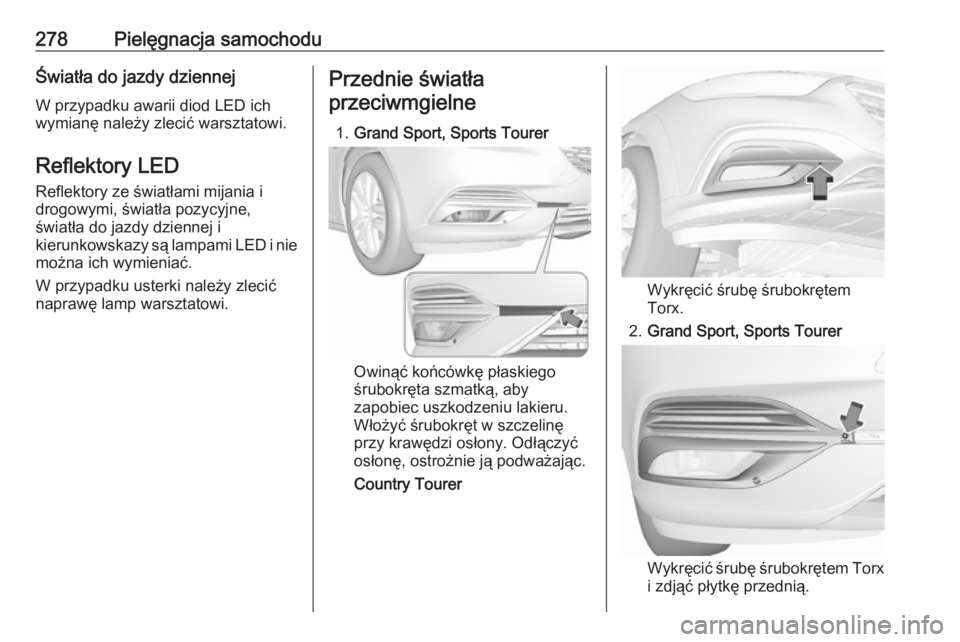

278Pielęgnacja samochoduŚwiatła do jazdy dziennejW przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED Reflektory ze światłami mijania i
drogowymi, światła pozycyjne,
światła do jazdy dziennej i
kierunkowskazy są lampami LED i nie można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.Przednie światła
przeciwmgielne
1. Grand Sport, Sports Tourer
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Włożyć śrubokręt w szczelinę
przy krawędzi osłony. Odłączyć
osłonę, ostrożnie ją podważając.
Country Tourer
Wykręcić śrubę śrubokrętem
Torx.
2. Grand Sport, Sports Tourer
Wykręcić śrubę śrubokrętem Torx
i zdjąć płytkę przednią.
