Schowki87Demontaż rolety
Otworzyć roletę.
Pociągnąć prawą dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji. Unieść najpierw prawą
stronę rolety i wyjąć ją z zaczepów.
Montaż rolety
Włożyć lewą stronę rolety w
wybranie, a następnie pociągnąć do
góry dźwignię zwalniającą.
Chwycić prawą stronę rolety, włożyć
w wybranie i zatrzasnąć.
Tylna osłona podłogowa
Grand Sport
Tylną osłonę podłogową można
wyjąć. Podnieść pokrywę, pociągając
za pętlę, i zdjąć.
Sports Tourer, Country Tourer Tylną osłonę podłogową można
złożyć.
Pociągnąć za uchwyt i złożyć tylną
część osłony do przodu.
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.

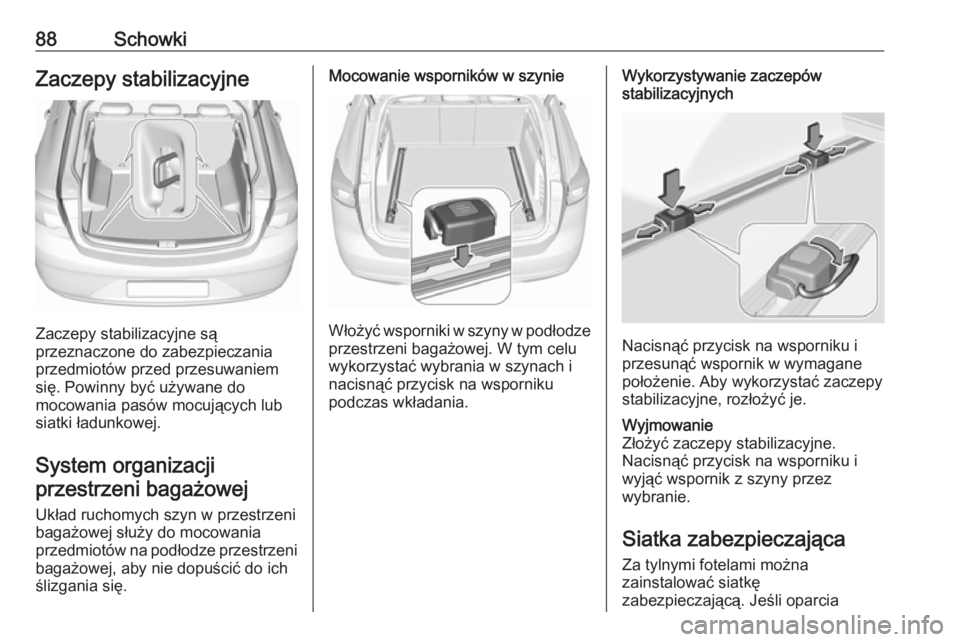

88SchowkiZaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się. Powinny być używane do
mocowania pasów mocujących lub siatki ładunkowej.
System organizacjiprzestrzeni bagażowej
Układ ruchomych szyn w przestrzeni
bagażowej służy do mocowania
przedmiotów na podłodze przestrzeni bagażowej, aby nie dopuścić do ich
ślizgania się.
Mocowanie wsporników w szynie
Włożyć wsporniki w szyny w podłodze przestrzeni bagażowej. W tym celu
wykorzystać wybrania w szynach i
nacisnąć przycisk na wsporniku
podczas wkładania.
Wykorzystywanie zaczepów
stabilizacyjnych
Nacisnąć przycisk na wsporniku i
przesunąć wspornik w wymagane
położenie. Aby wykorzystać zaczepy
stabilizacyjne, rozłożyć je.
Wyjmowanie
Złożyć zaczepy stabilizacyjne.
Nacisnąć przycisk na wsporniku i
wyjąć wspornik z szyny przez
wybranie.
Siatka zabezpieczająca
Za tylnymi fotelami można
zainstalować siatkę
zabezpieczającą. Jeśli oparcia

Schowki89tylnych foteli są złożone, siatka
zabezpieczająca może być
zamontowana za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za tylnymi fotelami
● Umieścić kasetę w zaczepach po
lewej i prawej stronie. Podczas
montażu zwrócić uwagę na
oznaczenia na kasecie: L (strona
lewa) i R (strona prawa).
Obrócić kasetę nieznacznie do przodu, tak aby strzałki znalazły
się naprzeciwko siebie, aby
zablokować kasetę.
● Wyciągnąć pręt mocujący z kasety. Zawiesić i zatrzasnąć
pręt mocujący w otworze
montażowym po jednej stronie
ramy dachu. Ścisnąć pręt, a
następnie zawiesić i zatrzasnąć
go po drugiej stronie.
Zdjąć osłonę przestrzeni bagażowej
3 85.
Za fotelami przednimi
● Zawiesić i zatrzasnąć pręt
mocujący w otworze
montażowym po jednej stronie
ramy dachu. Ścisnąć pręt, a
następnie zawiesić i zatrzasnąć
go po drugiej stronie. Wyciągnąć
pręt mocujący z kasety.

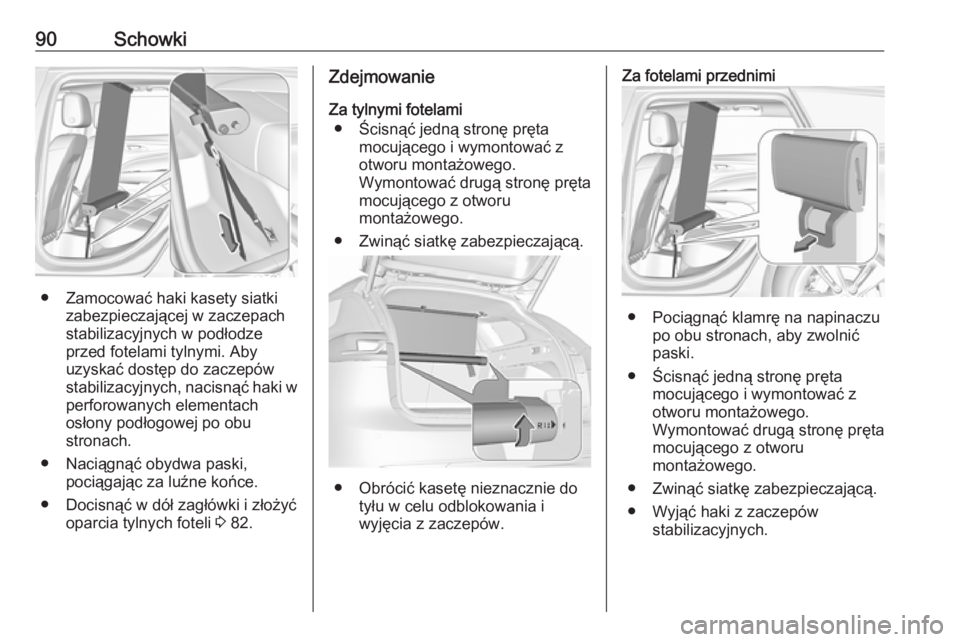

90Schowki
● Zamocować haki kasety siatkizabezpieczającej w zaczepach
stabilizacyjnych w podłodze
przed fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, nacisnąć haki w perforowanych elementach
osłony podłogowej po obu
stronach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 82.
Zdejmowanie
Za tylnymi fotelami ● Ścisnąć jedną stronę pręta mocującego i wymontować z
otworu montażowego.
Wymontować drugą stronę pręta
mocującego z otworu
montażowego.
● Zwinąć siatkę zabezpieczającą.
● Obrócić kasetę nieznacznie do tyłu w celu odblokowania i
wyjęcia z zaczepów.
Za fotelami przednimi
● Pociągnąć klamrę na napinaczu
po obu stronach, aby zwolnić
paski.
● Ścisnąć jedną stronę pręta mocującego i wymontować z
otworu montażowego.
Wymontować drugą stronę pręta
mocującego z otworu
montażowego.
● Zwinąć siatkę zabezpieczającą.
● Wyjąć haki z zaczepów stabilizacyjnych.

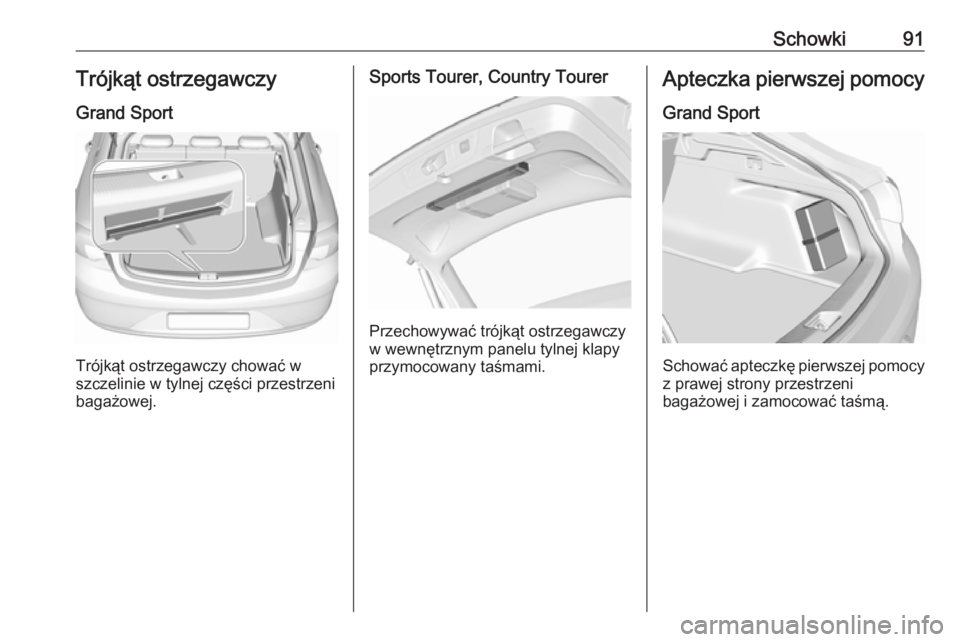

Schowki91Trójkąt ostrzegawczyGrand Sport
Trójkąt ostrzegawczy chować w
szczelinie w tylnej części przestrzeni
bagażowej.
Sports Tourer, Country Tourer
Przechowywać trójkąt ostrzegawczy
w wewnętrznym panelu tylnej klapy
przymocowany taśmami.
Apteczka pierwszej pomocy
Grand Sport
Schować apteczkę pierwszej pomocy
z prawej strony przestrzeni
bagażowej i zamocować taśmą.

92SchowkiSports Tourer, Country Tourer
Przechowywać apteczkę pierwszej
pomocy w wewnętrznym panelu
tylnej klapy przymocowaną taśmami.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w celu zapobiegania uszkodzeniomdachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
Grand Sport
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.
Zamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy
nie jest używany.
Sports Tourer, Country Tourer
Punkty mocowania znajdują się na
obu relingach dachowych.
Przyczepić bagażnik dachowy w dwóch punktach mocowania zgodnie
z instrukcjami montażowymi
dostarczonymi z bagażnikiem
dachowym.
Bagażnik dachowy należy zdjąć, gdy nie jest używany.

Schowki93Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia za dźwigniami
zwalniającymi. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.
● Luźne przedmioty należy zabezpieczyć przed
przemieszczaniem się przez
przymocowanie ich pasami do
zaczepów stabilizacyjnych 3 88.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić
jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewnić się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą
pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 321) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).

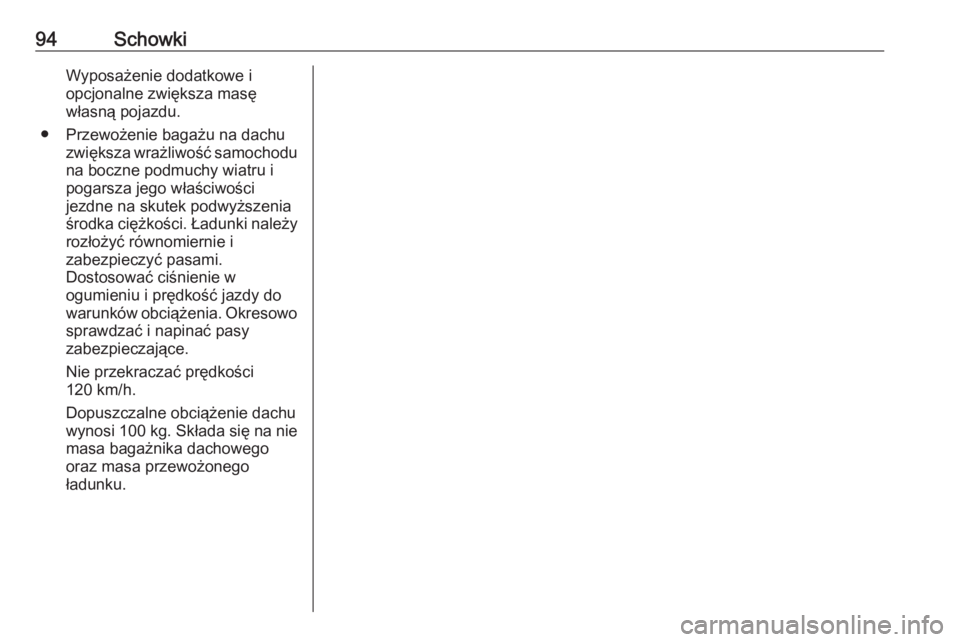

94SchowkiWyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 100 kg . Składa się na nie
masa bagażnika dachowego
oraz masa przewożonego
ładunku.
