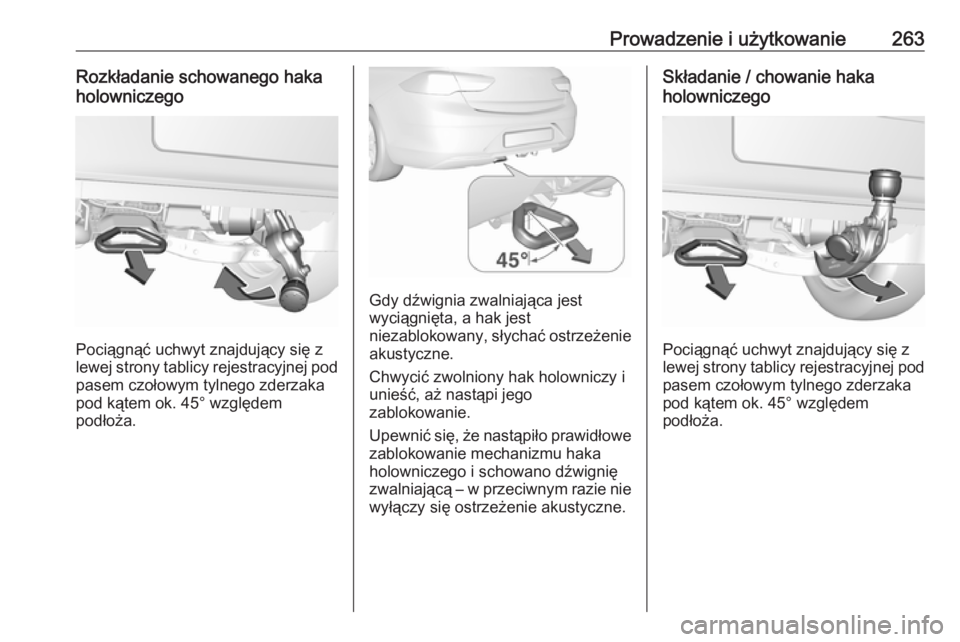

Prowadzenie i użytkowanie263Rozkładanie schowanego haka
holowniczego
Pociągnąć uchwyt znajdujący się z
lewej strony tablicy rejestracyjnej pod
pasem czołowym tylnego zderzaka
pod kątem ok. 45° względem
podłoża.
Gdy dźwignia zwalniająca jest
wyciągnięta, a hak jest
niezablokowany, słychać ostrzeżenie akustyczne.
Chwycić zwolniony hak holowniczy i
unieść, aż nastąpi jego
zablokowanie.
Upewnić się, że nastąpiło prawidłowe
zablokowanie mechanizmu haka
holowniczego i schowano dźwignię
zwalniającą – w przeciwnym razie nie wyłączy się ostrzeżenie akustyczne.
Składanie / chowanie haka
holowniczego
Pociągnąć uchwyt znajdujący się z
lewej strony tablicy rejestracyjnej pod
pasem czołowym tylnego zderzaka
pod kątem ok. 45° względem
podłoża.

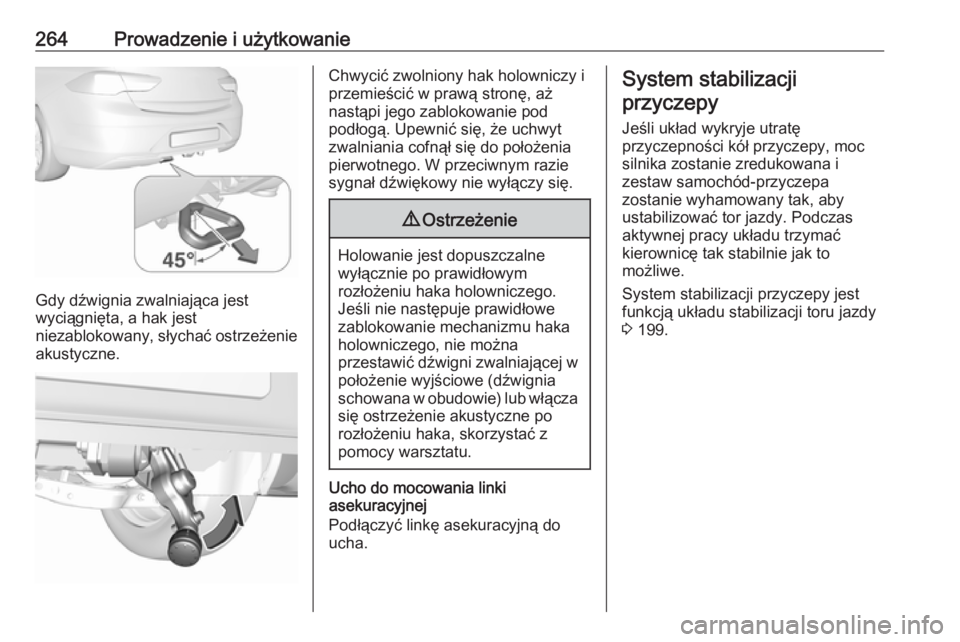

264Prowadzenie i użytkowanie
Gdy dźwignia zwalniająca jest
wyciągnięta, a hak jest
niezablokowany, słychać ostrzeżenie akustyczne.
Chwycić zwolniony hak holowniczy i
przemieścić w prawą stronę, aż
nastąpi jego zablokowanie pod
podłogą. Upewnić się, że uchwyt
zwalniania cofnął się do położenia
pierwotnego. W przeciwnym razie
sygnał dźwiękowy nie wyłączy się.9 Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
rozłożeniu haka holowniczego.
Jeśli nie następuje prawidłowe
zablokowanie mechanizmu haka holowniczego, nie można
przestawić dźwigni zwalniającej w położenie wyjściowe (dźwignia
schowana w obudowie) lub włącza się ostrzeżenie akustyczne po
rozłożeniu haka, skorzystać z
pomocy warsztatu.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
System stabilizacji
przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 199.

Pielęgnacja samochodu265Pielęgnacja
samochoduWskazówki ogólne .....................266
Akcesoria i modyfikacje pojazdu ................................... 266
Garażowanie samochodu ........266
Złomowanie i recykling samochodu ............................. 267
Czynności kontrolne ..................267
Wykonywanie prac ..................267
Pokrywa silnika ........................268
Olej silnikowy ........................... 268
Płyn chłodzący silnika .............270
Płyn do spryskiwaczy ..............271
Hamulce .................................. 271
Płyn hamulcowy ......................271
Akumulator pojazdu .................272
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................274
Wymiana piór wycieraczek ......275
Wymiana żarówek .....................276
Reflektory halogenowe ............276
Reflektory LED ........................ 278
Przednie światła przeciwmgielne ....................... 278Światła tylne ............................ 280
Kierunkowskazy boczne ..........284
Oświetlenie tablicy rejestracyjnej .......................... 285
Oświetlenie wnętrza ................285
Instalacja elektryczna ................285
Bezpieczniki ............................ 285
Skrzynka bezpieczników w komorze silnika ....................... 286
Skrzynka bezpieczników w desce rozdzielczej ..................288
Narzędzia samochodowe ..........290
Narzędzia ................................ 290
Koła i opony ............................... 291
Opony zimowe ......................... 291
Oznaczenia opon ....................291
Ciśnienie w oponach ...............292
Układ monitorowania ciśnienia w oponach .............................. 294
Głębokość bieżnika .................296
Zmiana rozmiaru opon i kół .....297
Osłony ozdobne kół .................297
Łańcuchy na koła ....................297
Zestaw do naprawy opon ........298
Zmiana koła ............................. 303
Koło zapasowe ........................ 304
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....308Holowanie .................................. 310
Holowanie samochodu ............310
Holowanie innego pojazdu ......312
Pielęgnacja wizualna .................313
Pielęgnacja nadwozia ..............313
Pielęgnacja wnętrza ................315

266Pielęgnacja samochoduWskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków. Mogą także spowodować
unieważnienie świadectwa
homologacji pojazdu.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.
● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że wszystkie układy
przestaną działać, np. autoalarm.

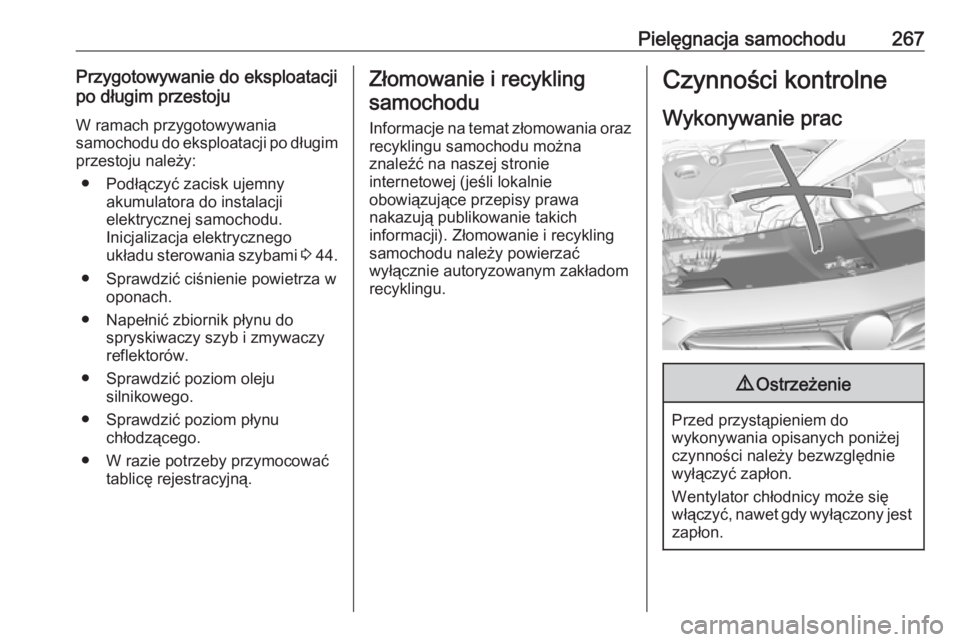

Pielęgnacja samochodu267Przygotowywanie do eksploatacji
po długim przestoju
W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
● Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Inicjalizacja elektrycznego
układu sterowania szybami 3 44.
● Sprawdzić ciśnienie powietrza w oponach.
● Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić poziom oleju silnikowego.
● Sprawdzić poziom płynu chłodzącego.
● W razie potrzeby przymocować tablicę rejestracyjną.Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć na naszej stronie
internetowej (jeśli lokalnie
obowiązujące przepisy prawa
nakazują publikowanie takich
informacji). Złomowanie i recykling
samochodu należy powierzać
wyłącznie autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.

268Pielęgnacja samochodu9Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Przesunąć zapadkę zabezpieczającą na bok w kierunku lewej strony
samochodu i otworzyć pokrywę
silnika.
Pokrywa silnika jest automatycznie
utrzymywana w położeniu otwartym.
Jeżeli pokrywa silnika zostanie
otwarta, gdy włączona jest funkcja Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny ze względu na
bezpieczeństwo.
System stop-start 3 179.
Zamykanie
Opuścić pokrywę silnika upuszczając ją na zatrzask z małej wysokości
(20-25 cm). Sprawdzić, czy pokrywa
komory silnika została zablokowana we właściwym położeniu.Przestroga
Nie wciskać pokrywy bagażnika
do zatrzasku, aby uniknąć
powstania wgnieceń.
Aktywna pokrywa silnika 3 78.
Olej silnikowy
W celu ochrony silnika zalecane są
regularne, ręczne kontrole poziomu
oleju silnikowego. Należy stosować
wyłącznie oleje o odpowiednich
parametrach.
Zalecane płyny i środki smarne
3 318.
Maksymalne zużycie oleju
silnikowego wynosi 0,6 l na 1000 km.

Pielęgnacja samochodu269Kontrolę należy przeprowadzać po
zaparkowaniu samochodu na
płaskim, poziomym podłożu. Ponadto
silnik musi być rozgrzany do
temperatury roboczej i wyłączony od
co najmniej 5 minut.
Wyciągnąć wskaźnik poziomu oleju,
wytrzeć do czysta, wsunąć do końca, po czym ponownie wyciągnąć i
sprawdzić poziom oleju silnikowego.
W zależności od typu silnika
stosowane są różne rodzaje
wskaźników poziomu oleju.Jeśli poziom oleju zbliżył się do
oznaczenia MIN na wskaźniku, dolać
oleju.
Poziom oleju nie może przekraczać
oznaczenia MAX na wskaźniku.
Zaleca się stosowanie oleju tej samej
klasy, jaką posiada olej, który już
znajduje się w silniku.
Przestroga
Niezwłocznie zetrzeć rozlany olej
silnikowy.

270Pielęgnacja samochoduPrzestroga
Nadmierna ilość oleju musi zostać
spuszczona lub wypompowana. Jeśli olej przekroczy poziom
maksymalny, nie wolno
uruchamiać pojazdu i należy
skontaktować się z warsztatem.
Pojemności 3 330.
Założyć i dokręcić korek wlewu.
Płyn chłodzący silnika
Fabryczny płyn chłodzący zapewnia
ochronę przed zamarzaniem do
temperatury około -28 °C. W
przypadku zimnych regionów, w
których występują bardzo niskie
temperatury, fabryczny płyn
chłodzący zapewnia ochronę przed
zamarzaniem do temperatury około
-37 °C.
Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Płyn chłodzący i płyn niskokrzepliwy
3 318.
Poziom płynu chłodzącegoPrzestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia.
W razie potrzeby dolać odpowiednią
ilość płynu.
Położenie zbiornika płynu
chłodzącego może być różne w
zależności od silnika.
9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki w
proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody z
