2019.5 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy111Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.Zestaw wskaźników w wersji
Baselevel
Wybrać ; w menu głównym.
Wybrać stronę Podróż 1 lub Podróż
2 przez naciśnięcie P lub N na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć Å na
kierownicy. Potwierdzić przez
wybranie Tak: po pojawieniu się
komunikatu z prośbą o
potwierdzenie.

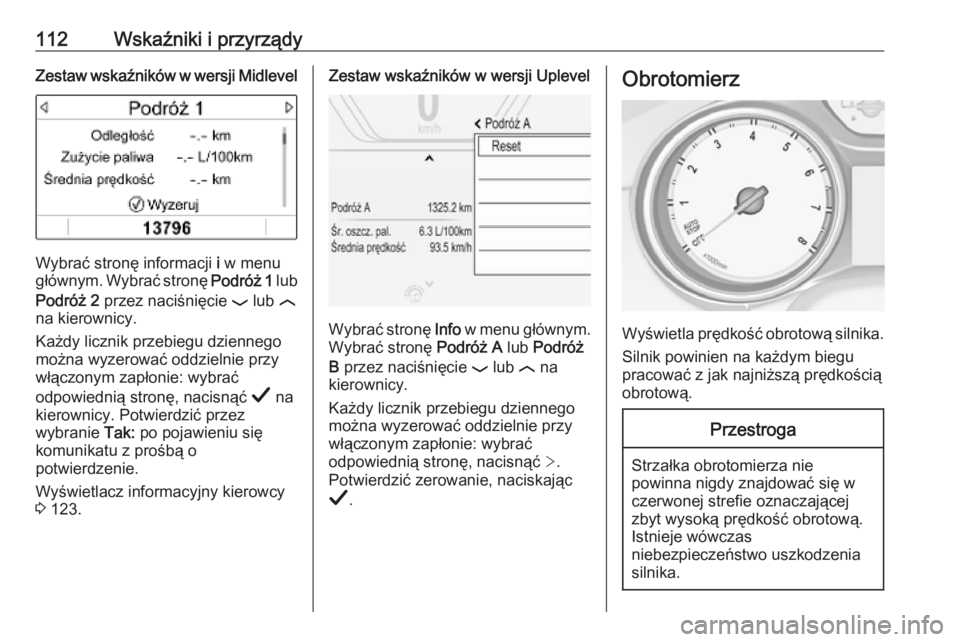

112Wskaźniki i przyrządyZestaw wskaźników w wersji Midlevel
Wybrać stronę informacji i w menu
głównym. Wybrać stronę Podróż 1 lub
Podróż 2 przez naciśnięcie P lub N
na kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć Å na
kierownicy. Potwierdzić przez wybranie Tak: po pojawieniu się
komunikatu z prośbą o
potwierdzenie.
Wyświetlacz informacyjny kierowcy
3 123.
Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info w menu głównym.
Wybrać stronę Podróż A lub Podróż
B przez naciśnięcie P lub N na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić zerowanie, naciskając
Å .
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.

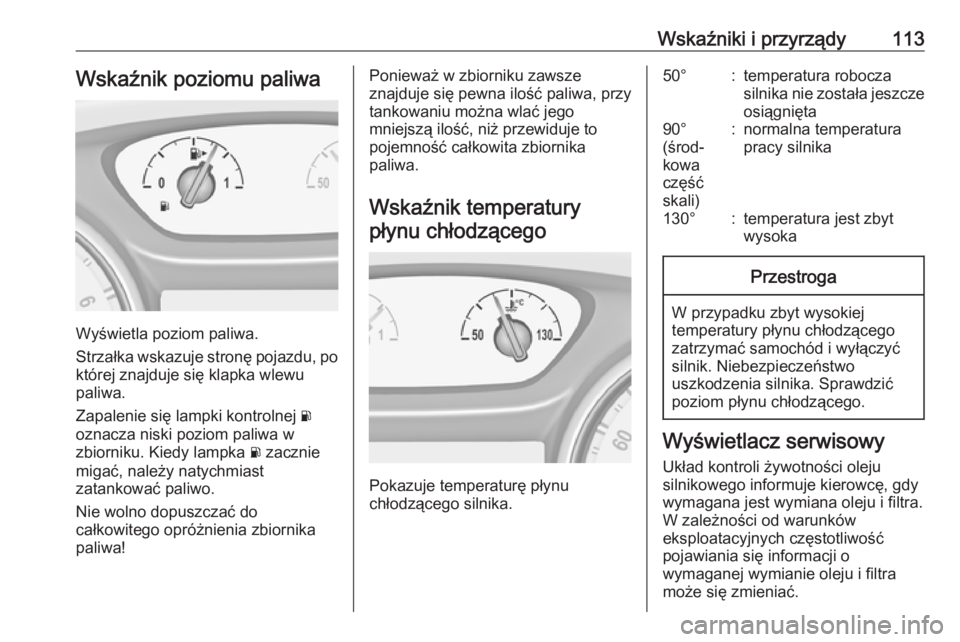

Wskaźniki i przyrządy113Wskaźnik poziomu paliwa
Wyświetla poziom paliwa.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Zapalenie się lampki kontrolnej r
oznacza niski poziom paliwa w zbiorniku. Kiedy lampka r zacznie
migać, należy natychmiast
zatankować paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50°:temperatura robocza
silnika nie została jeszcze osiągnięta90°
(środ‐
kowa
część
skali):normalna temperatura
pracy silnika130°:temperatura jest zbyt
wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.

114Wskaźniki i przyrządyGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy wkrótce .
Należy wtedy zlecić warsztatowi
wymianę oleju silnikowego i filtra w
ciągu tygodnia lub przed
przejechaniem 500 km, w zależności
od tego, co nastąpi wcześniej.
Może to być wymiana zlecana
dodatkowo lub wykonywana w
ramach przeglądu okresowego.
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 123.
Wybrać menu Info, " lub ? przez
naciśnięcie è na kierownicy.
Nacisnąć å, aby wybrać stronę
Pozostała żywotność oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie Aby zresetować wskazanie na
wyświetlaczu w wersji Baselevel,
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Na wyświetlaczu w wersji Midlevel
nacisnąć Å na kierownicy.
Potwierdzić resetowanie przez
wybranie Tak: i powtórne naciśnięcie
Å . Zapłon musi być włączony, a
silnik nie może pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Uplevel,
nacisnąć é na kierownicy. Wybrać
Wyzeruj i potwierdzić przez
naciśnięcie Å. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanieGdy wymagane jest serwisowanie
pojazdu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy wtedy zlecić
warsztatowi wykonanie prac
serwisowych w ciągu tygodnia lub
przed przejechaniem 500 km, w
zależności od tego, co nastąpi
wcześniej.

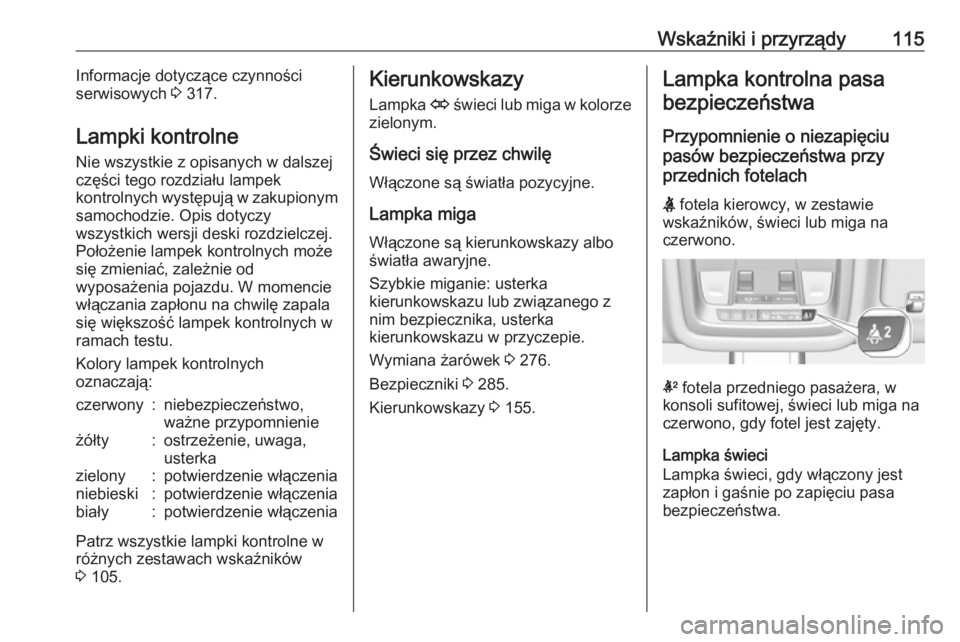

Wskaźniki i przyrządy115Informacje dotyczące czynności
serwisowych 3 317.
Lampki kontrolne Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 105.
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Świeci się przez chwilę Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówek 3 276.
Bezpieczniki 3 285.
Kierunkowskazy 3 155.Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
konsoli sufitowej, świeci lub miga na
czerwono, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.

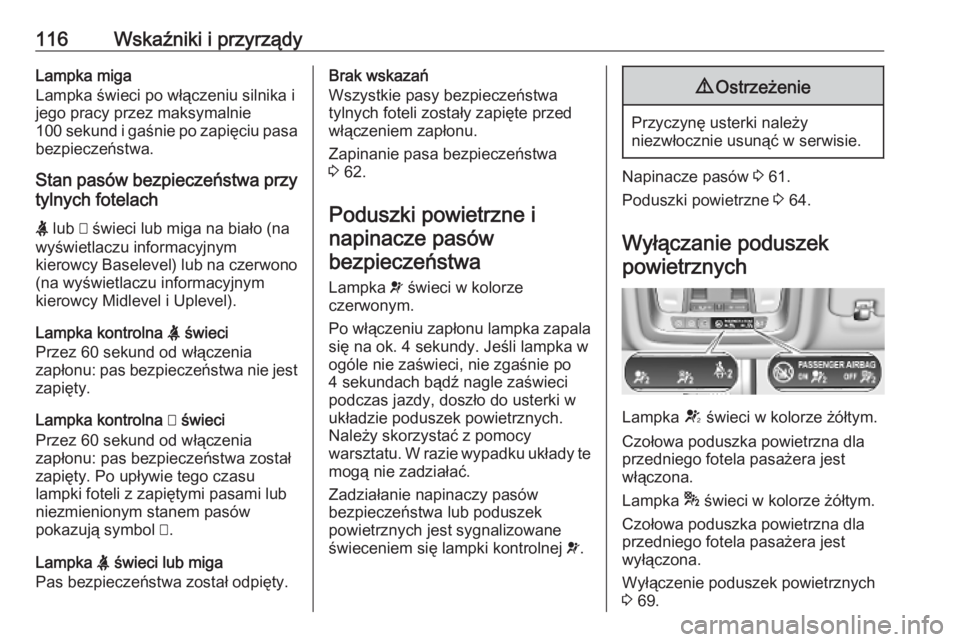

116Wskaźniki i przyrządyLampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.
Stan pasów bezpieczeństwa przy tylnych fotelach
X lub > świeci lub miga na biało (na
wyświetlaczu informacyjnym
kierowcy Baselevel) lub na czerwono (na wyświetlaczu informacyjnym
kierowcy Midlevel i Uplevel).
Lampka kontrolna X świeci
Przez 60 sekund od włączenia
zapłonu: pas bezpieczeństwa nie jest
zapięty.
Lampka kontrolna > świeci
Przez 60 sekund od włączenia
zapłonu: pas bezpieczeństwa został
zapięty. Po upływie tego czasu
lampki foteli z zapiętymi pasami lub
niezmienionym stanem pasów
pokazują symbol >.
Lampka X świeci lub miga
Pas bezpieczeństwa został odpięty.Brak wskazań
Wszystkie pasy bezpieczeństwa
tylnych foteli zostały zapięte przed włączeniem zapłonu.
Zapinanie pasa bezpieczeństwa
3 62.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
4 sekundach bądź nagle zaświeci
podczas jazdy, doszło do usterki w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów 3 61.
Poduszki powietrzne 3 64.
Wyłączanie poduszek powietrznych
Lampka V świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona.
Wyłączenie poduszek powietrznych
3 69.

Wskaźniki i przyrządy117Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin.
Potencjalnie może nie być możliwe
przeprowadzenie procesu
oczyszczania filtra spalin.
Należy niezwłocznie skorzystać z
pomocy warsztatu.
Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Układ hamulcowy i sprzęgłowy
Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci Hamulec postojowy sterowany
elektrycznie jest włączony 3 195.
Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony. Należy podjąćpróbę usunięcia błędu układu:
wcisnąć pedał hamulca, wyłączyć, a
następnie włączyć hamulec
postojowy sterowany elektrycznie.
Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.

118Wskaźniki i przyrządyUsterka hamulcapostojowego sterowanego elektrycznie
Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 195.
Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Unikać parkowania na
pochyłościach, dopóki nie
zostanie usunięta przyczyna
usterki.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 195.
Zmiana biegu Gdy ze względu na oszczędnośćpaliwa zalecane jest włączenie
wyższego lub niższego biegu,
wyświetlany jest symbol R lub S
wraz z numerem wyższego lub
niższego biegu.Odległość od
poprzedzającego pojazdu
E pokazuje ustawienie czułości
systemu ostrzegania o zderzeniu
czołowym za pomocą pełnych pasów
odległości.
Ostrzeżenie o zderzeniu czołowym
3 219.
Asystent pasa ruchu
Lampka a świeci w kolorze
zielonym albo żółtym lub miga w
kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.
Lampka świeci w kolorze żółtym
Pojazd zbliża się do wykrytego
oznaczenia pasa ruchu bez
włączonego kierunkowskazu po tej
stronie.
