2019.5 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie247Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Ostrzeżenie o pojeździe zbliżającym się z tyłu
Dodatkowo, oprócz kamery
wstecznej 3 244 , układ ostrzegania o
pojeździe zbliżającym się z tyłu
ostrzega o innych pojazdach
jadących z lewej lub prawej strony
podczas cofania pojazdu. Gdy
zostanie rozpoznany pojazd
zbliżający się z tyłu i kamera
wsteczna jest włączona, na
wyświetlaczu informacyjnym pojawi
się trójkąt ostrzegawczy ze strzałką
K , pokazującą kierunek ruchu.
Dodatkowo z głośników z
odpowiedniej strony zostaną
wyemitowane trzy krótkie sygnały
dźwiękowe.
W tylnym zderzaku znajdują się
radarowe czujniki odległości.
9 Ostrzeżenie
Układ ostrzegania o pojeździe
zbliżającym się z tyłu nie zwalnia
kierowcy z obowiązku obserwacji
obszaru wokół pojazdu. Należy
pamiętać, że obiekty znajdujące
się poza zasięgiem czujników np.
pod zderzakiem lub pod
samochodem nie są wyświetlane.
System nie wykrywa pieszych,
dzieci ani zwierząt.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Aktywacja
Po włączeniu biegu wstecznego
uaktywnia się układ ostrzegania o
pojeździe zbliżającym się z tyłu i kamera wsteczna.
Strefy wykrywania

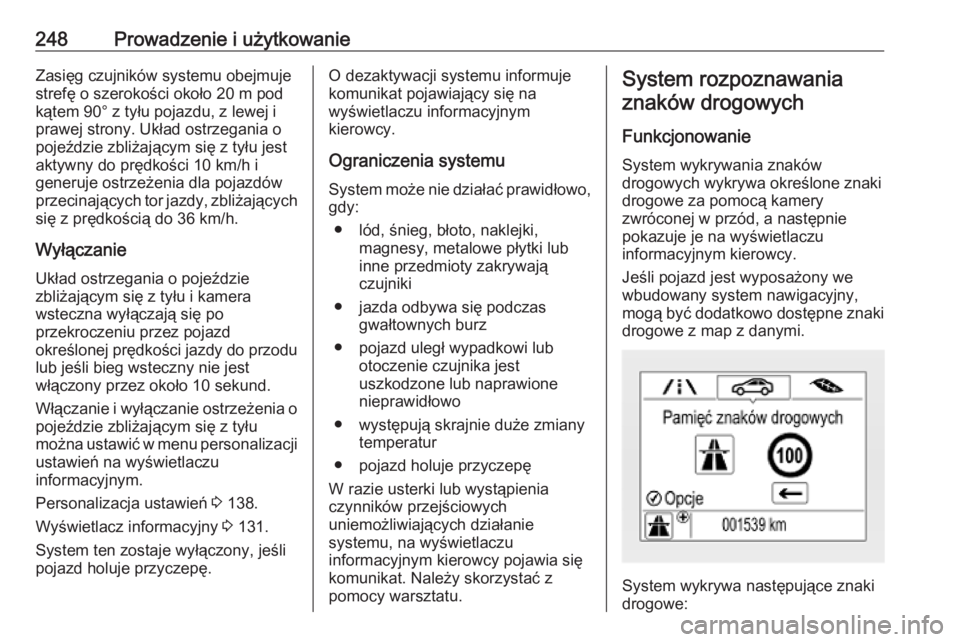

248Prowadzenie i użytkowanieZasięg czujników systemu obejmuje
strefę o szerokości około 20 m pod
kątem 90° z tyłu pojazdu, z lewej i
prawej strony. Układ ostrzegania o
pojeździe zbliżającym się z tyłu jest
aktywny do prędkości 10 km/h i
generuje ostrzeżenia dla pojazdów
przecinających tor jazdy, zbliżających
się z prędkością do 36 km/h.
Wyłączanie
Układ ostrzegania o pojeździe
zbliżającym się z tyłu i kamera
wsteczna wyłączają się po
przekroczeniu przez pojazd
określonej prędkości jazdy do przodu lub jeśli bieg wsteczny nie jest
włączony przez około 10 sekund.
Włączanie i wyłączanie ostrzeżenia o pojeździe zbliżającym się z tyłu
można ustawić w menu personalizacji
ustawień na wyświetlaczu
informacyjnym.
Personalizacja ustawień 3 138.
Wyświetlacz informacyjny 3 131.
System ten zostaje wyłączony, jeśli
pojazd holuje przyczepę.O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Ograniczenia systemuSystem może nie działać prawidłowo,
gdy:
● lód, śnieg, błoto, naklejki, magnesy, metalowe płytki lubinne przedmioty zakrywają
czujniki
● jazda odbywa się podczas gwałtownych burz
● pojazd uległ wypadkowi lub otoczenie czujnika jest
uszkodzone lub naprawione
nieprawidłowo
● występują skrajnie duże zmiany temperatur
● pojazd holuje przyczepę
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.System rozpoznawania
znaków drogowych
Funkcjonowanie System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
Jeśli pojazd jest wyposażony we
wbudowany system nawigacyjny,
mogą być dodatkowo dostępne znaki
drogowe z map z danymi.
System wykrywa następujące znaki
drogowe:

Prowadzenie i użytkowanie249Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady
● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● ograniczenia czasowe● ograniczenia odległości
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
Na wyświetlaczu może być
pokazywanych jednocześnie kilka znaków.
Znak wykrzyknika w ramce oznacza,
że wykryty został dodatkowy znak,
który nie może zostać jednoznacznie
rozpoznany przez system.
System działa z maksymalną
skutecznością do prędkości
200 km/h w zależności od warunków
oświetleniowych. W nocy system pozostaje aktywny do prędkości
160 km/h.
Wskazania na wyświetlaczu
Informacje o aktualnie
obowiązujących znakach drogowych
są dostępne na specjalnej stronie
systemu rozpoznawania znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Dodatkowo w dolnym wierszu
wyświetlacza informacyjnego
kierowcy jest stale wyświetlane
aktualnie obowiązujące ograniczenie

250Prowadzenie i użytkowanieprędkości. W przypadku ograniczenia
prędkości ze znakiem dodatkowym
wyświetlany jest w tym miejscu
symbol +.
Wybrać menu Info, " lub ? za
pomocą przycisków po prawej stronie
kierownicy i wybrać stronę systemu
rozpoznawania znaków drogowych
3 123.
Jeśli zostanie wybrana inna strona w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę systemu
rozpoznawania znaków drogowych,
wyświetlony zostanie ostatni
rozpoznany znak drogowy.
Funkcja alarmu
Funkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie systemu rozpoznawania znaków
drogowych.
Gdy po włączeniu funkcji strona
systemu rozpoznawania znaków drogowych nie jest wyświetlana,
nowo wykryte znaki ograniczenia
prędkości i zakazu wyprzedzania są
wyświetlane w formie chwilowych
alarmów na wyświetlaczu
informacyjnym kierowcy.
Gdy na wyświetlaczu w wersji
Baselevel wyświetlana jest strona systemu rozpoznawania znaków
drogowych, nacisnąć Å na
kierownicy.

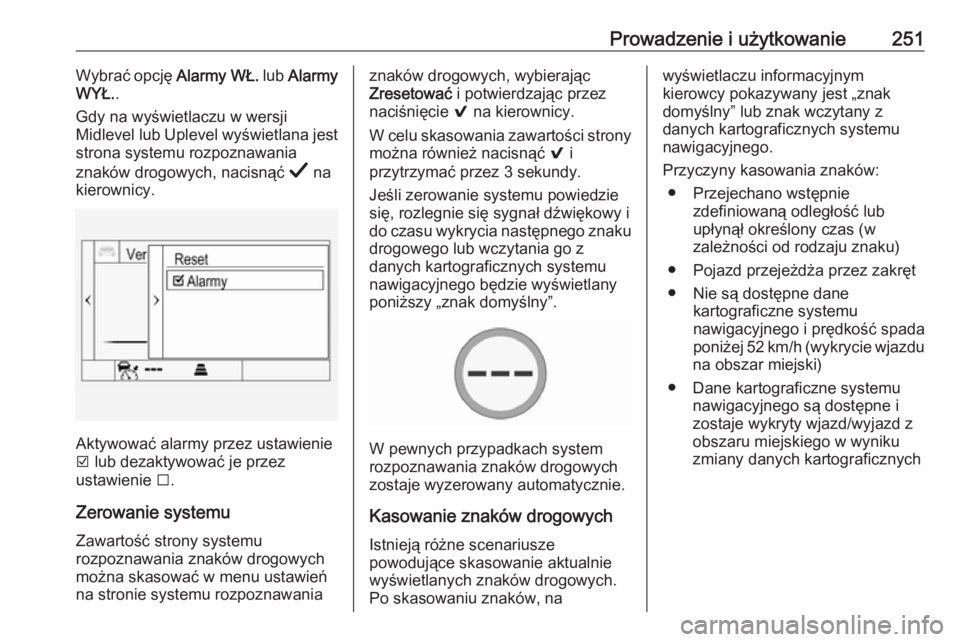

Prowadzenie i użytkowanie251Wybrać opcję Alarmy WŁ. lub Alarmy
WYŁ. .
Gdy na wyświetlaczu w wersji
Midlevel lub Uplevel wyświetlana jest
strona systemu rozpoznawania
znaków drogowych, nacisnąć Å na
kierownicy.
Aktywować alarmy przez ustawienie
J lub dezaktywować je przez
ustawienie I.
Zerowanie systemu Zawartość strony systemu
rozpoznawania znaków drogowych
można skasować w menu ustawień
na stronie systemu rozpoznawania
znaków drogowych, wybierając
Zresetować i potwierdzając przez
naciśnięcie 9 na kierownicy.
W celu skasowania zawartości strony
można również nacisnąć 9 i
przytrzymać przez 3 sekundy.
Jeśli zerowanie systemu powiedzie
się, rozlegnie się sygnał dźwiękowy i
do czasu wykrycia następnego znaku
drogowego lub wczytania go z
danych kartograficznych systemu
nawigacyjnego będzie wyświetlany
poniższy „znak domyślny”.
W pewnych przypadkach system
rozpoznawania znaków drogowych
zostaje wyzerowany automatycznie.
Kasowanie znaków drogowych Istnieją różne scenariusze
powodujące skasowanie aktualnie
wyświetlanych znaków drogowych.
Po skasowaniu znaków, na
wyświetlaczu informacyjnym
kierowcy pokazywany jest „znak
domyślny” lub znak wczytany z
danych kartograficznych systemu
nawigacyjnego.
Przyczyny kasowania znaków: ● Przejechano wstępnie zdefiniowaną odległość lub
upłynął określony czas (w
zależności od rodzaju znaku)
● Pojazd przejeżdża przez zakręt
● Nie są dostępne dane kartograficzne systemu
nawigacyjnego i prędkość spada
poniżej 52 km/h (wykrycie wjazdu
na obszar miejski)
● Dane kartograficzne systemu nawigacyjnego są dostępne i
zostaje wykryty wjazd/wyjazd z
obszaru miejskiego w wyniku
zmiany danych kartograficznych

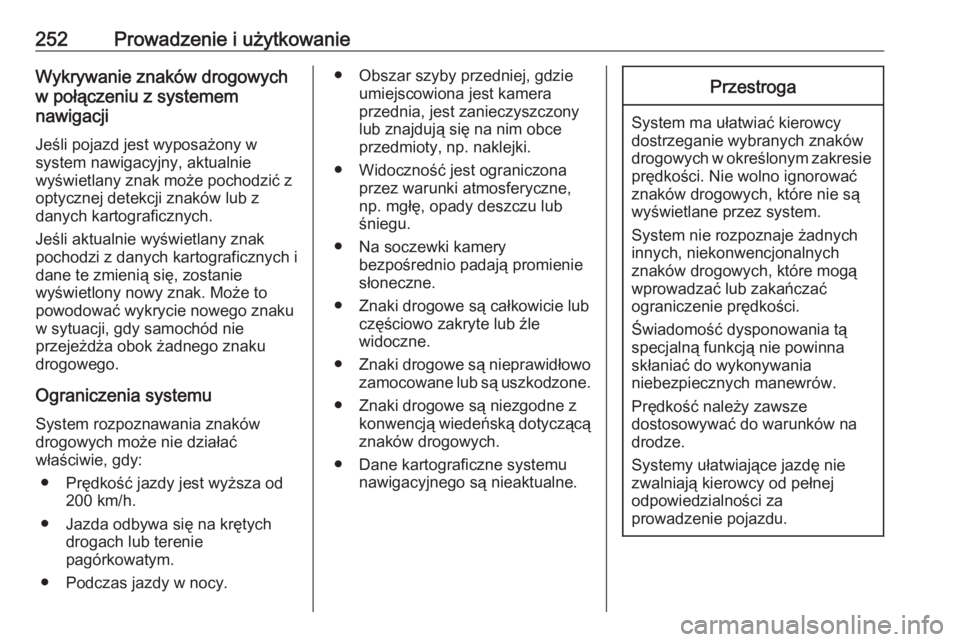

252Prowadzenie i użytkowanieWykrywanie znaków drogowych
w połączeniu z systemem
nawigacji
Jeśli pojazd jest wyposażony w
system nawigacyjny, aktualnie
wyświetlany znak może pochodzić z
optycznej detekcji znaków lub z
danych kartograficznych.
Jeśli aktualnie wyświetlany znak
pochodzi z danych kartograficznych i
dane te zmienią się, zostanie
wyświetlony nowy znak. Może to
powodować wykrycie nowego znaku
w sytuacji, gdy samochód nie
przejeżdża obok żadnego znaku
drogowego.
Ograniczenia systemu
System rozpoznawania znaków
drogowych może nie działać
właściwie, gdy:
● Prędkość jazdy jest wyższa od 200 km/h.
● Jazda odbywa się na krętych drogach lub terenie
pagórkowatym.
● Podczas jazdy w nocy.● Obszar szyby przedniej, gdzie umiejscowiona jest kamera
przednia, jest zanieczyszczony
lub znajdują się na nim obce
przedmioty, np. naklejki.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub śniegu.
● Na soczewki kamery bezpośrednio padają promienie
słoneczne.
● Znaki drogowe są całkowicie lub częściowo zakryte lub źle
widoczne.
● Znaki drogowe są nieprawidłowo
zamocowane lub są uszkodzone.
● Znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych.
● Dane kartograficzne systemu nawigacyjnego są nieaktualne.Przestroga
System ma ułatwiać kierowcydostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.

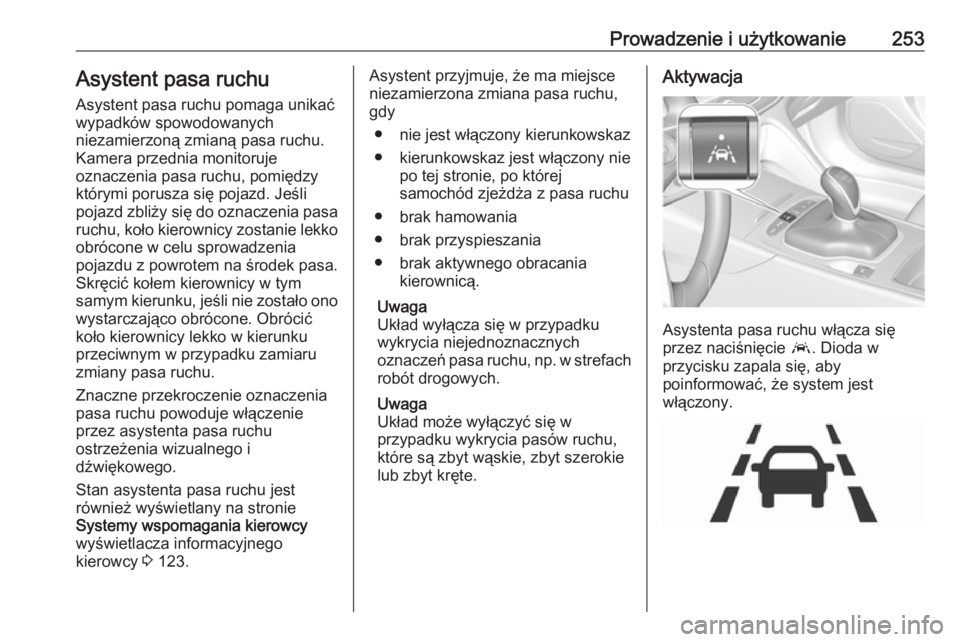

Prowadzenie i użytkowanie253Asystent pasa ruchu
Asystent pasa ruchu pomaga unikać
wypadków spowodowanych
niezamierzoną zmianą pasa ruchu.
Kamera przednia monitoruje
oznaczenia pasa ruchu, pomiędzy
którymi porusza się pojazd. Jeśli
pojazd zbliży się do oznaczenia pasa ruchu, koło kierownicy zostanie lekko
obrócone w celu sprowadzenia
pojazdu z powrotem na środek pasa.
Skręcić kołem kierownicy w tym
samym kierunku, jeśli nie zostało ono
wystarczająco obrócone. Obrócić
koło kierownicy lekko w kierunku
przeciwnym w przypadku zamiaru
zmiany pasa ruchu.
Znaczne przekroczenie oznaczenia pasa ruchu powoduje włączenie
przez asystenta pasa ruchu
ostrzeżenia wizualnego i
dźwiękowego.
Stan asystenta pasa ruchu jest
również wyświetlany na stronie
Systemy wspomagania kierowcy
wyświetlacza informacyjnego
kierowcy 3 123.Asystent przyjmuje, że ma miejsce
niezamierzona zmiana pasa ruchu,
gdy
● nie jest włączony kierunkowskaz● kierunkowskaz jest włączony nie po tej stronie, po której
samochód zjeżdża z pasa ruchu
● brak hamowania
● brak przyspieszania
● brak aktywnego obracania kierownicą.
Uwaga
Układ wyłącza się w przypadku
wykrycia niejednoznacznych
oznaczeń pasa ruchu, np. w strefach
robót drogowych.
Uwaga
Układ może wyłączyć się w
przypadku wykrycia pasów ruchu,
które są zbyt wąskie, zbyt szerokie lub zbyt kręte.Aktywacja
Asystenta pasa ruchu włącza się
przez naciśnięcie a. Dioda w
przycisku zapala się, aby poinformować, że system jest
włączony.

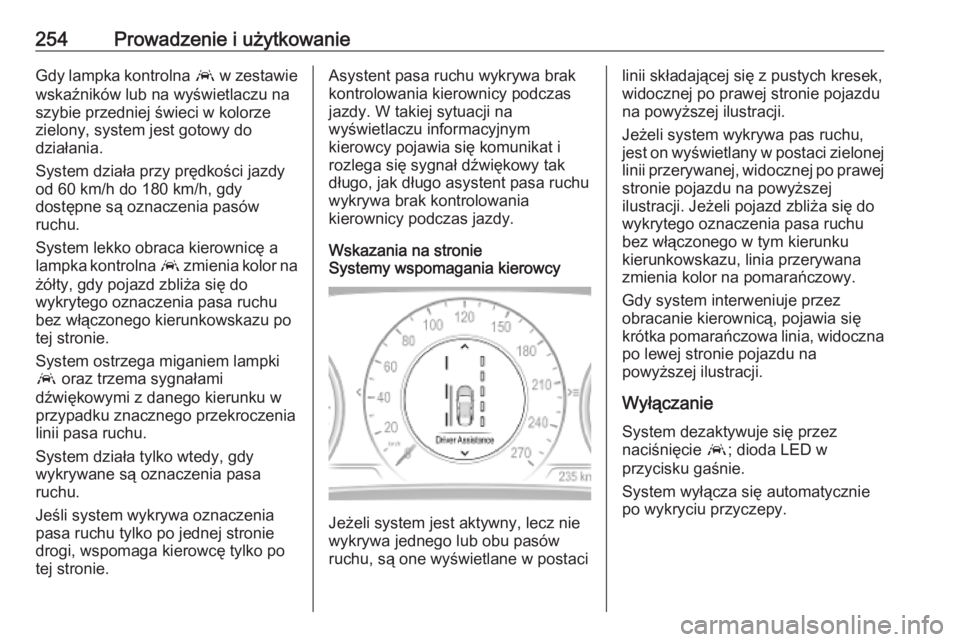

254Prowadzenie i użytkowanieGdy lampka kontrolna a w zestawie
wskaźników lub na wyświetlaczu na
szybie przedniej świeci w kolorze
zielony, system jest gotowy do
działania.
System działa przy prędkości jazdy
od 60 km/h do 180 km/h, gdy
dostępne są oznaczenia pasów
ruchu.
System lekko obraca kierownicę a lampka kontrolna a zmienia kolor na
żółty, gdy pojazd zbliża się do
wykrytego oznaczenia pasa ruchu
bez włączonego kierunkowskazu po
tej stronie.
System ostrzega miganiem lampki
a oraz trzema sygnałami
dźwiękowymi z danego kierunku w przypadku znacznego przekroczenia
linii pasa ruchu.
System działa tylko wtedy, gdy
wykrywane są oznaczenia pasa
ruchu.
Jeśli system wykrywa oznaczenia
pasa ruchu tylko po jednej stronie
drogi, wspomaga kierowcę tylko po
tej stronie.Asystent pasa ruchu wykrywa brak
kontrolowania kierownicy podczas jazdy. W takiej sytuacji na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat i
rozlega się sygnał dźwiękowy tak
długo, jak długo asystent pasa ruchu
wykrywa brak kontrolowania
kierownicy podczas jazdy.
Wskazania na stronie
Systemy wspomagania kierowcy
Jeżeli system jest aktywny, lecz nie
wykrywa jednego lub obu pasów
ruchu, są one wyświetlane w postaci
linii składającej się z pustych kresek,
widocznej po prawej stronie pojazdu
na powyższej ilustracji.
Jeżeli system wykrywa pas ruchu,
jest on wyświetlany w postaci zielonej
linii przerywanej, widocznej po prawej stronie pojazdu na powyższej
ilustracji. Jeżeli pojazd zbliża się do
wykrytego oznaczenia pasa ruchu
bez włączonego w tym kierunku
kierunkowskazu, linia przerywana
zmienia kolor na pomarańczowy.
Gdy system interweniuje przez
obracanie kierownicą, pojawia się
krótka pomarańczowa linia, widoczna
po lewej stronie pojazdu na
powyższej ilustracji.
Wyłączanie
System dezaktywuje się przez naciśnięcie a; dioda LED w
przycisku gaśnie.
System wyłącza się automatycznie
po wykryciu przyczepy.
