2019.5 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

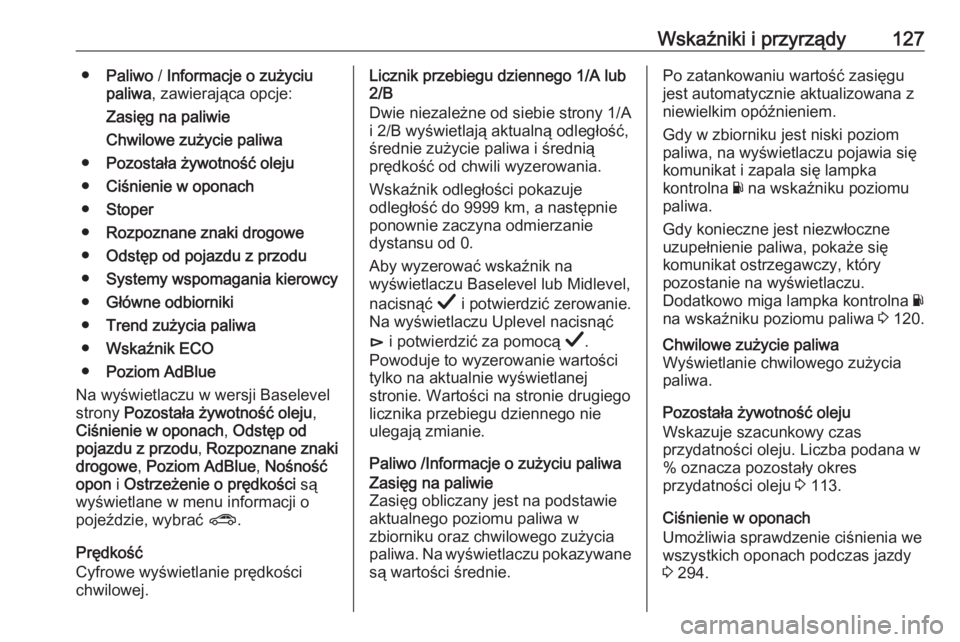

Wskaźniki i przyrządy127●Paliwo / Informacje o zużyciu
paliwa , zawierająca opcje:
Zasięg na paliwie
Chwilowe zużycie paliwa
● Pozostała żywotność oleju
● Ciśnienie w oponach
● Stoper
● Rozpoznane znaki drogowe
● Odstęp od pojazdu z przodu
● Systemy wspomagania kierowcy
● Główne odbiorniki
● Trend zużycia paliwa
● Wskaźnik ECO
● Poziom AdBlue
Na wyświetlaczu w wersji Baselevel
strony Pozostała żywotność oleju ,
Ciśnienie w oponach , Odstęp od
pojazdu z przodu , Rozpoznane znaki
drogowe , Poziom AdBlue , Nośność
opon i Ostrzeżenie o prędkości są
wyświetlane w menu informacji o pojeździe, wybrać ?.
Prędkość
Cyfrowe wyświetlanie prędkości
chwilowej.Licznik przebiegu dziennego 1/A lub 2/B
Dwie niezależne od siebie strony 1/A
i 2/B wyświetlają aktualną odległość,
średnie zużycie paliwa i średnią
prędkość od chwili wyzerowania.
Wskaźnik odległości pokazuje
odległość do 9999 km, a następnie
ponownie zaczyna odmierzanie
dystansu od 0.
Aby wyzerować wskaźnik na
wyświetlaczu Baselevel lub Midlevel,
nacisnąć Å i potwierdzić zerowanie.
Na wyświetlaczu Uplevel nacisnąć
é i potwierdzić za pomocą Å.
Powoduje to wyzerowanie wartości
tylko na aktualnie wyświetlanej
stronie. Wartości na stronie drugiego
licznika przebiegu dziennego nie
ulegają zmianie.
Paliwo /Informacje o zużyciu paliwaZasięg na paliwie
Zasięg obliczany jest na podstawie
aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane
są wartości średnie.Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y na wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa, pokaże się
komunikat ostrzegawczy, który
pozostanie na wyświetlaczu.
Dodatkowo miga lampka kontrolna Y
na wskaźniku poziomu paliwa 3 120.Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
Pozostała żywotność oleju
Wskazuje szacunkowy czas
przydatności oleju. Liczba podana w
% oznacza pozostały okres
przydatności oleju 3 113.
Ciśnienie w oponach
Umożliwia sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 294.

128Wskaźniki i przyrządyStoper
Wyświetlacz Baselevel: aby
uruchomić lub zatrzymać timer,
nacisnąć Å. W celu wyzerowania
przytrzymać Å, gdy timer nie jest
uruchomiony.
Wyświetlacz w wersji Midlevel lub
Uplevel: Aby uruchomić lub
zatrzymać timer, nacisnąć Å i
ponownie Å. W celu wyzerowania
nacisnąć Å, wybrać Wyzeruj i
potwierdzić za pomocą Å.
Rozpoznane znaki drogowe
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 248.
Odstęp od pojazdu z przodu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 223.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie wyświetla się
ustawiona odległość od
poprzedzającego pojazdu.Systemy wspomagania kierowcy
Wyświetla stan kilku systemów
wspomagania kierowcy:
Adaptacyjny układ automatycznej
kontroli prędkości 3 207.
Ostrzeżenie o zderzeniu czołowym
3 219.
Asystent pasa ruchu 3 253.
Poziom AdBlue
Wyświetla poziom AdBlue w
zbiorniku 3 185.
Menu informacji dotyczących
ekonomiki jazdy, @
● Główne odbiorniki
● Trend zużycia paliwa
● Wskaźnik ECO
Na wyświetlaczach w wersji Midlevel i Uplevel strony Główne odbiorniki ,
Trend zużycia paliwa i Wskaźnik
ECO są wyświetlane w menu
informacyjnym, patrz wyżej.
Główne odbiorniki
Wyświetla w porządku malejącym
listę aktualnie włączonych urządzeń
zwiększających komfort użytkownika,które generują największe zużycie
paliwa. Wskazywana jest potencjalna
oszczędność paliwa.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej szyby w celu zwiększenia obciążenia
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało włączone
przez kierowcę.
Trend zużycia paliwa

Wskaźniki i przyrządy129Wyświetla trend średniego zużycia na
odcinku ostatnich 50 km. Zapełnione segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy
na zużycie paliwa.
Wskaźnik ECO
Średnie zużycie paliwa jest
wyświetlane na wskaźniku zużycia
paliwa. Aby prowadzić pojazd w
sposób ekonomiczny, należy tak
dostosowywać charakterystykę
jazdy, aby wskaźnik mieścił się w
zielonej strefie. Im bardziej wskaźnik
przesuwa się w stronę czerwonej
strefy, tym większe zużycie paliwa.
Średnie zużycie paliwa wyświetlane
jest jednocześnie w postaci liczbowej.
W zależności od wersji pojazdu
indeks Eco pokazuje wartości
dotyczące strony licznika przebiegu
dziennego A/1 lub bieżącego cyklu
jazdy. W tym drugim przypadku
wskaźnik jest zerowany przy
kolejnym włączeniu zapłonu.Menu Dźwięk G
Umożliwia przeglądanie muzyki,
wybieranie pozycji ulubionych lub
zmianę źródła dźwięku.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Menu Telefon $
Umożliwia zarządzanie połączeniami telefonicznymi i ich wykonywanie,
przewijanie kontaktów i obsługę
systemu głośnomówiącego.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Menu Nawigacja §
Umożliwia prowadzenie po trasie. Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.Menu informacji o
pojeździe, ?, Opcje lub %
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
opcji. Niektóre z nich mogą być
niedostępne w danym pojeździe. W
niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.
● Jednostki
● Wyświetlacz
● Opcje strony informacyjnej
● Opcje strony głównej
● Adaptacyjny regulator prędkości
● Ostrzeżenie o prędkości
● Nośność opon
● Wskaźniki
● Informacje o oprogramowaniu
● Wyświetlacz na szybie przedniej
● Poziom AdBlue
Jednostki
Wybrać system jednostek miary
wyświetlacza: brytyjski lub
metryczny.

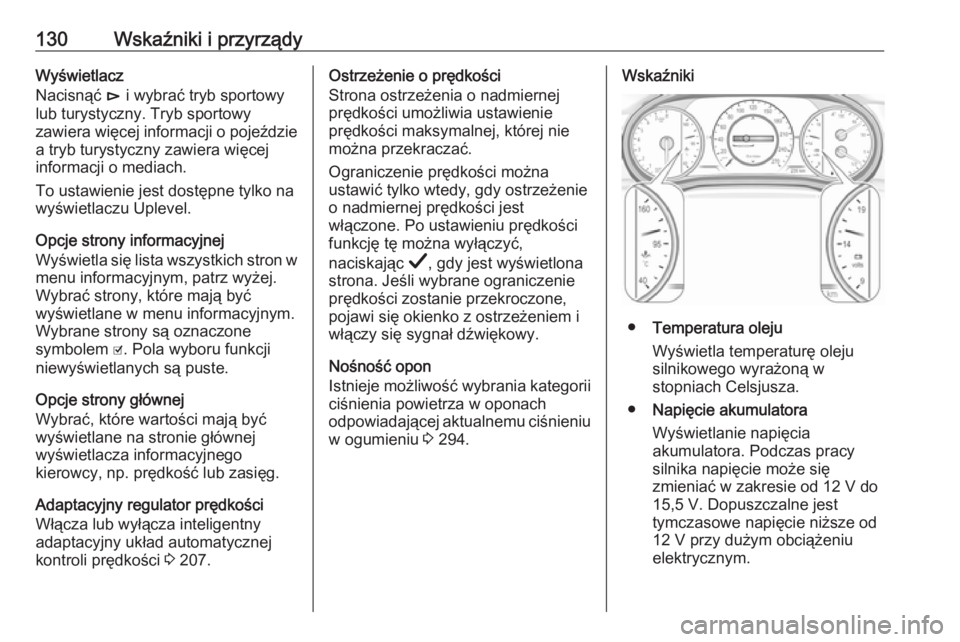

130Wskaźniki i przyrządyWyświetlacz
Nacisnąć é i wybrać tryb sportowy
lub turystyczny. Tryb sportowy
zawiera więcej informacji o pojeździe
a tryb turystyczny zawiera więcej
informacji o mediach.
To ustawienie jest dostępne tylko na
wyświetlaczu Uplevel.
Opcje strony informacyjnej
Wyświetla się lista wszystkich stron w
menu informacyjnym, patrz wyżej.
Wybrać strony, które mają być
wyświetlane w menu informacyjnym.
Wybrane strony są oznaczone
symbolem 0. Pola wyboru funkcji
niewyświetlanych są puste.
Opcje strony głównej
Wybrać, które wartości mają być
wyświetlane na stronie głównej
wyświetlacza informacyjnego
kierowcy, np. prędkość lub zasięg.
Adaptacyjny regulator prędkości
Włącza lub wyłącza inteligentny
adaptacyjny układ automatycznej
kontroli prędkości 3 207.Ostrzeżenie o prędkości
Strona ostrzeżenia o nadmiernej
prędkości umożliwia ustawienie
prędkości maksymalnej, której nie
można przekraczać.
Ograniczenie prędkości można
ustawić tylko wtedy, gdy ostrzeżenie
o nadmiernej prędkości jest
włączone. Po ustawieniu prędkości
funkcję tę można wyłączyć,
naciskając Å, gdy jest wyświetlona
strona. Jeśli wybrane ograniczenie
prędkości zostanie przekroczone,
pojawi się okienko z ostrzeżeniem i włączy się sygnał dźwiękowy.
Nośność opon
Istnieje możliwość wybrania kategorii ciśnienia powietrza w oponach
odpowiadającej aktualnemu ciśnieniu
w ogumieniu 3 294.Wskaźniki
● Temperatura oleju
Wyświetla temperaturę oleju silnikowego wyrażoną w
stopniach Celsjusza.
● Napięcie akumulatora
Wyświetlanie napięcia
akumulatora. Podczas pracy
silnika napięcie może się
zmieniać w zakresie od 12 V do 15,5 V. Dopuszczalne jest
tymczasowe napięcie niższe od
12 V przy dużym obciążeniu
elektrycznym.

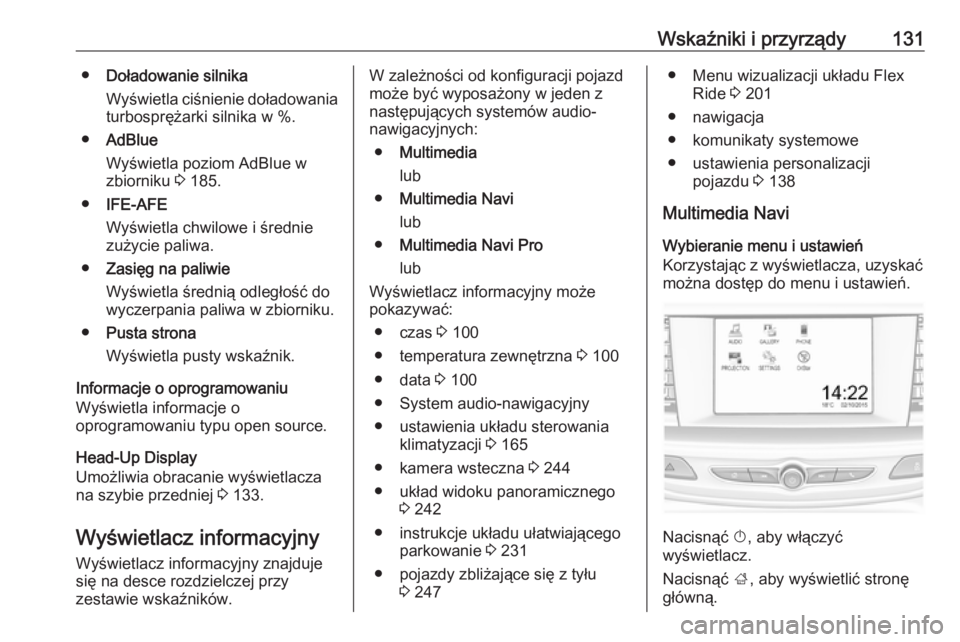

Wskaźniki i przyrządy131●Doładowanie silnika
Wyświetla ciśnienie doładowania turbosprężarki silnika w %.
● AdBlue
Wyświetla poziom AdBlue w zbiorniku 3 185.
● IFE-AFE
Wyświetla chwilowe i średnie
zużycie paliwa.
● Zasięg na paliwie
Wyświetla średnią odległość do
wyczerpania paliwa w zbiorniku.
● Pusta strona
Wyświetla pusty wskaźnik.
Informacje o oprogramowaniu
Wyświetla informacje o
oprogramowaniu typu open source.
Head-Up Display
Umożliwia obracanie wyświetlacza
na szybie przedniej 3 133.
Wyświetlacz informacyjny Wyświetlacz informacyjny znajduje
się na desce rozdzielczej przy
zestawie wskaźników.W zależności od konfiguracji pojazd
może być wyposażony w jeden z
następujących systemów audio-
nawigacyjnych:
● Multimedia
lub
● Multimedia Navi
lub
● Multimedia Navi Pro
lub
Wyświetlacz informacyjny może
pokazywać:
● czas 3 100
● temperatura zewnętrzna 3 100
● data 3 100
● System audio-nawigacyjny
● ustawienia układu sterowania klimatyzacji 3 165
● kamera wsteczna 3 244
● układ widoku panoramicznego 3 242
● instrukcje układu ułatwiającego parkowanie 3 231
● pojazdy zbliżające się z tyłu 3 247● Menu wizualizacji układu Flex
Ride 3 201
● nawigacja
● komunikaty systemowe
● ustawienia personalizacji pojazdu 3 138
Multimedia Navi Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.
Nacisnąć X, aby włączyć
wyświetlacz.
Nacisnąć ;, aby wyświetlić stronę
główną.

132Wskaźniki i przyrządyDotknąć palcem wymaganej ikonywyświetlania menu.
Dotknąć odpowiedniej ikony w celu
potwierdzenia wyboru.
Dotknąć 9, aby powrócić do menu
nadrzędnego.
Nacisnąć ;, aby wrócić do strony
głównej.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Personalizacja ustawień 3 138.
Multimedia / Multimedia Navi Pro
Wybieranie menu i ustawień
Wyświetlacz można obsługiwać na
trzy sposoby:
● za pomocą przycisków pod wyświetlaczem
● dotykając palcem ekranu dotykowego
● za pomocą rozpoznawania mowyObsługa przycisków
Nacisnąć X, aby włączyć
wyświetlacz.
Nacisnąć ;, aby wyświetlić stronę
główną.
Nacisnąć BACK, aby wyjść z menu
bez zmiany ustawień.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.
Obsługa ekranu dotykowego
Wyświetlacz należy włączyć przez
naciśnięcie X. Dotknąć ;, aby
wybrać stronę główną.Dotknąć palcem wymaganej ikony
wyświetlania menu lub wybrać
funkcję palcem.
Przewinąć dłuższą listę podmenu,
przesuwając palcem w górę lub w dół.
Potwierdzić dotknięciem wymaganą
funkcję lub wybór.
Dotknąć O, aby wyjść z menu i
zapisać zmienione ustawienie.
Dotknąć ikony &, aby wyjść z menu
bez zapisywania.
Dotknąć ;, aby wrócić do strony
głównej.
Bardziej szczegółowe informacje
można znaleźć w instrukcji obsługi
systemu audio-nawigacyjnego.Rozpoznawanie mowy
Opis, patrz instrukcja obsługi
systemu audio-nawigacyjnego.
Personalizacja ustawień 3 138.

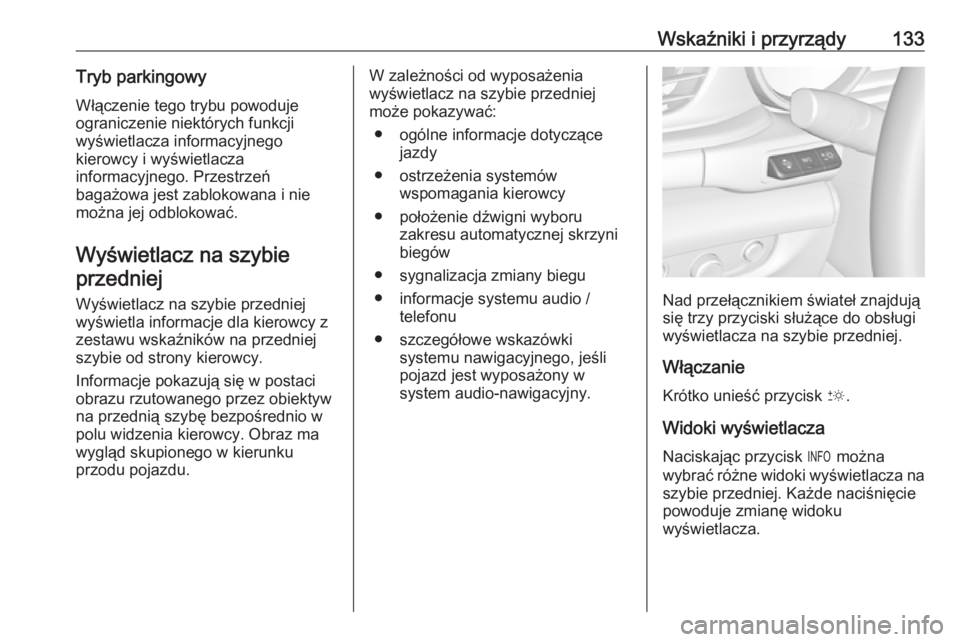

Wskaźniki i przyrządy133Tryb parkingowy
Włączenie tego trybu powoduje
ograniczenie niektórych funkcji
wyświetlacza informacyjnego
kierowcy i wyświetlacza
informacyjnego. Przestrzeń
bagażowa jest zablokowana i nie
można jej odblokować.
Wyświetlacz na szybieprzedniej
Wyświetlacz na szybie przedniej
wyświetla informacje dla kierowcy z
zestawu wskaźników na przedniej
szybie od strony kierowcy.
Informacje pokazują się w postaci
obrazu rzutowanego przez obiektyw
na przednią szybę bezpośrednio w
polu widzenia kierowcy. Obraz ma
wygląd skupionego w kierunku
przodu pojazdu.W zależności od wyposażenia
wyświetlacz na szybie przedniej
może pokazywać:
● ogólne informacje dotyczące jazdy
● ostrzeżenia systemów wspomagania kierowcy
● położenie dźwigni wyboru zakresu automatycznej skrzyni
biegów
● sygnalizacja zmiany biegu
● informacje systemu audio / telefonu
● szczegółowe wskazówki systemu nawigacyjnego, jeśli
pojazd jest wyposażony w
system audio-nawigacyjny.
Nad przełącznikiem świateł znajdują
się trzy przyciski służące do obsługi
wyświetlacza na szybie przedniej.
Włączanie
Krótko unieść przycisk &.
Widoki wyświetlacza Naciskając przycisk / można
wybrać różne widoki wyświetlacza na szybie przedniej. Każde naciśnięcie
powoduje zmianę widoku
wyświetlacza.

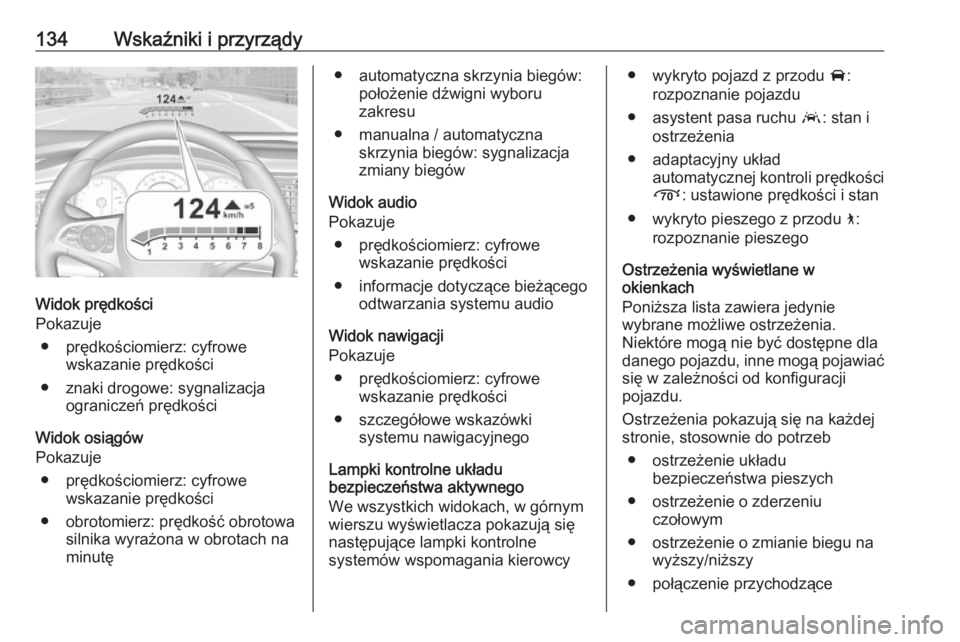

134Wskaźniki i przyrządy
Widok prędkości
Pokazuje
● prędkościomierz: cyfrowe wskazanie prędkości
● znaki drogowe: sygnalizacja ograniczeń prędkości
Widok osiągów
Pokazuje
● prędkościomierz: cyfrowe wskazanie prędkości
● obrotomierz: prędkość obrotowa silnika wyrażona w obrotach na
minutę
● automatyczna skrzynia biegów: położenie dźwigni wyboru
zakresu
● manualna / automatyczna skrzynia biegów: sygnalizacja
zmiany biegów
Widok audio
Pokazuje
● prędkościomierz: cyfrowe wskazanie prędkości
● informacje dotyczące bieżącego odtwarzania systemu audio
Widok nawigacji
Pokazuje
● prędkościomierz: cyfrowe wskazanie prędkości
● szczegółowe wskazówki systemu nawigacyjnego
Lampki kontrolne układu
bezpieczeństwa aktywnego
We wszystkich widokach, w górnym
wierszu wyświetlacza pokazują się
następujące lampki kontrolne
systemów wspomagania kierowcy● wykryto pojazd z przodu A:
rozpoznanie pojazdu
● asystent pasa ruchu a: stan i
ostrzeżenia
● adaptacyjny układ automatycznej kontroli prędkości
Õ : ustawione prędkości i stan
● wykryto pieszego z przodu 7:
rozpoznanie pieszego
Ostrzeżenia wyświetlane w
okienkach
Poniższa lista zawiera jedynie
wybrane możliwe ostrzeżenia.
Niektóre mogą nie być dostępne dla
danego pojazdu, inne mogą pojawiać
się w zależności od konfiguracji
pojazdu.
Ostrzeżenia pokazują się na każdej
stronie, stosownie do potrzeb
● ostrzeżenie układu bezpieczeństwa pieszych
● ostrzeżenie o zderzeniu czołowym
● ostrzeżenie o zmianie biegu na wyższy/niższy
● połączenie przychodzące
