2018 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47C17D_(D)
7679-1. Caractéristiques
9
Caractéristiques du véhicule

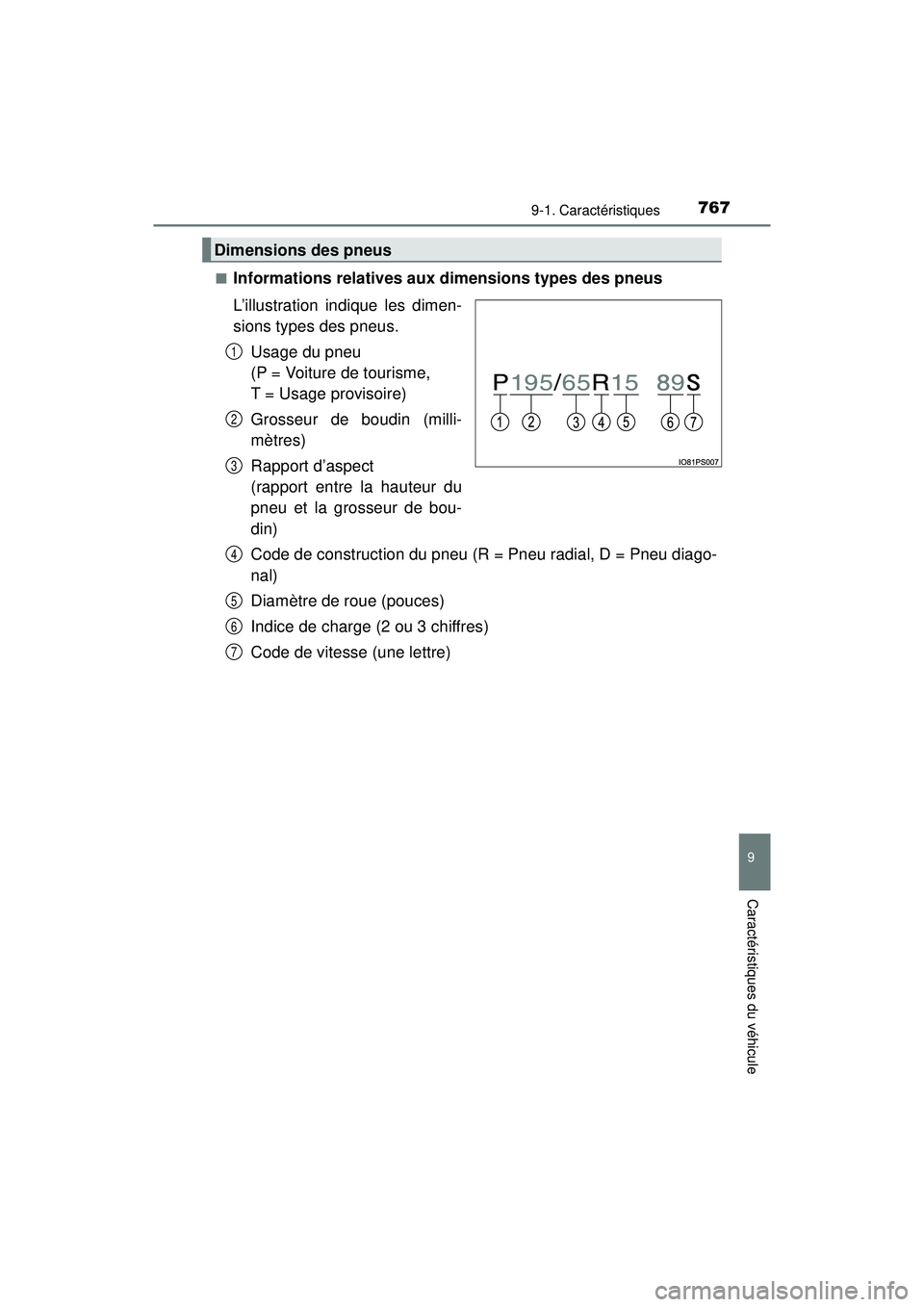

■Informations relatives aux dimensions types des pneus
L’illustration indique les dimen-
sions types des pneus.Usage du pneu
(P = Voiture de tourisme,
T = Usage provisoire)
Grosseur de boudin (milli-
mètres)
Rapport d’aspect
(rapport entre la hauteur du
pneu et la grosseur de bou-
din)
Code de construction du pneu (R = Pneu radial, D = Pneu diago-
nal)
Diamètre de roue (pouces)
Indice de charge (2 ou 3 chiffres)
Code de vitesse (une lettre)
Dimensions des pneus
1
2
3
4
5
6
7

768
PRIUS PRIME_OM_OM47C17D_(D)
9-1. Caractéristiques

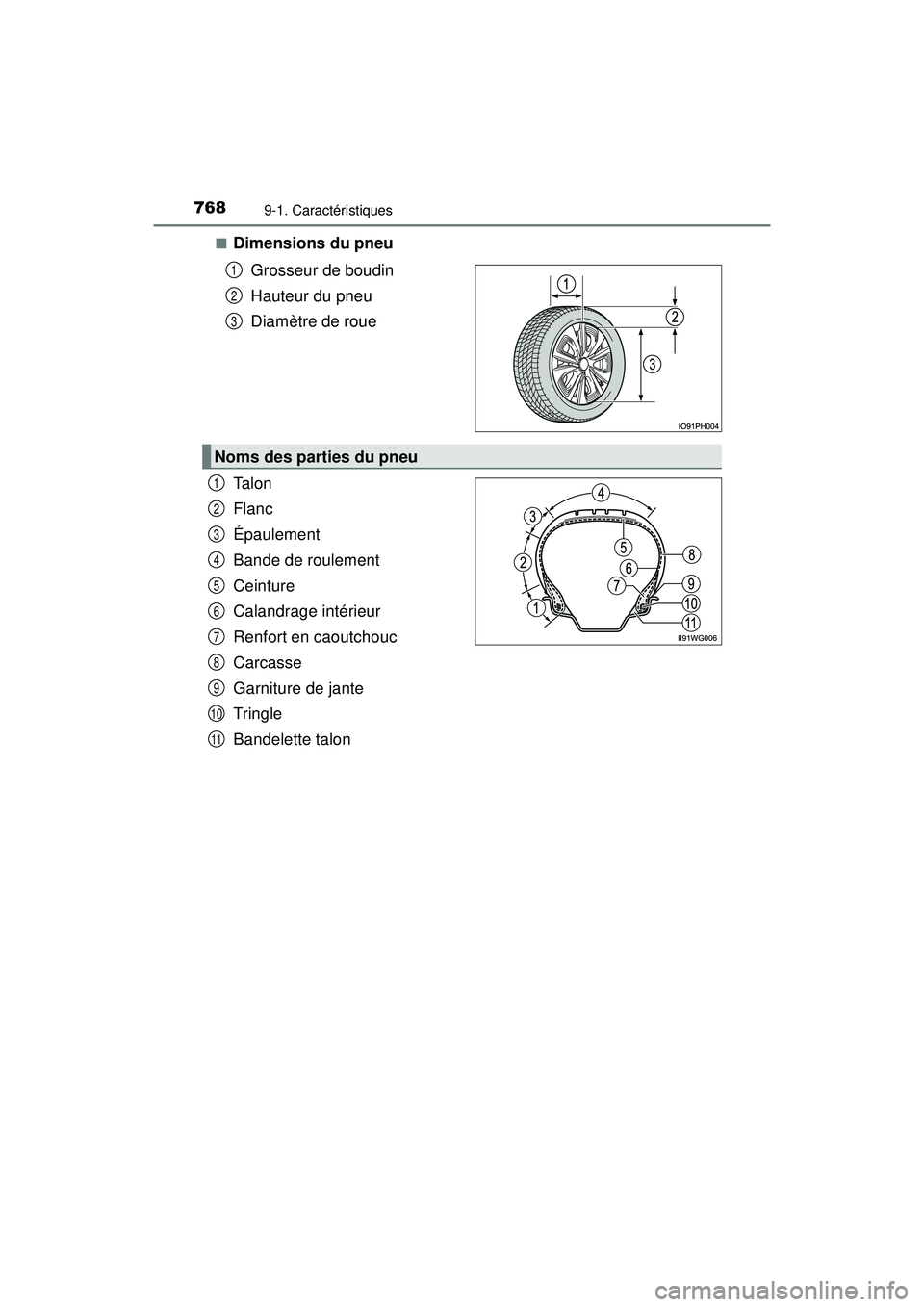

■Dimensions du pneuGrosseur de boudin
Hauteur du pneu
Diamètre de roue
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Renfort en caoutchouc
Carcasse
Garniture de jante
Tringle
Bandelette talon
1
2
3
Noms des parties du pneu
1
2
3
4
5
6
7
8
9
10
11

PRIUS PRIME_OM_OM47C17D_(D)
7699-1. Caractéristiques
9
Caractéristiques du véhicule

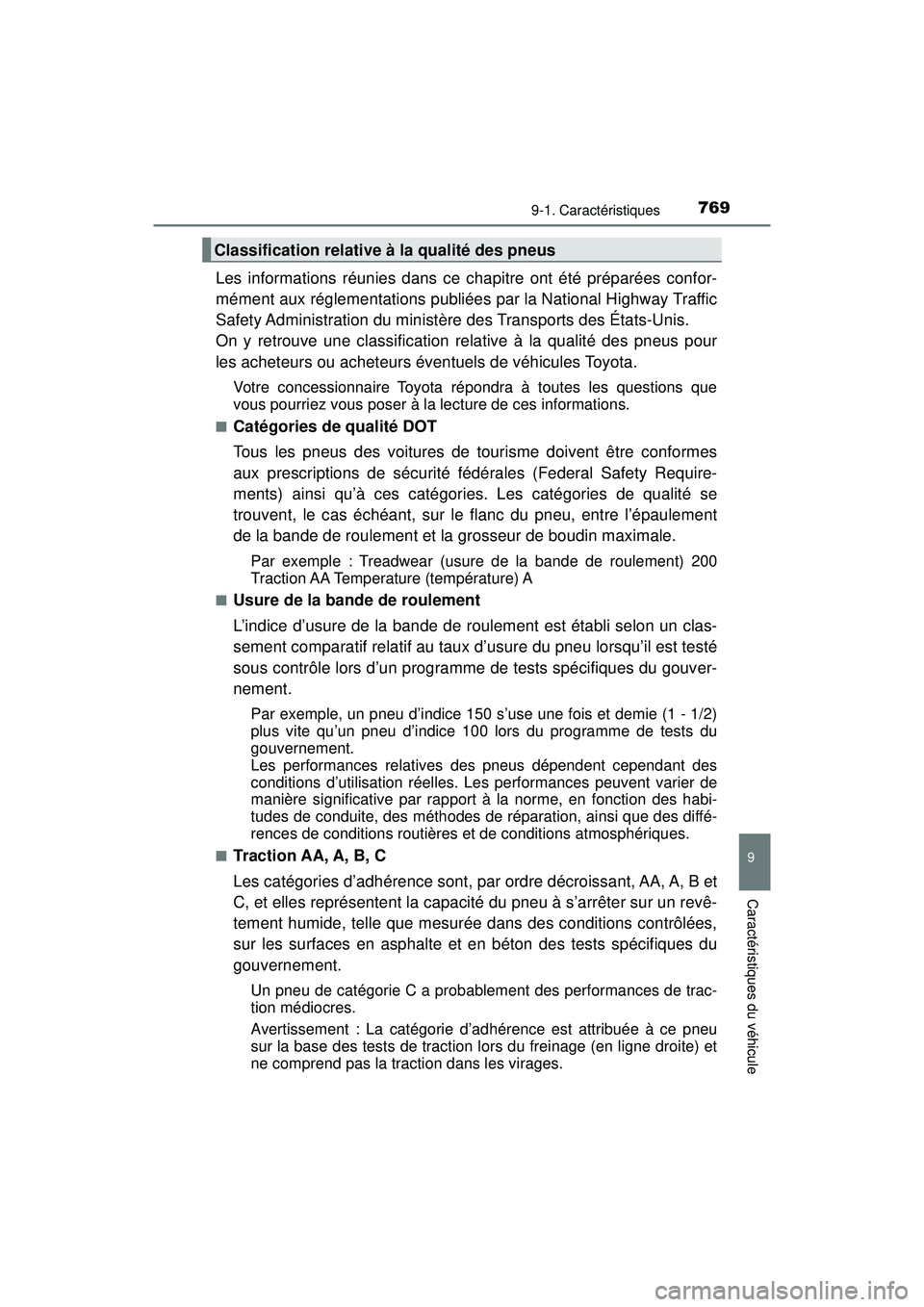

Les informations réunies dans ce chapitre ont été préparées confor-
mément aux réglementations publiées par la National Highway Traffic
Safety Administration du ministère des Transports des États-Unis.
On y retrouve une classification relative à la qualité des pneus pour
les acheteurs ou acheteurs éventuels de véhicules Toyota.
Votre concessionnaire Toyota répondra à toutes les questions que
vous pourriez vous poser à la lecture de ces informations.
■Catégories de qualité DOT
Tous les pneus des voitures de tourisme doivent être conformes
aux prescriptions de sécurité fédérales (Federal Safety Require-
ments) ainsi qu’à ces catégories. Les catégories de qualité se
trouvent, le cas échéant, sur le flanc du pneu, entre l’épaulement
de la bande de roulement et la grosseur de boudin maximale.
Par exemple : Treadwear (usure de la bande de roulement) 200
Traction AA Temperature (température) A
■Usure de la bande de roulement
L’indice d’usure de la bande de roulement est établi selon un clas-
sement comparatif relatif au taux d’usure du pneu lorsqu’il est testé
sous contrôle lors d’un programme de tests spécifiques du gouver-
nement.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - 1/2)
plus vite qu’un pneu d’indice 100 lors du programme de tests du
gouvernement.
Les performances relatives des pneus dépendent cependant des
conditions d’utilisation réelles. Les performances peuvent varier de
manière significative par rapport à la norme, en fonction des habi-
tudes de conduite, des méthodes de réparation, ainsi que des diffé-
rences de conditions routières et de conditions atmosphériques.
■Traction AA, A, B, C
Les catégories d’adhérence sont, par ordre décroissant, AA, A, B et
C, et elles représentent la capacité du pneu à s’arrêter sur un revê-
tement humide, telle que mesurée dans des conditions contrôlées,
sur les surfaces en asphalte et en béton des tests spécifiques du
gouvernement.
Un pneu de catégorie C a probablement des performances de trac-
tion médiocres.
Avertissement : La catégorie d’adhérence est attribuée à ce pneu
sur la base des tests de traction lors du freinage (en ligne droite) et
ne comprend pas la traction dans les virages.
Classification relative à la qualité des pneus

770
PRIUS PRIME_OM_OM47C17D_(D)
9-1. Caractéristiques

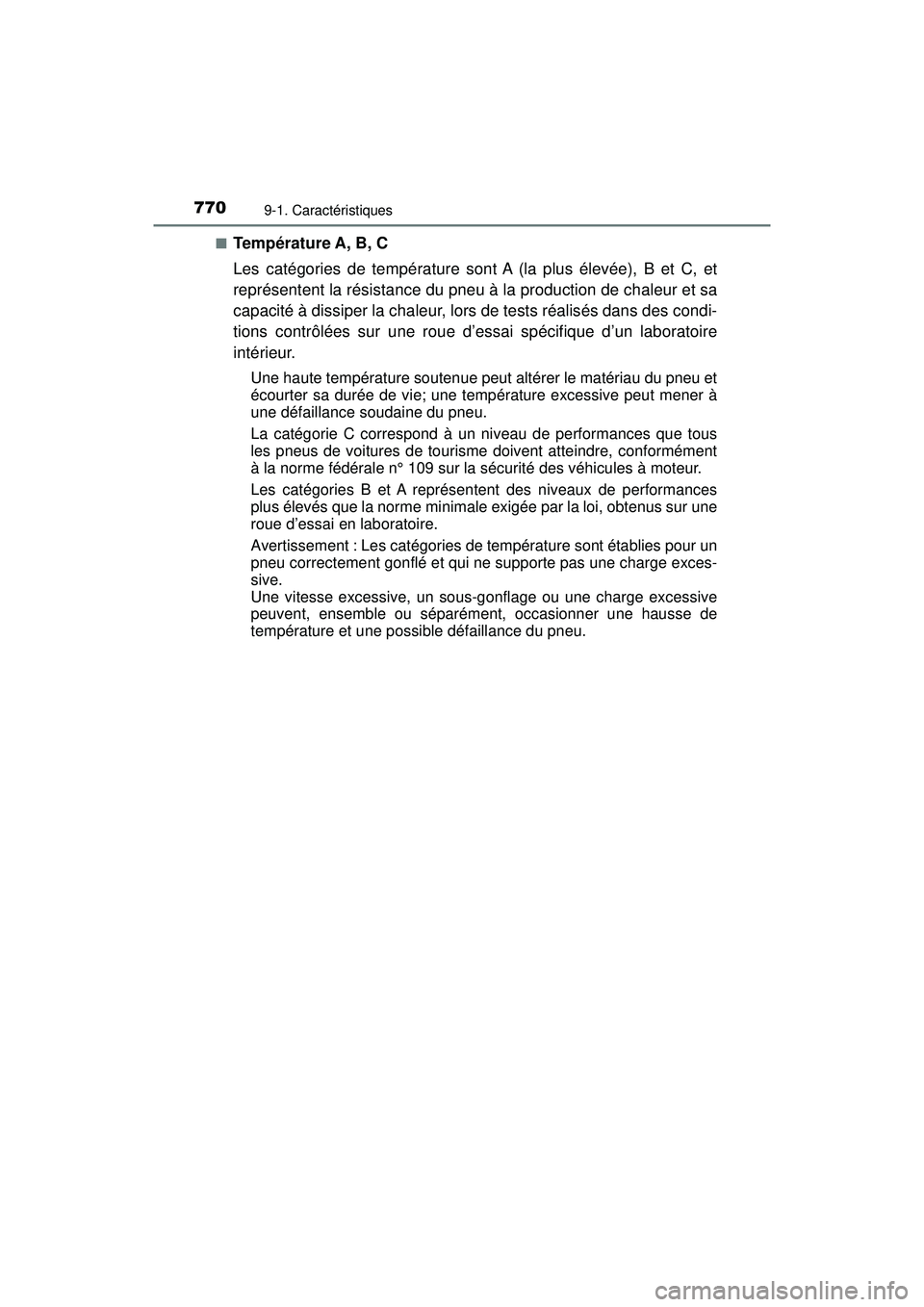

■Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et
représentent la résistance du pneu à la production de chaleur et sa
capacité à dissiper la chaleur, lors de tests réalisés dans des condi-
tions contrôlées sur une roue d’essai spécifique d’un laboratoire
intérieur.
Une haute température soutenue peut altérer le matériau du pneu et
écourter sa durée de vie; une température excessive peut mener à
une défaillance soudaine du pneu.
La catégorie C correspond à un niveau de performances que tous
les pneus de voitures de tourisme doivent atteindre, conformément
à la norme fédérale n° 109 sur la sécurité des véhicules à moteur.
Les catégories B et A représentent des niveaux de performances
plus élevés que la norme minimale exigée par la loi, obtenus sur une
roue d’essai en laboratoire.
Avertissement : Les catégories de température sont établies pour un
pneu correctement gonflé et qui ne supporte pas une charge exces-
sive.
Une vitesse excessive, un sous-gonflage ou une charge excessive
peuvent, ensemble ou séparément, occasionner une hausse de
température et une possible défaillance du pneu.

PRIUS PRIME_OM_OM47C17D_(D)
7719-1. Caractéristiques
9
Caractéristiques du véhicule

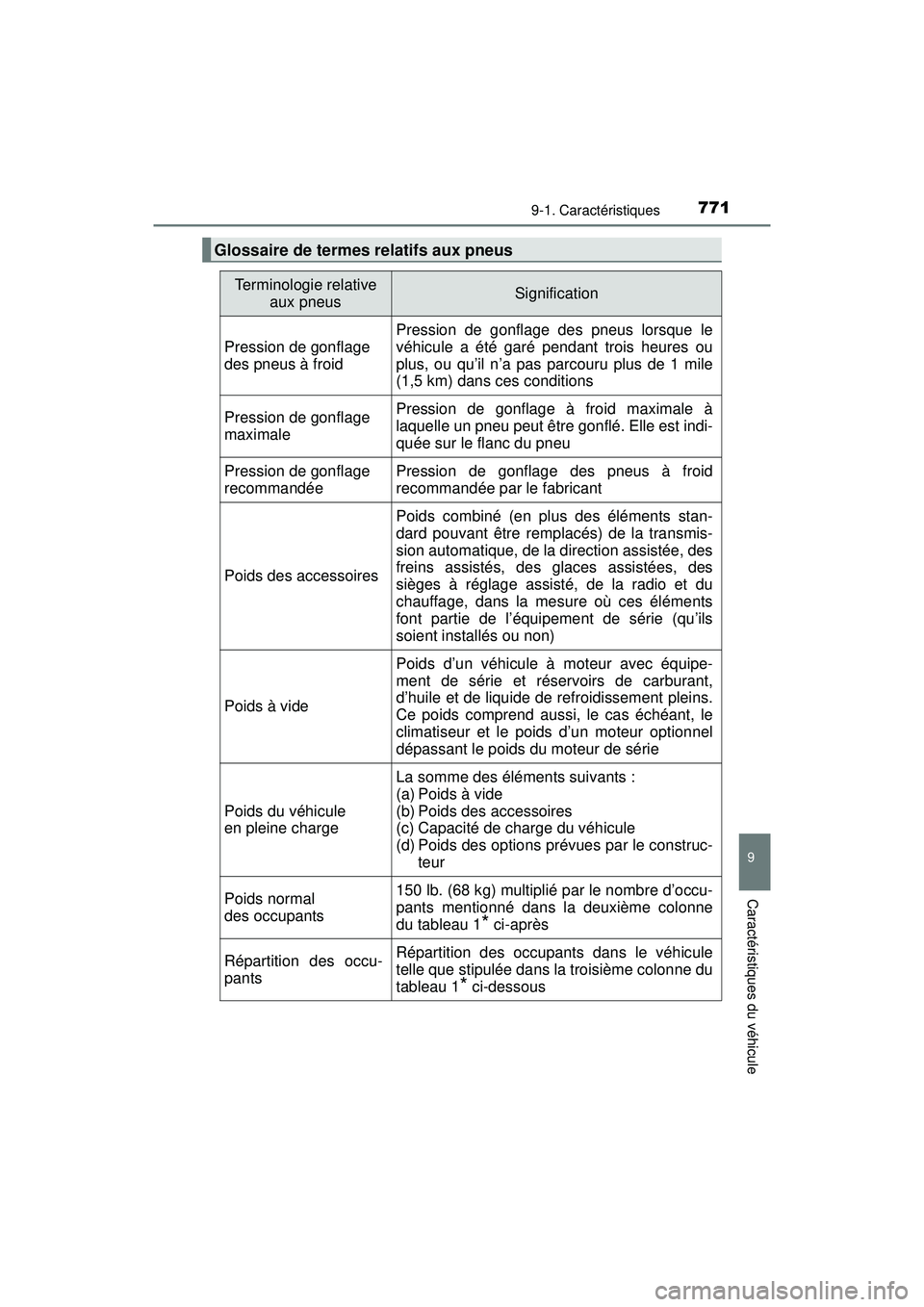

Glossaire de termes relatifs aux pneus
Terminologie relative aux pneusSignification
Pression de gonflage
des pneus à froid
Pression de gonflage des pneus lorsque le
véhicule a été garé pendant trois heures ou
plus, ou qu’il n’a pas parcouru plus de 1 mile
(1,5 km) dans ces conditions
Pression de gonflage
maximalePression de gonflage à froid maximale à
laquelle un pneu peut être gonflé. Elle est indi-
quée sur le flanc du pneu
Pression de gonflage
recommandéePression de gonflage des pneus à froid
recommandée par le fabricant
Poids des accessoires
Poids combiné (en plus des éléments stan-
dard pouvant être remplacés) de la transmis-
sion automatique, de la direction assistée, des
freins assistés, des glaces assistées, des
sièges à réglage assisté, de la radio et du
chauffage, dans la mesure où ces éléments
font partie de l’équipement de série (qu’ils
soient installés ou non)
Poids à vide
Poids d’un véhicule à moteur avec équipe-
ment de série et réservoirs de carburant,
d’huile et de liquide de refroidissement pleins.
Ce poids comprend aussi, le cas échéant, le
climatiseur et le poids d’un moteur optionnel
dépassant le poids du moteur de série
Poids du véhicule
en pleine charge
La somme des éléments suivants :
(a) Poids à vide
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options prévues par le construc-
teur
Poids normal
des occupants150 lb. (68 kg) multiplié par le nombre d’occu-
pants mentionné dans la deuxième colonne
du tableau 1
* ci-après
Répartition des occu-
pantsRépartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
tableau 1
* ci-dessous

772
PRIUS PRIME_OM_OM47C17D_(D)
9-1. Caractéristiques

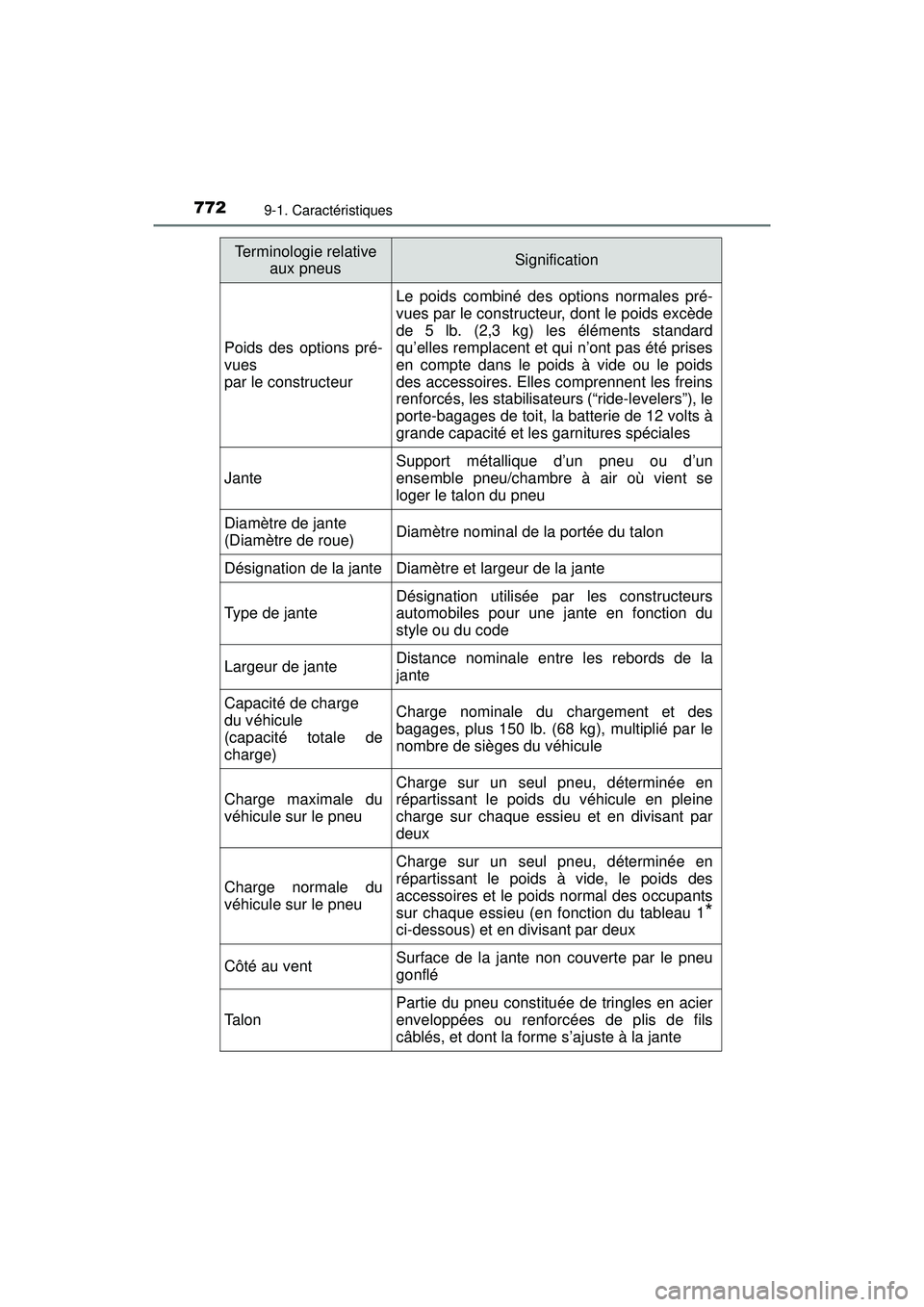

Poids des options pré-
vues
par le constructeur
Le poids combiné des options normales pré-
vues par le constructeur, dont le poids excède
de 5 lb. (2,3 kg) les éléments standard
qu’elles remplacent et qui n’ont pas été prises
en compte dans le poids à vide ou le poids
des accessoires. Elles comprennent les freins
renforcés, les stabilisateurs (“ride-levelers”), le
porte-bagages de toit, la batterie de 12 volts à
grande capacité et les garnitures spéciales
Jante
Support métallique d’un pneu ou d’un
ensemble pneu/chambre à air où vient se
loger le talon du pneu
Diamètre de jante
(Diamètre de roue)Diamètre nominal de la portée du talon
Désignation de la janteDiamètre et largeur de la jante
Type de jante
Désignation utilisée par les constructeurs
automobiles pour une jante en fonction du
style ou du code
Largeur de janteDistance nominale entre les rebords de la
jante
Capacité de charge
du véhicule
(capacité totale de
charge)Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg), multiplié par le
nombre de sièges du véhicule
Charge maximale du
véhicule sur le pneu
Charge sur un seul pneu, déterminée en
répartissant le poids du véhicule en pleine
charge sur chaque essieu et en divisant par
deux
Charge normale du
véhicule sur le pneu
Charge sur un seul pneu, déterminée en
répartissant le poids à vide, le poids des
accessoires et le poids normal des occupants
sur chaque essieu (en fonction du tableau 1
*
ci-dessous) et en divisant par deux
Côté au ventSurface de la jante non couverte par le pneu
gonflé
Ta l o n
Partie du pneu constituée de tringles en acier
enveloppées ou renforcées de plis de fils
câblés, et dont la forme s’ajuste à la jante
Terminologie relative aux pneusSignification

PRIUS PRIME_OM_OM47C17D_(D)
7739-1. Caractéristiques
9
Caractéristiques du véhicule

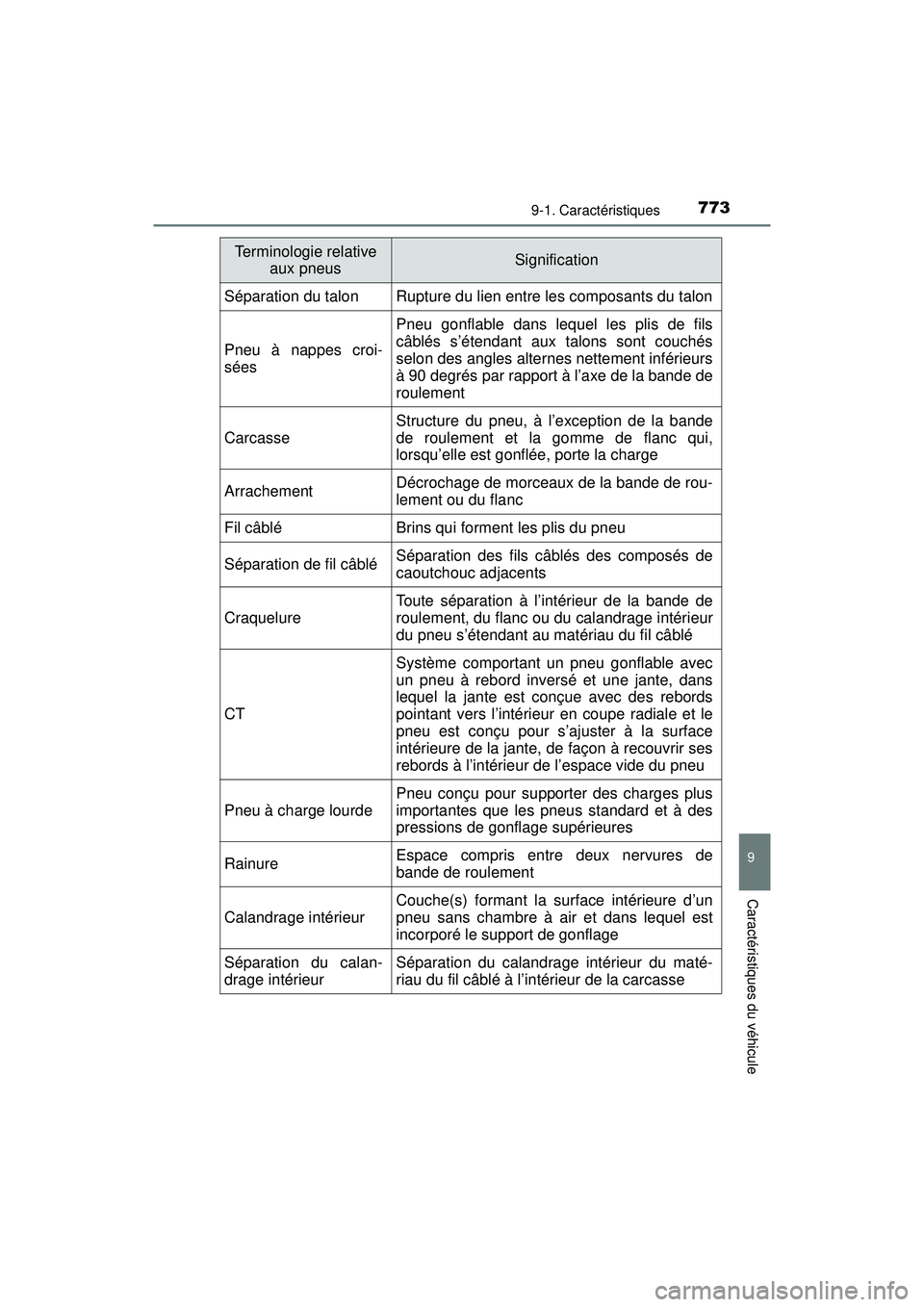

Séparation du talonRupture du lien entre les composants du talon
Pneu à nappes croi-
sées
Pneu gonflable dans lequel les plis de fils
câblés s’étendant aux talons sont couchés
selon des angles alternes nettement inférieurs
à 90 degrés par rapport à l’axe de la bande de
roulement
Carcasse
Structure du pneu, à l’exception de la bande
de roulement et la gomme de flanc qui,
lorsqu’elle est gonflée, porte la charge
ArrachementDécrochage de morceaux de la bande de rou-
lement ou du flanc
Fil câbléBrins qui forment les plis du pneu
Séparation de fil câbléSéparation des fils câblés des composés de
caoutchouc adjacents
Craquelure
Toute séparation à l’intérieur de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu s’étendant au matériau du fil câblé
CT
Système comportant un pneu gonflable avec
un pneu à rebord inversé et une jante, dans
lequel la jante est conçue avec des rebords
pointant vers l’intérieur en coupe radiale et le
pneu est conçu pour s’ajuster à la surface
intérieure de la jante, de façon à recouvrir ses
rebords à l’intérieur de l’espace vide du pneu
Pneu à charge lourde
Pneu conçu pour supporter des charges plus
importantes que les pneus standard et à des
pressions de gonflage supérieures
RainureEspace compris entre deux nervures de
bande de roulement
Calandrage intérieur
Couche(s) formant la surface intérieure d’un
pneu sans chambre à air et dans lequel est
incorporé le support de gonflage
Séparation du calan-
drage intérieurSéparation du calandrage intérieur du maté-
riau du fil câblé à l’intérieur de la carcasse
Terminologie relative aux pneusSignification

774
PRIUS PRIME_OM_OM47C17D_(D)
9-1. Caractéristiques
Flanc
extérieur
(a) Flanc blanc ou flanc portant des inscrip-tions en blanc ou des renseignements sur
le fabricant, la marque et/ou le modèle et
dont les lettres sont plus en relief que sur
l’autre flanc du pneu, ou
(b) Flanc spécial d’un pneu asymétrique qui doit toujours se trouver du côté extérieur
lorsqu’on installe le pneu sur un véhicule
Pneu de camion léger
(LT)Pneu conçu par son fabricant pour être utilisé
principalement sur des camions légers ou des
véhicules de tourisme à usage multiple
Limite de chargeCharge maximale qu’un pneu est censé
accepter à une pression de gonflage donnée
Limite de charge maxi-
maleLimite de charge d’un pneu à sa pression de
gonflage maximale autorisée
Pression de gonflage
maximale
autoriséePression de gonflage à froid maximale à
laquelle un pneu peut être gonflé
Jante de mesureJante sur laquelle un pneu est monté selon
des exigences de dimension physique
Soudure ouverte
Toute séparation à n’importe quelle jonction
de la bande de roulement, du flanc ou du
calandrage intérieur s’étendant au matériau
du fil câblé
Diamètre extérieurDiamètre global d’un pneu neuf gonflé
Largeur totale
Distance en ligne droite entre les extrémités
extérieures des flancs d’un pneu gonflé,
incluant les dénivellations causées par l’éti-
quetage, les ornements, ou les bandes ou
nervures protectrices
Pneu de voiture de
tourisme
Pneu conçu pour être utilisé sur les voitures
de tourisme, les véhicules de tourisme à
usage multiple et les camions dont le poids
nominal brut du véhicule (PNBV) est de
10.000 lb. ou moins.
PliCouche de fils câblés disposés parallèlement
dans une gaine de caoutchouc
Décollement entre
nappesSéparation du composé en caoutchouc entre
des plis adjacents
Terminologie relative aux pneusSignification
