2018 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47C17D_(D)

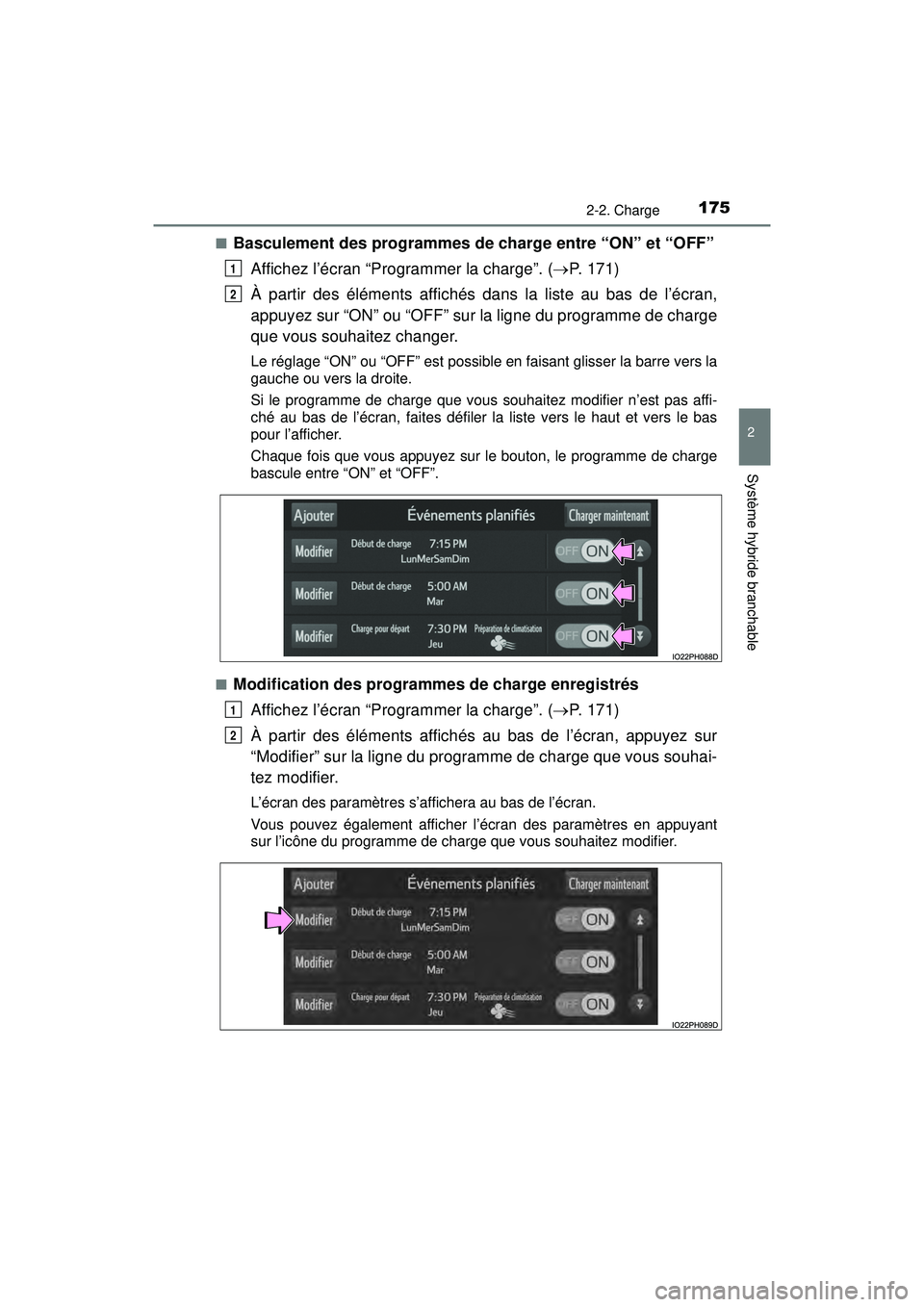

1752-2. Charge
2
Système hybride branchable
■Basculement des programmes de charge entre “ON” et “OFF”Affichez l’écran “Programmer la charge”. ( P. 171)
À partir des éléments affichés dans la liste au bas de l’écran,
appuyez sur “ON” ou “OFF” sur la ligne du programme de charge
que vous souhaitez changer.
Le réglage “ON” ou “OFF” est possible en faisant glisser la barre vers la
gauche ou vers la droite.
Si le programme de charge que vous souhaitez modifier n’est pas affi-
ché au bas de l’écran, faites défiler la liste vers le haut et vers le bas
pour l’afficher.
Chaque fois que vous appuyez sur le bouton, le programme de charge
bascule entre “ON” et “OFF”.
■
Modification des programmes de charge enregistrés Affichez l’écran “Programmer la charge”. ( P. 171)
À partir des éléments affichés au bas de l’écran, appuyez sur
“Modifier” sur la ligne du programme de charge que vous souhai-
tez modifier.
L’écran des paramètres s’affichera au bas de l’écran.
Vous pouvez également afficher l’écran des paramètres en appuyant
sur l’icône du programme de charge que vous souhaitez modifier.
1
2
1
2

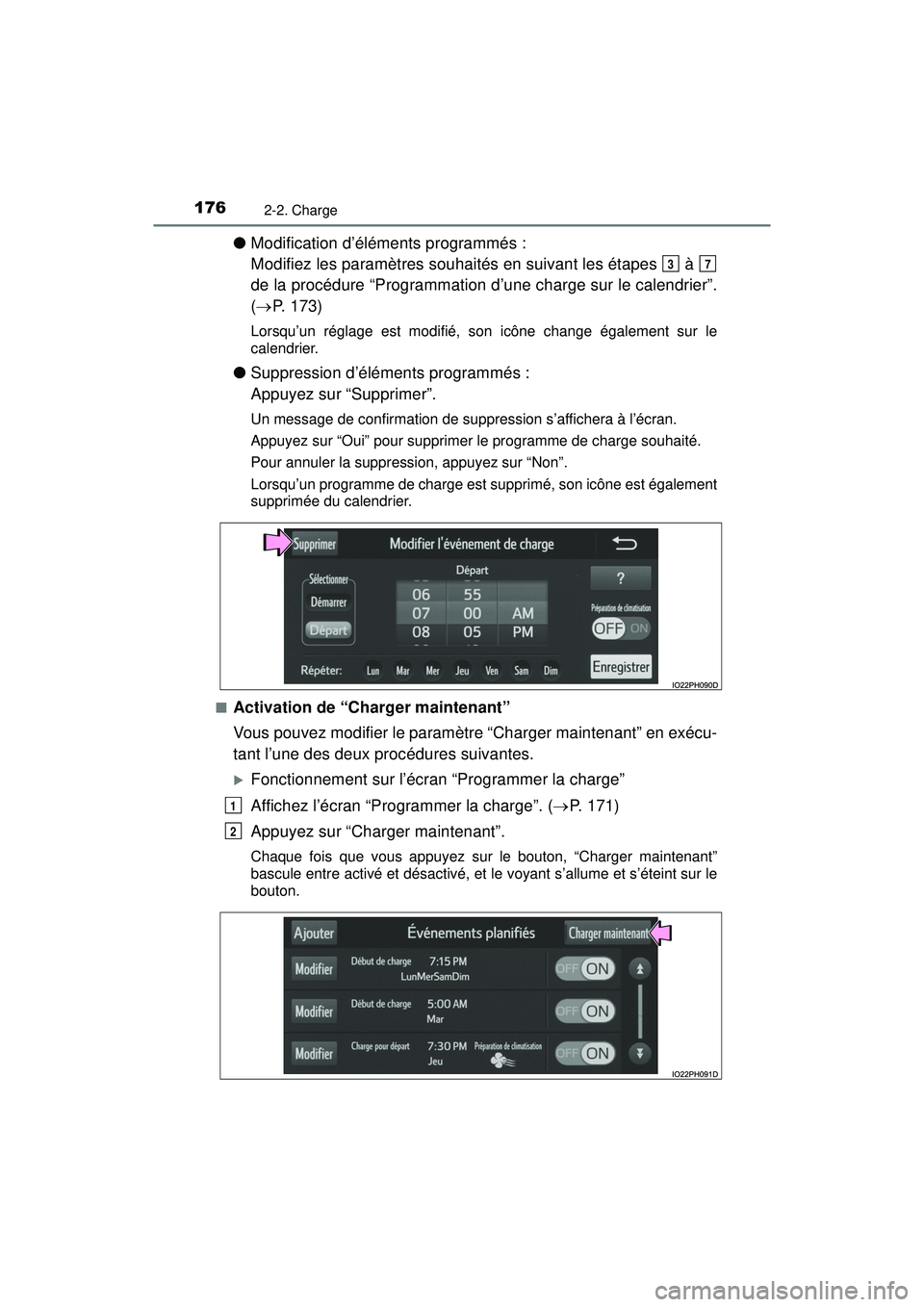

176
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
●Modification d’éléments programmés :
Modifiez les paramètres souhaités en suivant les étapes à
de la procédure “Programmation d’une charge sur le calendrier”.
( P. 173)
Lorsqu’un réglage est modifié, son icône change également sur le
calendrier.
●Suppression d’éléments programmés :
Appuyez sur “Supprimer”.
Un message de confirmation de suppression s’affichera à l’écran.
Appuyez sur “Oui” pour supprimer le programme de charge souhaité.
Pour annuler la suppression, appuyez sur “Non”.
Lorsqu’un programme de charge est supprimé, son icône est également
supprimée du calendrier.
■
Activation de “Charger maintenant”
Vous pouvez modifier le paramètre “Charger maintenant” en exécu-
tant l’une des deux procédures suivantes.
Fonctionnement sur l’écran “Programmer la charge”
Affichez l’écran “Programmer la charge”. ( P. 171)
Appuyez sur “Charger maintenant”.
Chaque fois que vous appuyez sur le bouton, “Charger maintenant”
bascule entre activé et désactivé, et le voyant s’allume et s’éteint sur le
bouton.
37
1
2

PRIUS PRIME_OM_OM47C17D_(D)
1772-2. Charge
2
Système hybride branchable
Fonctionnement sur l’écran de fin
Désactivez le contacteur d’alimentation.
L’écran de fin s’affiche sur l’écran de 11,6 pouces.
Pendant que l’écran de fin
est affiché, appuyez sur
“Charger maintenant”.
Chaque fois que vous appuyez
sur le bouton, “Charger
maintenant” bascule entre
activé et désactivé, et le voyant
s’allume et s’éteint sur le bou-
ton.
Une fois les réglages terminés, la charge commence immédiate-
ment lorsque le câble de charge est branché. (P. 145)
■Changement de “Prochain événement de charge”*
*
: Lorsque “Charger maintenant” est activé, etc., l’évènement “Prochain événement de charge” enregistré ne peut pas être changé.
Affichez l’écran “Programmer la charge”. ( P. 171)
“Prochain événement de charge” est affiché sur l’écran “Programmer la
charge” avec une icône orange.
Pour changer l’événement “Prochain événement de charge”,
appuyez sur le orange.
*
L’écran des paramètres s’affichera au bas de l’écran.
* : L’affichage des icônes diffère en fonction du mode de charge. ( P. 173)
Sélectionnez le mode de charge souhaité.
Appuyez sur “Démarrer” ou “Départ” pour activer le bouton (mode de
charge) et le mettre en surbrillance.
1
2
1
2
3

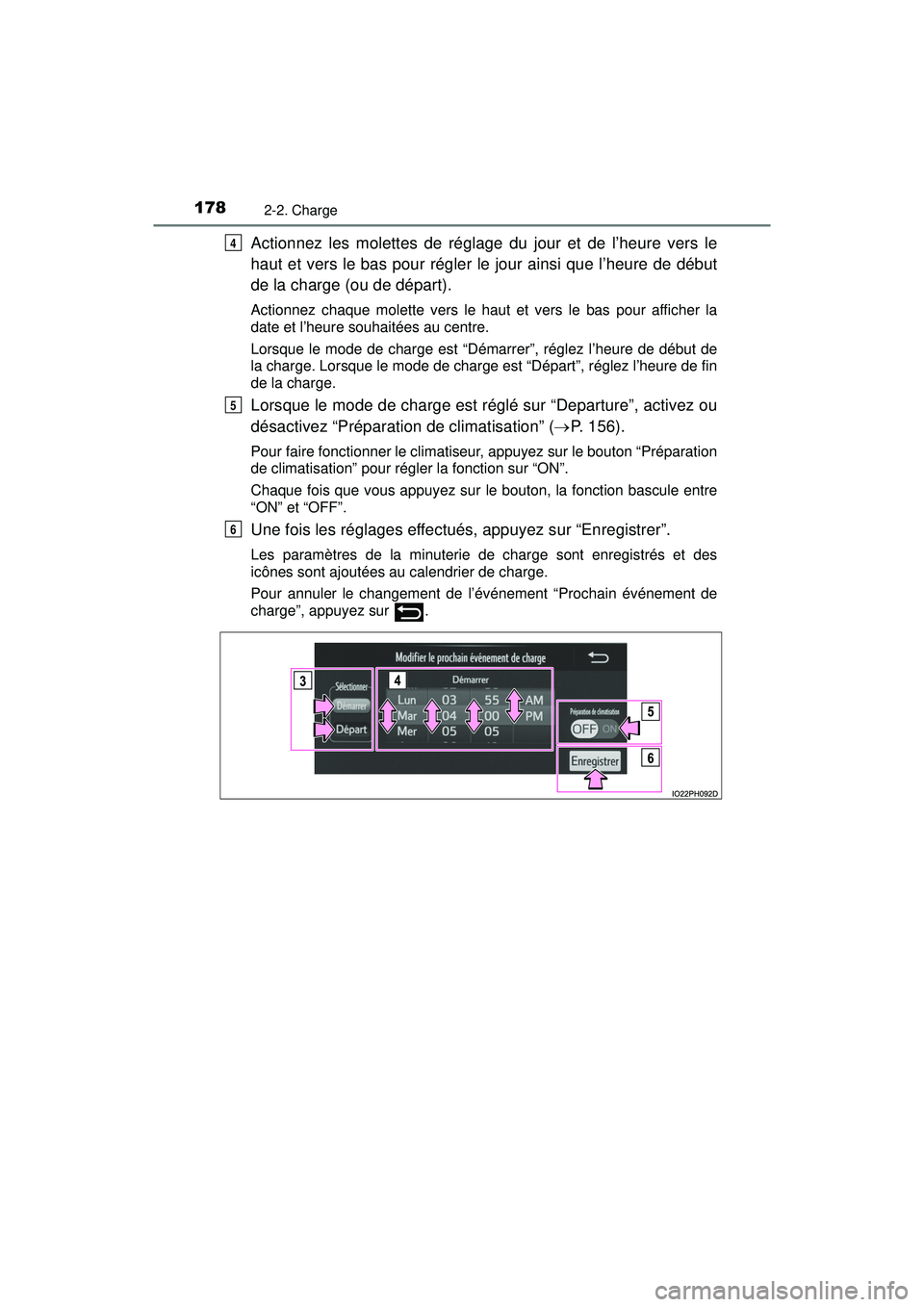

178
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
Actionnez les molettes de réglage du jour et de l’heure vers le
haut et vers le bas pour régler le jour ainsi que l’heure de début
de la charge (ou de départ).
Actionnez chaque molette vers le haut et vers le bas pour afficher la
date et l’heure souhaitées au centre.
Lorsque le mode de charge est “Démarrer”, réglez l’heure de début de
la charge. Lorsque le mode de charge est “Départ”, réglez l’heure de fin
de la charge.
Lorsque le mode de charge est réglé sur “Departure”, activez ou
désactivez “Préparation de climatisation” (P. 156).
Pour faire fonctionner le climatiseur, appuyez sur le bouton “Préparation
de climatisation” pour régler la fonction sur “ON”.
Chaque fois que vous appuyez sur le bouton, la fonction bascule entre
“ON” et “OFF”.
Une fois les réglages effectués, appuyez sur “Enregistrer”.
Les paramètres de la minuterie de charge sont enregistrés et des
icônes sont ajoutées au calendrier de charge.
Pour annuler le changement de l’événement “Prochain événement de
charge”, appuyez sur .
4
5
6

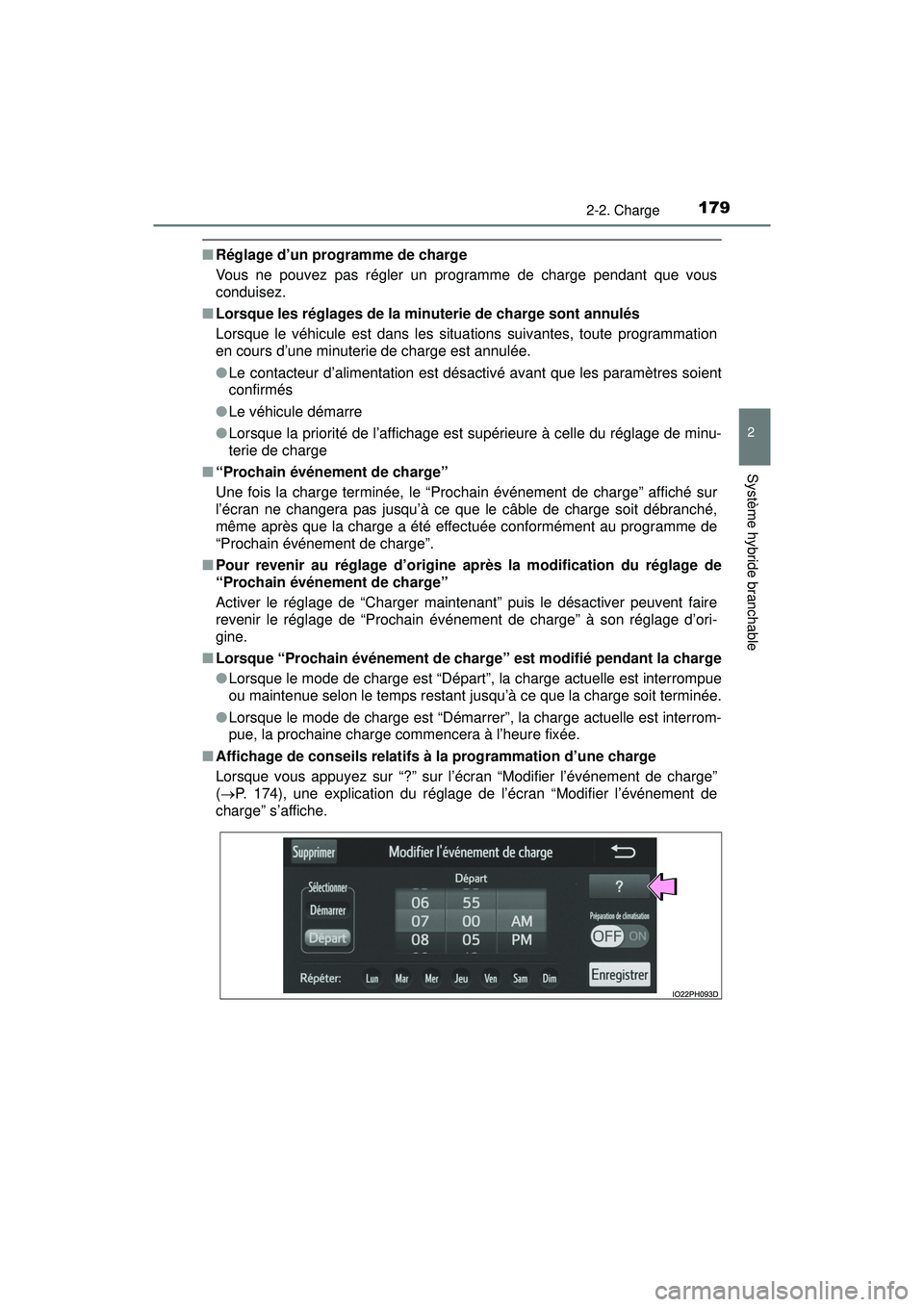

PRIUS PRIME_OM_OM47C17D_(D)
1792-2. Charge
2
Système hybride branchable
■Réglage d’un programme de charge
Vous ne pouvez pas régler un programme de charge pendant que vous
conduisez.
■ Lorsque les réglages de la minuterie de charge sont annulés
Lorsque le véhicule est dans les situations suivantes, toute programmation
en cours d’une minuterie de charge est annulée.
●Le contacteur d’alimentation est désactivé avant que les paramètres soient
confirmés
● Le véhicule démarre
● Lorsque la priorité de l’affichage est supérieure à celle du réglage de minu-
terie de charge
■ “Prochain événement de charge”
Une fois la charge terminée, le “Prochain événement de charge” affiché sur
l’écran ne changera pas jusqu’à ce que le câble de charge soit débranché,
même après que la charge a été effectuée conformément au programme de
“Prochain événement de charge”.
■ Pour revenir au réglage d’origine après la modification du réglage de
“Prochain événement de charge”
Activer le réglage de “Charger maintenant” puis le désactiver peuvent faire
revenir le réglage de “Prochain évé nement de charge” à son réglage d’ori-
gine.
■ Lorsque “Prochain événement de charge” est modifié pendant la charge
●Lorsque le mode de charge est “Départ”, la charge actuelle est interrompue
ou maintenue selon le temps restant jusqu’à ce que la charge soit terminée.
● Lorsque le mode de charge est “Démarrer”, la charge actuelle est interrom-
pue, la prochaine charge commencera à l’heure fixée.
■ Affichage de conseils relatifs à la programmation d’une charge
Lorsque vous appuyez sur “?” sur l’écran “Modifier l’événement de charge”
( P. 174), une explication du réglage de l’écran “Modifier l’événement de
charge” s’affiche.

180
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
■Lorsque le contacteur d’alimentation est désactivé
Le prochain programme de charge
(“Prochain événement de charge”) peut
être vérifié sur l’écran de fin
* qui s’affiche
lorsque le contacteur d’alimentation est
désactivé.
* : L’écran de fin pourrait ne pas être affi-
ché pendant la charge.
AVERTISSEMENT
■ Précautions à prendre lors d’une opération de réglage
Comme le système hybride doit être en marche pendant la configuration de
l’écran, assurez-vous que le véhicule est garé dans un endroit où l’aération
est adéquate. Dans un endroit fermé, comme un garage, les gaz d’échap-
pement, y compris le dangereux monoxyde de carbone (CO), pourraient
s’accumuler et pénétrer dans le véhicule. Cela pourrait entraîner la mort ou
constituer un grave danger pour la santé.
NOTE
■Pendant une opération de réglage
Pour éviter que la batterie de 12 volts ne se décharge, assurez-vous que le
système hybride est en marche pendant que vous configurez les fonctions
de l’écran.

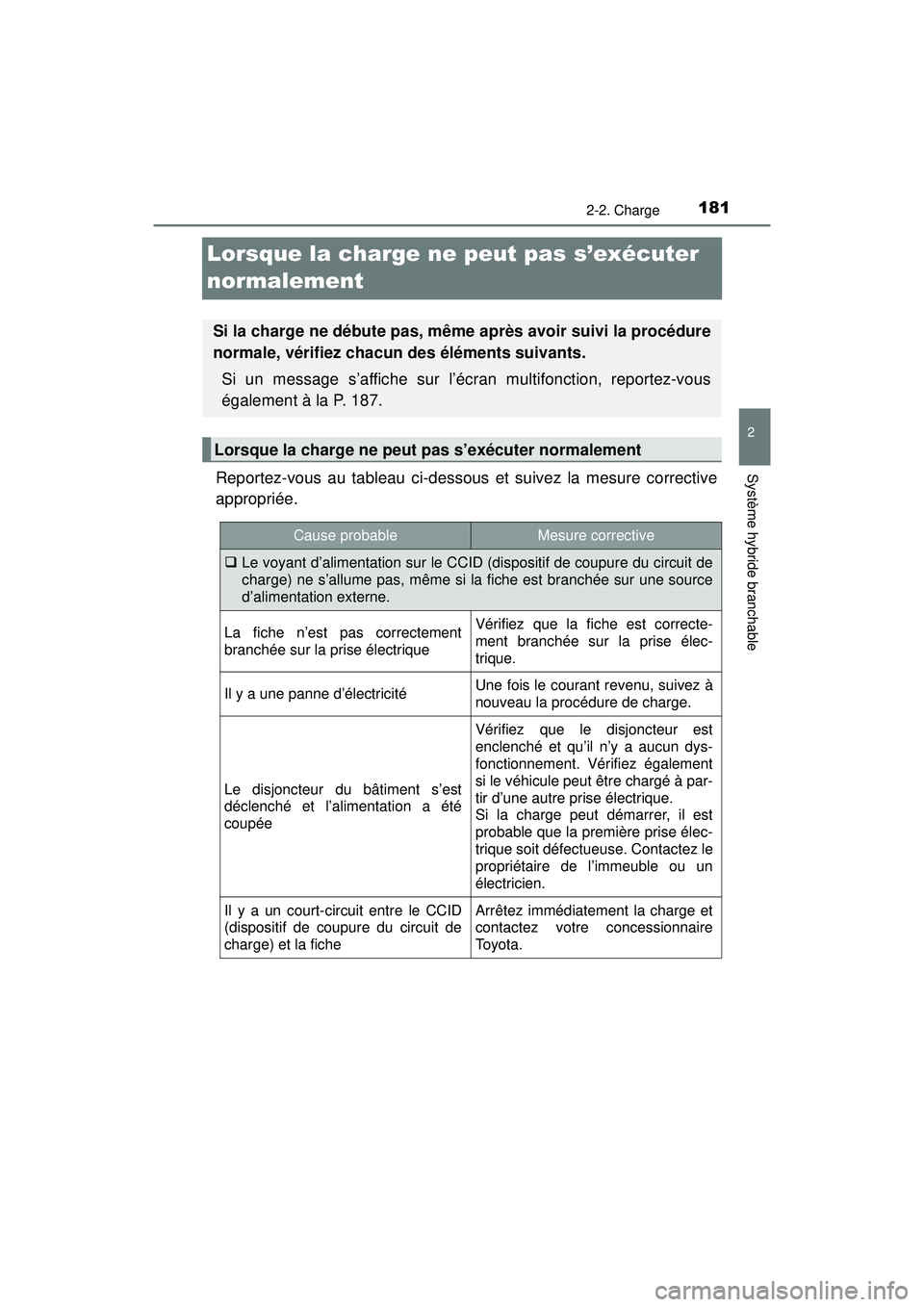

181
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
2
Système hybride branchable
Lorsque la charge ne peut pas s’exécuter
normalement
Reportez-vous au tableau ci-dessous et suivez la mesure corrective
appropriée.
Si la charge ne débute pas, même après avoir suivi la procédure
normale, vérifiez chacun des éléments suivants.Si un message s’affiche sur l’écran multifonction, reportez-vous
également à la P. 187.
Lorsque la charge ne peut pas s’exécuter normalement
Cause probableMesure corrective
 Le voyant d’alimentation sur le CCID (dispositif de coupure du circuit de
charge) ne s’allume pas, même si la fiche est branchée sur une source
d’alimentation externe.
La fiche n’est pas correctement
branchée sur la prise électriqueVérifiez que la fiche est correcte-
ment branchée sur la prise élec-
trique.
Il y a une panne d’électricitéUne fois le courant revenu, suivez à
nouveau la procédure de charge.
Le disjoncteur du bâtiment s’est
déclenché et l’alimentation a été
coupée
Vérifiez que le disjoncteur est
enclenché et qu’il n’y a aucun dys-
fonctionnement. Vérifiez également
si le véhicule peut être chargé à par-
tir d’une autre prise électrique.
Si la charge peut démarrer, il est
probable que la première prise élec-
trique soit défectueuse. Contactez le
propriétaire de l’immeuble ou un
électricien.
Il y a un court-circuit entre le CCID
(dispositif de coupure du circuit de
charge) et la ficheArrêtez immédiatement la charge et
contactez votre concessionnaire
To y o t a .

182
PRIUS PRIME_OM_OM47C17D_(D)
2-2. Charge
La lampe témoin d’erreur du CCID (dispositif de coupure du circuit de
charge) clignote.
Lorsque le voyant de charge
clignote
*:
Le programme de charge est enre-
gistré
Lorsque la tension est insuffisante, il
est possible que la lampe témoin
d’erreur clignote lorsqu’il y une inter-
férence sonore. Effectuez une réini-
tialisation et branchez la fiche sur
une source d’alimentation appro-
priée. ( P. 115)
Si la charge ne commence pas,
arrêtez immédiatement la charge et
contactez votre concessionnaire
To y o t a .
 Le voyant de charge ne s’allume pas, même si le connecteur de charge
est branché.
La fiche n’est pas correctement
branchée sur la prise électriqueVérifiez si la fiche est correctement
branchée sur la prise électrique.
Le connecteur de charge n’est pas
correctement branché à l’entrée de
charge
Vérifiez l’état de branchement du
connecteur de charge.
Si le voyant de charge ne s’allume
pas, même si le connecteur de
charge est correctement branché, il
peut s’agir d’une défaillance du sys-
tème. Arrêtez immédiatement la
charge et contactez votre conces-
sionnaire Toyota.
La batterie hybride (batterie de trac-
tion) est déjà complètement chargéeLorsque la batterie hybride (batterie
de traction) est complètement char-
gée, la charge n’est pas effectuée.
L’équipement de charge ne fonc-
tionne pasVeuillez contacter le responsable de
l’installation lorsqu’il y a un pro-
blème avec l’équipement de charge.
Cause probableMesure corrective
